箱形柱加工制作
在钢结构工程里头, 箱形柱有着抗扭刚度大的特性, 有着抗翘曲刚度大的特性, 有着整体性优的特性, 有着稳定性好的特性, 有着受力均匀的特性, 有着安装方便的特性, 它是设计人员于结构设计时会采用的结构形式, 在高层钢框架当中被广泛应用, 在钢结构重型厂房当中也被广泛应用, 它被公认为有着极为广阔的用以发展的方向, 和有着极其广大的市场所具备的前景。
被称作“箱型柱”的东西, 其模样就好像是个大大的铁箱子, 故而有了这个名称。它在建筑工程里常常被使用到, 特别是于钢结构厂房项目之中。在诸城恒强钢构车间那里, 你能够见到箱型柱开展加工的整个流程。这流程涵盖了从一开始进行下料, 一直到组装焊接等全部工艺加工环节。在所有这些环节里面, 箱型柱的焊接工作可是尤为关键重要的。
因为钢板历经扭曲加工, 焊缝并非规则线形, 而焊接之时务必连续作业, 焊接过程中尽量选用较小热输入, 运用多层多道焊, 每一笔焊缝不可过宽, 每层每道的焊缝接头应当彼此错开, 每层起码错开25至30毫米, 目的在于确保起弧点的缺陷不会聚集一处且能够被后续焊缝熔掉, 每层焊缝施焊完毕后, 于清理焊渣及飞溅之际, 顺便对焊缝予以锤击处理, 借此消除部分焊接内应力。
箱型柱拼装工艺方法：
1.将上盖板用作拼装的基准, 于其拼装的面上, 依据施工图给出的要求, 分别去放出隔板以及侧腹板的装配线, 并且使用样冲做出标志。

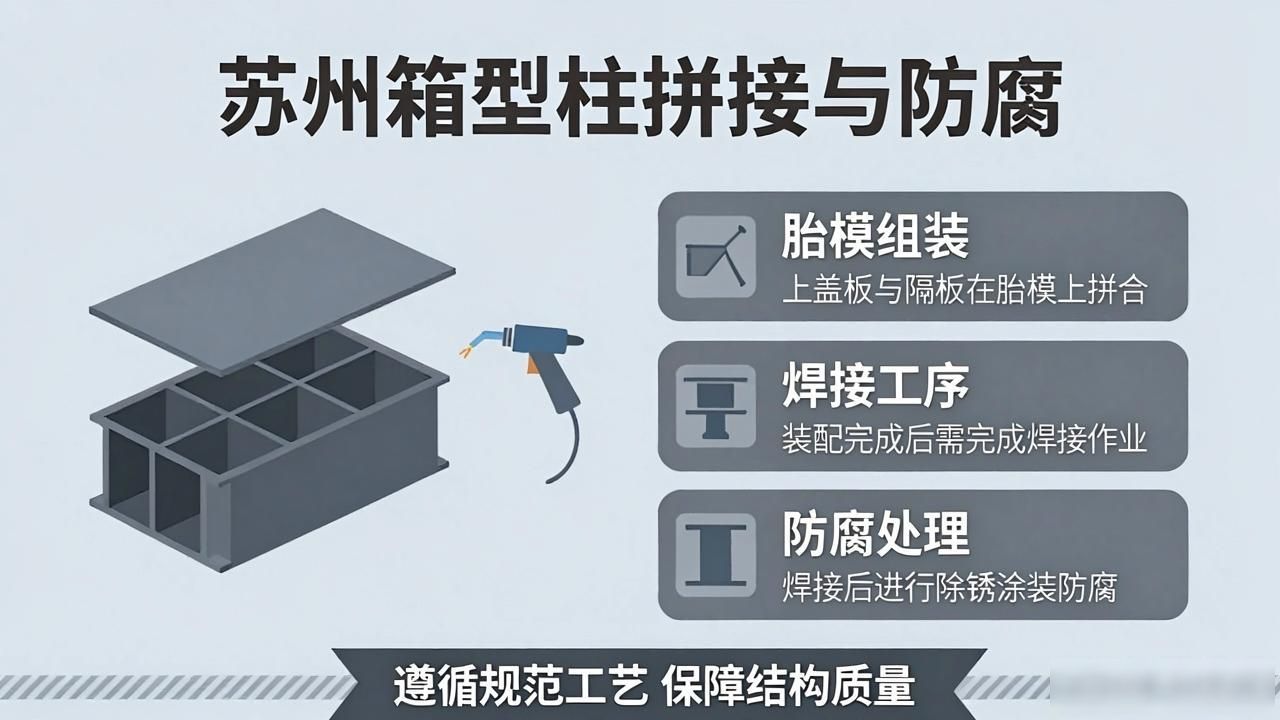

2.在下道工序开展之前, 要先将上盖板跟隔板进行拼合组装, 此拼合组装是在胎模之上开展的, 等到装配完成之后, 必须完成焊接工作才行得通。
3.在进行腹板装配之前, 务必要对腹板的平直度展开检查, 在装配这个操作过程当中实行一个方向的装配方式, 先是对中部加劲板进行定位, 随后再对腹板进行定位。
4.在U型结构全部都完成之后, 紧接着就要对箱体结构展进行整体拼装的操作, 首先要把U型结构腹板边缘矫正并调整好, 得让它的不平度处于〈L/1000 这个范围之内, 之后在下盖板上放出腹板装配定位线, 跟着对调好的做出翻转动作然后运用在这时候和U型结构把他们俩放在一块儿作拼装, 所采取的是一个方向装配的这种方式, 定位点焊需采用对称施焊法并且要按要求完成。
5.隔板后面的那一部分焊接,运用的是电渣压力焊接这种方式, 而进行此处焊接所采用的设备是电渣压力焊, 以此来完成焊接操作。
【箱形柱焊接】

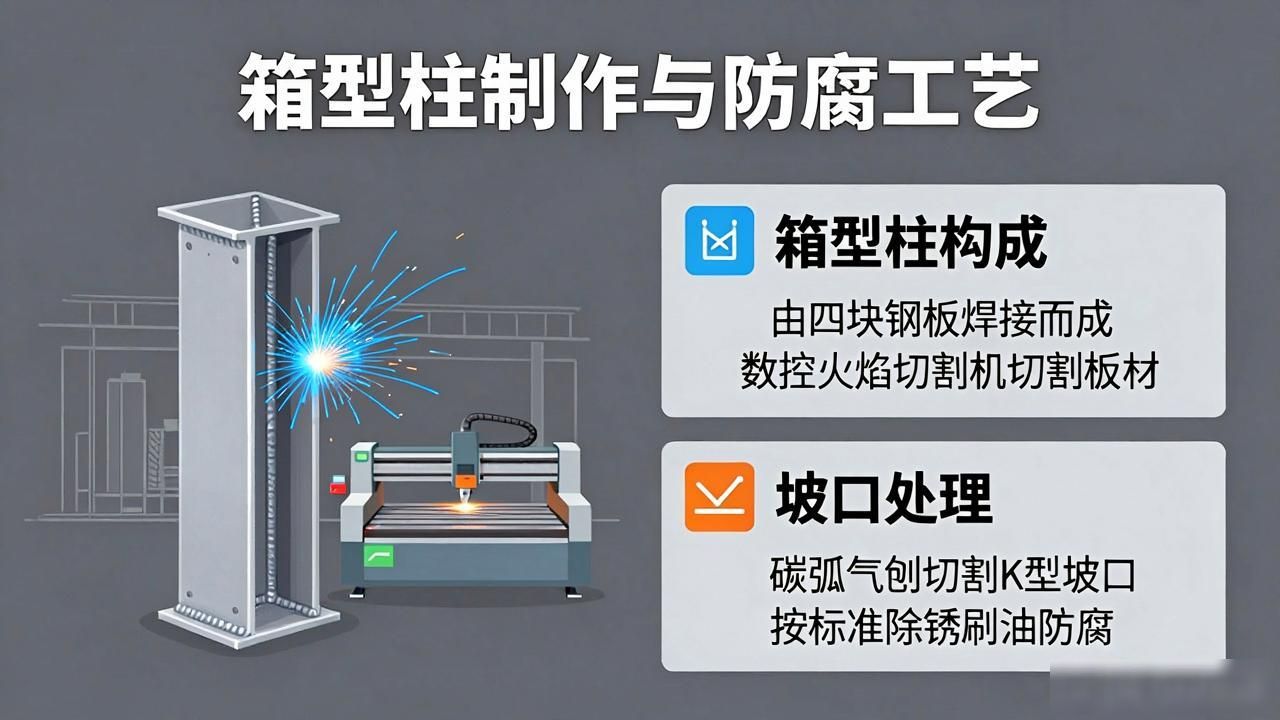

箱型柱是经四块钢板焊接而形成的, 它的制作工艺与焊接h型钢大体上是相近的, 箱型柱下料运用数控火焰切割机开展板材切割, 开坡口的方式为碳弧气刨切割k型坡口。
箱型柱在钢结构建筑工程里, 常常会用到它, 它跟h型钢相同, 于钢结构上一般被用作钢结构梁或者钢结构柱子, 成型柱的样子犹如一个大铁箱子, 故而称作“箱型柱”。
