当下, 钢结构于厂房建设里有了极为广泛的运用。钢结构厂房的主要构成构件为焊接H型钢柱、梁以及撑。这些构件于制作进程当中均存有焊接变形方面的问题, 要是焊接变形得不到矫正的话, 那么不但会对结构整体安装造成影响, 而且还会致使工程的安全可靠性有所降低。焊接钢结构所产生的变形突破了技术设计所准许的变形范围, 就该想法子予以矫正, 使其得以符合产品质量方面的要求。
于生产进程当中被广泛运用的矫正办法, 主要涵盖机械矫正、火焰矫正以及综合矫正。然而, 火焰矫正属于一项颇具难度去运作的工作, 要是方法把握、温度掌控出现差错, 还会致使构件产生新的更为严重的变形。所以, 火焰矫正得具备丰富的实践阅历。
1 、钢结构焊接变形的种类与火焰矫正
钢结构之中具有主要作用的构件是经过焊接工序形成的 H 型钢柱, 以及梁, 还有撑。针对焊接所产生的变形情况, 常常会运用以下三种借助火焰来进行矫正的方法:
（1）线状加热法；
(2)点状加热法；
（3）三角形加热法。
下面介绍解决不同部位的施工方法。

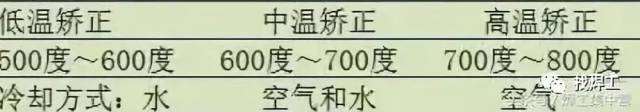

以下为火焰矫正时的加热温度（材质为低碳钢）
需要留意的事项是: 火焰矫正期间加热的温度不适合过高, 要是过高就会致使金属变得脆, 进而影响冲击韧性。对于16Mn, 在高温矫正的情况之下不能用水展开冷却处理, 厚度或者淬硬倾向比较大的钢材也是如此。
1.1翼缘板的角变形
矫正H型钢柱、梁、撑角变形。
针对翼缘板之上, 于对准焊缝之外的区域, 实施纵向线状加热操作, 此加热过程中, 需将温度把控在650度以下, 并且要留意, 加热的范围不可超出由两焊脚所控制的范畴, 为此, 无需采用水冷却方式。
线状加热时要注意：
（1）不应在同一位置反复加热；
（2）加热过程中不要进行浇水。这两点是火焰矫正一般原则。

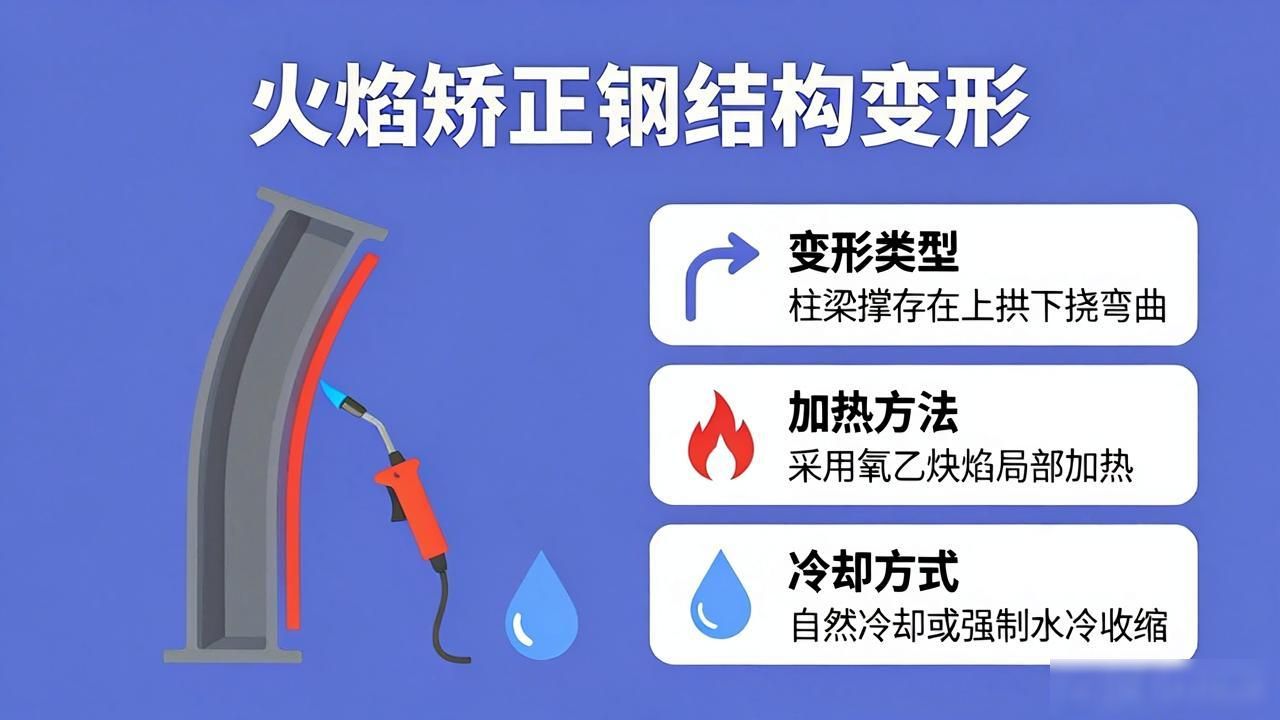

1.2柱、梁、撑的上拱与下挠及弯曲
一、在翼缘板之上, 针对纵长焊缝, 从中间朝着两端开展线状加热, 如此便能矫正弯曲变形。为防止产生弯曲以及扭曲变形, 两条加热带需同步推进。能够采用低温矫正或者中温矫正法。这种办法有益于削减焊接内应力, 然而这种办法在纵向收缩之际存在较大的横向收缩, 着实较难把握要点。
二、翼缘板上作线状加热，在腹板上作三角形加热。
运用这种方式来矫正柱、梁、撑的弯曲变形, 成效十分显著, 横向线状加热的宽度通常选取20至90mm, 在板厚较小时, 加热宽度要更窄些, 加热的过程是从宽度中间朝着两边去扩展。
最好线状加热由两人同时操作进行, 再分别加热, 三角形的宽度, 不应超过板厚的2倍, 三角形的底, 与对应的翼板上线状加热宽度相等。
开始加热三角形, 是从顶部起始, 接着从中心朝着两侧予以扩展, 一层一层地进行加热, 一直延续到三角形的底部。加热腹板之时温度不能太高, 不然会致使凹陷变形, 修复起来极为困难。

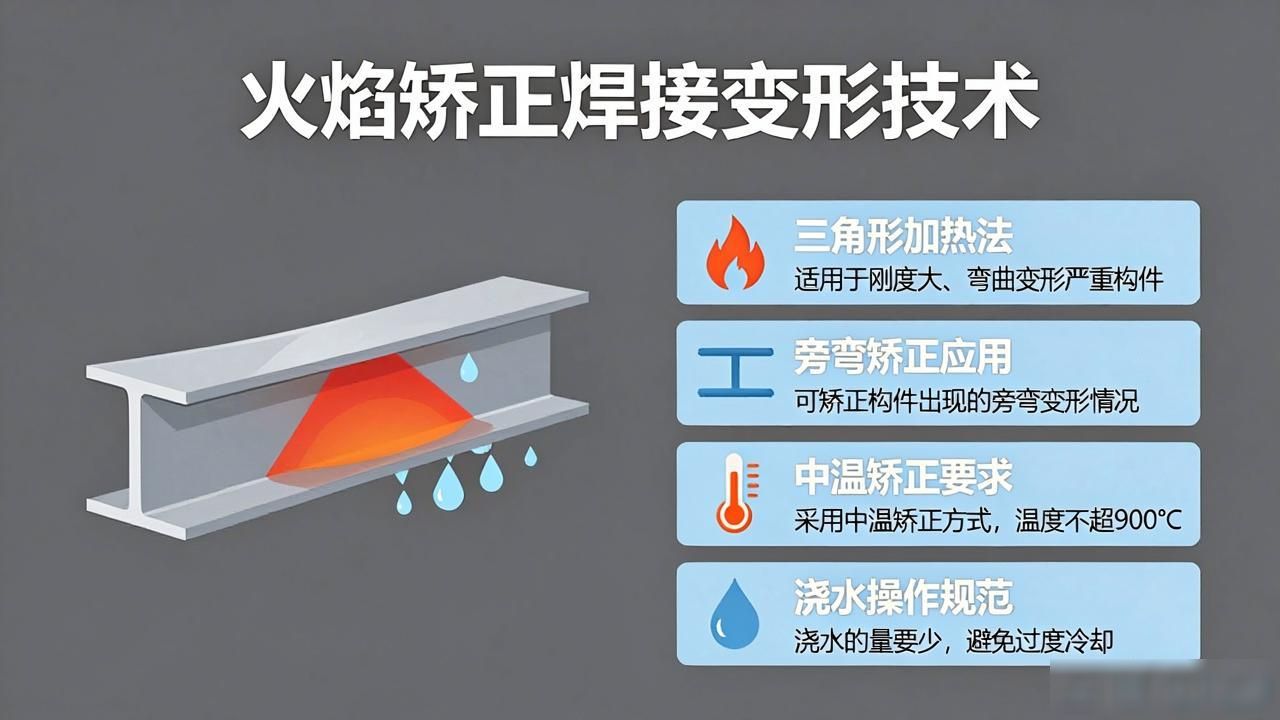

需注意, 上述三角形的加热方式, 同样能够应用于构件出现的旁弯矫正情况。在进行加热操作的时候, 应当采用中温矫正的方式, 而且浇水的量要少。
1.3 柱、梁、撑腹板的波浪变形
找出那凸起的波峰, 这是矫正波浪变形首先要做的, 接着运用圆点加热法, 并且配合手锤进行矫正。
加热圆点的直径通常是50至90mm, 要是钢板厚度或者波浪形面积比较大, 那么直径也需要放大, 能够按照d＝（4δ＋10）mm来计算得出值进行加热, 其中d是加热点直径, δ是板厚。
烤嘴从波峰起作螺旋形移动，采用中温矫正。
温度达到六百至七百度时, 把手锤放到加热区的边缘之地, 接着用大锤去击打手锤, 从而令加热区的金属遭受挤压, 冷却收缩以后被拉平。
施行矫正操作的时候, 应当防止出现过大程度的收缩应力, 矫正完一个圆点之后, 接着去加热第二个波峰点, 所采用的方法与之前相同, 为了能够加快冷却的速度, 可以针对Q235钢材实施加水冷却的举措, 这样的矫正方法归属于点状加热法, 加热点的分布能够呈现出梅花形状或者链式密点形状, 要留意温度不可以超过750度。
