当下, 钢结构于厂房建筑里已然获得广泛运用。针对钢结构厂房来讲, 其主要构件涵盖焊接H型钢柱、梁以及撑。这些构件处在制作进程时皆存在焊接变形状况, 要是焊接变形未予以矫正, 那么不但会对结构整体安装造成影响, 而且还会使工程的安全可靠性下降。
焊接钢结构所产生的变形, 要是超出了技术设计所允许的变形范围, 那就应当想法子去进行矫正, 要促使其达成符合产品质量方面要求的状态。实践已经证实, 多数出现了变形的构件是能够实行矫正处理的。矫正采用的诸多方法, 全都是通过去设法造成新的变形来得以实现把已经发生的变形给抵消掉的目的。
在生产进程里大众所普遍运用的矫正办法, 主要涵盖机械矫正、火焰矫正以及综合矫正。然而火焰矫正是一项颇为难以进行操作的工作, 若对方法的掌握程度、温度的控制情况不合适, 还会致使构件出现新的更为严重的变形。所以, 火焰矫正需要具备丰富的实践经验。此文针对钢结构焊接变形的类别、矫正办法进行了一番粗略的剖析。
1 钢结构焊接变形的种类与火焰矫正
（1）钢结构的主要构件是焊接H型钢柱、梁、撑。
焊接变形经常采用以下三种火焰矫正方法：
a、线状加热法；
b、点状加热法；
c、三角形加热法。
下面介绍解决不同部位的施工方法：
以下为火焰矫正时的加热温度（材质为低碳钢）
低温矫正 500度～600度 冷却方式：水
中温矫正 600度～700度 冷却方式：空气和水
高温矫正 700度～800度 冷却方式：空气
须要留意的要点是: 火焰矫正之际, 加热的温度不适宜过高, 要是过高的话, 就会致使金属变 、进而对冲击韧性造成影响。对于 16Mn 而言, 高温矫正之时不可以用水进行冷却, 涵盖厚度或者淬硬倾向比较大的钢材。
（2）翼缘板的角变形
将 H 型钢柱、梁以及撑角的变形进行矫正, 于翼缘板之上对着焊缝外侧开展纵向线状加热, 把加热温度把控在 650 度以下, 留意加热的范围不准超过两焊脚所管控的范围, 故而无需用水冷却。
线状加热时要注意：
a、不应在同一位置反复加热；
b、加热过程中不要进行浇水。这两点是火焰矫正一般原则。
（3）柱、梁、撑的上拱与下挠及弯曲
a、于翼缘板之上, 朝着纵长焊缝的方向, 从中间开始朝着两端进行线状加热, 如此便能矫正弯曲变形。为防止出现弯曲以及扭曲变形 , 两条加热带需同时开展。
可采用低温矫正法, 或者采用中温矫正法。这样的方法助于削减焊接内应力, 然而这样的方法于纵向收缩之际伴有较大之横向收缩, 颇难把控。
b、在翼缘板之上开展线状加热, 于腹板之处进行三角形加热。运用这样的办法去矫正柱、梁、撑的弯曲变形, 成效极为显著, 横向线状加热的宽度通常选取20至90mm, 当板厚较小时, 加热宽度应当窄一些, 加热进程要由宽度的中间向着两边予以扩展。线状加热最适宜由两人同时操作来进行, 接着又进行分别加热, 三角形的宽度不应当超过板厚的2倍, 三角形的底同对应的翼板上线状加热宽度是相等的。加热三角形是从顶部起始, 随后从中心朝着两侧开拓, 一层一层地加热直至三角形的底为止。加热腹板时温度不能太高，否则造成凹陷变形，很难修复。
注解, 以上所述的三角形加热方式, 同样对构件的旁弯矫正适用, 加热之时, 应当运用中温矫正的方式, 浇水的量要少。
（4） 柱、梁、撑腹板的波浪变形

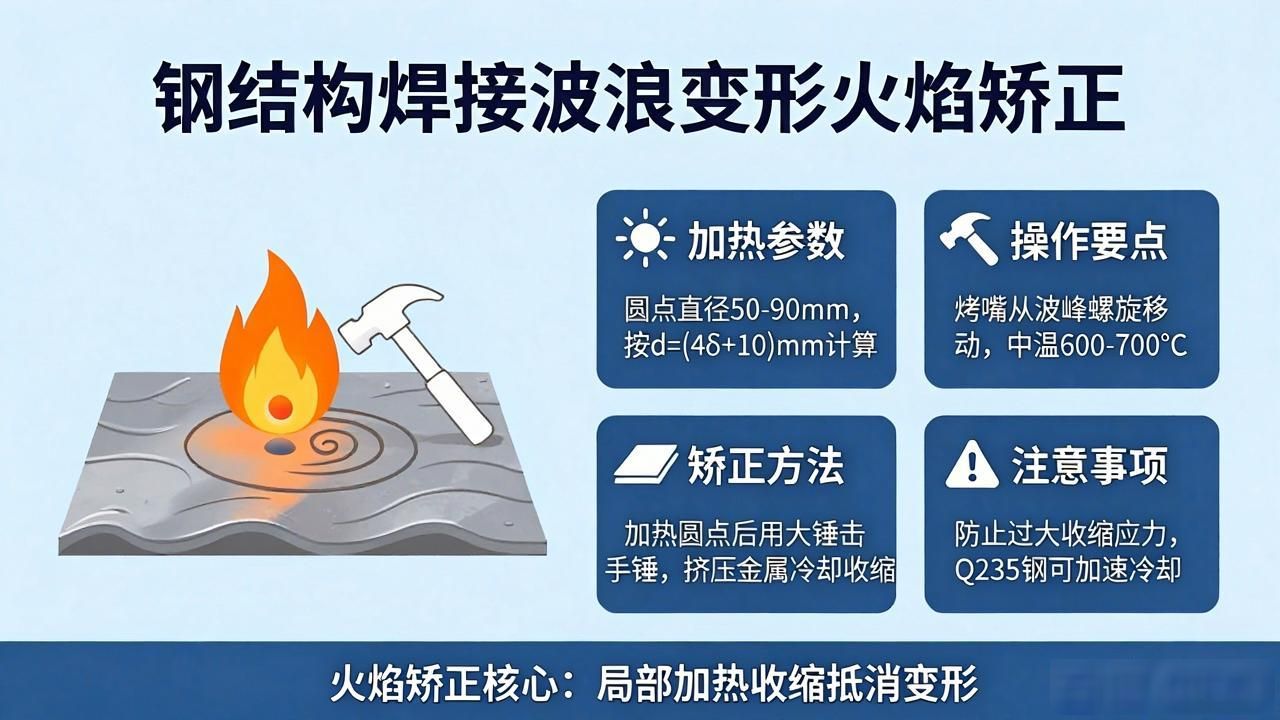

若要矫正波浪变形, 首先得找出突显的波峰, 运用圆点加热法并配合手锤来进行矫正, 加热圆点的直径平常是50至90mm哟, 要是钢板厚度或者波浪形面积比较大, 那直径也应当放大, 可以依据d＝（4δ＋10）mm（其中d是加热点直径, δ是板厚）计算出的值来加热, 烤嘴需从波峰开始作螺旋形移动, 采用中温进行矫正, 当温度达到600至700度时, 把手锤放置在加热区边缘处, 接着用大锤击打手锤, 让加热区金属受到挤压, 冷却收缩后从而被拉平。在矫正的时候要防止产生过大的收缩应力。矫正完一个圆点之后, 再去进行加热第二个波峰点, 其方法跟上面的一样。要是想要加快冷却速度, 那么可以针对Q235钢材实施加水冷却措施。这种矫正的方法是属于点状加热法, 加热点的分布能够呈现出梅花形或者链式密点形。要留意温度不可超过750度。
结语
火焰矫正所引发的应力, 跟焊接内应力同样都是内应力, 不恰当地进行矫正进而产生的内应力, 会与焊接内应力以及负载应力进行迭加, 这样就会致使柱、梁、撑的纵应力超出允许应力, 进而导致承载安全系数下降。所以在钢结构制造当中一定要谨慎, 要尽可能采用合理的工艺措施去减少变形, 矫正的时候尽可能采用机械矫正。
当不得不采用火焰矫正时应注意以下几点：
1、 烤火位置不得在主梁最大应力截面附近；
2、 矫正处烤火面积在一个截面上不得过大，要多选几个截面；
3、 宜用点状加热方式，以改善加热区的应力状态；
4、 加热温度最好不超过700度
