creo钣金如何快速生成单个展开零件

在Creo钣金中要快速生成单个展开零件，可按以下步骤操作：

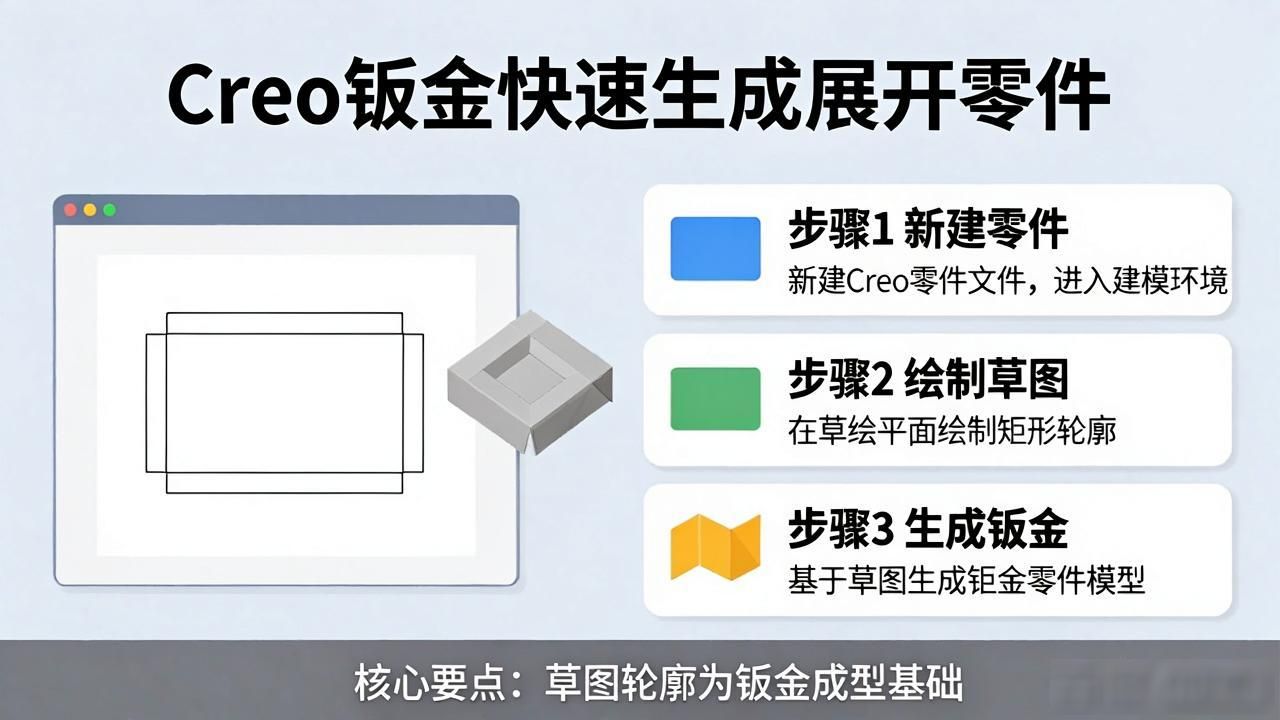

一、创建钣金模型

1. 先是打开Creo软件, 随后新建一个钣金件文件, 进而选择合适的钣金模板, 如此进入钣金环境。

2. 运用草图工具来绘制钣金零件的二维轮廓, 这个轮廓是后续钣金成型的基础形状, 像绘制一个矩形轮廓当作钣金的大致外形, 以此来绘制钣金轮廓。

二、进行钣金成型操作

1. 要创建出平整壁, 需依据所绘制的轮廓, 运用“平整壁”命令把轮廓转变为钣金的初始壁, 在这般操作的过程之中, 务必要保证选取出恰当的草绘平面以及参照平面, 设置好如壁的厚度等之类的参数。

2. 按照设计的要求, 借助“折弯”指令来添加折弯这类特征, 确定其中折弯的位置, 明确折弯的角度, 知晓半径等参数, 以此让钣金件做成符合需要的外形, 就像在钣金件的边缘去添加直角折弯, 进而改变其原本的形状, 使其呈现特定形状。

三、生成展开视图

1. 先在菜单栏那儿寻找到“折弯”选项卡, 之后点击“展开”命令。紧接着系统会自行把钣金件从三维的那种折弯状态转变成二维的展开状态。

2. 对展开结果予以检查, 展开之后的零件需契合预想的展开形状, 查看各边的长度、角度等尺寸是不是正确, 要是存在需要, 能够对展开视图开展编辑以及调整, 像修改折弯半径等参数这般, 从而保证展开之后的零件精准无误。

依据上述有序的操作流程, 便可在Creo钣金里迅速且精准地面世单个展开零件。
