在非标设备里头, 防护罩、料斗、管道连接件这类部件常常兼有钣金的工艺经济性以及曲面的美学流畅性。可是呢, 这两者于SW里的建模逻辑有着根本上的差异: 钣金是依据折弯系数和K因子来开展展开计算的, 曲面关注的是ISO曲线跟曲率连续。怎样把二者巧妙地融合起来, 并且保证展开下料的尺寸精度, 这是非标结构设计的一项硬核技能。
一、混合建模的流程控制
推荐采取“曲面驱动, 钣金落地”这种策略,也就是先借助曲面特征去构建设备外壳的造型大面, 以此来保证外观契合人体工学或者流体所需, 之后运用“加厚”或者“替换面”功能把曲面实体转变成为具备均匀壁厚的实体, 最后经由“插入折弯”命令将其认定为钣金件, 重点在于“插入折弯”之前壁厚得恒定, 并且转角处要预留合理的圆角半径, 建议大于等于板厚, 不然无法被系统展开。
二、折弯补偿系数的反向修正
SW所默认的折弯扣除或者K因子是基于理想材料模型的, 然而非标设备常用的材料, 像镜面这类, 其延伸率存在着显著的差异。要是盲目去套用软件的默认值, 那么展开长度产生的偏差能够达到2至3mm, 这会致使焊接拼装时缝隙过大。建议构建一个简单的弯曲试验件数据库, 于项目里实际测量折弯之后的外包尺寸, 通过反推的方式得出实际的K因子并且录入到材料表中。对于精度要求极其高的配合型钣金, 比如插入式导轨, 能够采用“边线法兰”当中的“自定义折弯系数”来进行单边独立的调整。而不是进行全局统一的调整。
三、复杂天圆地方与异形接头的展开
对于非标除尘管道里常见的方圆节或者斜截锥体, 单单的钣金特征没办法直接生成, 这时要借助曲面展平（）功能, 首先构建精确的放样曲面, 运用“曲面展平”命令生成展开轮廓线, 接着把该轮廓导出为DXF/DWG格式用来激光切割, 需要注意的是, 曲面展平不考虑材料拉伸, 仅仅基于不可展曲面的几何近似, 所以展开后要手动补偿大概0.5%~1%的修边余量。
四、干涉检查与折弯顺序模拟

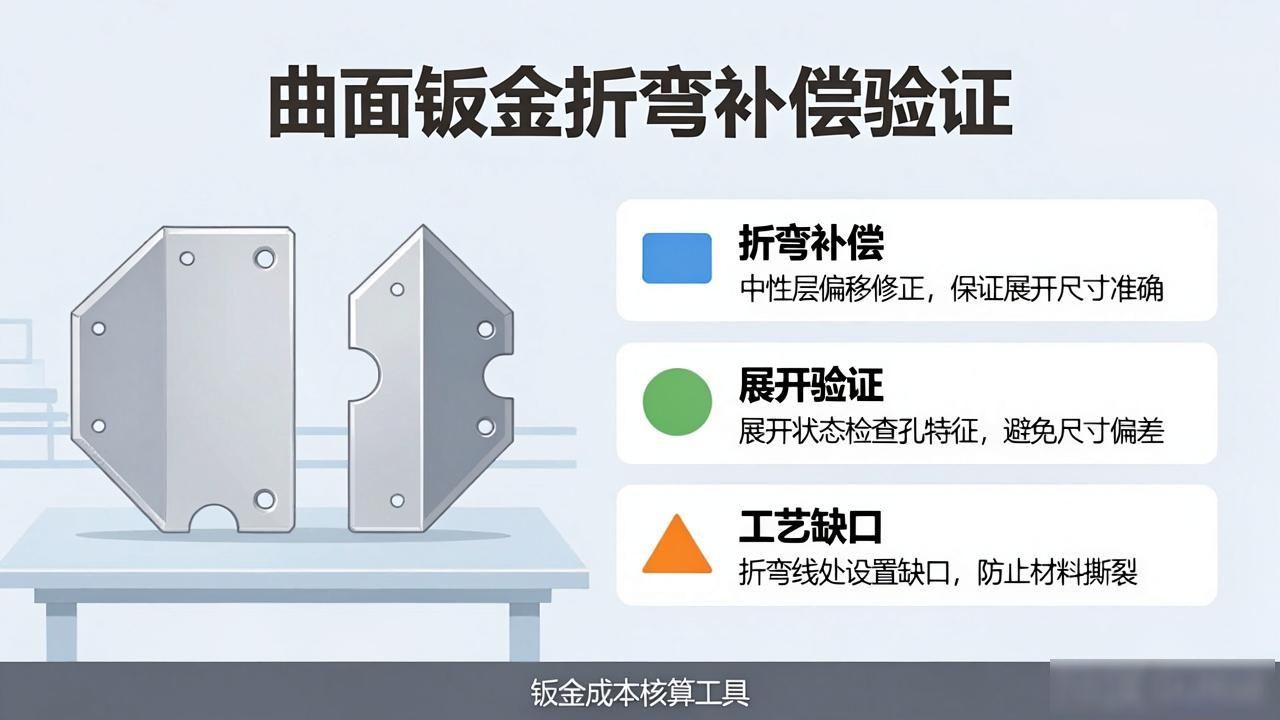

借助”展平“跟”折叠“状态的换转, 于三维环境里模拟钣金件于折弯机上的成型进程。于展开状态时查验有无孔特征被拉扯变形, 于折叠状态时查验折弯圆角与相邻零件的动态间隙。就多边折弯的钣金件来说, 运用”钣金成本核算“工具预先判断工艺缺口（止裂槽）的合理性, 防止设计出无办法排刀加工的闭合边位置特征。
采用上述交叉应用方式, 可以切实减少防护罩类非标件在现场被修磨的概率, 明显让钣金件的一次合格比率得以提高。
