绞龙叶片下料展开图（绞龙叶片下料图解）

绞龙叶片下料展开图片

1、假设已知圆柱螺旋叶片的那个的外径, 轴径是d40mm, 还有节距呢, 去试着计算下料的尺寸。依据以上给出的各式计算从而求得的值, 就能够作出展开图。需要值得注意的一点是: 叶片是由多节并接形成的, 沿着圆柱螺旋线焊接在轴上。

2、存在一种叫做展开计算法的方式, 它用于计算螺旋叶片下料尺寸, 其所使用的公式十分复杂, 尽管借助这个公式能够算出螺旋叶片的下料尺寸, 然而复杂冗长到了极点。除此之外, 在这种方法里所提出的修正系数k值, 要从数量众多的实验当中去获取, 不一样的材料会有不同的k值, 这一过程相当麻烦, 令人头疼沮丧得很。

3、叶片展开之后, 其外圆直径是31536 , 叶片展开角为33884度。存在D外径也就是圆盘大径 , d内径即钢管外径 , 还有螺距P。先计算开平方的部分 , 即把((14159乘以D)的平方 + P平方)进行开平方得到L1 , 把(14,159乘d)的平方＋P平方进行开平方得到L2。然后出现下料外径L1乘以(D – d)除以(L1 – L。下料内径是外径再减去320是叶片宽。

绞龙叶片下料图解

1、下面是绞龙叶片下料的步骤, 依据设计图纸, 去确定绞龙叶片的尺寸以及形状。把设计图纸转变为CAD图纸, 接着运用数控切割机来下料。在下料之前, 要对切割机加以调试, 用以确保切割精度以及速度能够符合要求。

2、其实, 2022年1月12日08时45分2秒出现的螺旋叶片的下料图, 是挺简单的, 首先, 得知道螺旋叶片的外径, 内径, 和螺距, 再就是厚度, 来看下面这两张图, 图2是叶片成形图, 图3呢是叶片下料图, 它的下料尺寸是能够通过计算求出来的, 计算式是这样的, 式中, L代表外螺旋线实长(mm),l代表内螺旋线实长(mm)。

绞龙叶片开展图

1、询问高手, 怎样运用CAD去绘制绞龙叶片, 详细来讲, 也就是怎样画出它叶片的弯曲程度, 以及叶片自身的厚度? 螺旋输送机（绞龙）叶片的绘制方法。

2、绞龙叶片属于绞龙颇为关键的构成部分, 紧接着小编要给大伙讲述一下绞龙叶片的制造流程跟做法: 于加工绞龙叶片以前先录入绞龙叶片外径, 还有内径与导程 （螺距）, 进而自动算出所需的下料外径, 以及内径、切口角度 , 在算出展开图之后 , 依照展开图备好所需数量的毛坯（得预留加工余量）。把所有毛坯堆叠一块 , 通过点焊连接构成一个圆筒形状 , 登上车床加工内、外径直至所需尺寸。把毛坯拆解成单个, 朝着径向剪开, 借助钳子或者扳手夹住切口两边朝着轴向扳开, 扳开至大概10至20mm就行, 所有的叶片在切口处首尾衔接对接焊牢, 在首个以及最后一个两侧都各焊一个拉环, 把一端拉环固定住, 另一个拉环挂在平常车间里经常使用的起重葫芦上, 把叶片缓缓拉开到所需的节距, 将去除拉环且打磨得光滑的新叶片, 焊牢。关键词: 螺旋输送机车床加工。

3、绞龙输送机具备特定结构, 绞龙输送机结构呈现出简单的特点, 其具有横截面尺寸小、密封性良好、工作可靠、制造成本低的特性, 它简便于中间环节实施装料以及卸料操作, 其输送方向能够逆向进行, 并且也能够朝着相反的两个方向同时开展输送工作, 在输送进程当中还可以施加对物料进行搅拌、混合、加热以及冷却等各项作业。

绞龙叶片下料展开图怎么画

1、现在, 由猫亮设计来向大伙传授运用钣金命令里的放样折弯去绘制可用于下料展开的绞龙片的方法。要绘制出一个圆形草图, 在此, 我们选取的是前视基准面来当作这个草图的轮廓, 而这个圆形草图是用于后续的螺旋线绘制的。

2、通过已知, 对于螺旋会有内径、外径以及导程（也就是螺距）, 呈现如下图状 , 在第一步中, 会以导程作为高, 将内径与圆周率相乘所得结果作为长, 以此来作三角形当中的两条直角边, 而这样所得到的斜边长度就是内螺旋的实际长度, 呈现如下图情况 ；第二步里, 会以导程为高, 把外径乘以圆周率后的结果作为长, 去作三角形的两条直角边, 如此得到的斜边长度就是外螺旋的实际长度, 呈现如下图所示 ；在第三步当中, 会以内螺旋实长当作上底、外螺旋实长当作下底、（内径－外径）/2作为高, 进而做出等腰梯形。接着, 将那两条斜边进行延伸, 使其相交至O点, 设定内螺旋实长以及外螺旋实长中间的点分别是A点、B点。就如同下面所展示的那样: 5/7以O点作为圆心, 把OA、OB当作半径来做出两个圆圈, 如此便形成了在展开之后的平面形式的圆环。就如同下面所呈现的这样: 6/7。

3、于2013年4月16日10时16分47秒发表, 显示处于全部楼层状态。或许需要查看: 其一为正螺旋叶片；其二你所采用的生产工艺是怎样的（冷拉工艺, 红压工艺）, 之后再去确定下料方法；其三在印象里一般是要计算一个周期的下料尺寸, 百度上能够查到计算方法。我于工厂从事螺旋类输送设备的生产工作, 通常是进行下料尺寸的计算。

蛟龙叶片下料图解

1、蛟龙叶片的计算公式为, 凭借蛟龙的内径、外径以及螺距, 从而计算出能够伸出该蛟龙的合适圆盘尺寸, 答案是下料的外径 D 为（外径平方加上螺距平方）的开方, 此乃利用勾股定理得出的, 内经的计算方式同理, 相关推荐为蛟龙叶片某计算公式, 该公式是依据蛟龙内径、外径、螺距计算出伸出此蛟龙所需圆盘尺寸, 反馈是对上述内容的反馈。

2、有这样一种情况, 绞龙叶片在下料的时候, 能够下成正圆盘, 然后这个正圆盘经过变形处理之后, 再焊接到转轴上面。接下来，当圆盘中心打好轴孔后, 要在伸向半径方向的一边切开, 之后依据螺距进行扭转从而成型, 最后焊接就可以了。已赞过已踩过。

3、按照螺旋弹簧输送原理, 当料斗有上料需求时, 启动电动机, 进而带动弹簧旋转, 原料因弹簧螺旋作用而移动, 塑胶管入口端在对准料斗处设有一排料口, 移至排料口处的原料凭借弹簧旋转产生的离心力被抛出排料口, 然后进入料斗。这种上料装置, 其结构较为简单, 操作起来方便, 维修同样便利, 适用于粒料以及粉料的输送。螺旋输送机旋转轴的旋向, 可决定物料的输送方向, 然而一般情况下, 螺旋输送机在开展设计工作时, 都是依照单项输送来对旋转钢丝进行设计的。螺旋输送机, 其旋转轴上焊有螺旋叶片, 叶片面型因输送物料不同, 存在实体面型、带式面型、叶片面型等多种型式。螺旋输送机的螺旋轴, 在物料运动方向的终端设有止推轴承, 以此承受物料给螺旋的轴向反力。当机长较长时, 需加中间吊挂轴承。双螺旋输送机, 是一种具有两根分别焊有旋转叶片的旋转轴的螺旋输送机。

绞龙叶片图纸

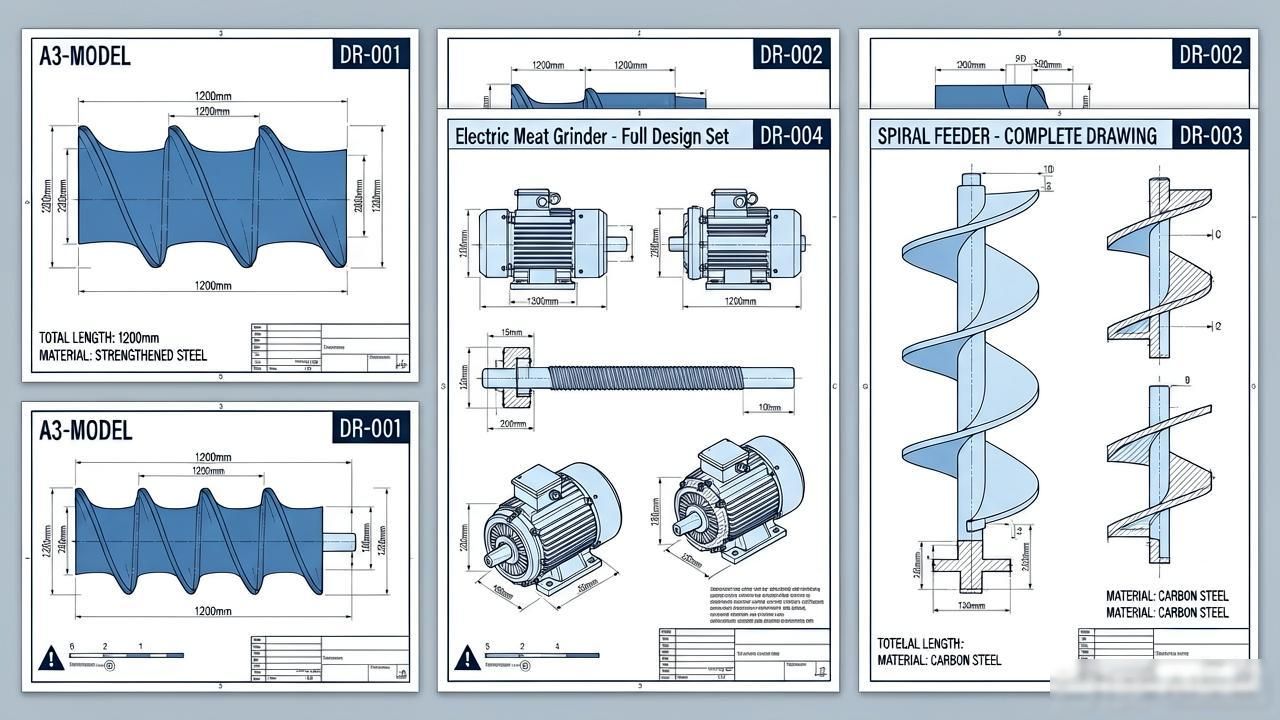

1、这个文件的名称是, 06月21日绞龙叶片、螺旋叶片, 它属于机械设备范畴, 是非标机械一类的, 软件方面是这样的, 它可供设计去参考。

2、有一包含绞龙叶片a3 – model的五毛美图【绞龙叶片图纸】, 还有设计电动绞肉机含15张cad图纸的内容, 再有螺旋给料机全套图纸, 另外吸粮机绞龙叶片的碳钢材质螺旋叶片既质量好价格又低, 提升机绞龙机等图片也在这个集合里。

3、方法/步骤.打开软件，绘制如图所示草图。

绞龙叶片如何放样

1、请问, 在已知一直内外筒直径的情况下, 怎样通过放样去获得呈45度缠绕的螺旋板的弧度R , 对于筒体上缠绕的螺旋叶片的弧度又该如何进行放样 , 绞龙叶片的放样是怎样操作的 , 螺旋输送机叶片的放样图该怎么绘制 , 风机叶片的放样方法是什么样的 , 螺旋管展开放样要怎么做?

2、绞笼进行放样的方式是怎样的，绞龙的展开情况（这里依据一个例子予以说明）, 绞龙是螺旋运输机的通俗叫法, 绞龙叶片的表面呈现的是正螺旋面, 那么螺旋面怎样去展开呢? 有这样一种说法: “谋划好了之后再行动”, 在展开之前, 要先开展分析, 接着确定方法, 随后才着手践行。绞龙叶片展开图的已知条件如同图2 – 3 – 9所展示的那样: L1与L2分别是内、外螺旋线的长度, 是螺旋导程, 是螺旋叶片的宽度, r是螺旋的内径, x是展开圆环的内径。它们相互之间存在着这样的内在关系, 即内（外）螺旋线的长度L1（L）, 它等同于以螺旋内（外）径周长S1（S）以及导程（P）当作直角边的直角三角形的斜边长度。在螺旋面展开进行数学建模的时候, 存在着两个假定, 其一为内外螺旋线的长度保持不变, 其二为展开线的曲率在每一处都是相等的。曲率在每一处都相等的情况下, 那么这条线必然是圆弧（或者直线）。依据第二个假定能够知道, 展开之后的图形是圆环的一部分, 只不过圆环的内外半径有待确定。

3、怎么依据螺旋输送机螺旋叶片的螺距, 以及轴的外径来进行放样, 进而确定叶片的下料尺寸, 也就是圆环的内外径并展开，此事我来作答, 可选中1个或多个下面的内容关键词, 去搜索参考资料。
