一、焊接变形的定义及核心
焊接变形, 是指在焊接情况之中的过程, 而被焊的工件, 遭受到不匀称的那样温度场的作用, 致使材料出现热胀冷缩受到限制, 进而产生了形状以及尺寸变化。
热弹塑性变形乃是焊接变形的核心所在, 焊接之际, 局部的一些材料会被加热至相当高的温度进而膨胀, 然而周围的冷金属却会约束限制其膨胀, 冷却之后收缩便受到阻碍, 如此这般便形成了残余应力, 最终所导致的便是焊接变形。
二、焊接变形的主要形成原因
1、焊接时, 电弧会集中进行加热, 使得焊缝区瞬间升温, 进而形成高温区域, 与此同时, 金属周围却处于冷态环境, 如此一来, 两者便形成了极大的温差, 这种温差导致热胀冷缩在一定区间内呈现出不一样的情况, 也就是涉及到不均匀加热与冷却的状况。
2、收缩受到阻碍进而产生塑性变形, 高温区域的金属出现膨胀, 却受到周围冷金属的约束, 由此产生压缩应力, 在冷却的时候, 已经发生了不可逆压缩塑性变形的区域没办法自由地收缩, 所以引发了内应力失衡。
3、 结构上的拘束以及组织的相变, 工件凭借自身本身的刚度和或是由外部夹具促成引发的机械约束, 对自由变形起到了限制作用, 与此同时, 部分材料于热循环期间发生固态的相变, 这种相变存在体积变化, 进而又进一步地加剧了残余应力, 并且使得形状发生了改变。
三、焊接变形的基本形态
由于焊接的时候存在不均匀加热冷却现象而致使的焊接变形, 有着纵向收缩、横向收缩、角变形、弯曲、波浪以及扭曲变形这六种情况 , 此六种情况亦是工程里面最为具有常用普度的极其基本的形态。
1、沿着焊缝长度的变形呈纵向收缩状, 每米大概处在0.5至0.7mm的范围区间, 这样的纵向收缩成为收缩变形里的一种形态, 收缩变形包含纵向收缩以及横向收缩这两种情况。
2、在垂直于焊缝长度方向上发生其变形, 此变形被称作横向收缩, 它会影响到宽度精度, 并且说到底它也是那种因收缩而形成的一种形态。
角发生变异, 焊缝截面形状不对称致使板材走向出现不一致, 源自焊缝所接收热量不平均而分配不均, 冷却后上下呈现出收缩程度各异造成的态势变化, 进而引发角度产生了异于初始时的改变。
4、弯曲变形:焊缝分布不对称引起构件整体发生弯曲。
5、波浪变形, 薄板焊接时, 受压应力作用致使失稳, 板面遂呈现波浪状起伏。通常而言, 薄板焊接之际较易出现此种情况, 究其缘由在于焊接应力使得薄板丧失了稳定性。
6、构件沿轴线扭拧成螺旋状, 是因为装配或者焊接顺序不适宜, 导致各个部位收缩缺乏一致性, 进而出现扭曲现象, 这意味着焊接的先后顺序不合理, 或者焊件的刚性不足。
四、影响焊接变形的因素
1、材料特性方面, 不同材料的膨胀系数各异, 膨胀系数较大的那些材料, 其焊接时发生的变形进而会愈发凸显、明显。还有材料具备的导热性, 导热性能良好的材料, 其所含热量扩散得快速, 在焊接时所产生的变形微小, 而导热性能欠佳的材料, 于焊接之际热量易于聚集且集中, 导致产生的变形十分大很可观。另外亦涉及材料的力学性能, 其中像屈服强度、塑性等同样会对材料的变形有所影响, 屈服强度较低的材料更易于产生塑性变形, 并且焊接时所出现的变形同样较大。

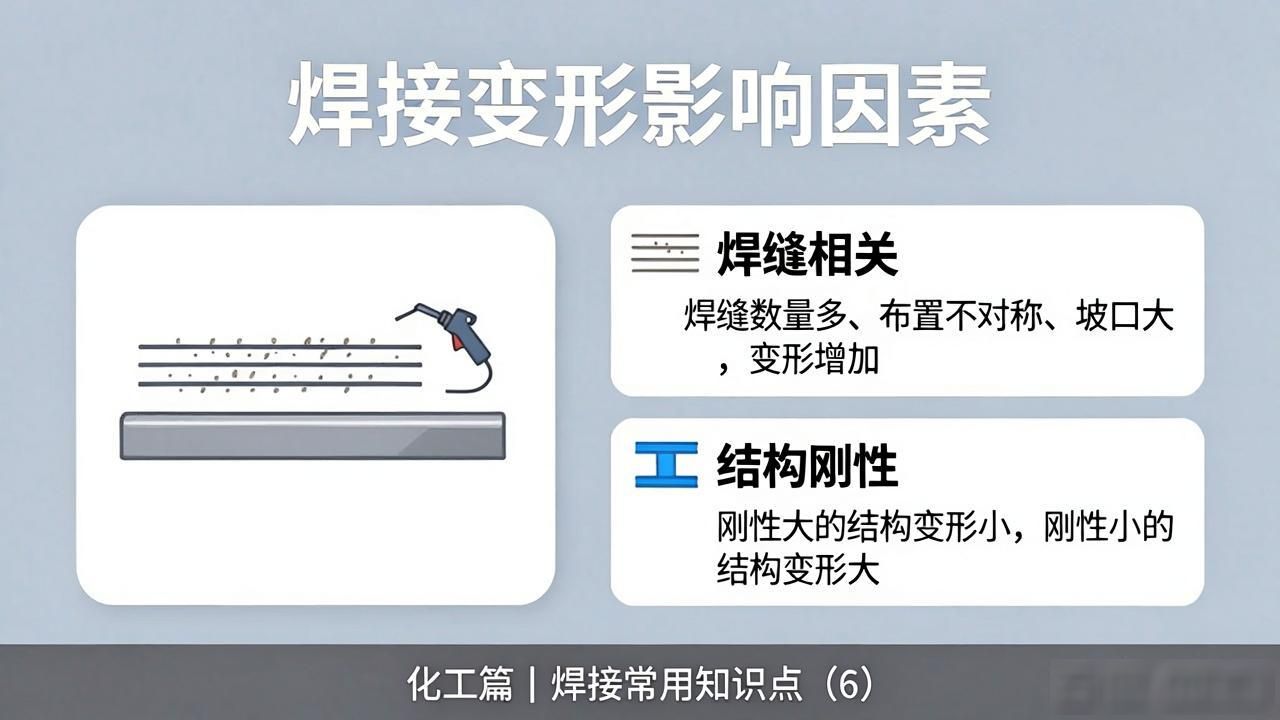

2、存在这样一种情况叫作结构设计, 焊缝在数量方面、位置方面、形状方面, 这些情况都会对变形产生影响, 比如焊缝数量越多, 焊缝布置呈现出不对称的状况, 坡口角度较大等这些情况, 都会使得焊缝变形增加。另外, 结构所具备的刚性同样会带来影响, 那些刚性较大的结构, 其抵抗变形的能力就会比较强, 焊接变形量也就会比较小, 然而刚性较小的结构就会出现变形较大的情况。
3、工艺参数包含焊接电流, 电压, 还有焊接速度, 这些都会对热输入产生影响, 热输入越大, 焊接变形就越发明显, 焊接顺序同样对焊接变形有所影响。另外, 预热以及后热也会影响变形, 预热能够改变焊接的温度梯度, 降低残余应力进而减少变形, 后热可以加速焊接的冷却, 减少残余应力。
五、焊接变形的应对方案
焊接变形的应对, 主要依靠焊前进行优化, 依靠焊中实施控制, 依靠焊后实施矫正, 以此来解决焊缝变形问题。
1、焊接合理优化
使得焊缝数量以及其长度得以减少, 要进行合理的焊接结构设计, 防止焊缝出现密集或者交叉的情况, 焊缝尺寸不可过大, 因为过量的填充金属会让收缩力有所增加。
（2）焊接时有对称的分布安排 ,运用匀称的布置形态, 让各个部分的焊缝分布得以较为平坦齐整, 并且不靠近构件的中轴线, 以此使得不均匀状的各类热应力能够有所降低。
（3）挑选适宜的焊缝形式, 角焊缝的变形比起对接焊缝来要小一些, 间断焊接能够减少百分之七十五的焊缝填充量, 并且还能确保强度。
2、焊接过程控制

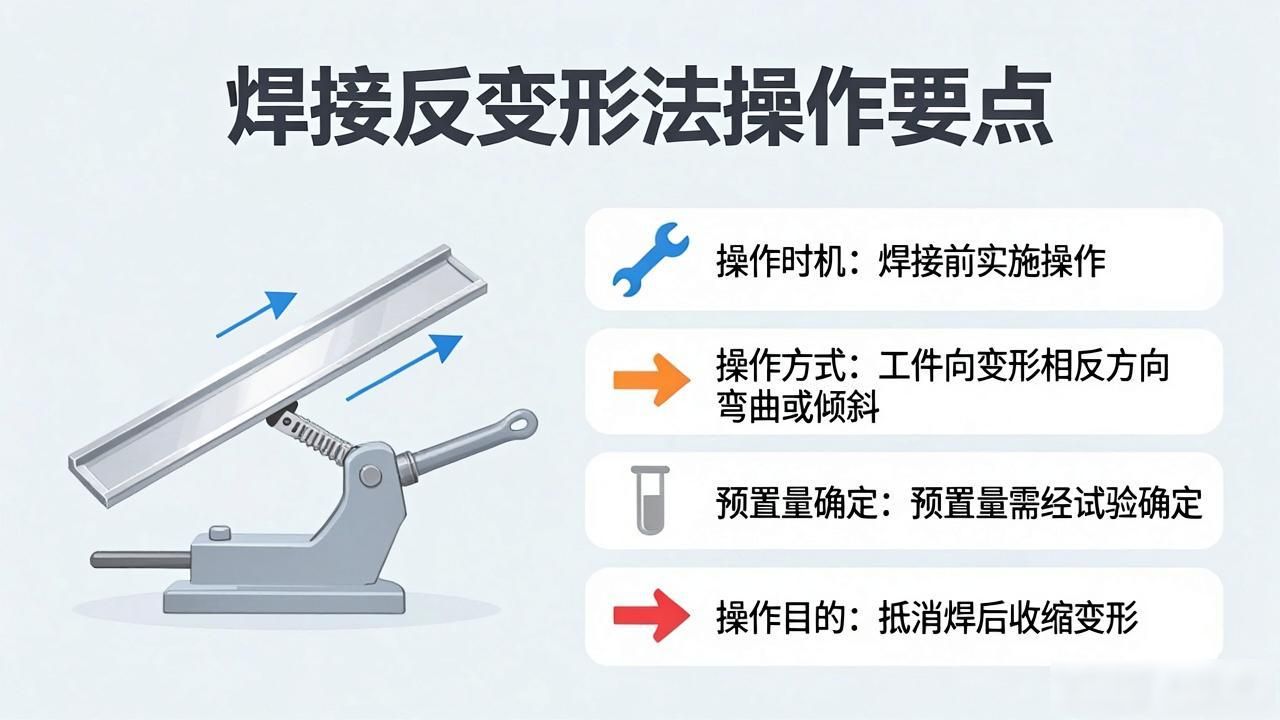

（1）运用反变形法实施操作时, 要在焊接之前, 把工件预先朝着变形相反的方向进行弯曲, 或者朝着变形相反的方向进行倾斜,并且, 预置量是需要经过试验来确定的, 其目的在于抵消焊后的收缩。
（2）刚性固定法, 其做法是运用夹具、胎具把工件进行固定, 以此来限制其自由变形, 对于薄板而言, 可采用压铁法并配合铜板散热。
（3）合理的焊接顺序要求, 采用对称焊接的方式, 实施分段退焊的操作, 进行跳焊的行为, 从中间位置朝着两端进行施焊, 以此让受热达到均匀的状态, 进而避免局部应力出现累积这一情况。
选用小电流进行焊接, 以快速度加以操作, 进而减少焊接线能量, 对于薄板则采用小直径焊条进行点焊, 以此增加刚性, 达成控制热输入之目的。
3、焊后有效矫正
（1）有这么一种机械矫正的方式, 它是借助压力机或者通过手工锤击的办法, 以相当强硬的手段把发生了变形的部位往回压归就位, 此种方式适宜于那些塑性表现良好的材料呢, 只是要特别留意, 焊缝根部还有盖面焊道是不能进行敲击操作的。
（2） 火焰矫正, 是用气焊枪来加热变形的部位, 待其冷却之后, 通过收缩从而拉平, 是利用热胀冷缩的特性来进行矫正的。
（3）综合处理时, 大件的处理方式有多种, 可结合机械与火焰来处理, 也可以在焊后进行退火处理, 或是进行振动时效处理, 甚至还能进行局部热处理, 通过这些方式来消除残余应力, 进而减少变形。
