焊接变形的几种情况及常用控制方法

每天进步一点点。

焊接变形的形成机理

焊接变形的关键实质是热弹塑性变形, 焊接之际, 局部材料会被加热至很高温度, 此时材料会膨胀, 然而周围冷金属会给予一个约束来限制其膨胀, 这时便会形成压缩塑性变形, 待焊接完毕温度降低之后, 材料开始收缩了, 可是又被先前那般的约束以及冷却部分给限制牢了, 收缩受阻, 如此一来便形成了残余应力, 最终致使产生焊接变形。

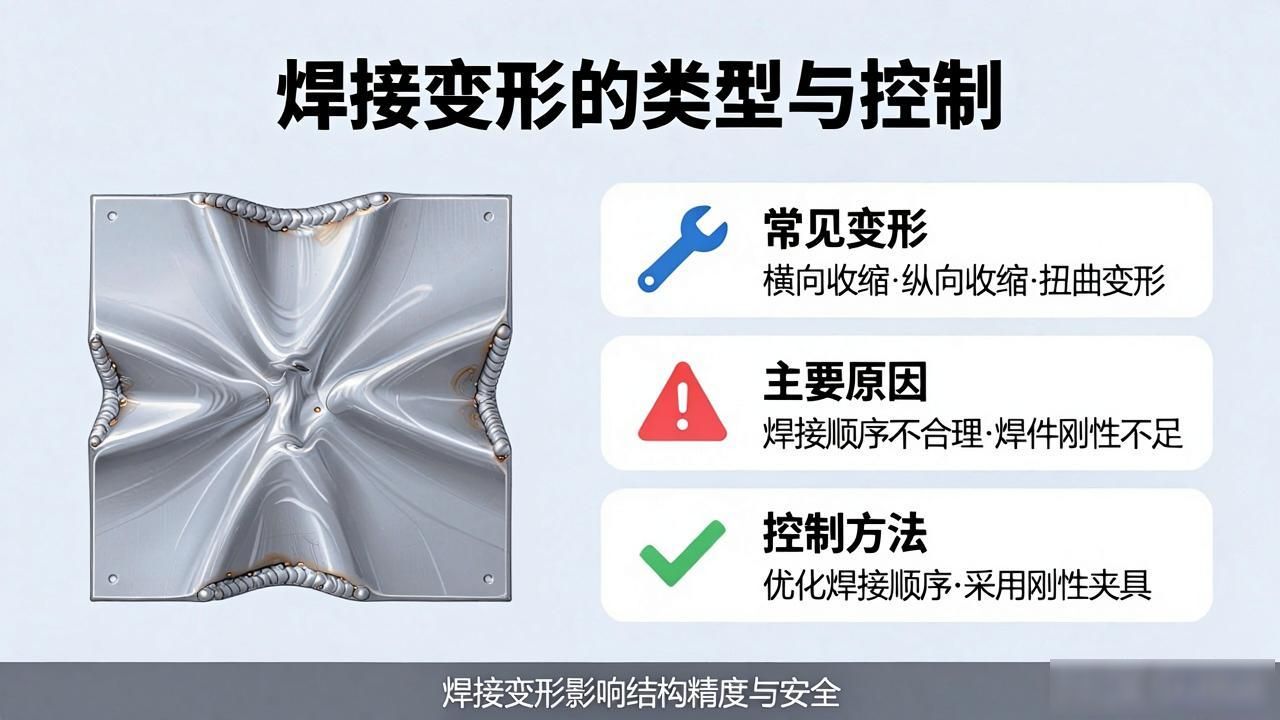

焊接变形分类

沿着焊缝的长度方向, 会出现一种变形, 这种变形被称作纵向变形, 每米大概会有0.5至0.7mm的幅度。

横向变形：是垂直于焊缝长度方向的变形，影响宽度精度；

焊缝上下受热呈现出不均匀的状况, 冷却之后呀, 上面跟下面收缩程度不一样, 进而致使焊接出现角度转变, 这就是角变形。

薄板焊接时, 一般容易出现波浪变形, 这是由于焊接应力致使薄板丧失了稳定性。

各个地方收缩不一致, 最终产生扭曲, 是因为焊接顺序不合理, 或者焊件的刚性不够, 进而导致扭曲变形。

影响焊接变形的核心因素

材料特性方面，不同材料有着不一样的膨胀系数, 膨胀系数大的材料, 其焊接变形会更显著, 像铝合金这种, 铝合金的膨胀系数相较于普通钢材大得很多，大约是（20～24）*10^-6/℃, 故而焊接铝合金时, 变形控制会更具难度。另外还有材料的导热性, 导热性良好的材料, 热量扩散速度快, 焊接时变形就会小一些；导热性较差的材料, 焊接时热量容易集中, 变形也就会大。除此之外, 材料所具备的力学性能, 像是屈服强度、塑性等方面同样会对材料的变形造成影响, 屈服强度较低的材料相对而言更易于产生塑性变形, 并且焊接变形这种情况也就会更加严重。

结构设计里, 焊缝数量会影响变形, 位置会影响变形, 形状也会影响变形。比如说, 焊缝越多的时候, 焊接热量就会越多而变形就会越大, 要是焊缝布置不对称, 那么收缩之际就容易产生不均匀变形。剖口设置不合理, 像坡口角度太大就会增加焊缝填充量, 输入热量变多变形也会增加。结构存在刚性, 刚性大的结构抵抗变形能力强焊接变形就小, 刚性小的变形就大。

焊接电流、电压、焊接速度这些归于工艺参数范畴, 它们均会对热输入产生影响, 热输入一旦增大, 焊接变形便会愈发显著, 像焊接电流增大时, 会致使焊接熔深加大, 同一时间输入的热量增多, 进而变形增加。焊接顺序对于焊接变形亦有着极大影响, 倘若焊接顺序有误, 会使得焊件各个部位应力分布不均衡, 最终导致变形。除此之外, 预热与后热同样会作用于变形, 预热能够使焊接的温度梯度发生改变, 降低残余应力, 以此减少变形。后热能够促成焊接冷却的加速, 或者让焊缝于高温状态下维持一定时间, 进而减少残余应力。

焊接变形预防与控制

焊缝设计时, 要进行优化, 以此来避免过度焊接, 有人秉持这样的观点, 即焊缝越厚, 牢固程度就越强, 然而, 过度焊接不但会增加焊接成本, 还会输入更多热量, 致使变形加剧这一现象出现, 故而, 在开展设计活动时, 需依据受力状况, 挑选适宜的焊缝尺寸, 切不可盲目增大焊缝尺寸；坡口角度要做到合理设计, 但坡口角度倘若太大, 将增加焊缝填充量, 使输入热量增多, 进而导致变形增大, 所以, 在确保熔透的条件下, 应尽可能缩小坡口角度。

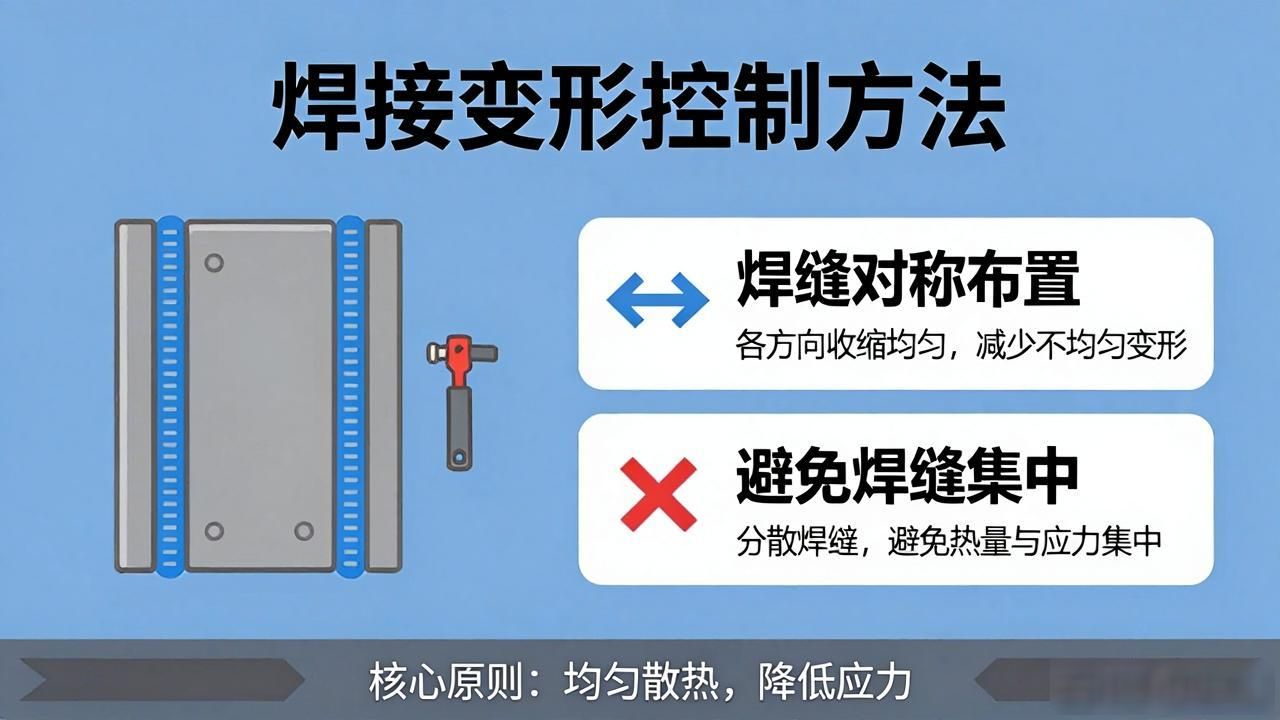

结构布局方面, 焊缝须对称布置着, 如此收缩之际各个方向收缩会较为均匀, 不容易出现不均匀变形情况。并且要防止焊缝过度集中, 焊缝集中之处热量输入集中, 应力同样集中, 变形便会比较显著, 故而设计期间尽量将焊缝分散布置, 以使热量均匀地分布。

材料挑选以及焊材抉择方面: 尽可能去挑选那种热膨胀程度小, 并且塑性良好的材料, 焊材所采用的材料必须要和母材相互匹配, 通过这样做能够削减焊接环节当中的应力以及变形。

工艺控制的核心方法

反变形法是这样一种方法, 在焊接之前, 先要把焊件预先压成, 或者弯成一个形状, 这个形状是和焊件焊接方向相反的焊接形状, 如此这般, 焊接之后, 焊件在收缩的时候, 反变形会和焊接变形相互抵消, 最终能够得到一个平整的焊件, 就好像焊接薄板的时候, 薄板容易产生波浪变形, 此时, 可以把薄板预弯成和波浪变形相反的形状, 焊接之后, 就可以减小波浪变形。

刚硬性固定方式: 于焊接之际借助夹具或者固定支撑将焊件予以固定, 以此来限制焊件出现变形。譬如, 当焊接框架结构之时, 能够运用夹具把框架固定于平台之上, 如此一来, 在焊接时焊件便不太容易发生变形。然而, 刚硬性固定方式存在一个不足之处, 那便是焊接完成之后残余应力相对较大, 所以在焊接完毕后需要开展消应力处理。

对焊接顺序予以优化, 合理的焊接顺序能够使焊件应力分布均匀, 进而减少变形, 例如, 从事对称性结构焊接作业时, 需采用对称焊接顺序, 先行焊接对称焊缝, 如此可使收缩均匀。还有一点, 是从焊缝中间朝着两端进行焊接, 或者从较厚部位朝着较薄部位焊接, 这般能够减少焊接过程里的应力集中, 进而达成减少变形之所求。

热输入管理, 其目的在于控制焊接过程里的热输入, 通过尽量减小热量输入的方式, 进而减少变形。比如说, 要选择恰当的焊接参数, 降低焊接电流, 降低电压, 提高焊接速度, 因为如此便可减少单位长度焊缝的热输入。还可采用多层多道焊, 当进行多层多道焊时, 每一层的焊接热输入相对较小, 并且前一层焊接产生的热量会被后一层焊接的热量部分抵消, 所以能够减小整体的热输入, 以此减小变形。

焊后矫正与应力调控

机械矫正采取这样的方式, 即借助一种机械的力量, 以尝试将焊件因为焊接所形成的变形给予校正使之恢复原貌例如对于此种情况可运用压力机采用施压手段, 或者借助千斤顶运用顶升力量, 又或者利用滚压机凭借滚动之力等这些设备通过对焊件的用力能让其产生塑性变形继而来使得焊接变形得以得到矫正。机械纠正这种方法适宜应用于变形程度相对比较小的状况, 又或者是焊件具有相对比较大的刚性的这般情况。

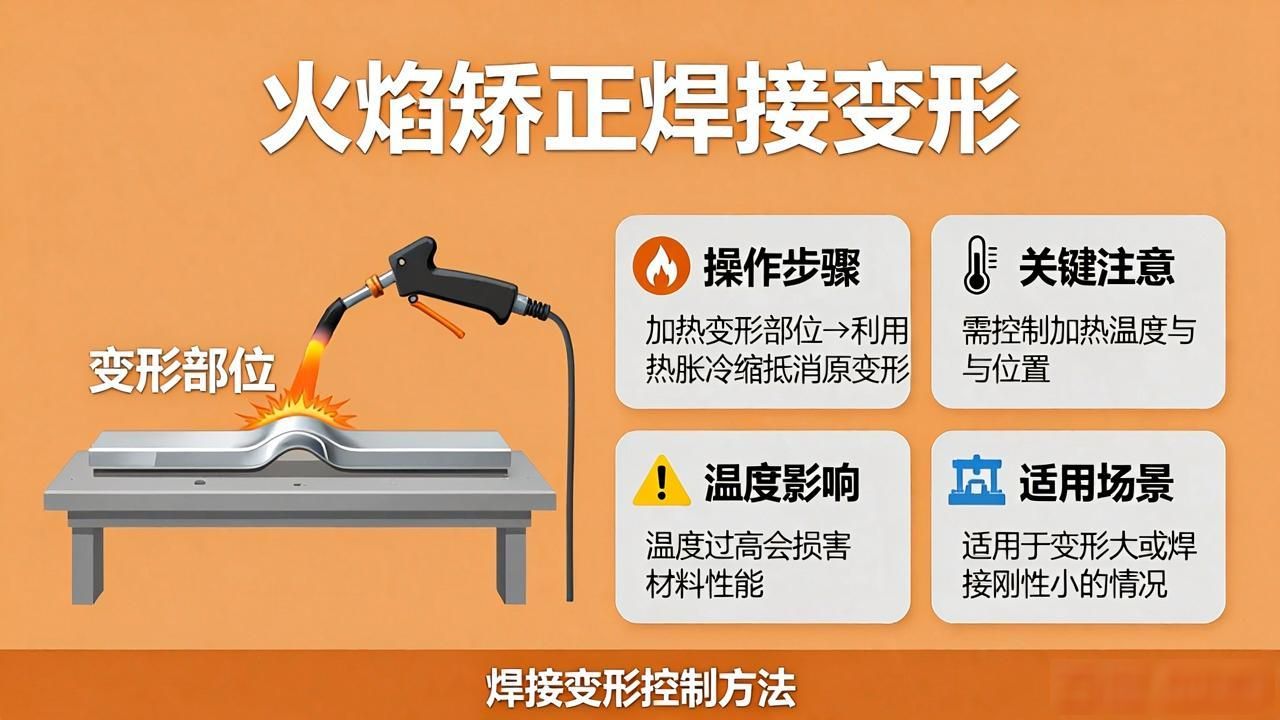

火焰矫正如下, 先拿火焰去加热焊件存在变形的部位, 接着借助金属热胀冷缩的原理, 使得焊件产生全新的变形, 进而以此抵消焊件原本的变形, 火焰矫正之时, 需要留意加热的温度以及位置, 假若加热温度过高, 那么会对材料的性能造成影响, 要是加热位置不正确, 不但无法矫正变形, 反而会让变形加剧, 火焰矫正适用于变形比较大的情形, 或者焊接刚性比较小的情形。

将其所涉及到的焊接, 加热至特定一定温度并保温一段时长, 随后进行缓慢冷却操作, 如此所为能够消除焊接进程当中所留存至的残余应力, 进而达成减小变形这一目的, 这种方式被称作热处理消应力, 其该项操作所呈现出的效果相对而言较为突出良好, 单就这一点而言就需要比较高一定成本投入方可实现, 而且还需要专门特定专用设备予以支撑, 正因为如此这般情况所以常规寻常一般而言比较多用于重要关键显著的焊件部位处或者是残余应力留存数量比较大程度规模的焊件部件体上。

锤击法, 是借助锤子或者专用工具, 对焊缝以及其周围的金属实施锤击, 以此让焊缝及其周围的金属产生塑性变形, 进而减小残余应力, 达到矫正变形的目的。锤击法适用于焊缝相对较薄的情形, 锤击期间需留意力度, 力气过小无法起到相应作用, 力气过大则有可能致使焊缝出现开裂现象。

特殊材料与材料应对

比方说在对钛合金、高温合金这类特别材料进行焊接之时, 鉴于这些材料的热膨胀系数、导热性与普通钢材存在差异, 故而焊接控制变形的方式也不尽相同。举例来讲, 在焊接钛合金时要于氩气保护的状况下开展焊接, 以此避免钛合金发生氧化, 与此同时还得控制热输入以减少变形。

焊接大型结构时, 因结构尺寸巨大, 致使焊接时极易产生不均匀变形, 故而需采用分段焊接以及整体预热等方式来控制变形。

结束语

啥叫焊接变形控制, 可不是某个单一环节就能搞定的事儿, 它是种涉及全流程的系统工程。从设计阶段起, 一直到工艺制定, 再到焊接过程, 以及焊后矫正, 每个环节都得把焊接变形控制纳入考量范围。就好比在设计阶段, 得去优化焊缝设计以及结构布局；在工艺阶段, 要挑出合适的焊接参数跟焊接顺序；于焊接过程当中, 得严格依据工艺要求来操作；焊完之后, 要赶紧去做矫正以及消应力处理。唯有把各个环节都妥善做好, 才能够对焊接变形进行有效控制。
