当号超过矫正机负荷能力, 或者构件形式不适于采用机械校正, 这种情况在此时, 采用火焰矫正。
(1)火焰矫正的原理是, 钢材受热后凭12×103(℃)的线影胀率朝着各个方向去伸长, 因周围受热处物体存在限制, 该受热物体受到了压缩, 等到冷却时, 其长度就会比原来的有所减少, 故而收缩后的长度相比于未受热时是有些缩短的, 这种特性给火焰矫正创造了可能, 在用此方法进行矫正时, 于适当的位置给构件实施火焰加热, 当构件冷却之际便会产生很大的冷缩应力, 最终达成矫正变形的目的。
(2)常用对于火焰矫正的方法以及温度的控制, 火焰矫正常用的加热方法存在点状加热、线状加热以及三角形加热这三种, 点状加热依据结构特点以及变形情况, 能够加热一点或者数点电线状加热之际, 火焰顺着直线移动或者同时在宽度方向进行横向摆动, 宽度一般大概是钢材厚度的0.5至2倍, 大多用于变形量较大或者刚性较大的结构, 三角形加热的收缩量较大, 常常用于矫正厚度较大、刚性较强的构件的弯曲变形。对应点状加热矫正的实例及示意图, 是图1, 对应线状加热矫正的实例及示意图, 是图2, 对应三角形加热矫正的实例及示意图, 是图3。
一般来说, 低碳钢以及普通低合金钢进行热矫正的时候, 其加热温度通常是在600到900℃之间，其中800至900℃属于热塑性变形的理想温度范围, 不过加热温度绝对不能超过900℃。要是加热温度再高一些的话, 就会致使钢材内部组织出现变化, 晶粒会长大, 材质也会变差。低碳钢因为塑性良好, 一旦收缩应力超过屈服点, 就会随即产生变形进而引起应力重分配, 所以不会产生较大问题。然而中碳钢却会因为变形而产生裂纹, 所以中碳钢一般情况下是不会采用火焰矫正的。而普通低合金结构钢在经过加热矫正之后需要缓慢冷却。
(3)有用于火焰矫正之工具, 具备火焰娇正用烤枪的技术, 该烤枪能够加长混合管, 以此改善劳动条件。
被称作K – 73H的自动线状加热机具备一定用途, 这用途体现于焊接之后对钢板块状的各类变形予以修整, 还包括对钢板开展弯曲方面的加工。此自动线状加热及和往昔人工操作的做工方式进行比较, 能够获取到更为均匀的加工特性, 并且能在工作时间上实现大幅度地缩短, 这是其优势所在。
(4)射吸式焊矩借助氧与乙炔混合气体点燃 , 再燃就产生火焰。只要调节氧和乙炔的混合比例 , 便能获取三种各异性质的火焰, 这就有了火焰中的三种火焰。而这三种火焰里氧、乙炔体积比以及所能达到的最高温度, 具体可见（表一）。
由于乙炔未充分燃烧, 碳化焰容易致使钢材发生碳化, 尤其对于处于熔化状态的钢材它存在着添加碳质的作用, 然而这种火焰在正常情况下应当尽可能予以避免采用。
对于变形较大那儿的部位进行矫正, 要求加热深度要大于5mm, 这样一来就需要较慢些的加热速度, 在这个时候适宜用中心焰矫正会较为适当。
针对变形较小的部位实施矫正, 其要求加热深度小于5mm, 这就需要具备较快的加热速度, 在达到这样的条件时, 采用氧化焰来进行矫正。
(5)火焰矫正加热状态会对矫正效果产生影响, 火焰的矫正关键在于, 火焰对钢材进行局部加热后, 钢材所呈现的变形规律。影响火焰矫正的效果的因素较为多样, 主要涵盖了以下这些, 火焰加热的位置、加热形状、加热位置的确定, 应当选在钢材弯曲处, 其纤维需要缩短的部位, 一般而言, 是在弯曲处向外凸的地方, 还有宽度、长度、大小、温度等等。
加热于钢板, 其面积涵盖如加热线宽度、点之直径、三角形面积大小等方面, 此对矫正变形有着显著方面影响, 其中侧加热情况可使弯曲向趋直变化, 同一厚度钢板, 加热线越宽, 弯曲量越大, 一般来讲, 加热线宽度同弯曲量呈正比关系, 加热线宽度约在板厚的0.5至2倍左右。
钢材被加热时的温度, 处于火焰矫正所准许的那个温度范围以内, 对于呈现烯正状态的变形能力而言, 通常情况下。
温度越高, 那矫正变形的能力也就越大。针对100mm直径的圆钢此数值固定不变进行中间不同温度状态下的加热操作, 此时圆钢被加热的温度, 与冷却之后的圆钢, 还有加热温度与矫正变形能力, 它们之间呈现出成正比的关系。
对10毫米厚的钢板, 在居中位置给20毫米宽度作直线加热, 加热温度70℃, 在施以不同加热深度后, 钢板于不同加热深度情形下, 与弯曲量成曲线关系, 加热深度是火焰矫正控制矫正效果的重要一部分, 加热一般控制在钢材厚度的4%以下, 要是用三角形加热方式则为构件宽度的44%左右。而且, 这样做加热深度一般较难测量, 大多凭借经验来判断。
倘若一次加热没能达成矫正成效, 那就得搞第二次加热, 这第二次加热的温度应当略微高过前一次, 不然同样没什么功效。热矫正里加温的次数跟升温呈现正比关系, 每重复一回都务必要提升一回温度才会有收获, 要是钢材的温度超过了900℃, 那么材料的性能就会变脆, 影响到使用性能, 所以嘛, 同一个部位加热矫正的次数不能超过两次。
热矫正之后的冷却方式同样是十分关键的, 举例而言, 像是在空气中进行缓慢冷却的情况, 被加热区域的钢材韧性几乎不会下降, 然而要是采用浇水骤冷的方式, 那么被加热区域就会出现明显的脆化现象。所以说, 热矫正之后应当进行缓慢冷却, 绝对不可以用水进行骤冷。
(6)火焰矫正, 存在着工艺规程, 针对其进行操作, 需遵守相应的规程, 按照规程来开展操作。
做好矫正之前的准备工作, 检查氧气、乙炔、工具以及设备的具体情况, 挑选出合适的焊矩和焊嘴。
要知晓矫正件的材质, 还要清楚其塑性、结构特性、刚性情况, 以及技术条件和装配关系等, 进而找出变形原因。
第三步, 采用目测的办法, 或者借助直尺、粉线等工具, 去测量变形尺寸, 进而确定变形的大小, 随后对变形的类别展开分析。
④要确定加热的位置, 还要确定加热的顺序, 同时要考虑是不是需要加外力, 一般而言, 先矫正刚性大的方向, 还要矫正变形大的部位。
⑤先确定加热范围, 再确定加热温度, 并确定深度。通常而言, 针对变形较为大的大工件, 其加热的温度处在600到800℃这个区间, 而焊接件进行矫正时的加热温度是700到800℃。
⑥对矫正质量予以检查, 针对未达质量要求的范围, 开展再次的火焰矫正。若矫正量过大, 需在反方向实施火焰矫正, 一直到契合技术要求。
首先, ⑦一般件矫正之后, 无需做退火处理, 然而, 对于有专门技术规定的矫正件而言, 需要做退火处理, 目的是消除矫正应力, 而且, 焊接件的退火温度通常是650℃。
(7)火焰矫正实例。
1)一钢板弯曲情况如（图4）所示,试用火焰矫正。
方法1: 对3个三角形进行集中加热, 加热的范围需要抵达铜板宽度的中心, 每一处的边缘位置进行取值。
对于宽度为60mmn的情况, 加热温度选定为9O℃, 冷却之后进行观察。要是存在不足, 在两处间距的中间位置再额外加热2次, 依据残余变形量的大小对加热区的宽度予以调节。
方法二: 于中间那个三到四米的长度范围以内, 均匀开展对其凸出来边缘的加热工作, 烤枪按照螺旋形的走向进行运作, 这般运作时宽度大概是三十毫米, 见到情况就立马移动。在这种时候呢, 鉴于受热的面积比较小, 冷却的速度相对较快, 因而很快就能够看到矫正所呈现出来的效果。然而, 因为钢板容易出现平面之外的挠曲状况, 所以适宜在反面同样进行一次烘烤。

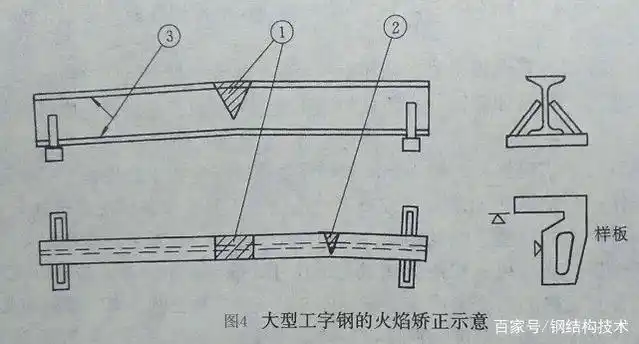

2)型号为60d的大型工字钢, 长度是6米, 运用火焰矫正其上下方向的弯曲, 运用火焰矫正其左右方向的弯曲, 运用火焰矫正其上下翼缘与腹板的不垂直。
矫正的方法有所不同, 首先要将两端架起来, 然后对①处进行烘烤, 以此来纠正其上下弯曲的状况。在这个时候, 至少务必使用两支烤枪以使整个。
（图5）将垂直方向阴影部分全部加热, 使其温度达到700℃以 上, 之后冷却, 观察其变形情况, 看是否达到要求, 若达不到要求, 那就再烤一次。等达到要求之后, 再烤②处, 目的是矫正其水平弯曲情形。等到水平和垂直弯曲均矫正完成, 才可以烤③处, 借此矫正其翼板并非垂直于腹板这一状况。方法是见到红色就向前移动, 烤完全长（或者局部范围）, 冷却后去观察, 并且使用样板展开检查, 确保间隙不超过规定标准便可。

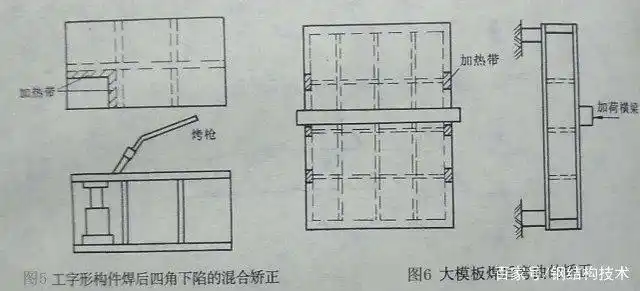

3)工字形构件焊后四角下陷的混合矫正(图6)。
4)大模板焊后弯曲的矫正(图7)

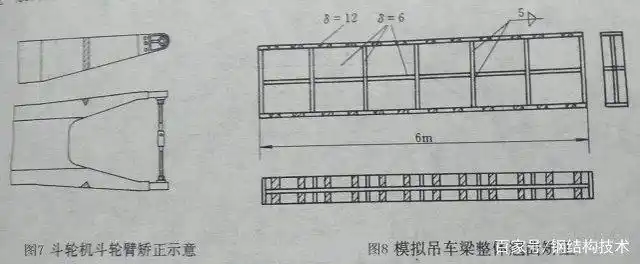

5)用于斗轮机的斗轮臂进行矫正（呈现于图7）, 焊接之后, 右端朝着内部收缩大约30mm, 采用左右旋丝杠将其往外顶出。
以后,在影线部分烤红,冷却后即达到要求。
6)对模拟吊车梁焊后出现的失稳、整体翘曲情况进行矫正（在图 8 中显示）, 焊后整个的翘曲达到 80mm 以上这件事, 剖析其原因, 是腹板比较薄, 焊接的焊缝数量较多, 相对而言翼缘板的收缩量较少, 所以产生了较大的内应力。
实施矫正的办法是, 把梁放置为水平状态, 对上边以及下边翼缘的影线部分进行烤炙使其发红, 在冷却之后, 内应力随之降低进而达成平整。
