焊接变形的形成机理
导致焊接变形的核心在于热弹塑性变形, 焊接期间, 局部材料会被加热至极高温度, 此时材料会膨胀, 然而, 周围冷金属会加以约束以此将其膨胀限制下, 如此便会形成压缩塑性变形, 直到焊接完温度下降, 材料开始收缩, 可又被之前的约束以及冷却部分给限制住, 收缩受阻, 进而形成残余应力, 最终致使焊接变形。
焊接变形分类
这是焊缝长度方向的变形, 被称作纵向变形, 每米大概是0.5至0.7mm。
横向变形：是垂直于焊缝长度方向的变形，影响宽度精度；
角出现变形, 是因为焊缝的上下部分受热呈现出不均匀的状况, 冷却之后, 上下的收缩情形不一样，进而致使焊接发生角度的变化。
薄板焊接时, 通常容易出现波浪变形, 这是由于焊接应力造成薄板失去稳定所致。

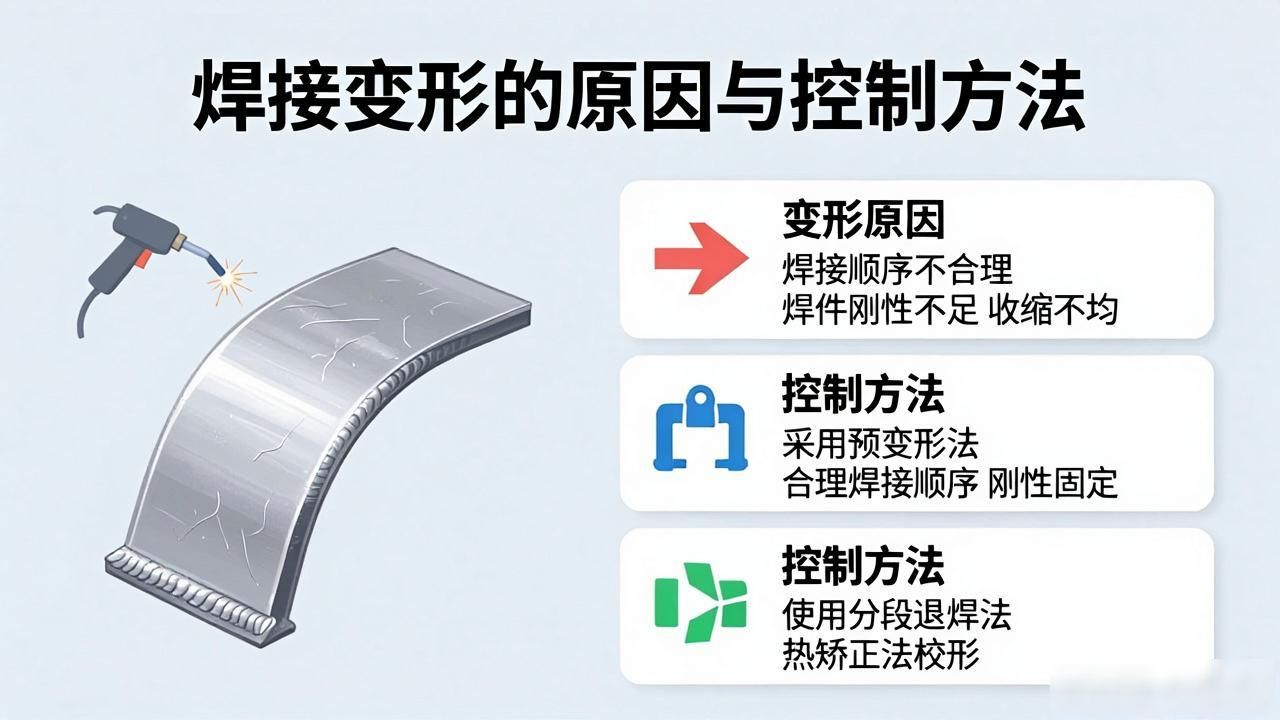

因其焊接顺序并不合理, 或者说焊件的刚性欠缺, 各个地方收缩不一致, 据此最终产生扭曲变形。
影响焊接变形的核心因素
材料具有这样的特性, 那就是不同的材料, 其膨胀系数可不是一样的, 膨胀系数大的那种材料, 在进行焊接的时候其所产生的变形就会更加明显一些, 就好比铝合金这种材料, 它, 铝合金的膨胀系数相比于普通钢材要大出许多, 大约是（20～24）*10^-6/℃ , 所以在焊接铝合金的时候, 对于变形的控制就会更加困难一些。还有就是材料的导热性这方面, 导热性良好的材料, 其热量扩散得快些, 在焊接的时候变形就会小那么一点, 那些导热性差的材料, 在焊接时热量容易集中起来, 这样一来变形就会大一些。此外, 材料的力学性能, 像是屈服强度、塑性之类的, 同样会对材料变形造成影响, 屈服强度较低的材料, 更易于引发塑性变形, 焊接变形也就会更剧烈些。
结构设计方面, 焊缝数量会对变形产生影响, 焊缝位置会对变形产生影响, 焊缝形状会对变形产生影响。比如说, 焊缝数量越多, 那么焊接时所产生的热量就会越多, 进而变形也就会更大。要是焊缝布置不对称, 那么在收缩的时候就容易产生不均匀变形。若剖口设置不合理, 像坡口角度太大, 就会增加焊缝的填充量, 输入热量变多, 变形也会增加。结构拥有刚性, 刚性大的结构抵抗变形的能力强, 焊接变形就小, 而是刚性小的结构变形就大。
工艺参数情况如下, 在其中, 焊接电流、电压以及焊接速度均可对热输入产生影响, 热输入越大, 焊接变形也就越显著, 举例来说, 倘若焊接电流变大, 那么焊接熔深会变大, 与此同时, 输入的热量增多, 变形便会增加。焊接顺序同样对焊接变形具备很大影响, 若焊接顺序不正确, 会致使焊件各个部位应力分布不均匀, 进而引发变形。此外, 预热和后热这两方面也会与变形产生关联, 预热能够改变焊接的温度梯度, 降低残余应力, 以此减少变形。后热则可加速焊接的冷却进程, 或者使焊缝在高温状态下维持一段时间, 进而减少残余应力。
焊接变形预防与控制
焊缝设计方面, 需去优化它, 进而避免出现过度焊接的情况。有人觉得焊缝越厚就越牢固, 然而, 过度焊接不但会增加焊接成本, 还会输入更多热量, 致使变形加大。所以在进行设计时, 要依据受力状况来选择合适的焊缝尺寸, 千万别盲目加大焊缝尺寸。得合理设计坡口角度, 因为坡口角度太大的话, 会增加焊缝填充量, 输入的热量变多, 变形也就加大。所以在保证熔透的情形下, 要尽量缩小坡口角度。

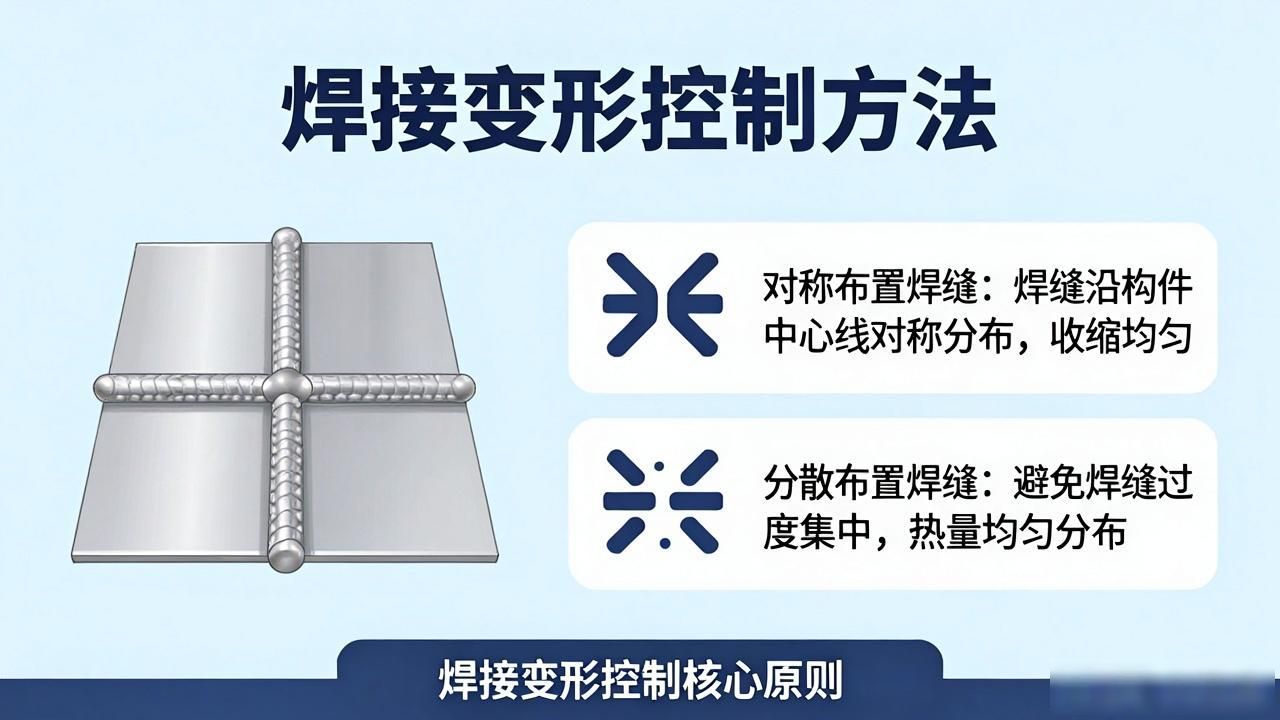

结构布局方面, 焊缝需对称布置, 如此一来, 收缩之际各个方向的收缩会相对均匀, 不易产生不均匀变形。除此之外, 还要防止焊缝过度集中, 因为焊缝集中之处热量输入会集中, 而应力同样会集中, 进而变形就会较大, 所以在进行设计时应尽量将焊缝分散布置, 以使热量均匀分布。
在材料以及焊材的选择方面, 尽可能去挑选那种热膨胀比较小, 同时塑性良好的材料, 而针对于焊材所使用的材料, 必须要和母材相互匹配才行, 通过这样的方式能够减少在焊接过程当中所出现的应力以及变形情况。
工艺控制的核心方法
在焊接之前, 先将那待焊接的焊件, 预先制成或使之弯成, 为焊接形状与焊件焊接方向逆向相同那般的形状, 如此这般, 当完成焊接之后, 焊件于收缩之际, 反变形与焊接变形彼此相互抵消, 最终得以获取一个表面平整无凹凸不平整的焊件, 就好比在焊接薄板之时, 薄板容易产生呈现波浪状起伏变化的变形, 这时能够把薄板预先弯成与出现的波浪变形方向恰恰相反的形状, 等到焊接完成之后, 便能够减小薄板所出现的呈现波浪状起伏情况的变形咯！
存在一种刚性固定法, 于焊接期间借助夹具或者固定的支撑, 将焊件予以固定, 以此限制焊件出现变形，举例来讲, 当焊接框架结构之际, 能够运用夹具把框架固定于平台之上, 如此一来, 在焊接时焊件便不太容易发生变形。然而, 刚性固定法存有一个缺点, 那便是焊接之后残余应力相对较大, 所以在焊接完成后需要开展消应力处理。
焊件应力分布均匀, 变形减少, 这得益于合理的焊接顺序, 比如, 在焊接对称结构时, 需采用对称焊接顺序, 先焊对称焊缝, 以此让收缩得以均匀,再者呀, 选取从中间向两端焊接路径, 或者从厚处往薄处焊接, 这样做则可以减少焊接过程中应力集中, 进而也就减少了变形。
热输入管理, 即对焊接过程里热输入予以控制, 尽可能减小热量输入以此降低变形。此热输入尽量予以减小, 例如选合适焊接参数, 降低焊接电流、电压, 提高焊接速度, 如此便能减少单位长度焊缝的热输入, 并根据此热输入尽量予以减小的要求, 采用多层多道焊 , 使用多层多道焊的时候, 每一层的焊接热输入相对较小, 并且前一层焊接的热量会被后一层焊接的热量部分抵消, 这样就能够减小整体的热输入进而减小变形。
焊后矫正与应力调控
机械矫正即通过使用能形成机械的力的设备工具, 像压力机、千斤顶、滚压机等将焊件焊接变形矫正过来, 具体过程为借助这些设备施加外力, 且外力作用下焊件可产生塑性变形最终矫正焊接变形, 这种矫正方式适用于变形程度比较微小的状况, 或者焊件刚性相对较大的情形。

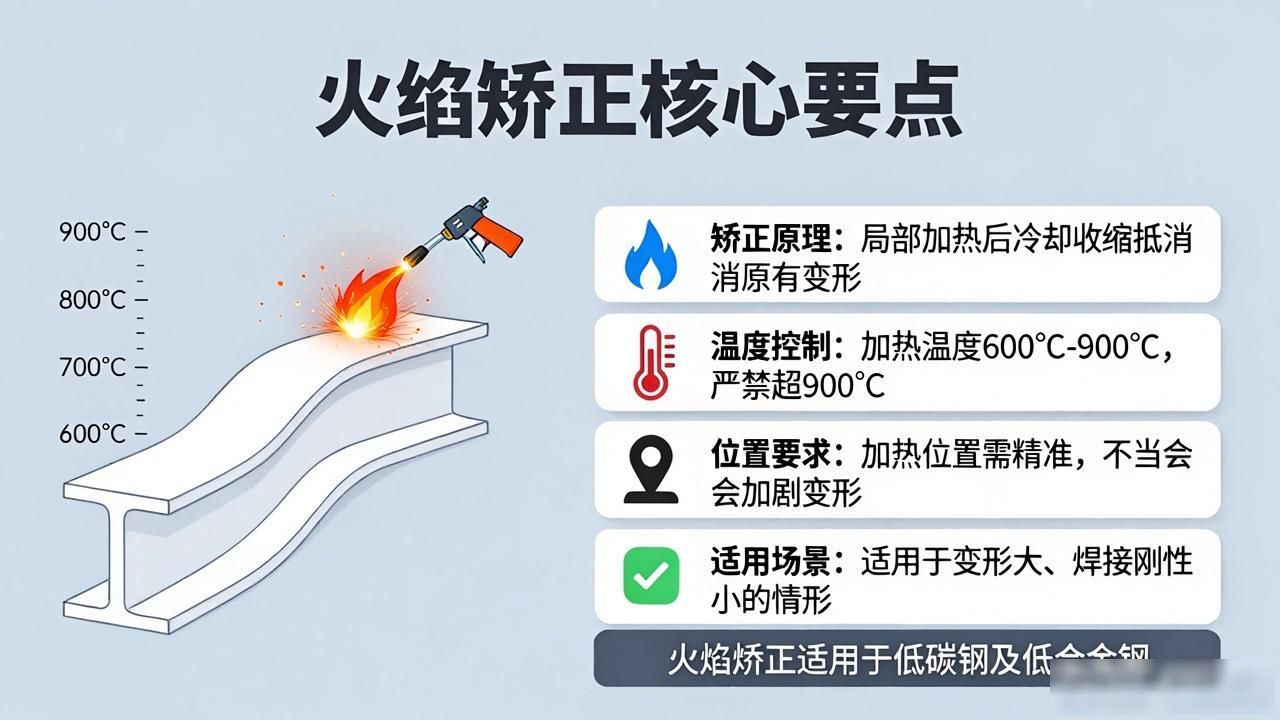

火焰矫正, 是对焊件的变形部位施以火焰加热, 借助金属热胀冷缩的原理, 使焊件产生新的变形, 以此抵消原有变形。进行火焰矫正时, 需留意加热的温度与位置, 若加热温度过高, 会对材料性能造成影响, 若加热位置不当, 不但无法矫正变形, 反而会使变形加剧。火焰矫正适用于变形较大的情形, 或者焊接刚性较小的情形。
焊接加热至特定温度, 保温一定时长, 之后缓慢冷却以消除残余应力减小变形, 此为热处理消应力, 其效果良好, 不过成本较高, 且需专用设备, 所以通常用于重要焊件或残余应力大的焊件。
锤击法是这样的, 用专门的锤子, 或者是专用工具, 去锤击焊缝以及其周围的金属, 进而让焊缝及其周围的金属借此产生塑性变形, 凭借这塑性变形来减小残余应力, 最终矫正焊接造成的变形, 并且锤击法适合应用在焊缝比较薄的那种情形之下, 在锤击的时候可得留意力度, 要是力度太小根本起不到应有的作用, 要是力度太大又极有可能会把焊缝给打裂了。
特殊材料与材料应对
例如在对钛合金、高温合金这类特殊材料从事焊接工作的时候, 鉴于这些材料的热膨胀系数、导热性与普通钢材存在差异, 因而焊接控制变形的办法呈现出异状。比方在焊接钛合金之际要求于氩气保护环节下实施焊接, 用来避免钛合金的氧化现象, 而且与此同时还得把控热输入以此来削减变形。
焊接大型结构之时, 鉴于结构尺寸颇大, 焊接之际极易产生不均匀变形, 故而需运用分段焊接, 以及整体预热诸如此类的方法去控制变形。
结束语
焊接变形控制并非是单独某一个环节的事儿, 而是属于全流程的系统工程类。一开始从开展设计的时候起, 一直到工艺制定, 再到焊接过程操作, 以及焊后的矫正处理。在每个环节之中, 都必须要去考虑焊接变形控制这事。具体说来, 处在设计阶段就得依照要求优化焊缝设计以及相应合理布局, 于工艺阶段则务必要挑选适宜的焊接参数以及正确且合理的焊接顺序, 在焊接过程期间要严格依照各项工艺要求来进行规范操作, 焊完过后要及时去开展矫正以及消除应力的处理。唯有将各个环节都妥善做好, 才能够切实有效地控制住焊接变形。
