焊接符号, 是以标准图示的形式, 以及缩写代码, 来标示出一个焊接接头, 或者钎焊接头完整的信息的, 像是接头的位置、怎样制备以及怎样检测等。焊接符号完整的代码体系, 在美国焊接学会, 也就是 AWS 最新版本的《焊接、钎焊与无损检验的标准符号》, 即 ANSI/AWS A2.4 规程中是有详细说明的。焊接符号包含着许多信息, 并且相当复杂, 在实际生产当中, 大多数的焊接设计人员仅仅是使用了其中很少一部分。

符号中的信息和单元

问题1：焊接符号能够提供什么信息？

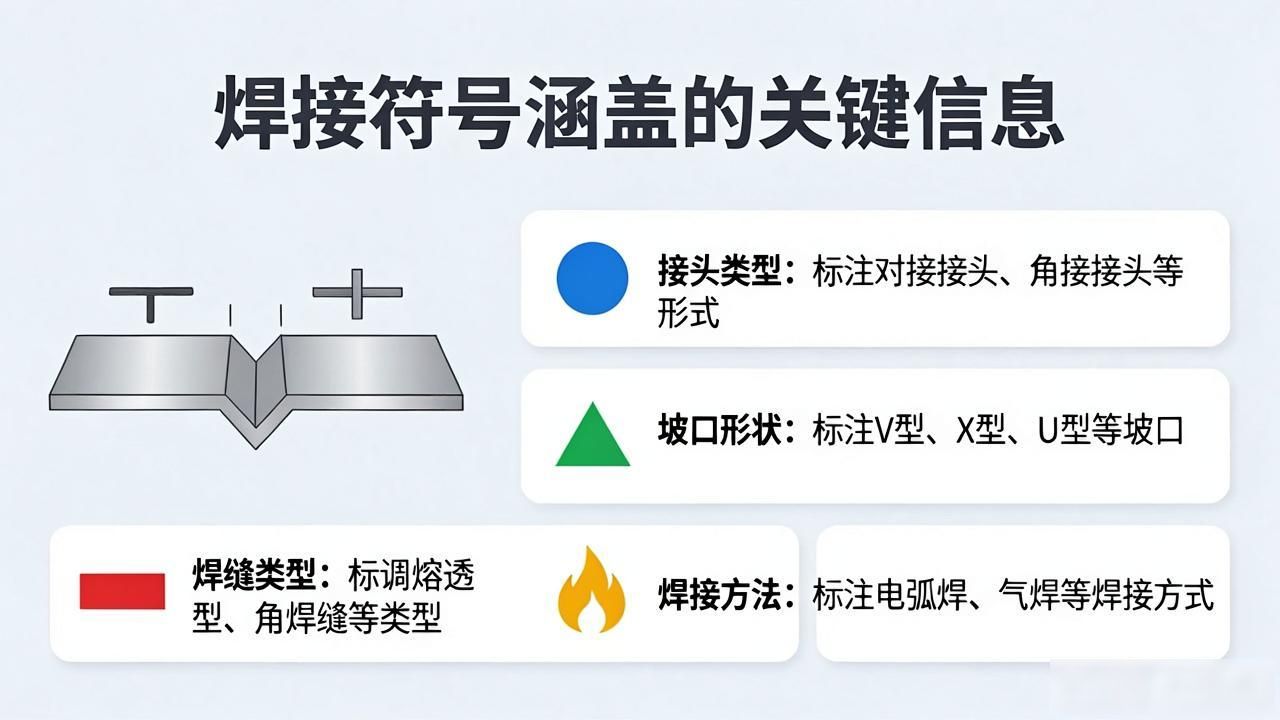

答: 焊接符号是可以给出如下那些信息的, 接头的类型, 焊缝坡口的形状, 焊缝的类型, 焊接的方法, 规程或者程序, 焊缝的位置, 质量的要求, 焊缝的次序, 焊缝的尺寸, 最终的焊缝轮廓, 工艺的要求等。

问题2：焊接符号由哪些单元组成？

答, 一个焊接符号能够由这些单元构成, 参考线, 箭头, 基本焊接符号, 尺寸以及其他数据, 补充符号, 完成符号, 尾缀, 规程, 焊接方法等等。

参考线和箭头

问题3：参考线是什么？

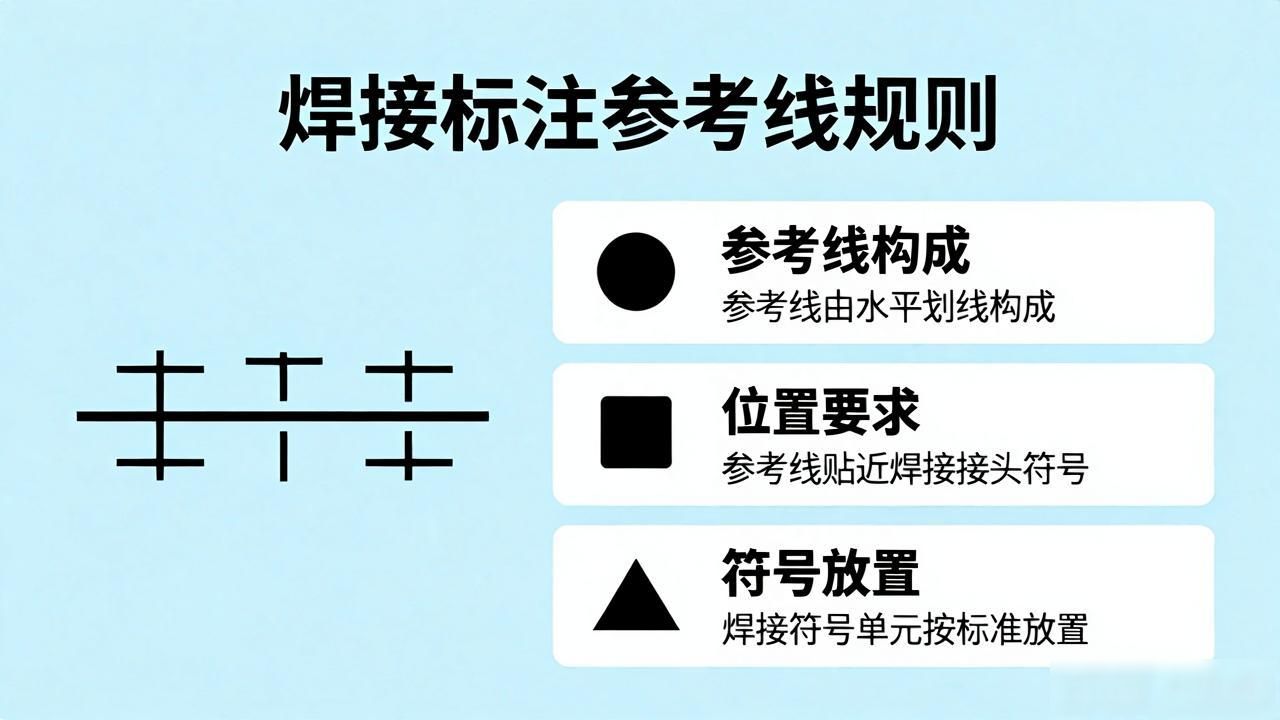

答: 参考线是构成焊接符号的基础，它由处于水平位置的划线构成, 参考线得画在贴近所要表示的焊接接头符号的旁边, 每一个焊接符号单元都要依据符号标准放置在参考线周围一个恰当的位置处, 水平参考线以及焊接符号单元的位置如同图1展现的那样标点符号。

问题4：焊接符号中各单元的标准位置是如何安排的？

答: 图1所展示的是一条参考线, 围绕着这条参考线能够放置一些别的单元标记。典型焊接符号展现出各异定位焊缝的一些信息, 具体涵盖如下内容。

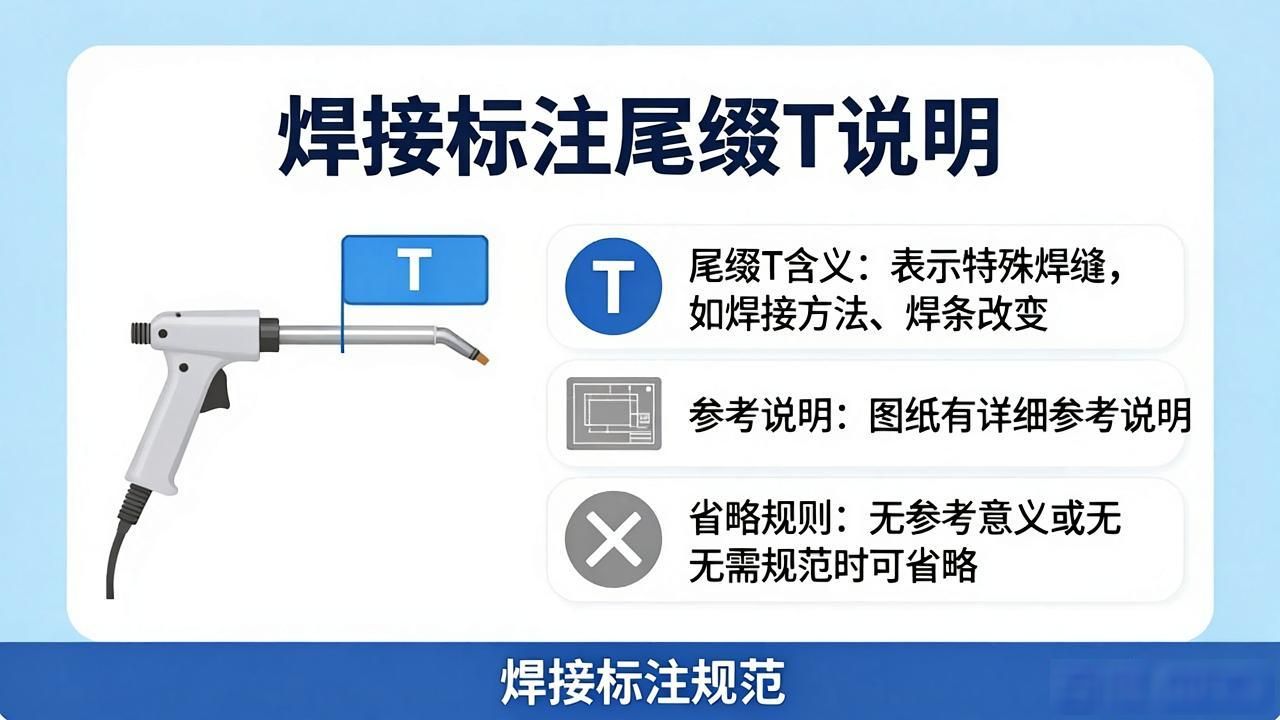

①有种尾缀T , 它专门被用于特殊的焊缝, 比如说, 焊接方法出现了改变, 或者焊条发生了改变等情况, 在图纸上面能够有详细的参考说明。要是不存在参考意义, 或者不需要进行规范, 那么尾缀是能够省略的。

②参考线上存在S记号, 该记号所依赖的是焊缝类型, 具有像坡口焊缝的熔深情况, 填角焊缝的尺寸状况, 塞焊或开槽焊缝的尺寸情形, 点焊或凸焊焊缝的剪切强度情形等等, 此记号通常是处在焊缝符号的左边位置。

③记号E, 它代表着一个开坡口焊缝的有效尺寸, 这个有效尺寸还被称作焊缝尺寸或者焊脚高。有效尺寸的尺度被标在了圆括号内, 不管箭头指向何方, 此尺寸以及坡口始终处在参考线上焊缝符号的左边。
