一种工程语言是焊接符号, 它被用来表示焊缝的形状, 还能表示焊缝的尺寸, 它会表示焊接方法等信息。对于确保焊接结构的正确性, 这些符号是至关重要的, 对于确保焊接结构的质量, 这些符号也是至关重要的。以下是一些常见的焊接符号, 它们还有其相应的解释:
1.基本符号：表示焊缝横断面形状的符号。
2.辅助符号：表示焊缝表面形状的符号。
3.补充符号：为了补充说明焊缝的某些特征而采用的符号
在焊接图纸之上, 焊接符号常常跟指引线、基准线以及尺寸标注一块儿运用, 从而构成一个完整的焊接标注体系。这些符号以及标注一同描绘了焊缝的具体要求, 保证焊接过程能够依照设计要求来开展。
用于焊接的符号, 还得遵照一定的国家标准与规范, 像GB324、ISO 2553、AWS A2.4之类的。这些标准对焊接符号的绘制方式作出规定，对尺寸比例予以设定, 对标注规则加以明确, 以此来保证焊接符号的一致性以及可读性。
一.焊缝的基本尺寸及相关概念
1. 焊趾：
焊缝表面与母材的交接处。
2. 焊缝宽度（B）：
焊缝表面两焊趾之间的距离。
3. 焊缝厚度：
在焊缝横截面中，从焊缝正面到焊缝背面之间的距离。

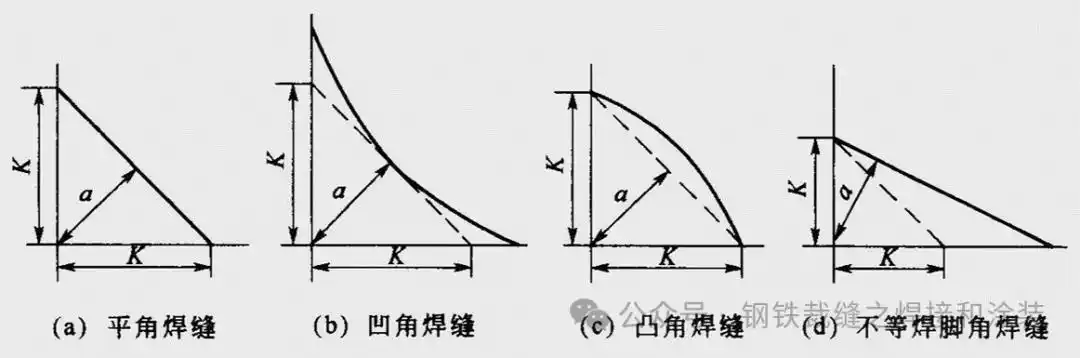

4. 焊脚尺寸：
在角焊缝的横截面模样里找出最大的呈等腰直角三角形样子, 此三角形中当属直角边的那般长度。
5. 焊脚：
在脚焊缝的横截面那儿, 存在着这样一个最小距离, 它是从一个直角面上那个焊趾出发, 朝着另一个直角面表面延伸过去的。
6. 熔深：
在焊接接头的横截面上，母材或前道焊缝熔化的深度；
7. 焊缝成形系数：
熔焊时，在单道缝横截面上焊缝宽度B与焊缝计算深度H的比值；
8. 余高：
超出母材表面连线上面的那部分焊缝金属的最大高度；
9. 焊根：
焊缝背面与母材的交接处；
10. 弧坑：
弧焊时，由于断弧或收弧不当，在焊道末端形成的低洼部分；
11. 熔池：
溶焊之际, 于焊接热源发挥的作用下, 焊件之上所形成的, 具备特定几何形状的, 液态金属的那一部分。
二.焊缝的基本搭接形式
平时常常会用到的焊接接头有这些, 分别是对接接头, T形接头, 十字接头, 搭接接头, 角接接头, 端接接头, 套管接头, 斜对接接头, 卷边接头, 锁底对接接头等等。

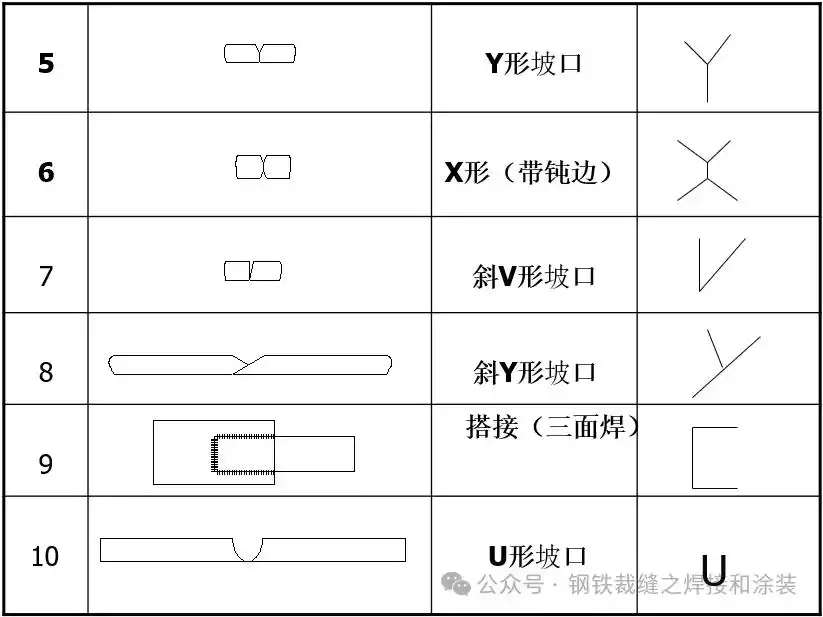

三. 焊缝的基本坡口形状

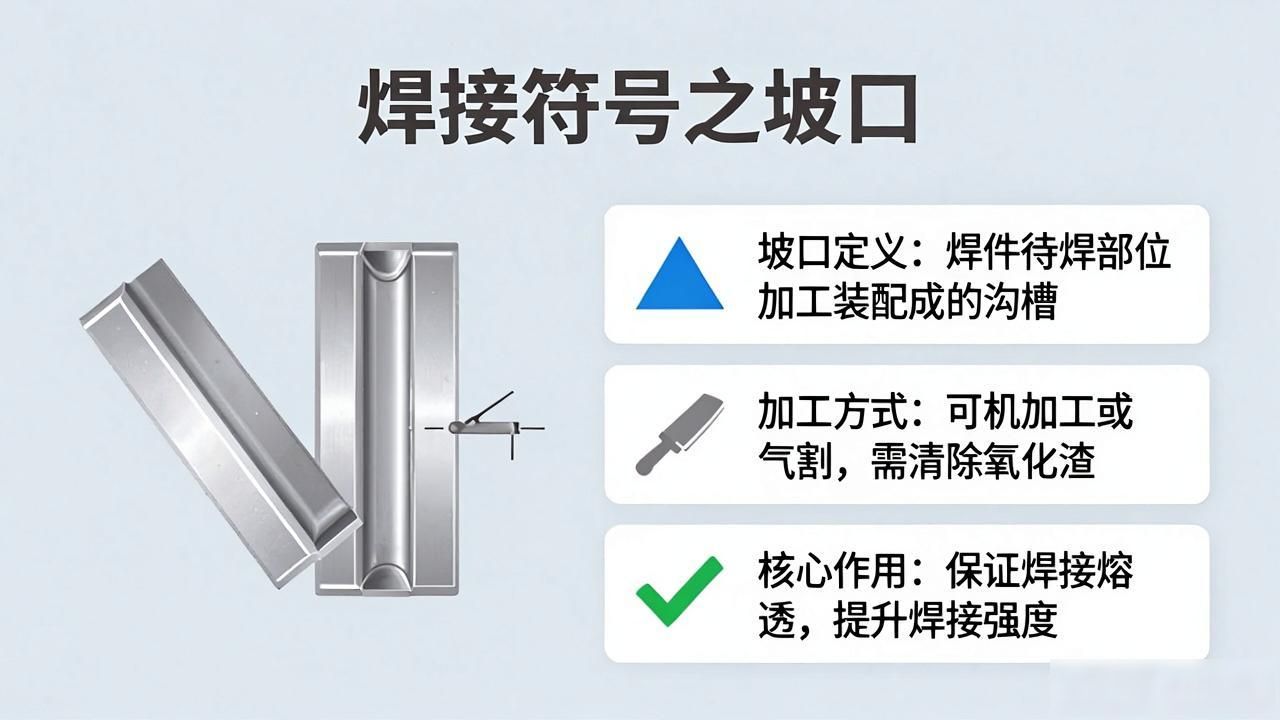

坡口, 是依据设计或者工艺的需求, 在焊件的待焊部位进行加工, 使其形成一定的几何形状, 之后经过装配, 最终构成的沟槽。
开坡口：用机械、火焰或电弧等加工坡口的过程。
开坡口的目的：
（1）其目的在于确保电弧能够深入至焊缝的根部, 从而让焊缝得以焊透, 进而获取良好的焊缝成形, 同时还便于进行清渣。
（2）针对于合金钢而言, 坡口在调节母材金属跟填充金属比例这方面, 也就是调节熔合比, 是能够起到相应作用的。
首先, 要依据钢结构的板厚情况, 采用相应的选择方式以及尺寸设计, 其次基于所选的焊接方法进行运用, 此外还得结合焊接工艺以及焊接位置才行。
1) 焊缝中填充的材料少；
2) 具有好的可焊性；
3) 坡口的形状应容易加工；
4) 便于调整焊接变形。
四. 焊缝的基本形式
焊缝：焊件经焊接后所形成的结合部分。
分类：
1、按空间位置可分为：平焊缝、横焊缝、立焊缝、仰焊缝；
2、按结合方式可分为：对接焊缝、角焊缝、塞焊缝；
3、按焊缝断续情况可分为：连续焊缝、断续焊缝；
4、按承载方式可分为：工作焊缝、联系焊缝。
首先, 焊缝是构成焊接接头的主体部分, 其次, 对接接头焊缝是焊缝的基本形式, 最后, 角接接头焊缝也是焊缝的基本形式。
五. 设计和选择焊接接头的主要因素
（1）保证焊接接头满足使用要求；
（2）接头形式能保证选择的焊接方法正常施焊；
（3）接头的形式应当尽可能地简单, 要尽可能地选用平焊以及自动焊这种焊接方法, 较少地运用仰焊及立焊, 而且最大应力尽量不要设置在焊缝上面。
（4）工艺用于焊接, 能确保接头于设计的温度里, 在有腐蚀介质的状况下, 正常开展工作。
（5）焊接产生的变形程度小, 应力也小, 能够满足施工要求针对所需技术、人员以及设备所提出的条件。
（6）尽量使焊缝设计成联系焊缝；
（7）焊接接头便于检验；
（8）焊接前的准备和焊接所需费用低；
（9）对角焊缝而言, 不宜去选择以及设计过大的焊角尺寸了, 经过试验证明, 大尺寸的角焊缝在单位面积上的承载能力是较低等情况。
六.焊接接头的表示方法
为了能让制造人员将自己所设计的结构或者产品准确无误地加工制造出来, 设计人员得把结构以及产品的施工技术条件, 在设计图样上详尽表述出来, 还得在设计说明书等设计文件上也详尽表述出来。
针对焊接接头, 设计人员通常会运用相关标准所规定的焊缝符号, 以及焊接方法代号来予以表示。
技术制图方法是可以被采用表达的, 然而, 若要借助图形或者文字, 将焊接接头的焊接加工要求以及各类注意事项予以详细呈现, 那么那是极为繁琐、极为复杂的。
需要指出焊接接头的类型, 形状, 尺寸, 位置，表面状况。还要指出焊接方法, 以及与焊接有关的各项条件。要极为简洁清晰地做到这事。采用标准规定的各种符号和代号是十分需要的。
表示焊缝的符号, 是用于在图纸之上, 将焊缝的形式, 以及焊缝的尺寸, 还有焊接的方法标注出来的符号。
GB324《焊缝符号表示法》, 其适用于金属熔焊和电阻焊, 对相关内容进行了规定, 同时, 《金属焊接及钎焊方法在图样上的表示代号》也进行了规定。
构成焊缝的符号有, 基本符号, 辅助符号, 补充符号, 焊缝尺寸符号, 以及指引线。

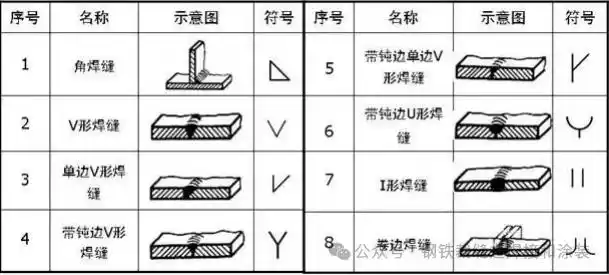

1.基本符号

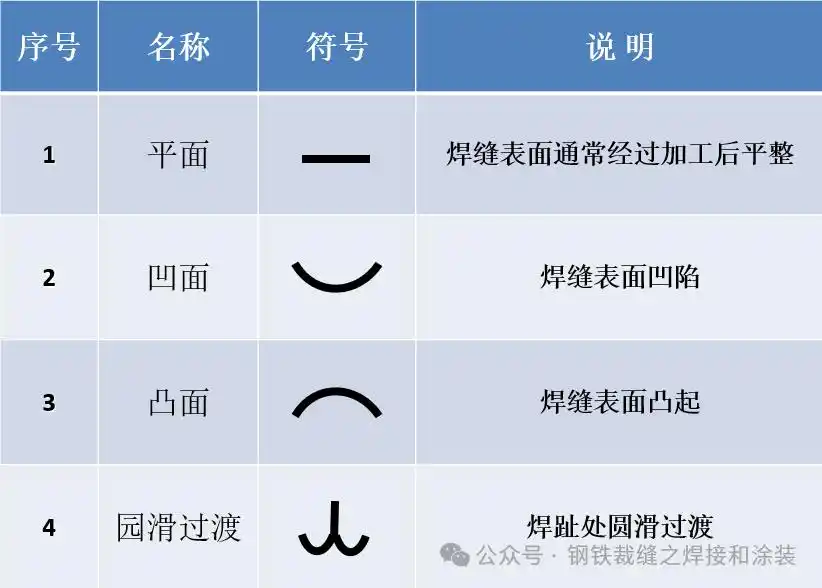

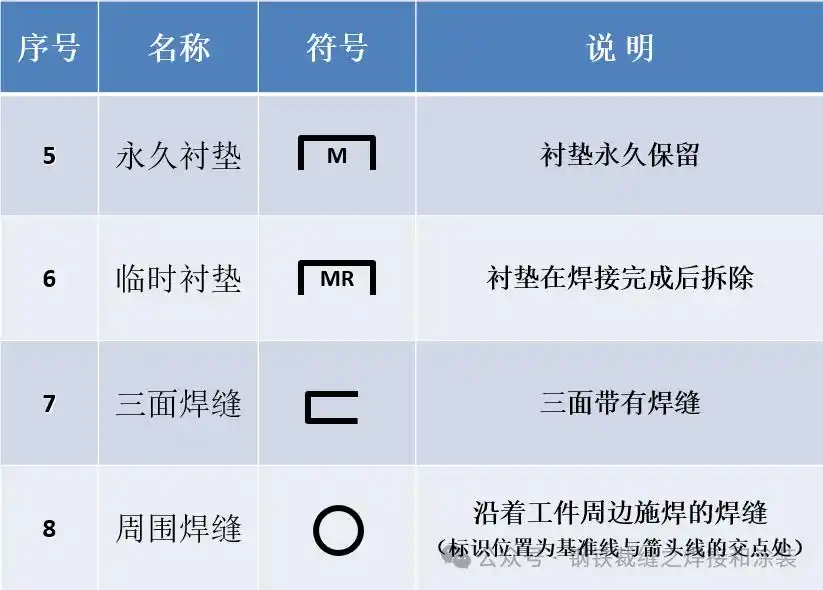

2.辅助符号, 补充符号

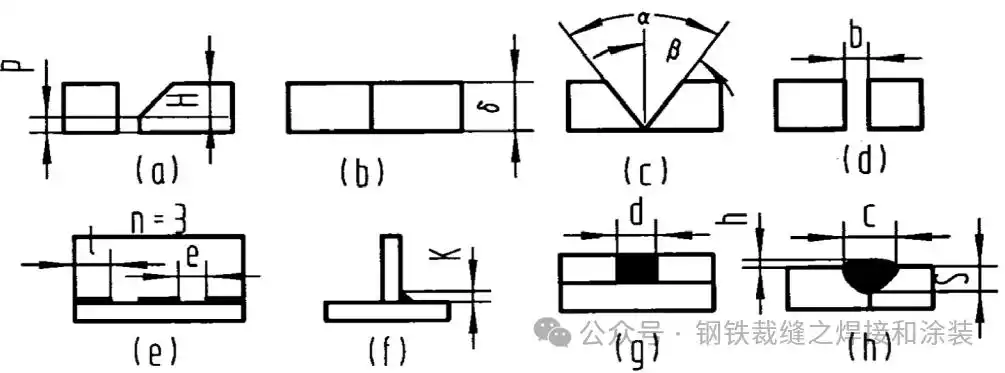

3. 焊缝尺寸符号
于焊缝基本符号的左侧对焊缝横截面上的尺寸予以标注, 像是钝边高度P、坡口深度H、焊角高度K之类的。要是焊缝的左侧不存在任何标注而且不存在其它解说的时候, 表明对接焊缝需完全焊透。
在焊缝基本符号的右边, 标注焊缝长度方向的尺寸其中包括焊缝段数 n, 焊缝长度 l, 焊缝间隙 e。要是基本符号右侧没有任何标注并且没有其他说明的话, 这就表明焊缝在整个工件长度方向上是连续的。在焊缝基本符号的上边或下边 , 标注坡口角度α ；坡口面角度β和根部间隙b。 在指引线的末尾表注相同焊缝的数量N和焊接方法。
七.基本符号和指引线的位置规定
1、基本要求
对于焊缝符号而言, 基本符号以及指引线属于基本要素。焊缝的精准位置一般是由基本符号与指引线两者之间的有关位置所决定的，具体的位置涵盖了:
—— 箭头线的位置
—— 基准线的位置
—— 基本符号的位置
2、指引线

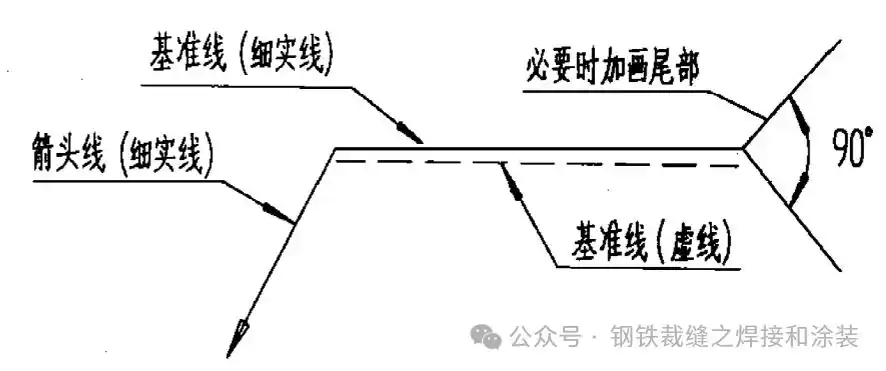

指引线由箭头线和基准线（实线和虚线）组成，见图。
箭头线通常对于焊缝位置没特别要求, 当箭头线径直指向焊缝时, 既可朝焊缝正面也能向焊缝反面指向 .不过, 在标注单边V形焊缝、带钝边的单边V形焊缝、带钝边的单边J形焊缝时, 箭头线要指向有坡口一侧的工件, 基准线的虚线还能够画在基准线实线的上方。
若箭头线径直指向焊缝, 那基本符号要标注在实线一侧, 就像图里角焊缝符号中的角焊缝符号那样。要是箭头线指向焊缝的另一侧的时候, 当箭头线指向焊缝的另一侧的时候, 基本符号得标注在基准线的虚线一侧。

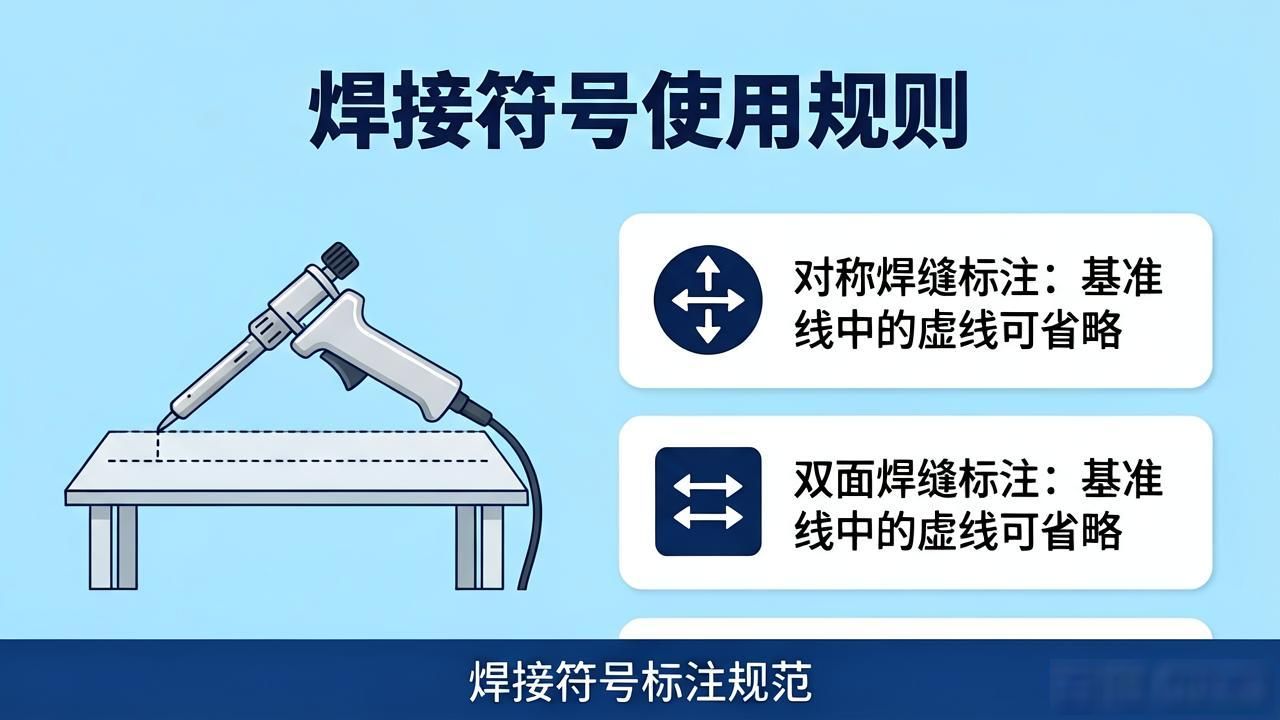

标注对称焊缝和双面焊缝时，基准线中的虚线可省略。
被划分在A区, 此区域属于主要功能区, 这里会标注基本符号, 还有特殊符号, 以及补充符号当中的垫板符号, 另外还包括辅助符号里的平面符号, 凸面符号, 凹面符号。
在B区, 这是属于补充功能区的区域, 它被布置在A区的上方或者下方, 这里标注着焊缝尺寸当中的坡口角α, 还有坡口面角度β以及根部间隙b。
C区, 于基本符号左面, 标记焊缝横截面上尺寸符号以及数值, 像钝边p, 坡口深度H, 焊角尺寸K, 余高h, 焊缝有效厚度S, 根部半径R, 焊缝宽度C, 还有熔核直径d。
D区, 需于基本符号的右侧位置, 去做交错焊缝符号的标注, 还要标注焊缝在纵向也就是长度方向的尺寸数值, 像焊缝段数n值, 以及焊缝长度l值, 还有焊缝间距e值, 这些都要标注。
E区：标注补充符号中的三面焊缝符号；
F区：标注补充符号中的现场焊缝符号和周围焊缝符号；
G区, 要去标注补充符号里的尾部符号, 在这个尾部符号之后, 还要标注相同焊缝的条数N值, 以及焊接方法代号, 再加焊缝质量和检测要求。
常用焊接方法在图样的表示代号

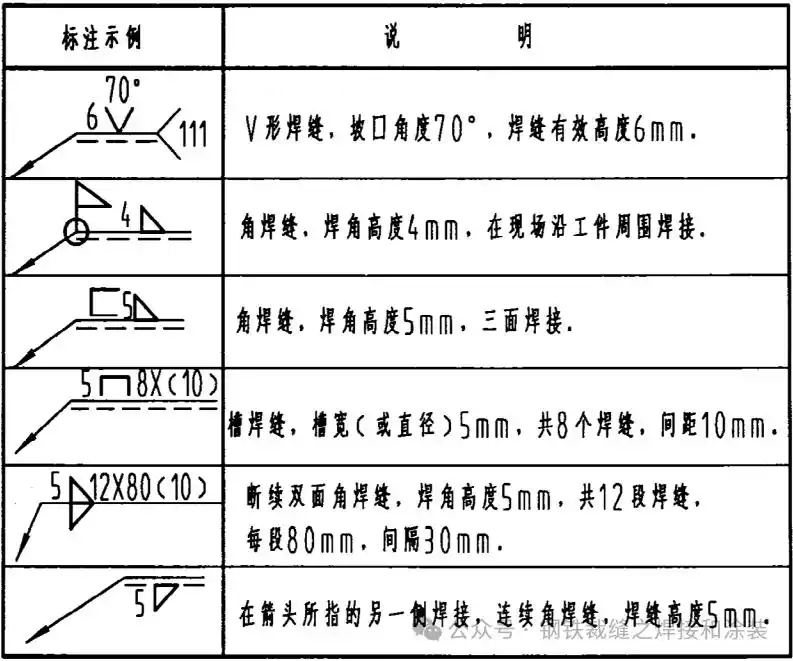

常见焊缝标注及说明：
如下图所示为断续焊缝的标注, 其中, n代表焊缝段数, 有一个表示焊缝长度（此长度不将弧坑计算在内）, e表示的是焊缝间距。
常见的焊缝标注错误。
八. 国际焊接符号标注的差异
1. 基准线那儿以及箭头一侧: 于国标里头, 还有欧标之中, 指引线包含一条实线, 跟一条虚线共同构成, 然而美标呢, 仅仅才有一条实线作为其指引线, 是这样的情况句号。
对于国标和欧标而言, 其箭头侧, 处于被标记在实线基准线一侧, 存在着这样的可能性, 有可能是在线上, 或者是在线的下面, 如同下面所展示的图那样；而美标的箭头侧, 仅仅能够被标注在实线基准线的下侧。不管是国标和欧标, 还是美标, 在有坡口的情形下, 箭头都得指向坡口侧, 就像下面这幅图所示那样。

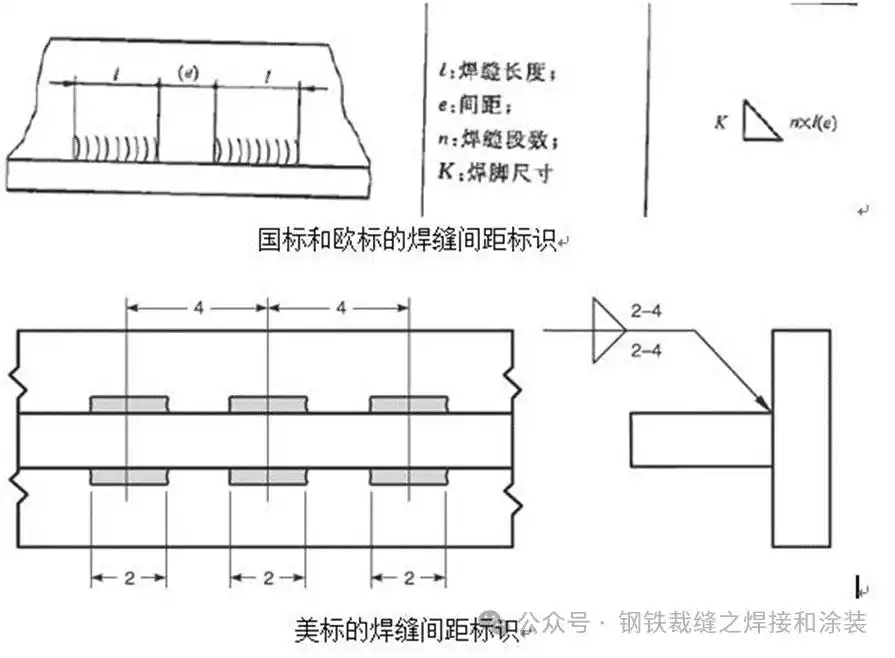

2. 断续角焊缝间距方面, 国标所定义的断续焊缝间距是两段相邻焊缝尾首端的距离, 欧标同样如此, 美标定义的却是两段相邻焊缝中心的距离。另外, 这两种标准的标注方式上也存在差异, 国标与欧标通常是把间距标注在括弧当中, 美标则是标注在破折号之后。
3.点焊缝
代表国标的点焊缝数量, 被标注于圆的后侧位置, 且情况如下所示图；属于美标的点焊缝数量, 被标记在圆的上下侧地方, 且形态如下所示图。
4. 国际焊接位置符号中存在着两个主要标准, 一个标准是美标ASME IX , 另一个则是AWS A3.0 , 还有就是国际标准, 这三套标准里, 美标ASME IX 、AWS A3.0与国际标准, 在焊接位置符号的表述上有着显著差别、例如, 美标采用1G来表示平焊, 采用2G来表示横焊, 而国际标准同样有着与之对应的符号来进行表示。
这些差异体现出不同国家乃至地区于焊接符号标注上面的习惯以及规定。在实际运用之中, 要依据具体的标准还有规范来开展焊接符号的标注, 从而保证信息的精准传递以及焊接工艺的正确施行。与此同时, 针对涉及国际合作的焊接项目而言, 需格外留意不同标准之间所存在的差异, 防止因标注不妥而引发的误解或者错误。
