焊接符号“Z”含义全解：什么是交错焊接？（深度解析）

焊接符号“Z”含义全解：什么是交错焊接？（深度解析）

在机械制图跟焊接工艺这两个领域当中, 图纸上面的任意一个符号, 都承担着关键的技术指令。当中, 焊接符号“Z”, 因为其特殊的形态以及功能, 常常会变成初学者甚至是一些有经验者识图时的疑惑之处。它并不是表示连续或者对称焊接, 而是意味着一种特定的焊缝布置形式, 也就是交错焊接。

此文会对焊接符号“Z”的含义予以系统剖析分析, 会对其标注方法进行仔细讲解详述, 会去说明其应用场景, 并且会把它与相似符号的核心区别梳理清楚捋顺, 以此来帮助您完全掌握这一关键重要标注。

一、核心定义：什么是“交错焊接”？

在国家标准像GB/T 324以及ISO焊接符号体系里, 明确表明“交错焊接” 意思的是焊接符号“Z”。

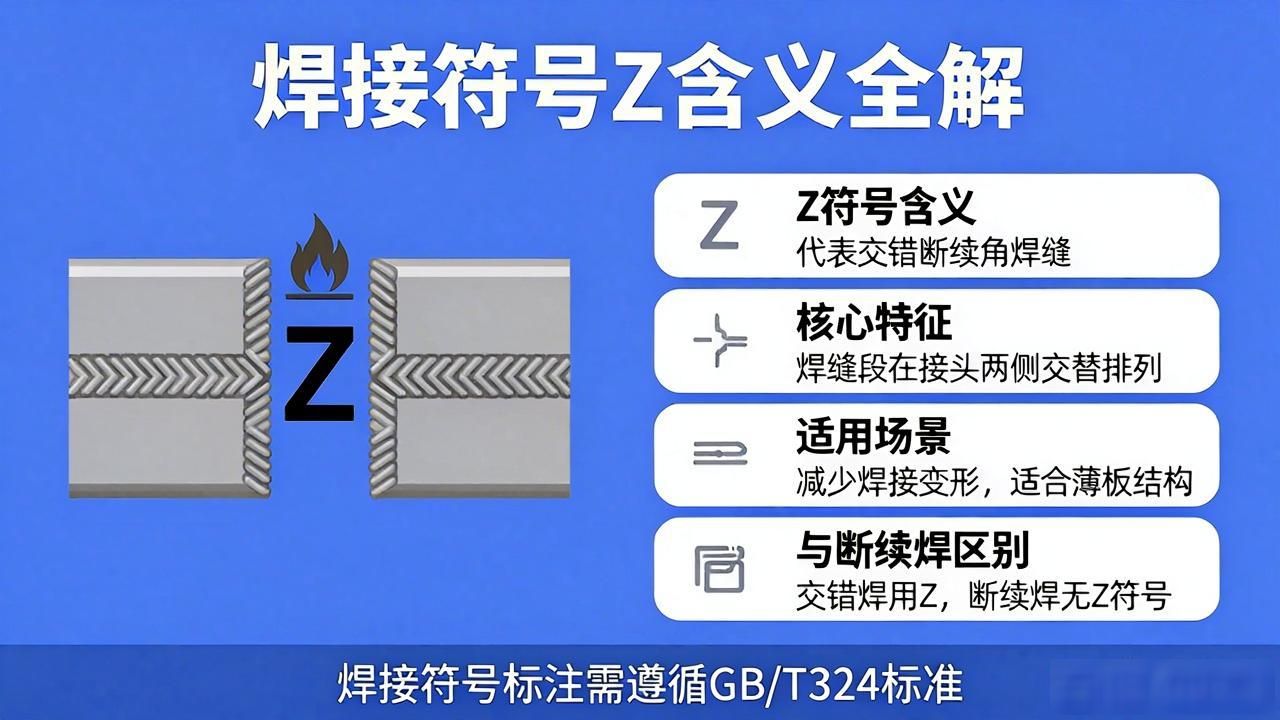

具体含义是, 在焊接接头的两侧, 或者是双面焊缝当中, 焊缝段并非连续进行施焊, 也不是在两侧处于对称位置进行间断施焊, 而是如同拉链的齿牙那般, 在两侧呈现交替的状态, 并且是错开排列的。这样的排列方式致使焊缝在接头的长度方向上呈现出间隔的情况, 以及位置交错的分布。

工艺目的, 交错焊接的主要目的在于, 最大程度减少焊接热输入集中而导致的变形, 特别适用于薄板结构的焊接, 可以通过把焊缝热量分散至接头的不同位置, 有效降低局部过热以及收缩应力, 进而控制工件的整体翘曲或者扭曲。

二、图纸上的标注：如何正确识读“Z”符号？

“Z”符号单单自身是没办法独立存在的, 它得作为补充的符号, 跟基本的焊缝符号一块结合着来用。

1、标注位置, “Z”常常被标注于基准线, 基准线乃是图纸里的实线, 在其尾部, 与焊缝尺寸、长度等参数一同并列。

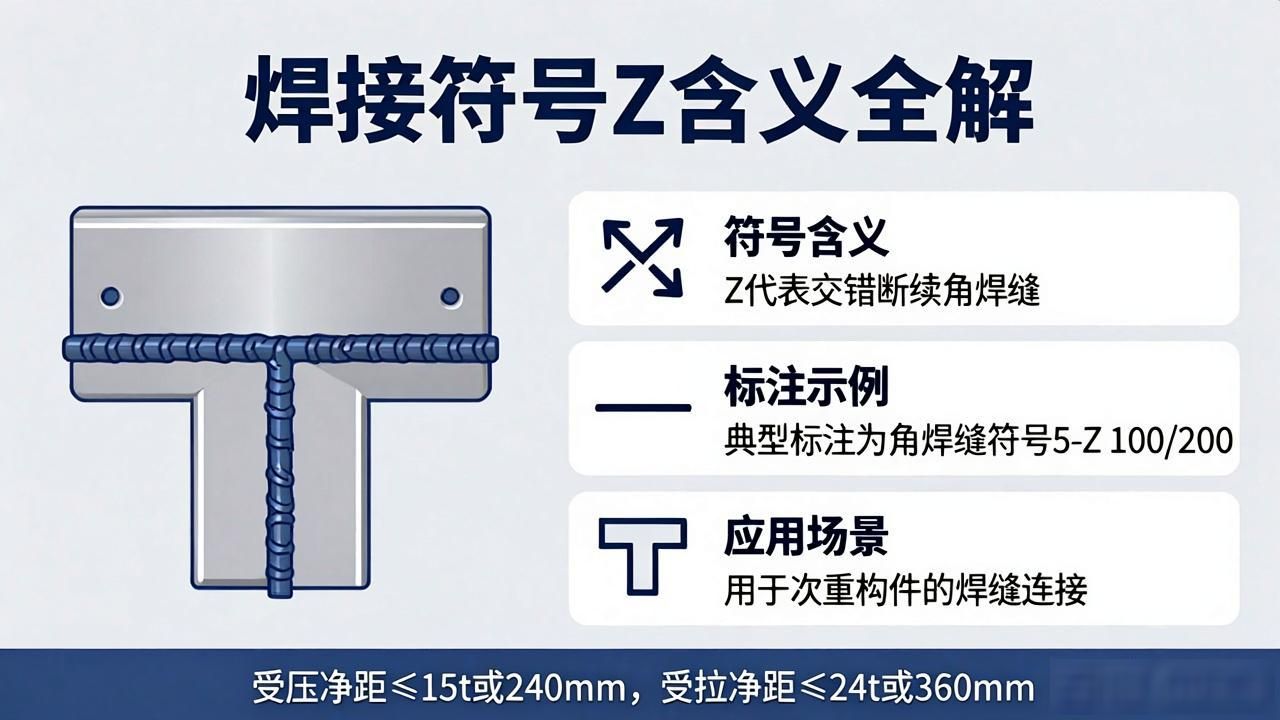

2、示例解读完整: 一个典型的标注, 它可能呈现为“角焊缝符号 5-Z 100/200”, 而这所表达的是。

角焊缝符号：焊缝类型为角焊缝。

5：焊脚尺寸为5mm。

Z：焊接方式为交错焊接。

焊缝段长度是100mm, 焊缝段之间的中心间距为200mm。而且, 因为有“Z”符号, 那100mm长的焊缝段在接头两侧是错开布置的。

重要提示: 要是图纸之上仅有“Z”, 却并未明晰焊缝段长度以及间距, 那么这般的标注属于不完整状态, 此时需要朝着设计方去确认具体参数。

三、关键区分：交错焊接 vs. 断续焊接

这是极易混淆的概念, 二者均为间断焊, 然而核心差异在于焊缝段的排列形式。

为了更直观地对比，我们通过下表进行辨析：

交错焊接与断续焊接对比表

特征

交错焊接 (符号：Z)

断续焊接 (无Z符号，仅标注长度/间距)

排列方式

从排列上错开, 接头一侧焊缝段, 那种中心位置, 正对着另一侧焊缝段间隙之中的中心位置。

对齐排列。接头两侧的焊缝段在长度方向上位置是对齐的。

符号标注

必须使用补充符号“Z”明确指示。

只采用无特殊符号状态, 凭借标注焊缝段的 关于长度的表示以及间距的描绘这种方式来表示, 像“50/150”这样。

主要目的

优化应力分布，显著减少变形，特别针对薄板、易变形结构。

焊材得以节省, 效率能够提高, 重量实现减轻, 并且连接强度得以保证, 一定程度上。常常被使用在意是可不关键有的或者强度要求并非很高的部位之中。

图示联想

像两排交错的拉链齿。

像两排对齐的虚线点。

具体来讲, 全部带有“Z”标识的焊接, 属于断续焊里的一种特别形式, 然而, 并非所有的断续焊都是交错焊, 判定的要点在于, 观测是否存在“Z”这个补充标识。

四、与其他选项的辨析

A. 在焊接形式里, 连续焊接属于最为常见的那种, 要是在图纸之中、没有什么特殊间断标注的情况下, 那么则会默认成连续焊接, 并且是不需要“Z”这个符号的。

B. 对称状的焊接, 是指于对称的构件或者接头两侧所开展的焊接, 其标注情形之下, 有可能会涉及到对称的轴线或者双面焊缝的符号, 而这跟“Z”所指示的那种交错排列的方式不相关联。

D. 一种焊接方式叫做断续焊接, 它特别指出是那种对齐排列的间断焊, 不是交错排列的，交错排列用“Z”来表示, 这二者有着本质区别, 就如同上文讲过的那样。

总结

工程图纸里, 焊接符号“Z”是极具精炼性且关键重要的指令, 它专门指向交错焊接工艺。此符号核心价值在于, 借助把焊缝段错开排列的方式来分散热应力, 这是控制薄板焊接变形的有效办法。识图过程中, 一定要把它和普通断续焊接区分开来, 牢牢记住“Z”表示“错开”, 并且要留意它必须跟具体的焊缝尺寸、长度、间距参数配合运用, 才可拼成完整指令。掌握这个符号, 就意味着您能够更精确地领会设计意图, 保障焊接结构的质量与精度。
