焊缝的基本搭接形式：
四、T形接头：
五、斜角接：

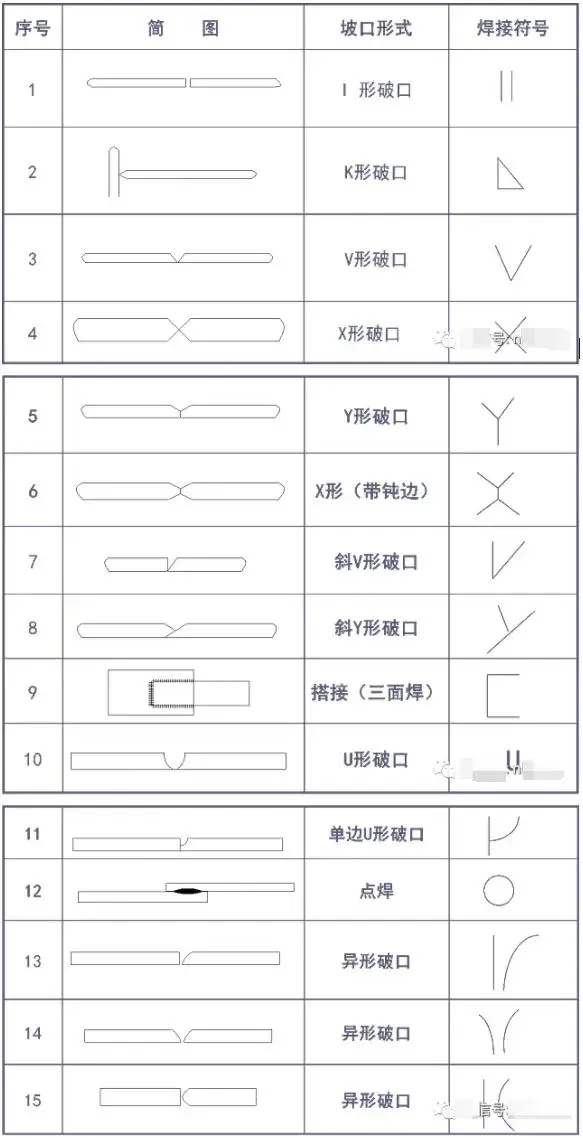

焊缝的基本破口形状：

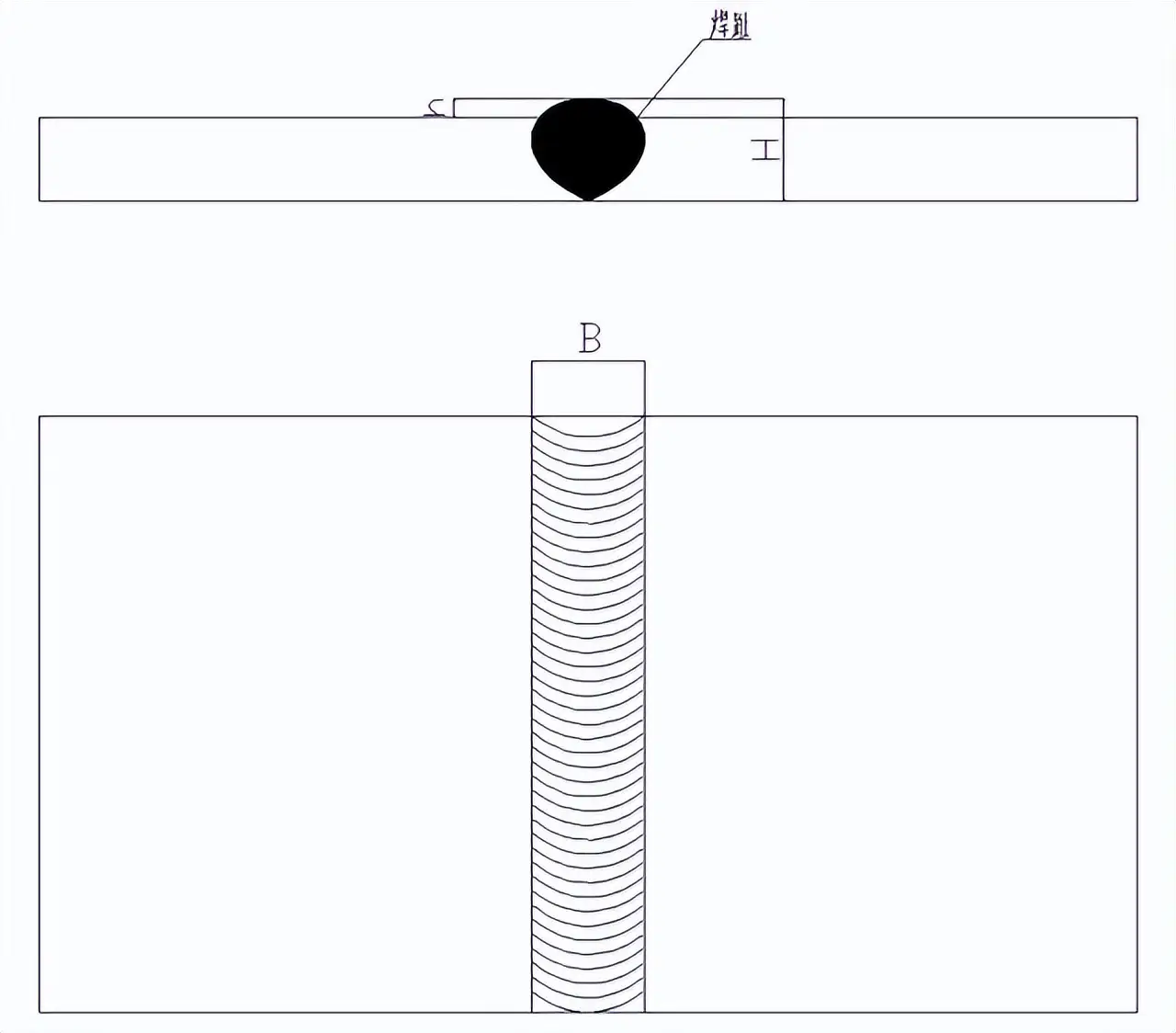

焊缝的基本尺寸及相关概念：
焊趾：焊缝表面与母材的交接处。
焊缝宽度（B）：焊缝表面两焊趾之间的距离。
焊缝厚度：在焊缝横截面中，从焊缝正面到焊缝背面之间的距离。
焊脚尺寸 , 是在角焊缝这个物体的横截面当中 , 所画出的最大的等腰直角三角形之中 , 直角边的长度。
焊脚, 是在脚焊缝的横截面里, 从一个直角面上的焊趾, 到另一个直角面表面的, 最小距离。
熔深：在焊接接头的横截面上，母材或前道焊缝熔化的深度；
熔焊的时候, 存在着一个比值, 这个比值是单道缝横截面上的焊缝宽度B与焊缝计算深度H的比, 我们把它称作焊缝成形系数。
余高：超出母材表面连线上面的那部分焊缝金属的最大高度；
焊根：焊缝背面与母材的交接处；
弧坑是这样一种情况, 在弧焊的时候, 因为断弧或者收弧的方式不合适, 从而在焊道的末端形成了那种低洼的部分呢。
熔池是这样一种部分, 它是在熔焊的时候, 在焊接热源发挥作用的情况下, 在焊件之上形成的, 且具有一定几何形状的液态金属部分。
破口角度：两破口之间的夹角；
破口面角度：待加工破口的端面与破口面之间的夹角；
焊接符号：
一、焊接符号的定义, 乃是指表示在图样之上标注焊接方法, 体现焊缝形式以及显示焊缝尺寸等技术内容的符号。
二、焊接符号的组成：
（一）焊缝符号：
1.基本符号：表示焊缝横断面形状的符号。
2.辅助符号：表示焊缝表面形状的符号。
3.补充符号：为了补充说明焊缝的某些特征而采用的符号。
（二）指引线：由箭头线和基准线组成。
（三）焊缝尺寸符号：表示焊缝形状尺寸的符号。

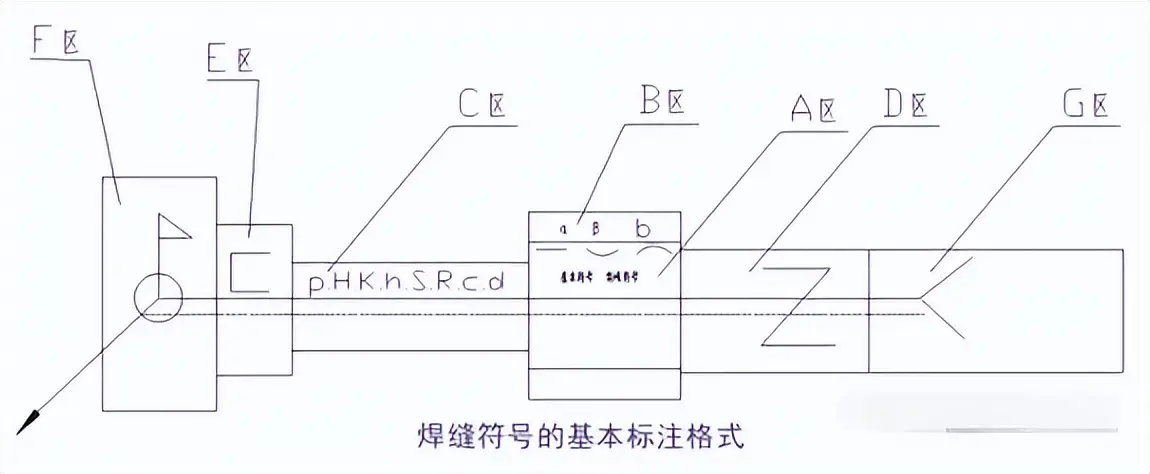

三、焊缝符号在图样上的标准位置说明：
标准里, 对此作出规定, 那就是焊缝符号、尺寸符号以及尺寸数值, 于指引线上的标注位置是明确的, 绘制焊接图之际, 得严格去遵守。
在将符号以及数值针对基准线标注位置这件事上, 被划分成了A到G这七个区, 各个区针对基准线而言的位置保持固定, 不管标注时箭头线向着何种方向发生变化, 其所对应的相对基准线的这样的位置, 是不会产生变更的。
A区, 它属于主要功能区, 在其中标注基本符号, 还有特殊符号, 包含补充符号里的垫板符号, 以及辅助符号中的平面符号、凸面符号、凹面符号。
B区, 它属于补充功能区。它被布置在A区的上方, 或者被布置在A区的下方。那在标注焊缝所需尺寸之时要标注坡口角度α, 还要标注坡口面角度β, 同时也要标注根部间隙b。
C区: 于基本符号之左侧, 标注焊缝横截面上的尺寸符号跟数值, 像钝边p、坡口深度H、焊角尺寸K、余高h、焊缝有效厚度S、根部半径R、焊缝宽度C以及熔核直径d。
D区, 于基本符号的右边那一侧, 去实施标注交错焊缝符号之举, 亦要对焊缝在纵向也就是作为长度方向的尺寸数值予以标注, 像是焊缝段数n值、焊缝长度l值以及焊缝间距e值这般的数值。
E区：标注补充符号中的三面焊缝符号；
F区：标注补充符号中的现场焊缝符号和周围焊缝符号；
G区, 要对补充符号里的尾部符号予以标注, 在尾部符号之后, 需标注相同的焊缝条数N值, 以及焊接方法代号、焊缝质量和检测要求。
四、常用焊接方法在图样的表示代号：
代号
焊接方法
代号
焊接方法
135
MAG焊（CO2）
111
手弧焊（涂料焊条）
21
点焊
114
药芯焊丝电弧焊
141
TIG焊
12
埋弧焊
131
MIG焊
25
电阻对焊
23
凸焊
952
烙铁软钎焊
气焊
751
激光焊
电阻焊
155
等离子弧MIG焊
举例：
例1：
表示：焊高3，交错焊接，焊缝长50，间隔30，现场配焊。
例2：
表示：焊点直径5，焊点数量10，间隔30。
例3：
表示: 焊接的高度是3, 围绕着全部进行焊接, 运用CO2气体保护焊来连接, 总共存在5处。逗号。
例4：
这般表示: 焊高属于3的范畴, 呈现斜V形坡口这种形态, 焊缝的表面要作到磨平的状态, 焊缝长度计30, 总共是5段之数, 运用CO2气体保护焊这种方式来施行焊接。
焊接识图的基本知识：
一、图纸的基本结构：
