立马看懂焊接符号标注，超详细！

1：焊缝基本符号

2：常用坡口符号

3：补充符号

4：指引线与尺寸符号

5：焊接符号标注示例

请注意, 其中焊缝之尺寸符号以及所选用的范围这两者, 是当介绍基本符号之际, 一并进行介绍的, 并且仅仅只会介绍和基本符号有关联的那一部分。

有关于焊缝标注的示例, 位于见下图的状况。在图里所呈现的焊缝符号当中, 存在着基本符号, 具体是图中数字8后面跟着的那个符号, 还有补充符号, 此为图中的一面黑旗, 另外还有指引线以及焊缝尺寸符号。

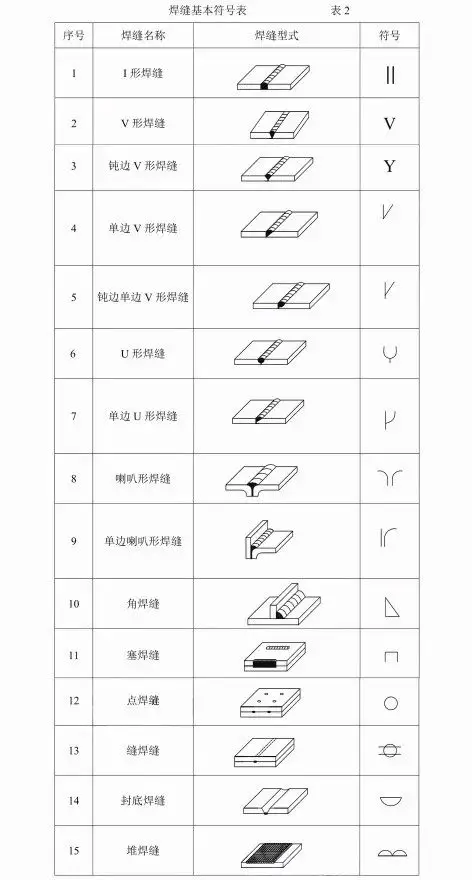

焊缝部分, 基本符号是用来表示焊缝截面形状的那种符号, 像I形焊缝, V形焊缝, 带钝边V形焊缝, 角焊缝, 封底焊缝之类的, 基本符号以及辅助符号, 在图纸之上是用粗实线开展绘制的, 引出线则是用细实线去绘制。具体的符号可见下面这个表格。

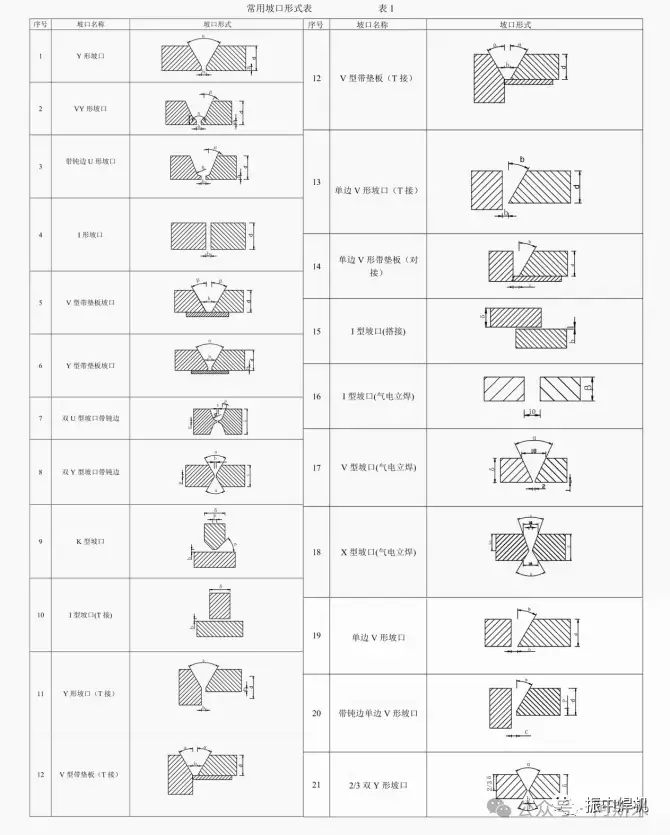

常用坡口形式如下：

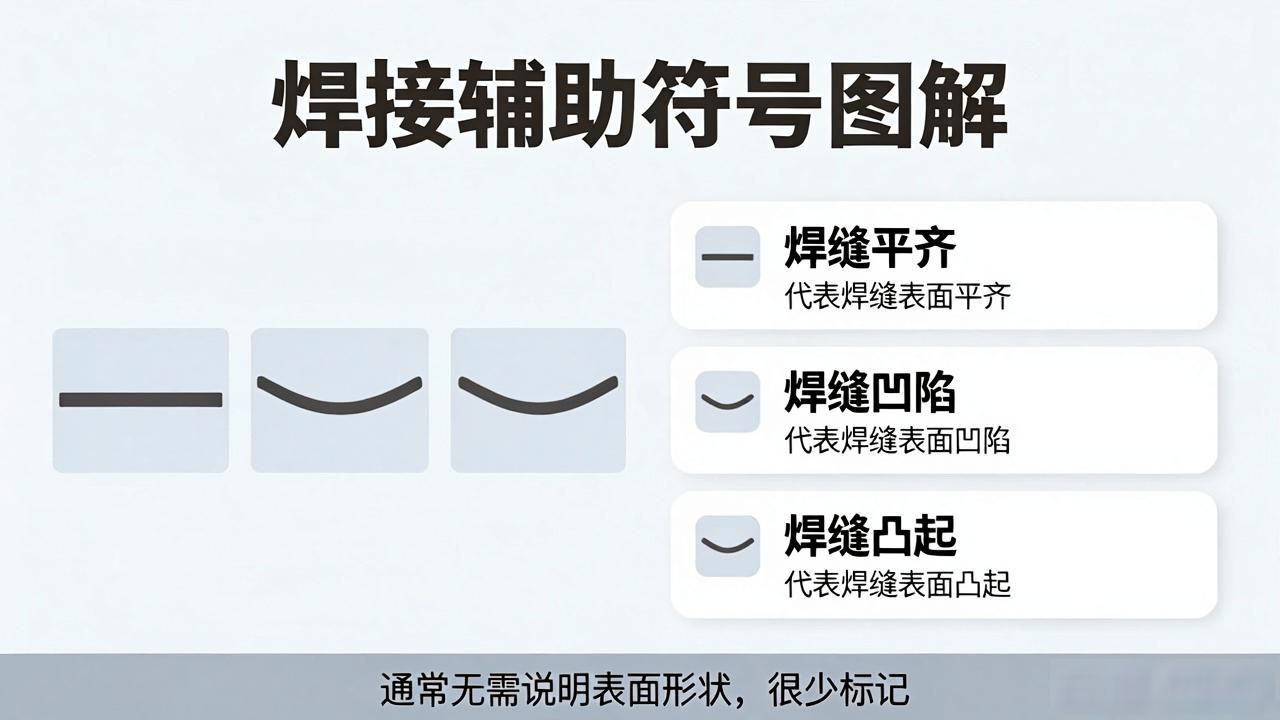

有着表明焊缝表面形状特征功能的是辅助符号。辅助符号存在三种, 它们所分别代表的是焊缝表面呈现平齐状态、焊缝表面出现凹陷情形、焊缝表面展现凸起状况。在通常情形涵盖到的状况下, 由于并没有对焊缝的表面形状进行确切说明这种需求, 所以辅助符号常常不会被标记。

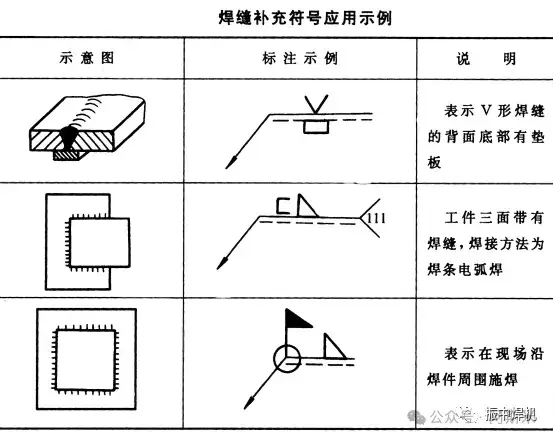

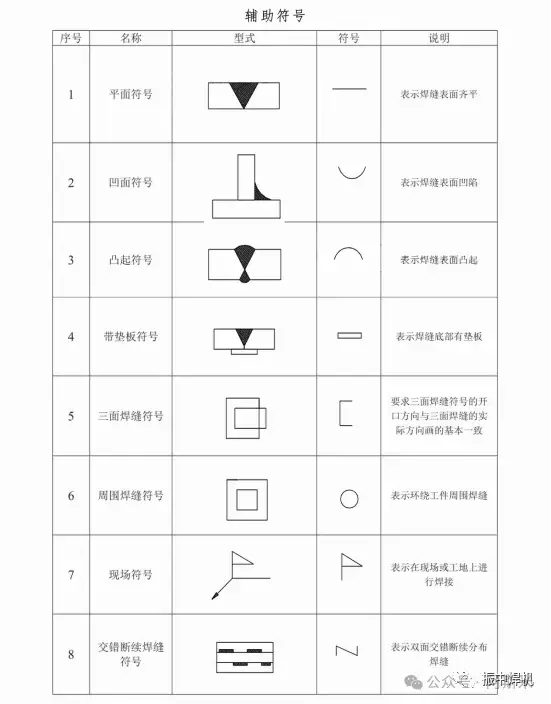

有的时候, 要对焊缝的某些特征加以补充说明, 这就需要借助其它的符号来进行表示。补充符号当中应用的示例, 可以参考见诸于下面的表格。

然而是为了完完全全地将焊缝表示出来, 除去以上那些符号之外, 还应当涵盖指引线, 还有一些尺寸符号以及数据。

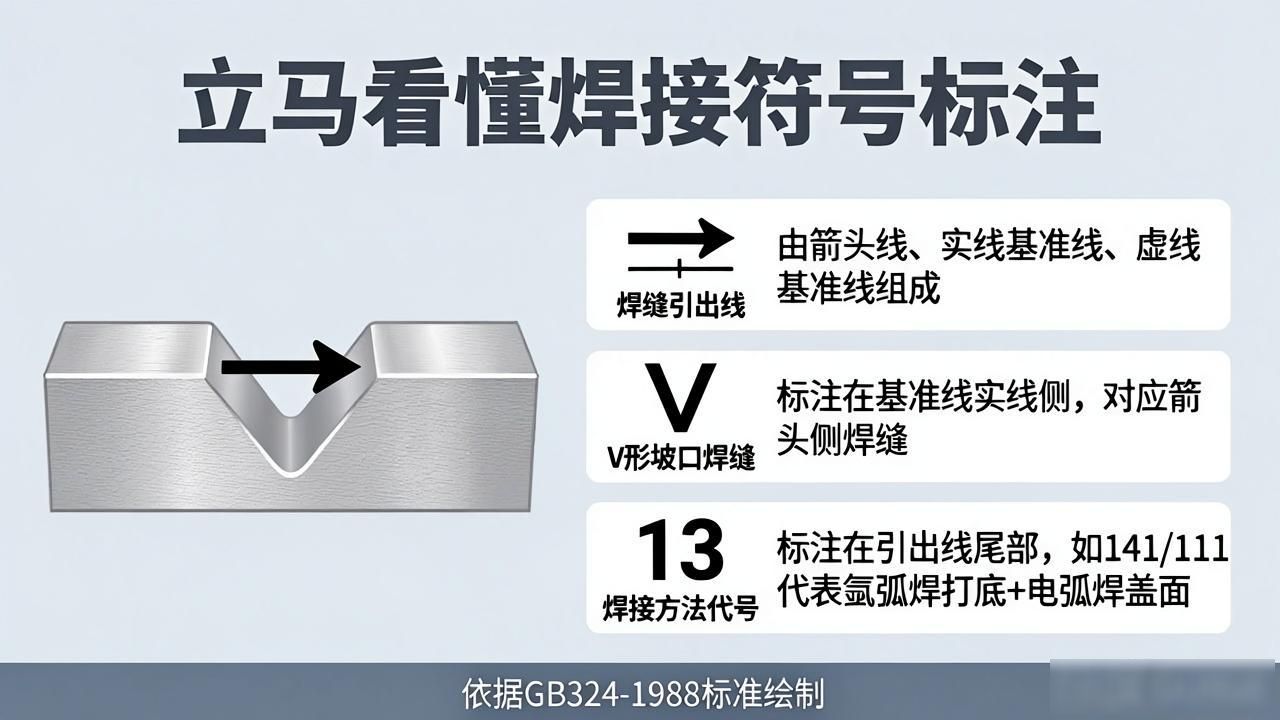

指引线一般是由带有箭头的那部分指引线组成的, 同时还由两条基准线构成, 其中一条基准线是实线, 而另一条基准线是虚线, 就如同上图a所展示的那样。

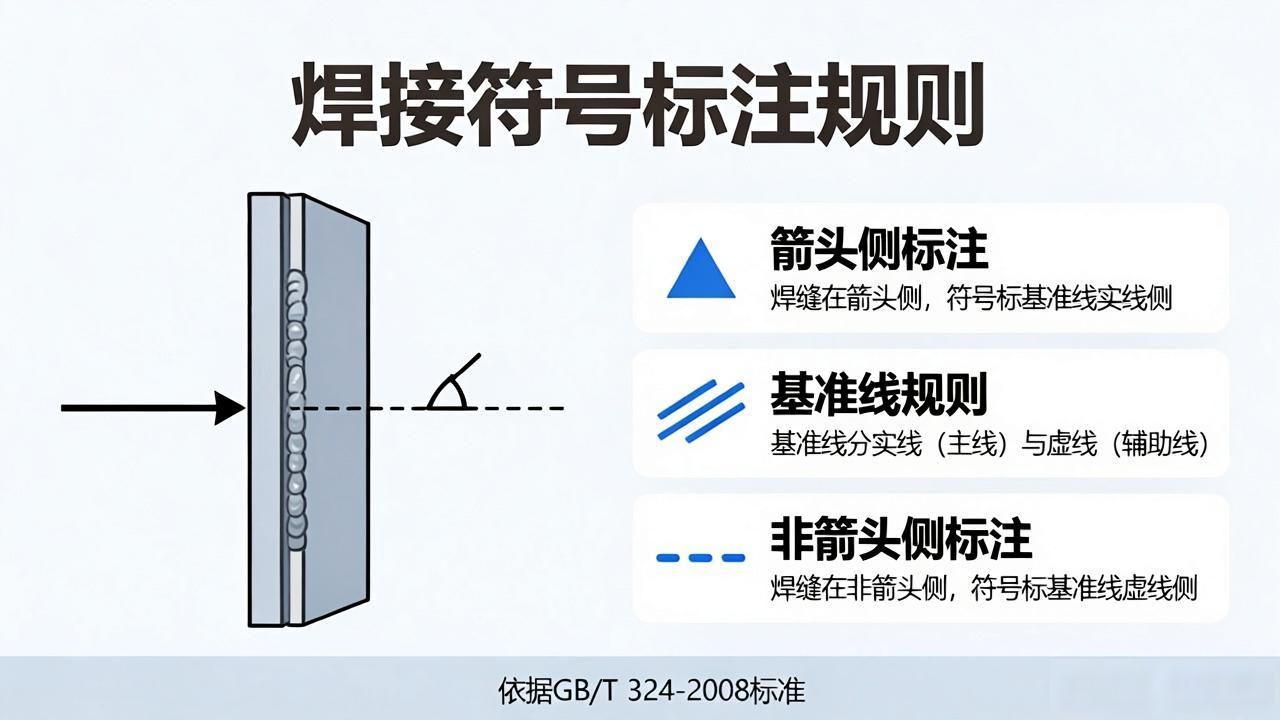

要是焊缝处于接头的箭头那一侧, 那么就要把基本符号标注在基准线的实线那边, 就如同图b那样。

若是焊缝处于接头的非箭头那一侧, 那么就要把基本符号标注在基准线的虚线那边, 就如同图c所示。

标注对称焊缝及双面焊缝时，可不加虚线，如图d。

焊缝尺寸数量繁多, 在对实际焊缝进行标注之际, 要是尺寸相关要点缺少, 便直接于焊缝符号上加以标注。有时鉴于要更为清晰地将焊缝的形式予以呈现, 就会运用机械制图的方式来予以表示。

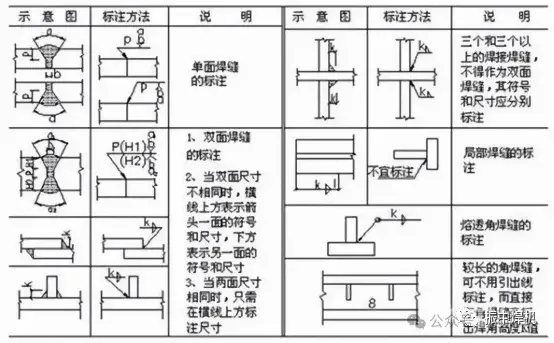

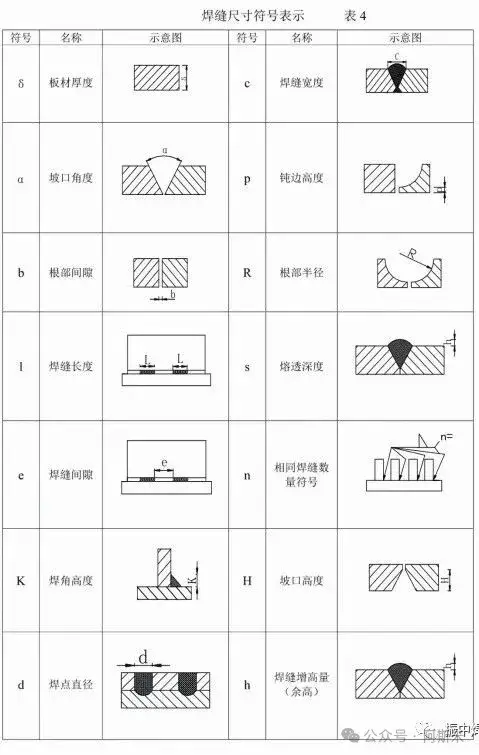

下表列出了一些常见焊缝尺寸的标注实例：

注：关于尺寸符号的说明

1、 在基本符号右边, 没有任何标注, 并且也没有其他说明的情况下, 这意味着焊缝在工件的整个长度范畴内都是连续的。

2、 当基本符号左侧没任何标注, 同时又不存在其他说明的情况下, 这意味着对接焊缝得完全焊透。

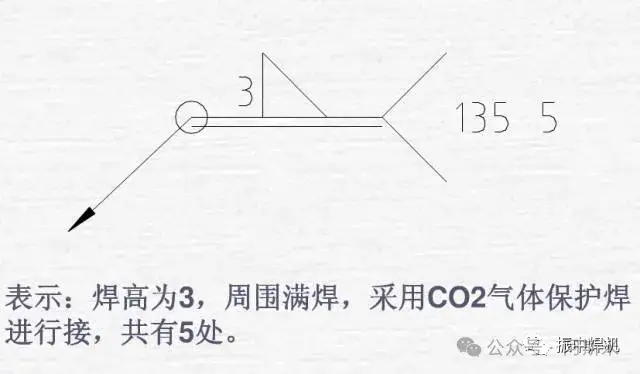

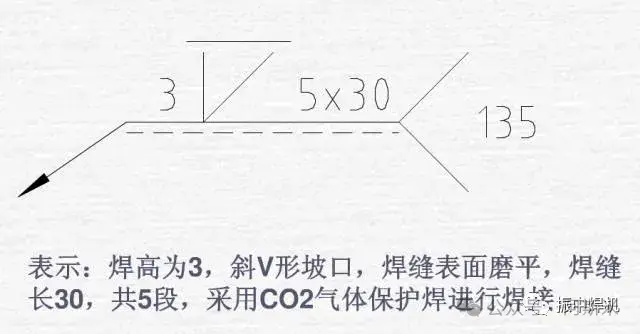

个别焊接符号标注图解示例：
