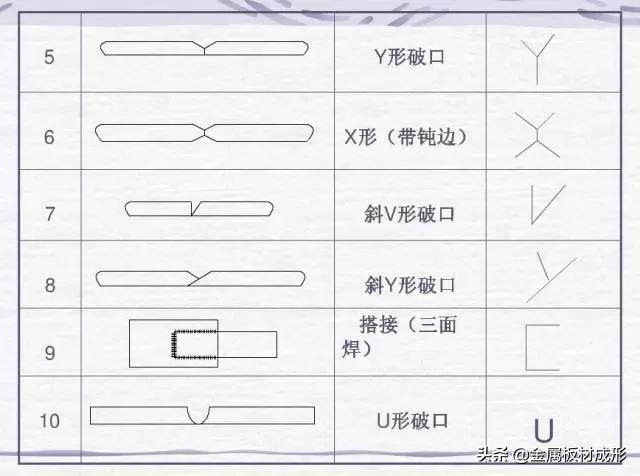

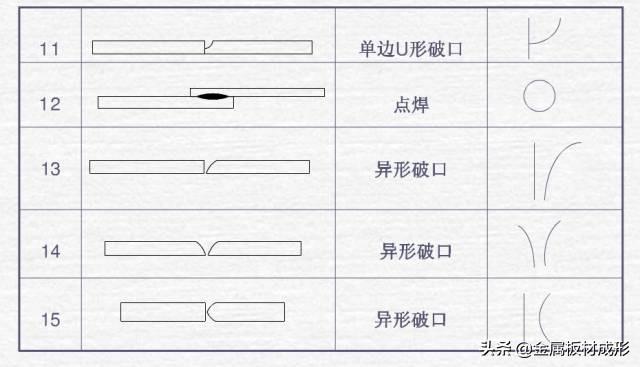

坡口符号

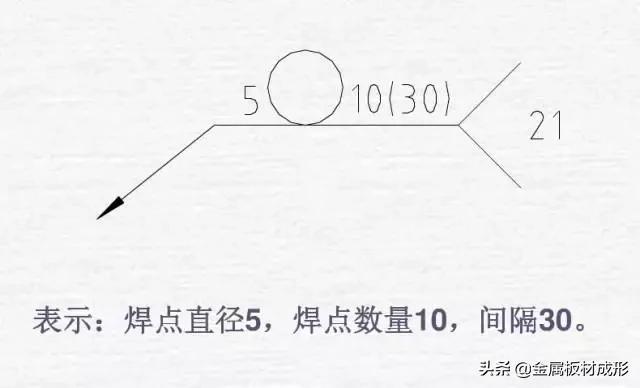

焊接图纸符号标注图解示例

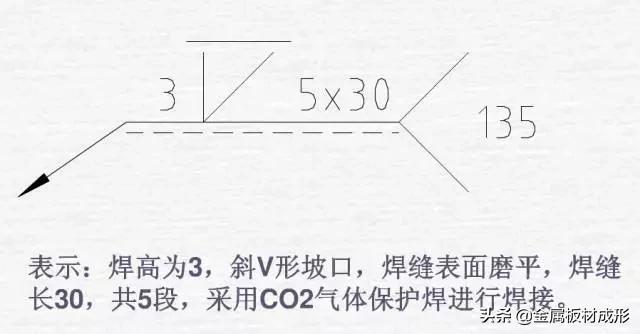

焊接符号标注实例及方法

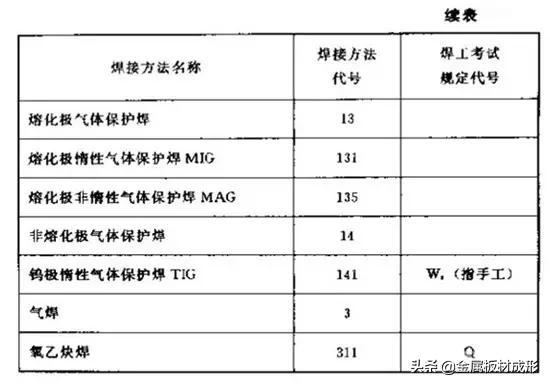

焊接结构图样里会有焊接方法, 它能按照85规定的国家标准, 用阿拉伯数字去表示, 标注在指引线尾部。常用焊接方法代号在表3-9里呈现。要是方法是组合焊接, 可用“/”来分开, 左侧代表正面或者盖面的焊接方法, 右侧代表背面或者打底的焊接方法。比如V形焊缝先采用钨极氢弧焊打底, 随后用手工电弧焊盖面, 就表示成141/111。

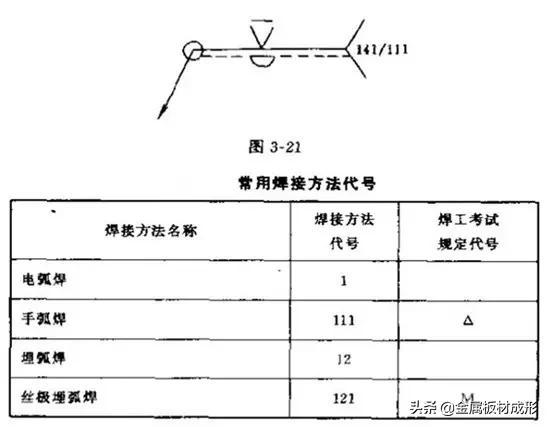

图3-21展示了焊缝符号以及焊接方法代号的标注示例, 此图呈现的是V形坡口对接焊缝, 背面进行封底焊, 正面焊缝表面处于齐平状态, 对于焊接方法, 打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊采用手工电弧焊。
焊接方式代号
焊接符号表示方法

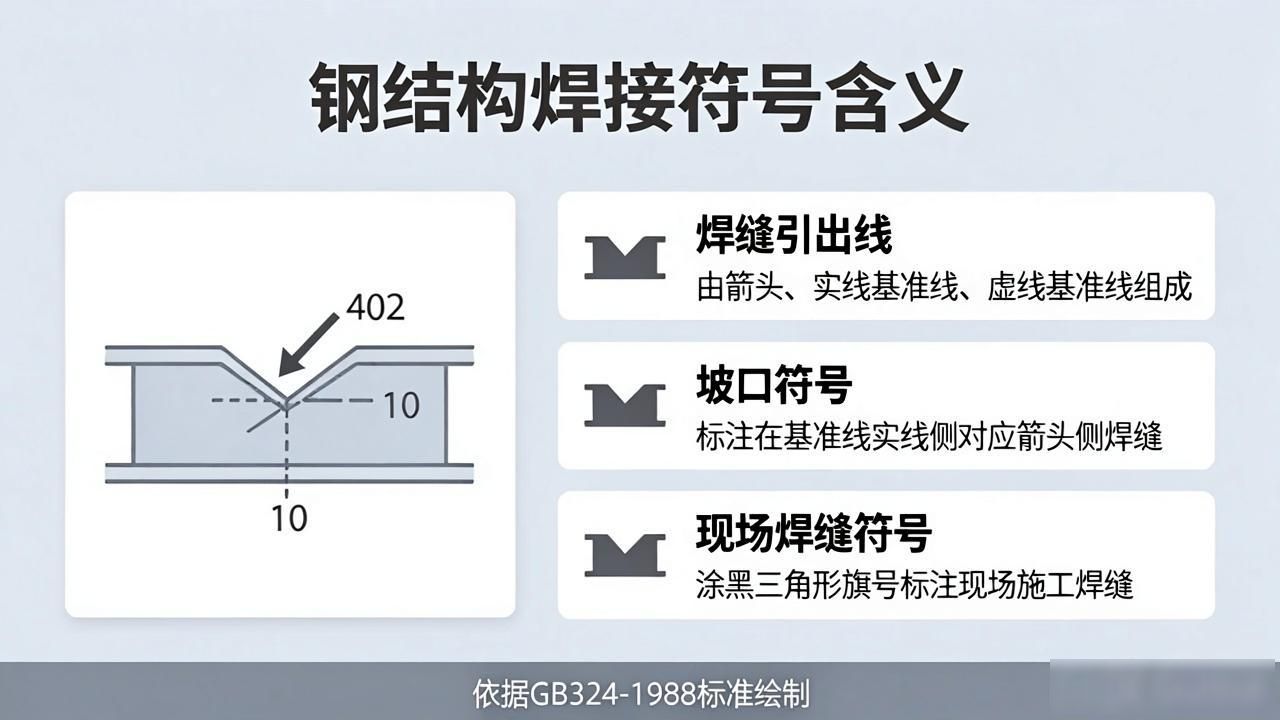

钢结构焊接符号含义大全
依据GB324一1988《焊缝代号》来绘制的是钢结构焊接符号, 钢结构一般属于建筑学科, 它属于建筑行业, 所以在钢结构焊接符号的标注里常常伴随有建筑符号、型钢符号、螺栓符号以及铆钉符号等。

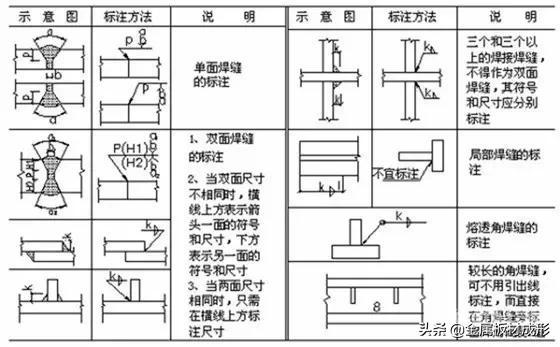

钢结构焊缝符号表示的方法及有关规定
1、用来表示焊缝的引出线, 是由箭头以及两条基准线共同构成的。这两条基准线之中, 有一条呈现为实线状态, 而另一条则呈现为虚线状态, 并且它们的线型都是细线条样式。
2、能够画在基准线实线上面的是基准线的虚线, 也能够画在基准线实线下边, 基准线通常应当跟图样的标题栏保持平行, 只有在特殊条件的情况下才会跟标题栏垂直。
3、要是焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那边；要是焊缝处于接头的并非箭头的那一侧, 那么基本符号会标注在基准线的虚线那边。
4、当为双面对称焊缝时。基准线可不加虚线。
5、对于箭头线与焊缝相对的位置而言, 通常情况下并没有特别的要求, 然而, 当进行单边形焊缝的标注之时, 箭头线需要指向拥有坡口的那一侧的工件。
6、相交或者相切的, 是基本符号、补充符号跟基准线, 用粗实线表示的, 是与基准线重合的线段。
7、焊缝的基本符号是粗实线，辅助符号也是粗实线, 补充符号（除尾部符号）同样是粗实线, 尺寸数字原则上也是粗实线, 而非粗实线的是尾部符号, 尾部符号用于标注焊接工艺以及方法等内容。
8、有这样一种情况, 是在处在同一图形之上, 当焊缝所处的形式、断面的尺寸以及辅助要求, 这些方面全部都相同的时候, 那么就能够只挑选一处来标注焊缝的符号以及尺寸。并且还要额外加注“相同焊缝的符号”, 这个相同焊缝符号呈现为3/4圆弧的样子, 它被画于引出线的转折之处。
当处于同一图形之上时, 倘存在数种同样的焊缝, 那么可行的办法是将那些焊缝进行分类而后编号标记, 并且把它们标注于尾部符号的范围之内, 其中分类编号所采用的分别是A、B、C……而在同一类焊缝当中能够挑选一处来标记代号。

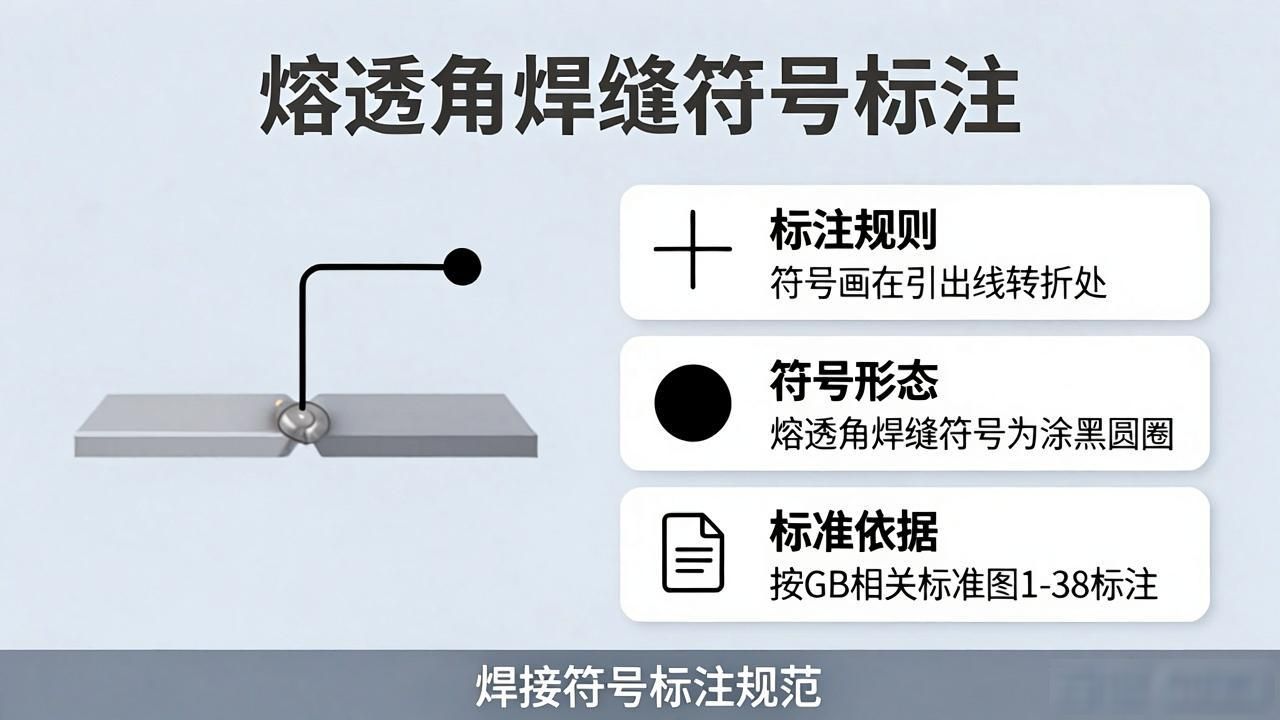

9、应按图1 – 38所示方式标注熔透角焊缝的符号, 熔透角焊缝的符号是涂黑了的圆圈, 此带涂黑圆圈标记画在引出线的转折处。
10、凭借形状之中比较长的那种角焊缝, 像是焊接实腹钢梁的翼缘处的焊缝, 在进行标注的时候, 能够不使用引出线来进行标注。而是可以直接在角焊缝的旁边, 去标注焊缝尺寸的值K。
11、当于连接长度范围之中, 仅仅只是局部的区段存在焊缝的情况下, 则依据图1-40进行标注, K代表的是角焊缝焊脚尺寸。
12、倘若焊缝分布并非规则状态, 于标注焊缝符号之际, 在焊缝那里添加中实线借以表示能够看见的焊缝, 又或者添加栅线用来表示无法看见的焊缝。
13、两个相互焊接的焊件, 若属于单面焊那种带有双边不对称坡口的焊缝情况, 那么引出线的箭头会指向有着较大坡口的那个焊件。

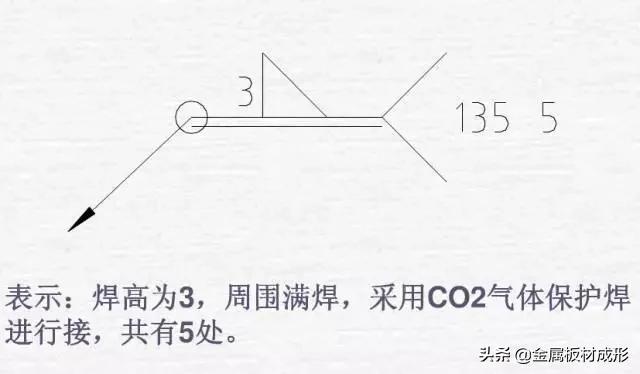

14、表明环绕工作件周围的围焊缝的符号, 是用圆圈来进行表示的, 这个圆圈要画在引出线的转折之处, 而且还要标注出其焊角尺寸K。
15、当存在三个或者超过三个的焊件彼此进行焊接时, 其焊缝不可以当作双面焊缝来标注, 焊缝符号以及尺寸应当各自标注。

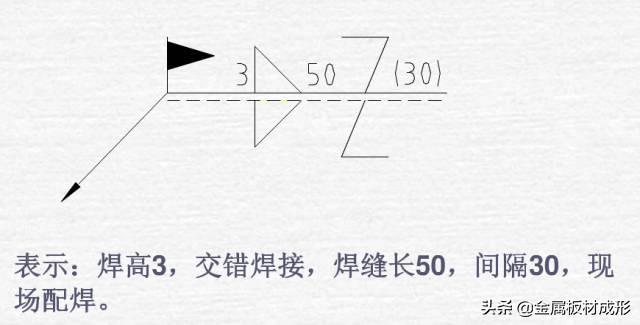

16、在处于施工进程中的场地内开展焊接工作的焊件, 其焊缝是需要标注“现场焊缝”这个符号的。现场焊缝符号呈现为被涂黑的三角形旗号形状, 它被绘制于引出线出现转折的那个地方。
17、两个相互焊接的焊件, 在其中只有一个焊件带有坡口的情况下, 比如说呈现单面V形这种样式时, 引出线的箭头所指向的便是该带坡口的焊件。
举例

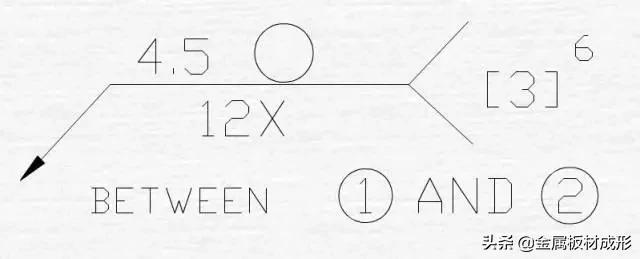

欧美焊接符号举例
4.5——表示焊点直径

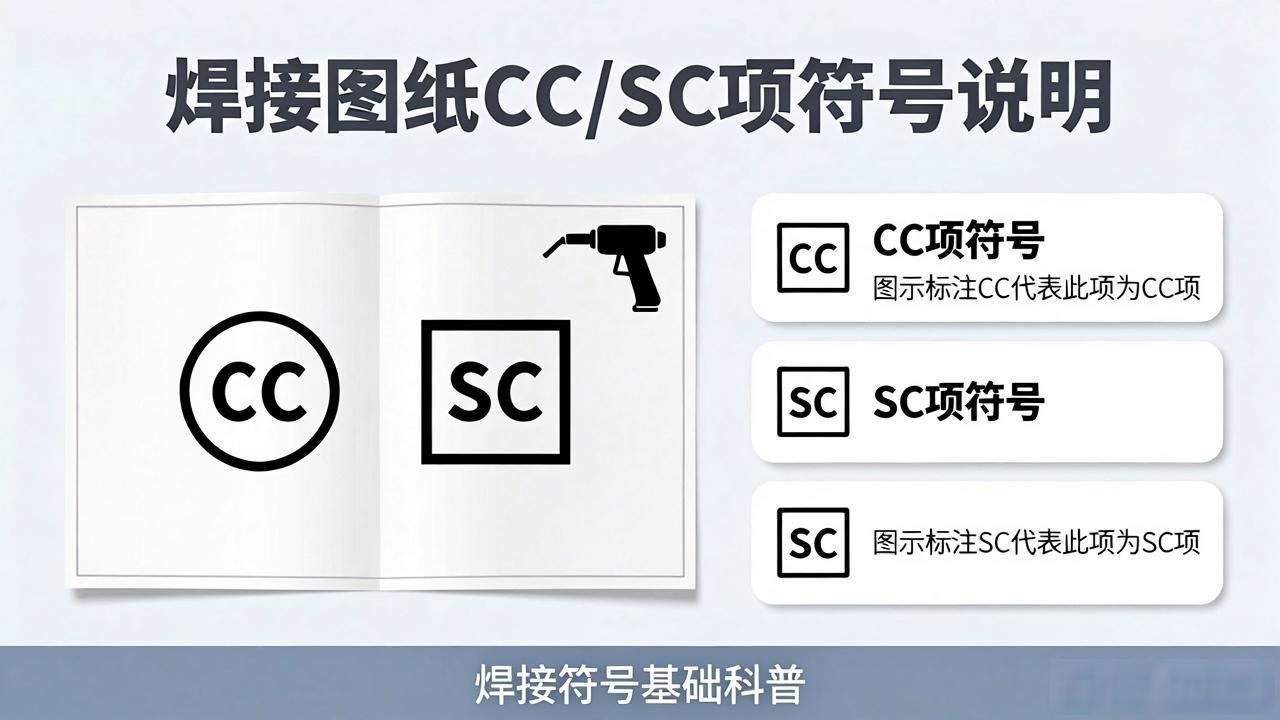

【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个

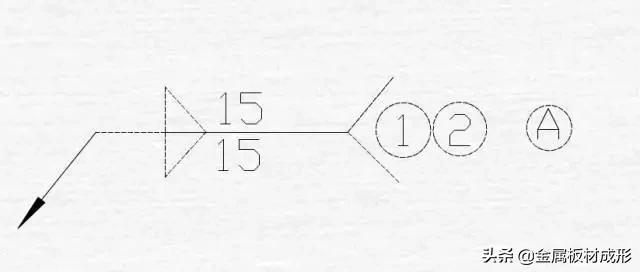

日本焊接符号举例
A——根据图示，表示关键或重要特性
