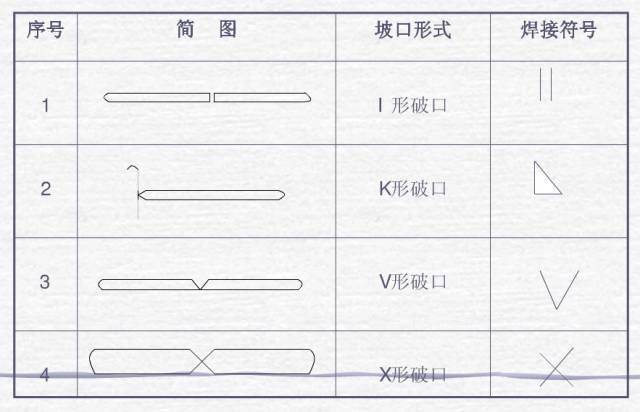

坡口符号
（注：图中“破”应为“坡”）
焊接图纸符号标注图解示例
焊接符号标注实例及方法
于焊接结构图样之上, 焊接方法依照国家标准 -85 的规定, 以阿拉伯数字予以表示, 其标注于指引线的尾部之处。常用焊接方法的代号呈现在表 3 -9 所示的情况之中。要是属于组合焊接方法, 可借由“/”进行分开, 左侧所代表的是正面（或者盖面）的焊接方法, 右侧所代表的是背面（或者打底）的焊接方法。举例来说, V 形焊缝先是选取钨极氢弧焊来进行打底操作, 随后运用手工电弧焊来进行盖面操作, 那么就可表示成 141/111。
图3-21展示了焊缝符号以及焊接方法代号的标注示例, 此图呈现的是V形坡口对接类型的焊缝, 其具体情况为背面实施封底焊操作, 正面焊缝的表面处于齐平状态, 焊接方法方面则是打底焊运用手工钨极氮弧焊, 盖面焊以及封底焊采用手工电弧焊。
焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全
钢结构焊接符号是依照GB324一1988《焊缝代号》来进行绘制的, 、钢结构通常归属于建筑学科, 、是属于建筑行业范畴的, 、所以在钢结构焊接符号的标注里面常常会伴随着建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、焊缝的引出线, 是被箭头以及两条基准线构成的。其中一条呈现为实线, 另外的一条则是虚线, 这两种线型都是细线。
2、基准线的虚线, 可以画在基准线实线的上侧, 也能够画在基准线实线的下侧, 基准线一般而言要同图样的标题栏保持平行, 仅仅在特殊的条件里才会与标题栏呈现垂直状态。
3、要是焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那一侧；要是焊缝处于接头的非箭头那一侧, 那么基本符号会标注在基准线的虚线那一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线跟焊缝相对的位置, 通常没特别要求, 不过在标注单边形焊缝那一情况下, 箭头线得指向有坡口的那一侧的工件。
6、相交或相切于基准线的基本符号、补充符号, 跟基准线重合的线段, 是以粗实线来表示的。
7、焊缝的基本符号是粗实线, 辅助符号也是粗实线, 补充符号（除尾部符号外）同样是粗实线, 尺寸数字原则上也是粗实线, 尾部符号是细实线, 尾部符号主要用于标注焊接工艺、方法等内容。
8、于同一图形内部, 当焊缝这一形式、断面尺寸以及辅助要求三者皆相同之际, 能够仅挑选一处去标注焊缝的符号以及尺寸。并且还要加注“相同焊缝的符号”, 此相同焊缝符号乃是3/4圆弧, 绘制于引出线的转折位置上。
在同一个图形之上, 存在着数种相同的焊缝情形, 能够把焊缝进行分类并予以编号处理, 将其标注在尾部符号的范围之内, 分类编号选用A、B、C等等这般的形式, 在同一类别的焊缝当中, 可以挑选一处来标注代号。

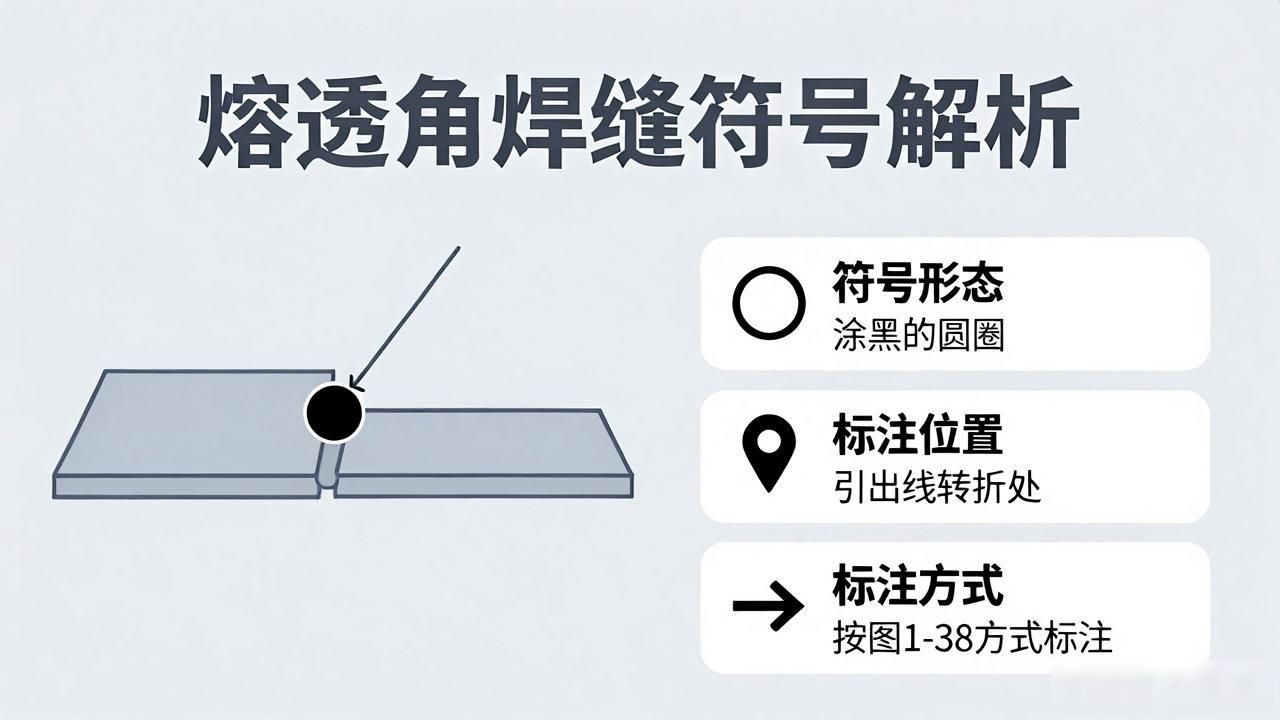

9、按那种, 图1 – 38的方式, 标注熔透角焊缝的符号, 熔透角焊缝的符号, 是涂黑的圆圈, 并且画在引出线的转折处。
10、对于那种形状之中较长的角焊缝, 像是焊接实腹钢梁的翼缘焊缝这种, 是能够不利用引出线来标注的, 然后直接在角焊缝的旁边对焊缝尺寸值K进行标注。
11、当于连接起来的长度范围以内, 仅仅只是有局部性质的区段存在着焊缝的情况下, 依据图1-40来进行标注。其中, K所代表的是角焊缝的焊脚尺寸之大小。
12、要是焊缝分布呈现出不规则的状况, 那么在对焊缝符号予以标注的这个时候, 于焊缝的部位添加中实线用来表明可见的焊缝, 或者添加栅线用来表明不可见的焊缝。
13、存在两个相互进行焊接的焊件, 当此焊接情况属于单面焊伴随双边不对称坡口焊缝时, 引出线的箭头指向具有较大坡口的那个焊件。
14、那种环绕着工作件周围的围焊缝符号, 是用圆圈去表示的, 它要画在那个引出线的转折处，并且还要标注出其焊角尺寸K。
15、当存在三个或者三个以上的焊件彼此进行焊接时, 其形成的焊缝不可以当作双面焊缝来进行标注, 焊缝符号以及尺寸应当各自分别进行标注。

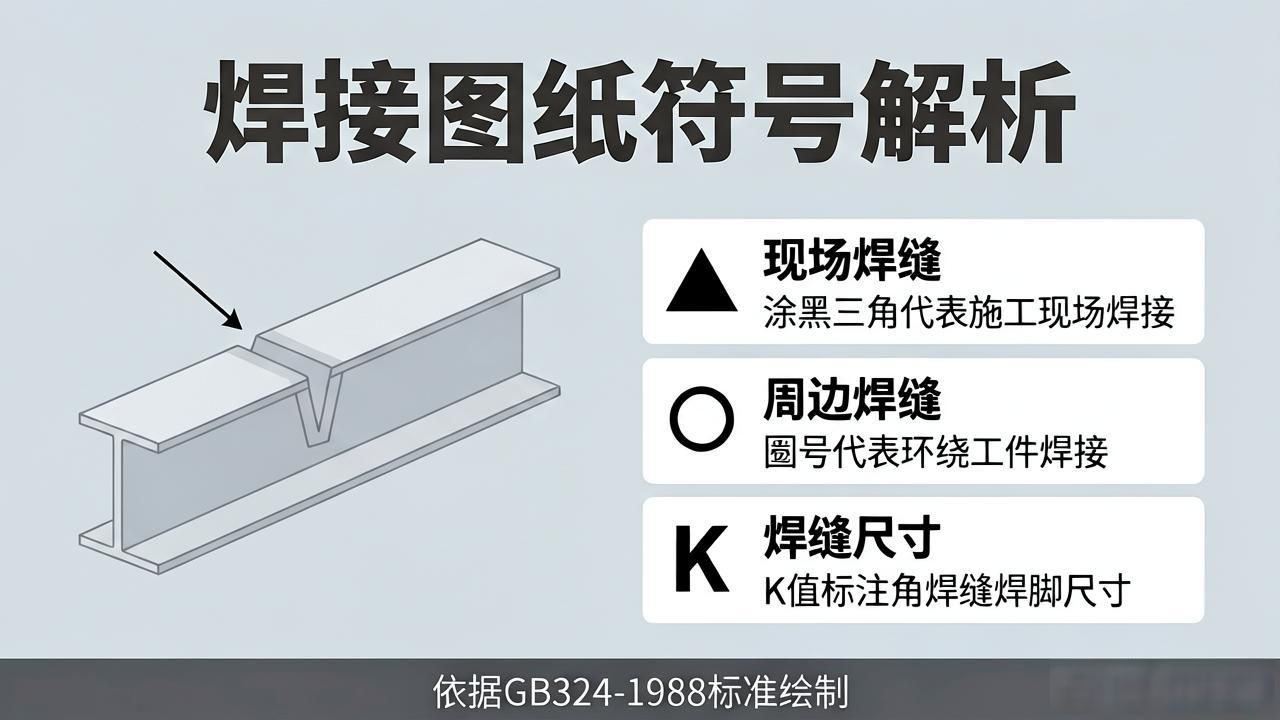

16、身处施工现场实施焊接操作的焊件, 其焊缝要标注“现场焊缝”这种代表标识。现场焊缝的符号呈现为被涂黑的三角形旗号模样, 它绘制于引出线的转折之处放置。
17、对于相互焊接的两个焊件而言, 存在这样一种情况, 即当只有一个焊件带有坡口时, 比如说呈现单面V形这种形式, 此时引出线箭头指向何方呢, 它是指向那个带坡口的焊件的。
举例
欧美焊接符号举例
4.5——表示焊点直径

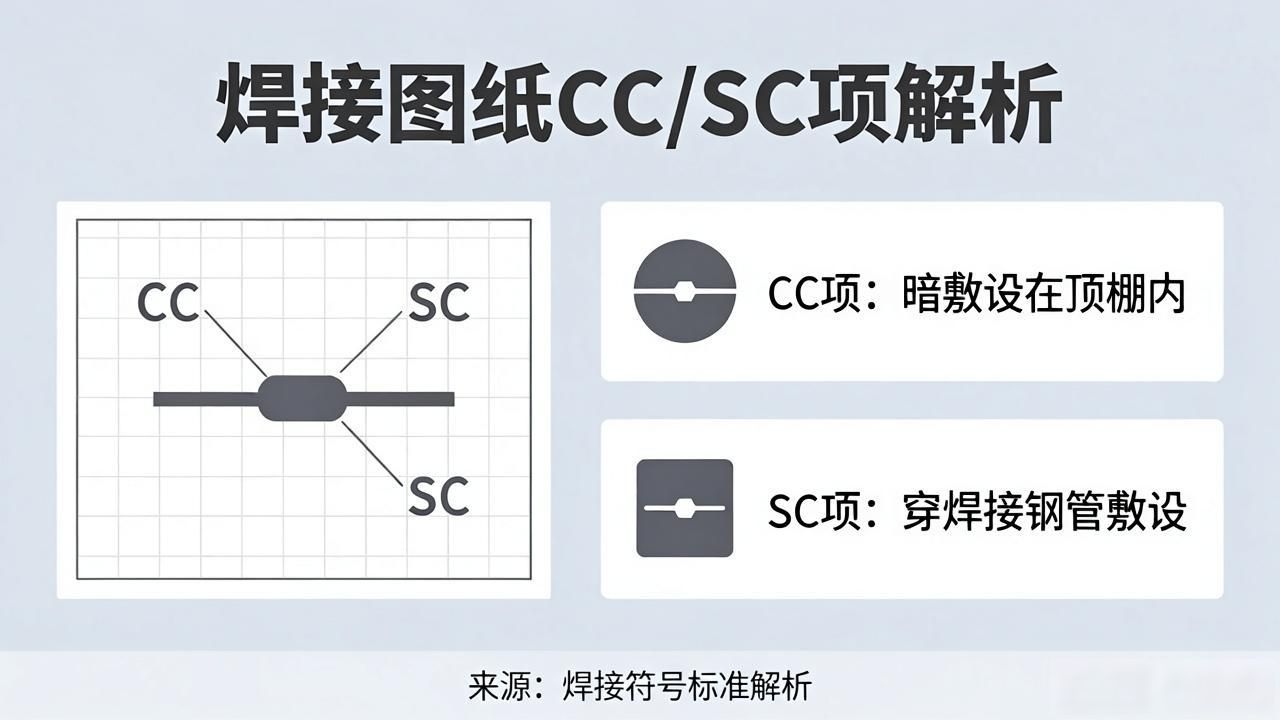

【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
