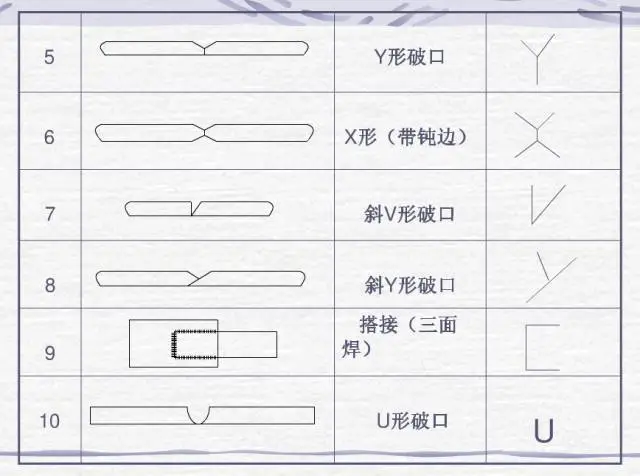

基本坡口符号
坡口符号
（注：图中“破”应为“坡”）
焊接图纸符号标注图解示例
焊接符号标注实例及方法
当处于焊接结构图样的情形下, 焊接方法能够依据国家标准 -85 的相关规定, 借助阿拉伯数字进行表示, 且该表示需标注于指引线的尾部位置。常用焊接方法的代号会在表3 – 9 中有所呈现。要是遇到组合形式的焊接方法, 是可以选用“/”予以分开处理的；分成这两部分之后, 左侧部分所意指的是用于正面（或者盖面）的焊接该采用的方法, 右侧那边则是表示背面（或者打底）之处的焊接方法这样子。举个例子来说, 要是V形焊缝先是采用钨极氢弧焊来进行打底操作, 随后运用手工电弧焊来完成盖面, 以此来表示的话, 那就相应地表示为141/111了。
关于焊缝符号以及焊接方法代号的标注示例参照图3-21, 此图呈现的是V形坡口对接焊缝, 其背面为封底焊, 正面焊缝表面处于齐平状态, 焊接方法方面, 打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊运用手工电弧焊。
焊接方式代号
焊接符号表示方法

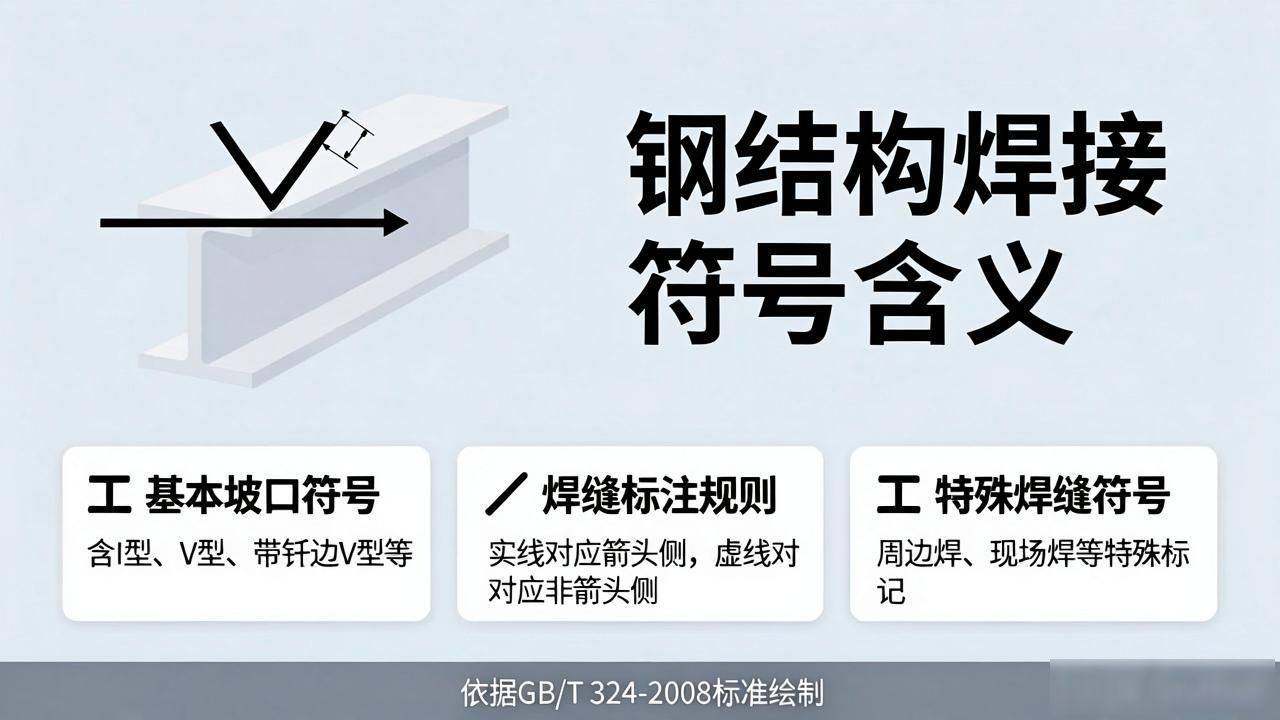

钢结构焊接符号含义大全
依照GB324一1988《焊缝代号》来绘制的是钢结构焊接符号, 钢结构通常归属于建筑学科, 属于建筑行业, 所以在钢结构焊接符号的标注里常常会伴有建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、焊缝的引出线, 由箭头构成。且有两条基准线, 其中一条是实线, 另一条是虚线, 而它们的线型, 都是细线。
2、基准线的虚线, 有两种画法, 一种是可画在基准线实线的上侧, 另一种是可画在下侧, 基准线通常应与图样的标题栏保持平行, 只有在特定的特殊条件之下才转为与标题栏垂直, 这是一种特殊情况, 是有着特定条件限制的。
3、倘若焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那边；假如焊缝处于接头的非箭头这一侧, 那么基本符号会标注在基准线的虚线那儿。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线跟焊缝相对的位置, 通常没特别的要求, 然而处于标注单边形焊缝之际, 箭头线得指向有坡口那一侧的工件。
6、在基本符号、补充符号与基准线相交或者相切的时候, 存在与基准线重合的线段, 这些线段是用粗实线进行表示的。
7、焊缝呢, 其基本符号, 还有辅助符号, 以及补充符号（尾部符号除外）, 统统都是粗实线, 尺寸数字按原则来讲同样是粗实线, 而尾部符号是细实线, 尾部符号主要是用于标注焊接工艺、方法等方面的内容。
8、在同一个图形那儿, 要是焊缝形式, 还有断面尺寸以及辅助要求全都一样的时候, 那么能够只挑选一处去标注焊缝的符号跟尺寸。并且还要加上注释“相同焊缝的符号”, 这个相同焊缝符号是3/4圆弧, 画在引出线的转折地方。
要是在同一个图形之上, 存在着数种相同的焊缝, 那么能够把焊缝进行分类编号, 将其标注在尾部符号的里面, 分类编号会采用A、B、C等等, 在同一类的焊缝当中可以挑选一处来标注代号。
9、应当按照图1-38那种方式, 对熔透角焊缝的符号进行标注, 熔透角焊缝的符号是涂黑的圆圈, 它画在引出线的转折之处。
10、有着形状之中相对较长情形的角焊缝, 像是针对焊接形成的实腹钢梁的翼缘焊缝这种, 能够不对引出线进行标注处理, 而是直接在角焊缝的旁边对流其焊缝尺寸之值加以标注, 标注的是K。
11、连接长度范围之中, 仅仅只是局部区域存在焊缝的情况之下, 按照图1-40进行标注, K是角焊缝焊脚尺寸。
12、焊缝分布呈现不规则特性时, 一方面要标注焊缝符号, 另一方面, 于焊缝所在之处辅以中实线用于表示可视焊缝, 又或者添加栅线用于表示不可视焊缝。
13、对于相互焊接的那两个焊件, 在其为需要进行焊接操作的单面焊且带有双边不对称坡口焊缝这种情况下, 引出线的箭头所指向的是具有较大坡口的那个焊件。
14、表示围焊缝符号的圆圈, 是画在引出线转折处用来环绕工作件周围的, 并且要标注其焊角尺寸K。
15、当存在三个以及三个以上的焊件彼此进行焊接时, 其焊缝是不可以当作双面焊缝去标注的, 焊缝符号以及尺寸应当各自进行标注。
16、存在于施工现场开展焊接工作的焊件, 需要对其焊缝标注“现场焊缝”符号, 现场焊缝的符号是被涂黑的三角形旗号, 它绘制在引出线的转折之处。
17、相互进行焊接的两个焊件当中, 当仅仅只有一个焊件带有坡口时, 比如呈现单面V形这种形式, 引出线箭头是指向那个带有坡口的焊件。
举例
欧美焊接符号举例
4.5——表示焊点直径

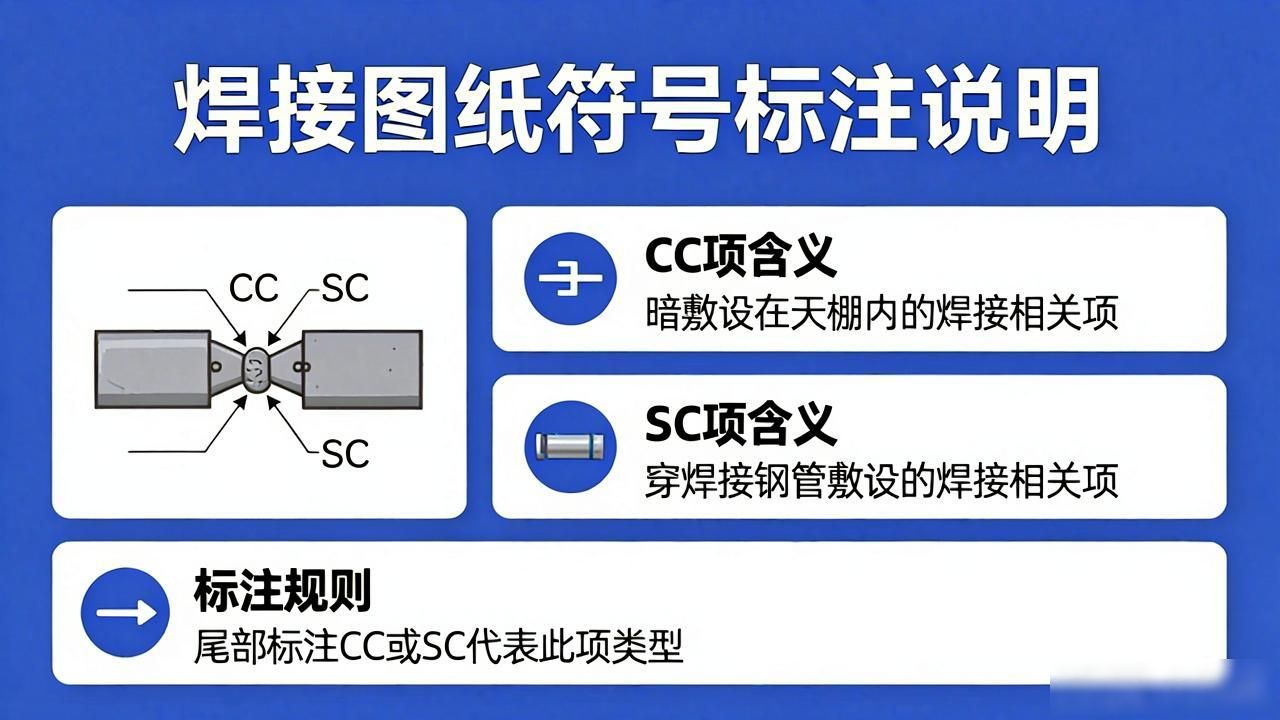

【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
