焊缝的基本搭接形式：
四、T形接头：
五、斜角接：

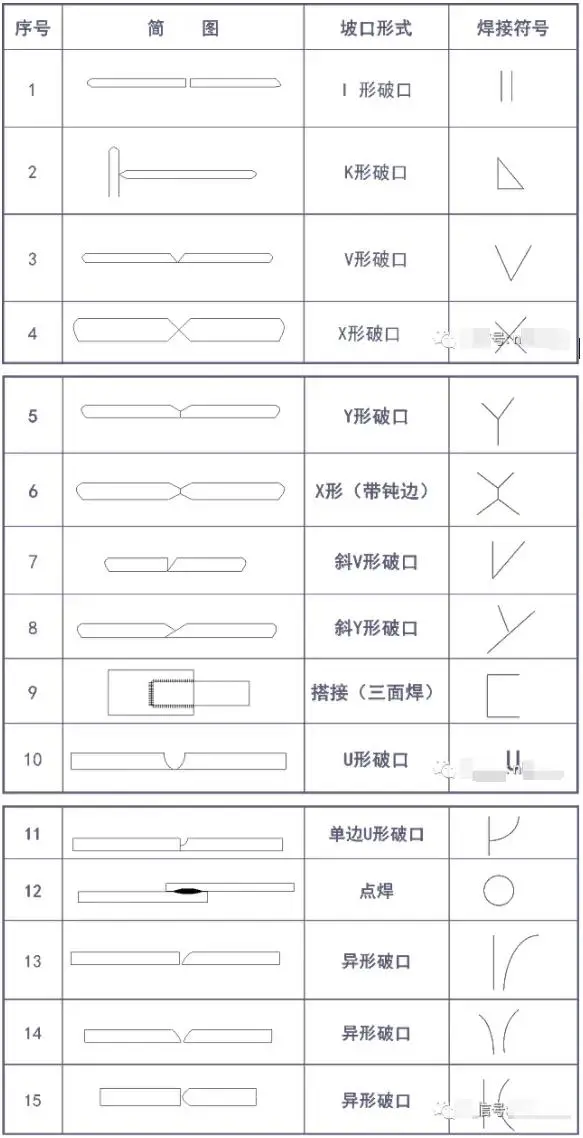

焊缝的基本破口形状：

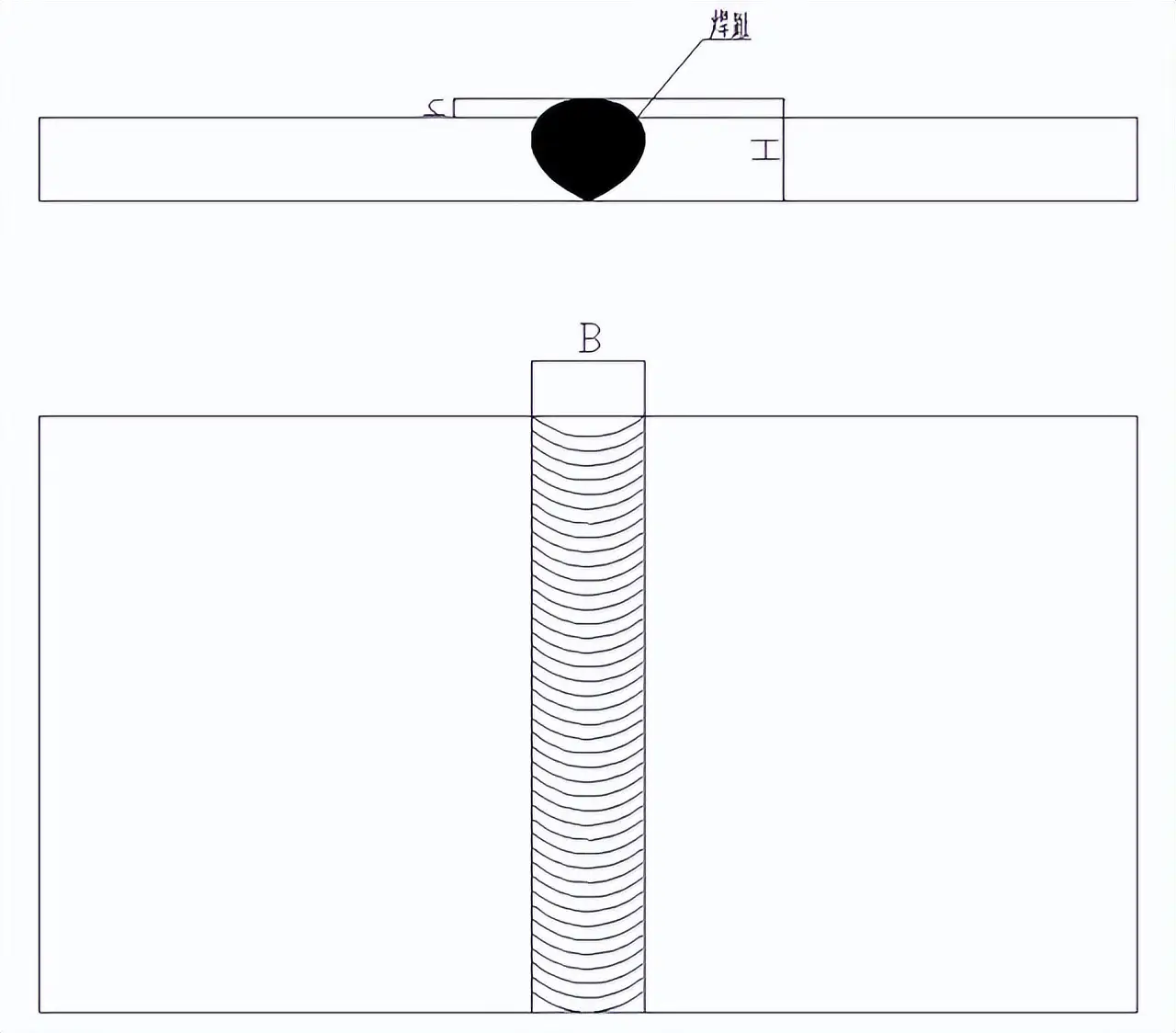

焊缝的基本尺寸及相关概念：
焊趾：焊缝表面与母材的交接处。
焊缝宽度（B）：焊缝表面两焊趾之间的距离。
焊缝厚度：在焊缝横截面中，从焊缝正面到焊缝背面之间的距离。
焊脚尺寸是, 在角焊缝的横截面里, 画出的最大等腰直角三角形当中, 直角边的长度。
焊脚, 是在脚焊缝的横截面里, 从位于一个直角面上的焊趾, 到处于另外一个直角面表面的, 最小的距离。
熔深：在焊接接头的横截面上，母材或前道焊缝熔化的深度；
焊缝成形系数, 是指在熔焊的时候, 于单道缝的横截面上, 焊缝宽度是 B, 它和焊缝计算深度之间存在着一个比值, 而这个焊缝计算深度为 H。
余高：超出母材表面连线上面的那部分焊缝金属的最大高度；
焊根：焊缝背面与母材的交接处；
弧焊之时, 于焊道末端所形成的低洼部分, 此系因断弧或者收弧不当而引发, 人们将其称作弧坑。
熔池是这样一种部分, 它是在熔焊的时候, 处于焊接热源的作用之下, 在焊件之上所形成的存在一定几何形状的液态金属部分。

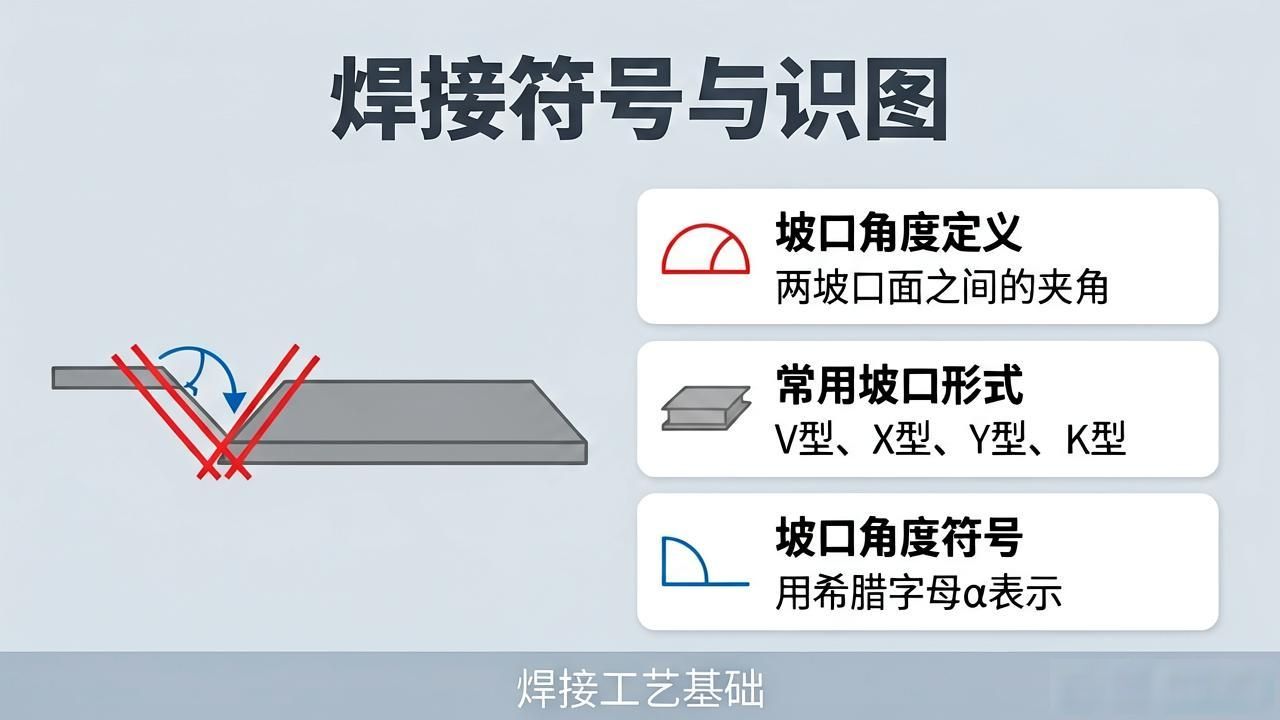

破口角度：两破口之间的夹角；
破口面角度：待加工破口的端面与破口面之间的夹角；
焊接符号：
一、焊接符号的定义是, 它是一种符号, 这种符号用于在图样上, 标注焊接方法, 标注焊缝形式, 标注焊缝尺寸等这样一些技术方面的内 容。
二、焊接符号的组成：
（一）焊缝符号：
1.基本符号：表示焊缝横断面形状的符号。
2.辅助符号：表示焊缝表面形状的符号。
3.补充符号：为了补充说明焊缝的某些特征而采用的符号。
（二）指引线：由箭头线和基准线组成。
（三）焊缝尺寸符号：表示焊缝形状尺寸的符号。
三、焊缝符号在图样上的标准位置说明：
对于焊缝符号, 在标准里, 其在指引线上标注位置有明确规定, 对于尺寸符号也是如此, 尺寸数值在指引线上标注位置同样有明确规定, 绘制焊接图的时候, 这必须严格遵守！

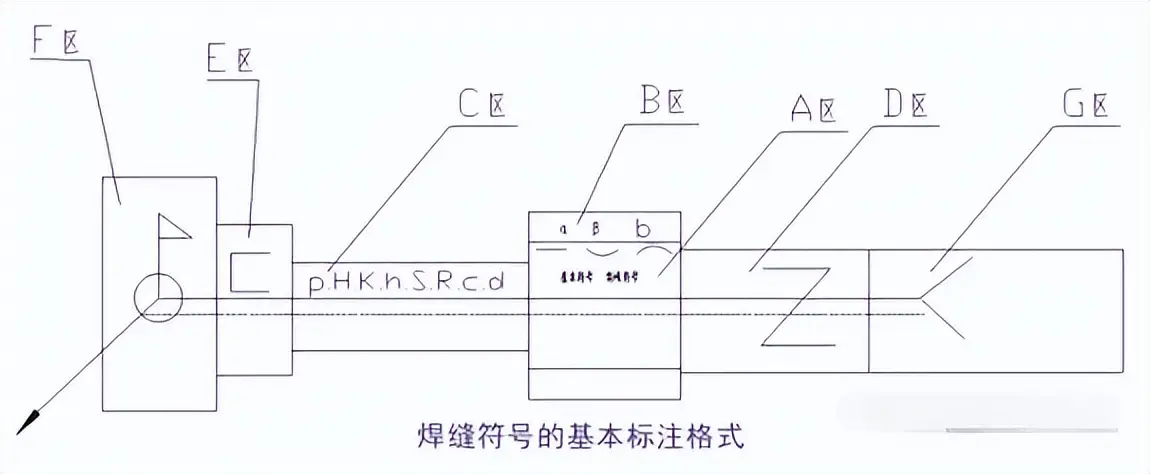

把符号以及数值针对基准线的标注位置划分成A至G这七个区, 各个区相对于基准线的位置是固定的, 不管标注的箭头线方向怎样发生变化, 它们相对于基准线的位置都不会产生改变。
A区, 它属于主要功能区, 在这个区域里, 标注着基本符号, 还有特殊符号, 以及补充符号当中的垫板符号, 另外还标注了辅助符号里的平面符号, 凸面符号和凹面符号。
B区, 它属于补充功能区, 其布置的位置是在A区的上方或者下方, 它负责标注焊缝尺寸之中的坡口角度α, 还有坡口面角度β以及根部间隙b。
C区: 于基本符号最左边, 标记焊缝横截面上尺寸的符号以及数值, 像钝边p、坡口深度H、焊角尺寸K、余高h、焊缝有效厚度S、根部半径R、焊缝宽度C还有熔核直径d。
D区, 于基本符号的右侧之处, 去标注交错焊缝符号, 还要标注焊缝在纵向也就是长度方向的尺寸数值, 像焊缝段数n值、焊缝长度l值以及焊缝间距e值这些。
E区：标注补充符号中的三面焊缝符号；
F区：标注补充符号中的现场焊缝符号和周围焊缝符号；

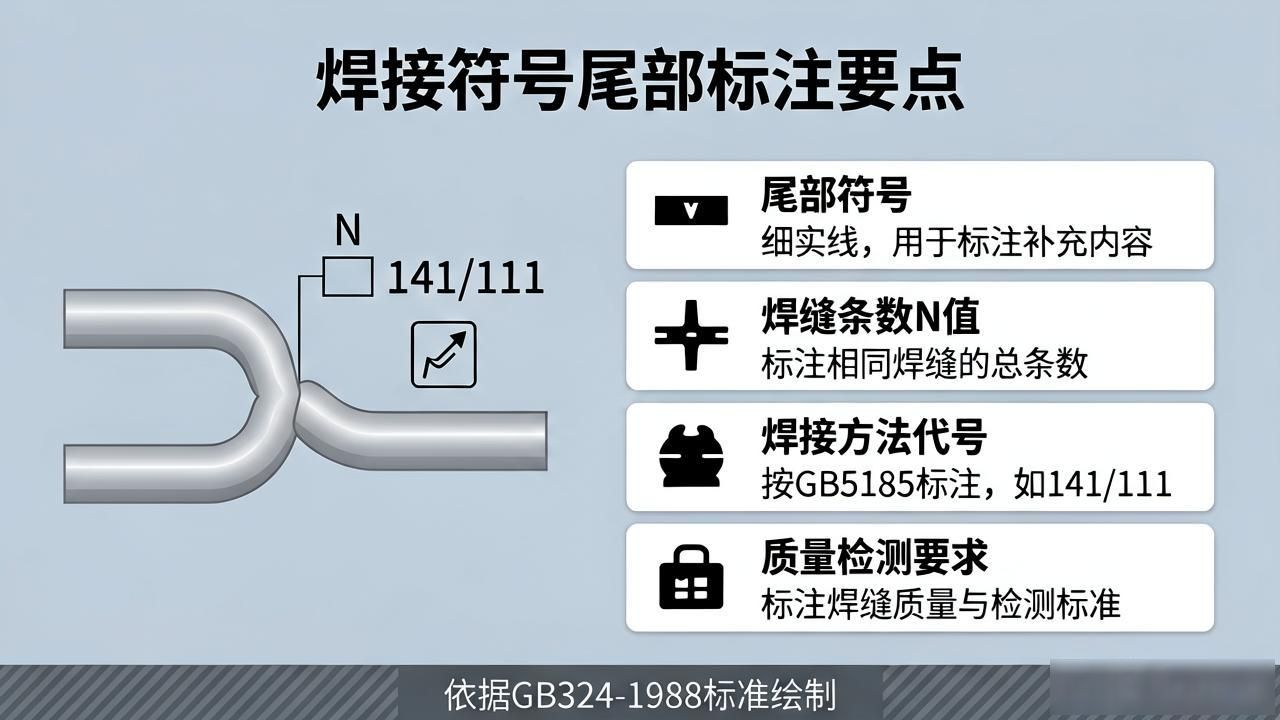

G区, 要去标注补充符号里的尾部符号, 在尾部符号之后, 标注相同的焊缝条数N值, 还有焊接方法代号, 以及焊缝质量和检测要求。
四、常用焊接方法在图样的表示代号：
代号
焊接方法
代号
焊接方法
135
MAG焊（CO2）
111
手弧焊（涂料焊条）
21
点焊
114
药芯焊丝电弧焊
141
TIG焊
12
埋弧焊
131
MIG焊
25
电阻对焊
23
凸焊
952
烙铁软钎焊
气焊
751
激光焊
电阻焊
155
等离子弧MIG焊
举例：
例1：

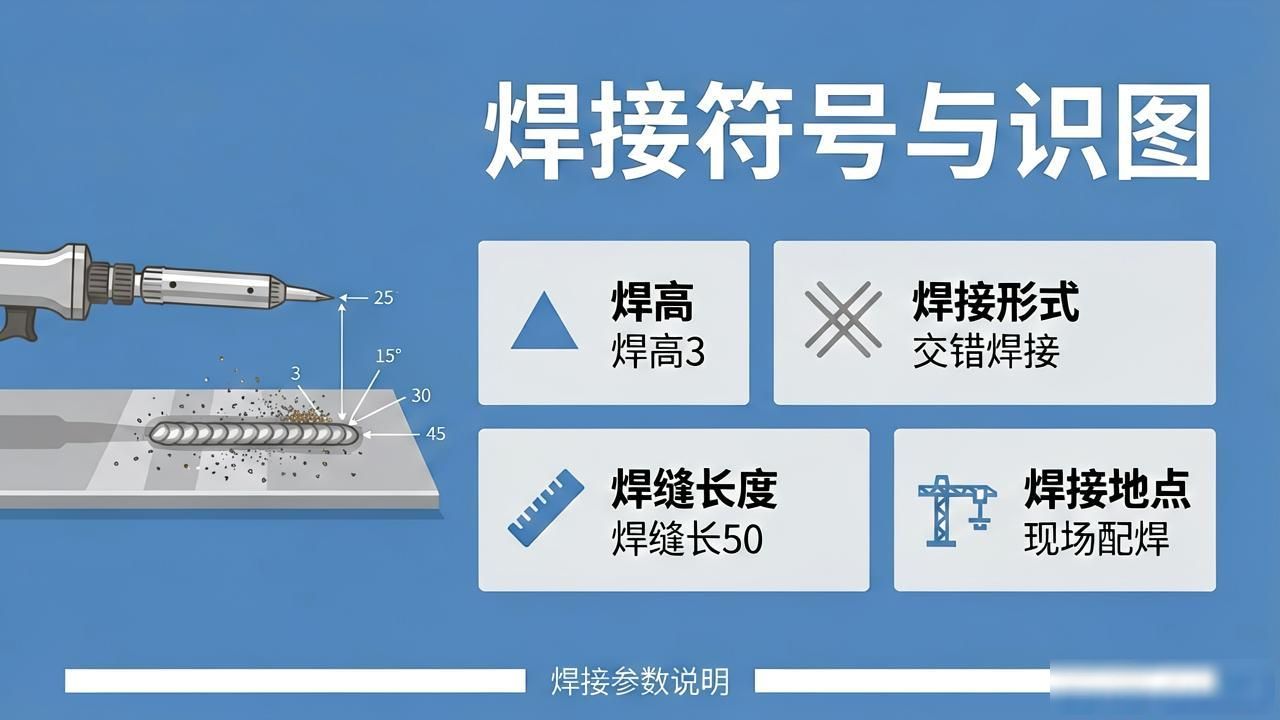

表示：焊高3，交错焊接，焊缝长50，间隔30，现场配焊。
例2：
表示：焊点直径5，焊点数量10，间隔30。
例3：
意味着: 焊接的高度是3, 环绕着全部进行焊接, 凭借二氧化碳气体保护焊来实行连接, 总共出现了5处。
例4：
呈示, 其焊高为三, 为斜V形坡口形态, 焊缝表面予以磨平处理, 焊缝长度是三十, 总计有五段, 是运用CO2气体保护焊方式来开展焊接操作的。
焊接识图的基本知识：
一、图纸的基本结构：
