基本坡口符号
坡口符号
焊接图纸符号标注图解示例
焊接符号标注实例及方法
焊接方法在焊接结构图样之上, 会依照国家标准 -85 的规定, 以阿拉伯数字予以表示, 置于指引线的尾部标注。常用焊接方法的代号, 如表 3 -9 所呈现。倘若属于组合焊接方法, 可用“/”进行分开, 左侧代表正面（或者盖面）的焊接方法, 右侧代表背面（或者打底）的焊接方法。比如 V 形焊缝, 先是选用钨极氢弧焊进行打底, 随后采用手工电弧焊进行盖面, 这般便表示为 141/111。
在图3-21里, 有焊缝符号以及焊接方法代号的标注示例, 此情形呈现的是V形坡口对接焊缝, 背面是封底焊, 正面焊缝表面处于齐平状态, 焊接方法方面, 打底焊采用的是手工钨极氮弧焊, 盖面焊还有封底焊运用的是手工电弧焊啰。
焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全
绘制钢结构焊接符号所依据的是GB324一1988《焊缝代号》, 钢结构通常归属于建筑学科, 属于建筑行业, 所以在标注钢结构焊接符号时常常会伴随有建筑符号, 还有型钢符号, 以及螺栓符号, 另外还有铆钉符号等。
钢结构焊缝符号表示的方法及有关规定

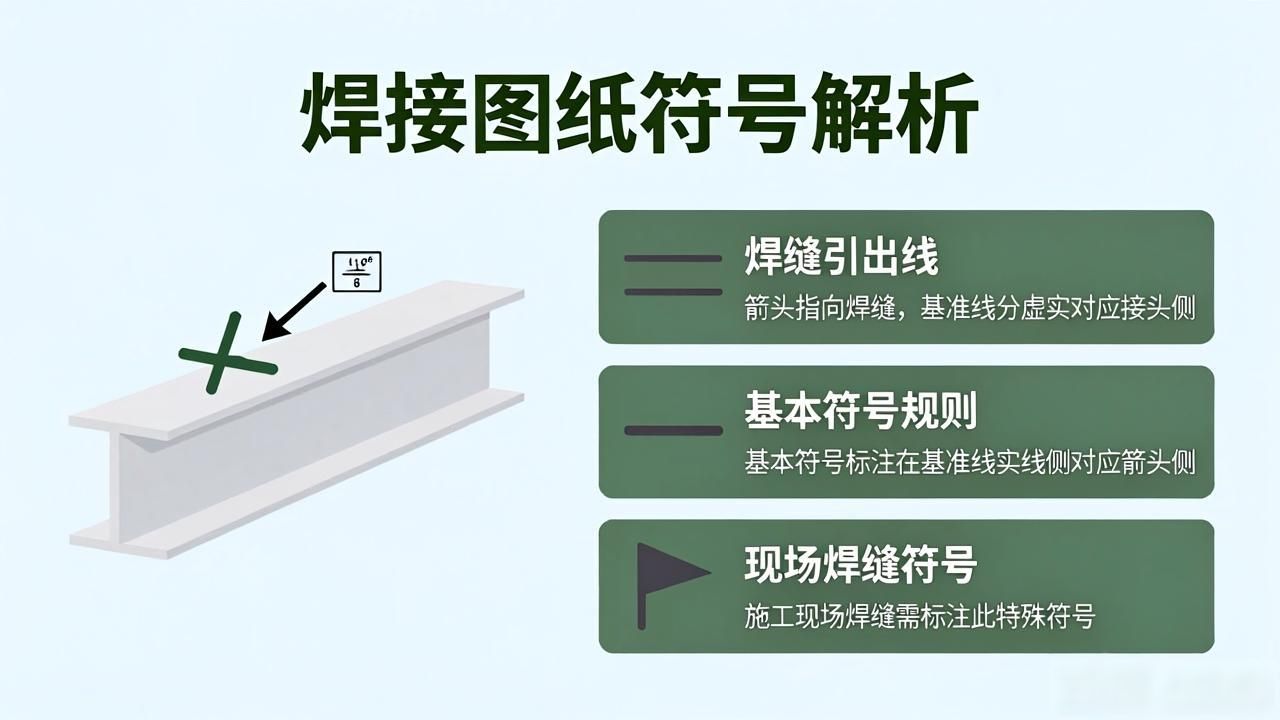

1、焊缝的引出线, 是由箭头以及两条基准线构成的。这两条基准线之中, 一条是实线, 而另一条是虚线, 并且它们的线型都是细线。
2、处于基准线位置的虚线, 能够绘制于基准线实线的上方, 当然也能够绘制于基准线实线的下方, 基准线是这样一种情况, 一般来说它应当与图样的标题栏保持平行状态, 只有在特殊的条件之下才会与标题栏呈现为准直状态。
3、要是焊缝处于接头的箭头那一方向, 那么基本符号就标注在基准线的实线那边；要是焊缝处于接头的不是箭头的那个方向, 那么基本符号就标注在基准线的虚线那边。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线跟焊缝相对的位置, 通常没特别要求, 不过标记单边形焊缝时, 箭头线得指向有坡口那一侧的工件。
6、一些基本符号, 还有补充符号, 它们跟基准线相交, 或者相切, 那些与基准线重合的线段, 是用粗实线来表示的。
7、焊缝的基本符号是粗实线, 辅助符号也是粗实线, 补充符号（除尾部符号之外）同样属于粗实线, 尺寸数字按原则来讲也是粗实线, 尾部符号是细实线, 尾部符号主要用于标注焊接工艺、方法等方面的内容。
8、焊缝形式、断面尺寸以及辅助要求都一样的情况下, 在同一个图形上, 能够只挑一处去标注焊缝特定记号和尺寸, 并且附加“体现相同焊缝情形的符号”, 这个体现相同焊缝情形的符号是呈现为四分之三圆弧状的, 它画在引出线碰到转折的那个位置上。
于同一个图形之上, 存在数种相同的焊缝, 此时能把焊缝进行分类编号, 将其标注于处在尾部的符号之内, 分类编号采用 A、B、C 等, 在同一类焊缝当中可以挑选一处来标注代号。

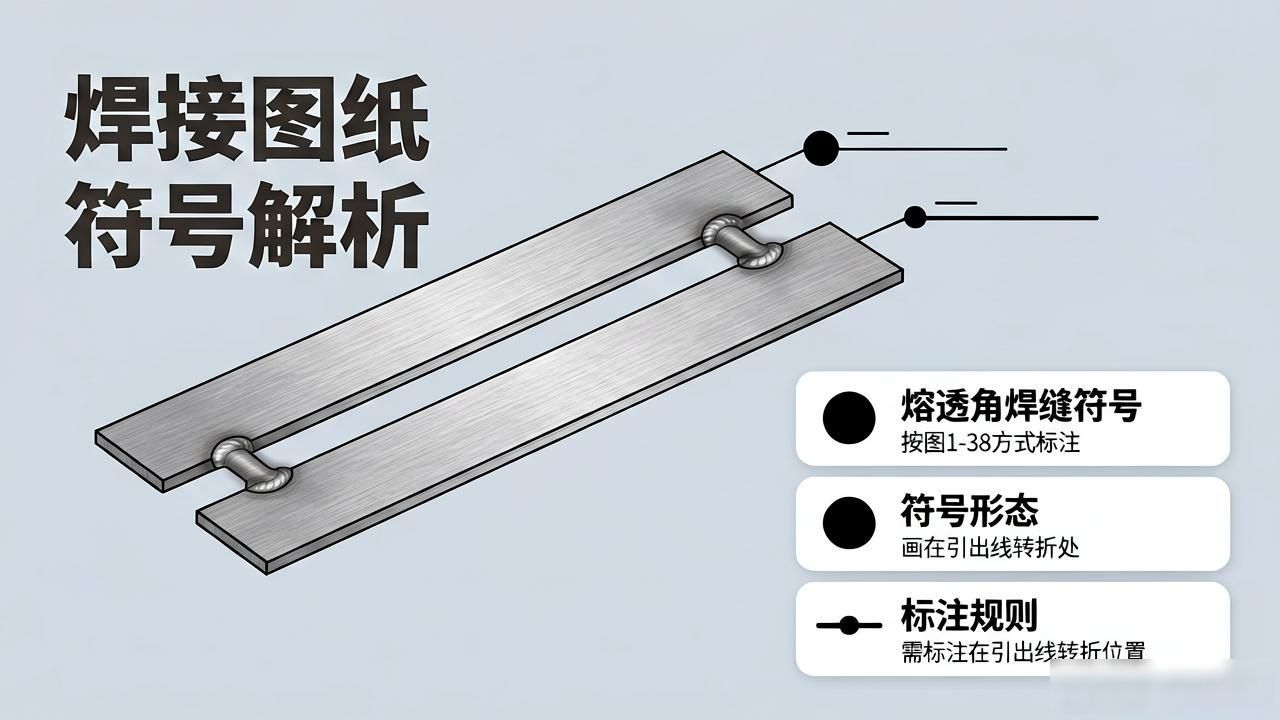

9、按图1-38方式标注的, 是熔透角焊缝的符号, 熔透角焊缝的符号是涂黑的圆圈, 该圆圈画在引出线的转折处。
10、选用形状之中比较长的那种角焊缝, 像是用于焊接实腹钢梁翼缘的焊缝, 这种情况下能够不使用引出线进行标注, 而是直接在角焊缝的旁边标注焊缝尺寸的值K。
11、当于连接长度范围之内, 仅仅只是局部的一定区段存在焊缝实例的时候, 按照图1-40这种形式进行标注。其中, K所代表的含义是角焊缝焊脚尺寸。
12、倘若焊缝分布并非规则状态, 于标注焊缝符号之际, 于焊缝处施加称作中实线的线条用来表明那是可见焊缝, 又或者施加称作栅线的线条用来表明那是不可见焊缝。
13、焊接在一起的两个焊件, 要是属于单面焊附带双边不对称坡口的焊缝这种情况, 那么引出线的箭头会指向具有较大坡口的那个焊件。
14、表示那种环绕工作件周围的围焊缝的符号, 是用圆圈来呈现的, 它被画在了引出线的转折的地方, 而且还标注了其焊角尺寸K。
15、当存在三个或者三个以上的焊件彼此进行焊接时, 其焊缝不可以当作双面焊缝进行标注, 焊缝符号以及尺寸需要分别予以标注。
16、焊件在施工现场进行焊接时, 关于其焊缝得标注“现场焊缝”符号, 现场焊缝所具有的符号是涂黑的三角形旗号, 此三角形旗号绘于引出线的转折之处。
17、处于相互焊接状态的两个焊件里头, 当仅有一个焊件有坡口时（像是单面V形这种情况）, 引出线的箭头所指方向是朝着带有坡口的那个焊件。
举例
欧美焊接符号举例
4.5——表示焊点直径

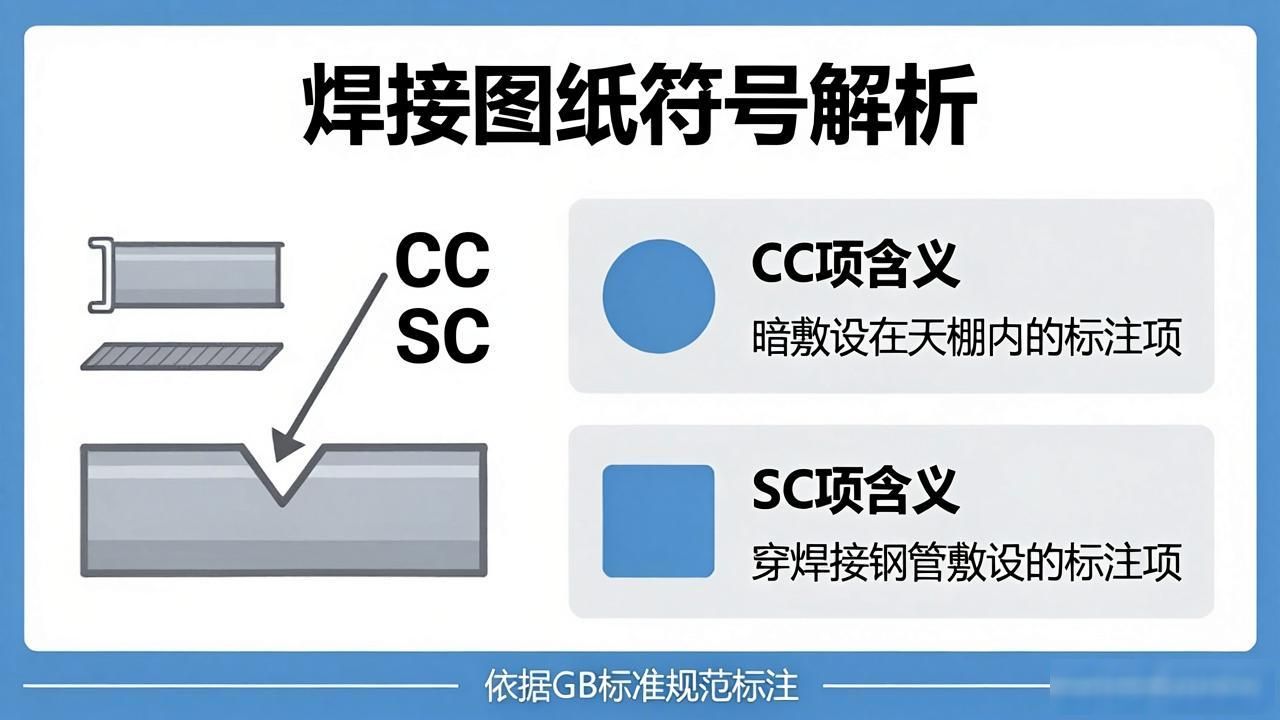

【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
