那么什么是焊接符号, 焊接符号又有啥作用, 那应该怎么样去标注焊接符号, 今日呢人人机电将有关焊接符号的一系列的问题给收集整理好了, 是用来供广大焊接从业人员去查询学习的, 焊接符号的含义为, 将其视为一种工程语言, 这工程语言能够以单一、直接的方式在图纸之上把焊缝的形状、几何尺寸以及用以焊接的方法给清晰地表述出来, 焊接符号凭借标准图示的样式以及缩写代码, 把一个焊接接头或者钎焊接头完整的信息给标示出来, 就像是接头所处的位置、怎样进行制备以及怎样开展检测等。逗号隔开。美国焊接学会（AWS）最新版本的《焊接、钎焊与无损检验的标准符号》（ANSI/AWS）里, 有焊接符号完整的代码体系。
A2.4）其在规程里有着极为详尽的阐释。焊接符号涵盖诸多信息, 并且绝对的繁杂。实则生产当中绝大多数的此类设计人员只不过运用了其中极为寥寥的一部分。我国这焊接符号乃是依据国家标准GB324予以规定的。按照国家标准予以划分的焊接符号主要存在以下２个。1、 GB/T324…2008焊缝符号表示方法（点击查看）2、。
点击查看GB985 – 88气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸, 下载【最全焊接符号说明大全】excel表格详细讲解, 问其三、焊接符号有何作用? 把表示焊缝基本形式和尺寸的方法, 从图样上用技术制图方式所呈现改进些什么符号来体现成为焊接符号, 焊接符号能够显示出, 所焊焊缝的位置, 焊缝横截面形状也就是坡口形状以及坡口尺寸, 焊缝表面形状特征, 还有能体现焊缝某些特征或者其他要求。四、焊缝形式以及坡口尺寸于图纸之上是怎样予以表示的, 焊缝形式以及坡口尺寸于图纸之上通常采用技术制图的方式来表示。为了将焊缝在图样上的表示方法予以简化, 当下采用国家标准所规定的焊缝符号以及坡口尺寸的表示方法。【人人机电为您推荐逆变直流手工焊机 zx7 – 315 手工焊机点击查看】 五、焊接符号是由哪几部分共同组成的, 焊接符号一般而言是由基本符号以及指引线共同组成的, 必要的时候还能够加上辅助符号、补充符号以及焊缝尺寸符号。六、指代焊缝的基本符号都有啥, 焊缝基本符号是用于展现焊缝截面形状的符号, 它运用近似于焊缝横剖面形状的符号予以表示, GB324 – 1988里规定了13种焊缝形式的符号, 详见表2 – 2。
表示焊缝的辅助符号, 有哪些辅助符号, 是表示焊缝表面形状特征的符号, 见表2 – 3。不需要确切地说明焊缝的表面形状时, 可以不用辅助符号。焊缝的辅助符号, 表示焊缝的补充符号, 有哪些补充符号, 是为了补充说明焊缝的某些特征而采用的符号, 见表2 – 4。表示焊缝的尺寸符号, 有哪些焊缝的尺寸符号, 见表2 – 5。焊接符号标注中的指引线, 指引线是表示指引焊缝位置的符号。由带箭头的指引线和两条基准线组成, 一条为实线, 另一条为虚线。将指引线朝着有关焊缝之处进行指向, 基准线通常应当是为水平线, 焊缝符号以及尺寸标注于基准之上, , 在必要的情况之下, 于基准线的末端加上一个尾部, 用来做其它方面的说明之用（像是焊接方法等）, 就如同图3-18所展示的那样。焊接符号标注的方法, , 完整的焊缝表现方式要有上述的基本符号、辅助符号、补充符号, 还有, 指引线、一些尺寸符号以及数据等。当标注箭头线这时候, 可以指向焊缝, 也可以不指向焊缝, 就如同图3-19所显示的那样。基准线的虚线能够在基准线的实线上方或者下方, 要是焊缝处于接头的箭头那一侧, 那么基本符号会标在基准线的实线那一侧, 倘若焊缝位于接头非箭头那一侧, 那就把基本符号标在基准线的虚线那一侧。标注对称焊缝或者双面埠缝时可不添加虚线, 就像图3-20展示的那样。焊缝尺寸符号以及数据的标注原则是这样的: 先是在基本特号左边进行标注的情形有钝边高度p, 坡口高度H, 焊角高度K, 焊缝余高h, 熔透深度s, 根部半径R, 焊缝宽度C, 焊角直径d。2.于基本符号之右侧标记相关内容: 这其中包含焊缝长度l, 还有焊缝间隙e, 再有相同焊缝数量n。3。于基本特号之上边做如下标注: 坡口角度a, 根部间隙b。焊接符号标注实例以及方法是这样的, 在焊接结构图样当中, 焊接方法依据国家标准 -85的规定, 使用阿拉伯效字去表示, 并且标注于指引线的尾部。常用焊接方法代号如表格3 – �所示。要是属于组合焊接方法, 可用“/”进行分开, 靠着左侧的表示正面或者盖面的焊接方法, 挨着右侧的表示背面或者打底焊接方法。比如V形焊缝先是采用钨极氢弧焊进行打底操作, 随后运用手工电弧焊来完成盖面操作, 这种情况下则表示为141/111。焊缝符号以及焊接方法代号标注存有示例, 该示例可见图3 – 21所呈现状。那幅图所表达的是V形坡口对接焊缝, 针对其背面实施封底焊, 正面焊缝表面保持齐平状态, 焊接方法是打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊采用手工电弧焊。
aws焊接符号详解AWS其英文全称为

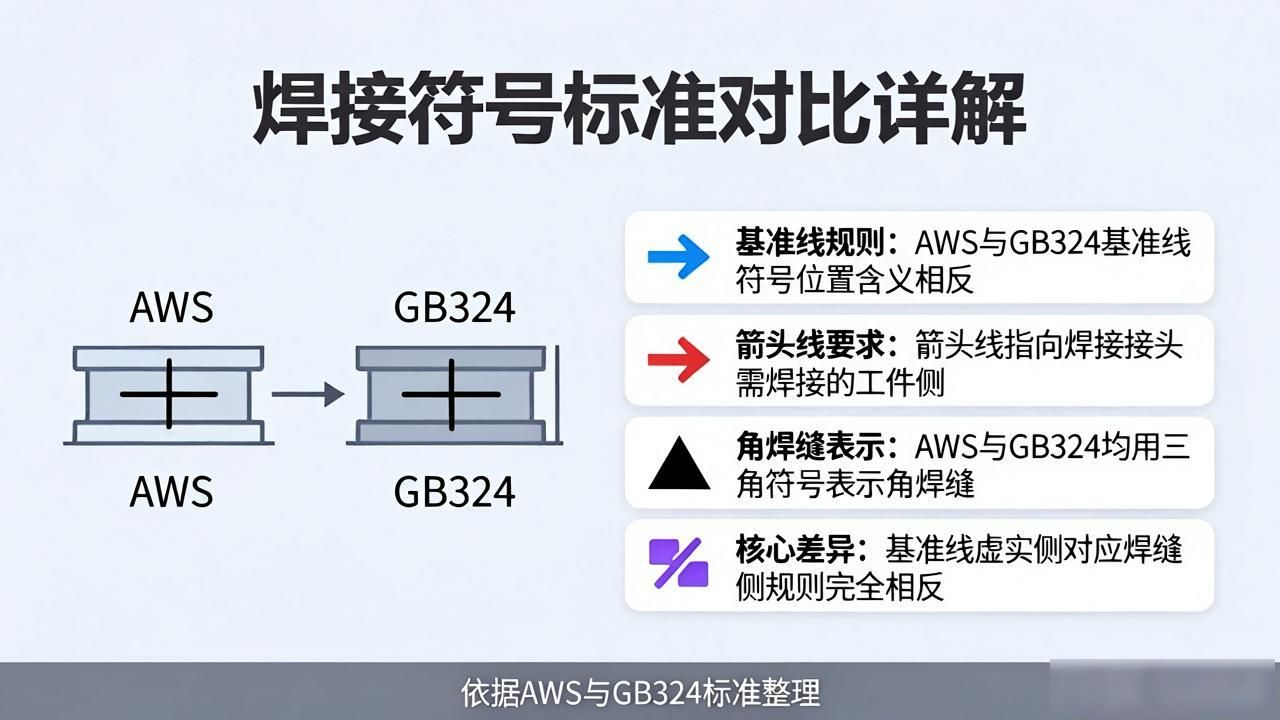

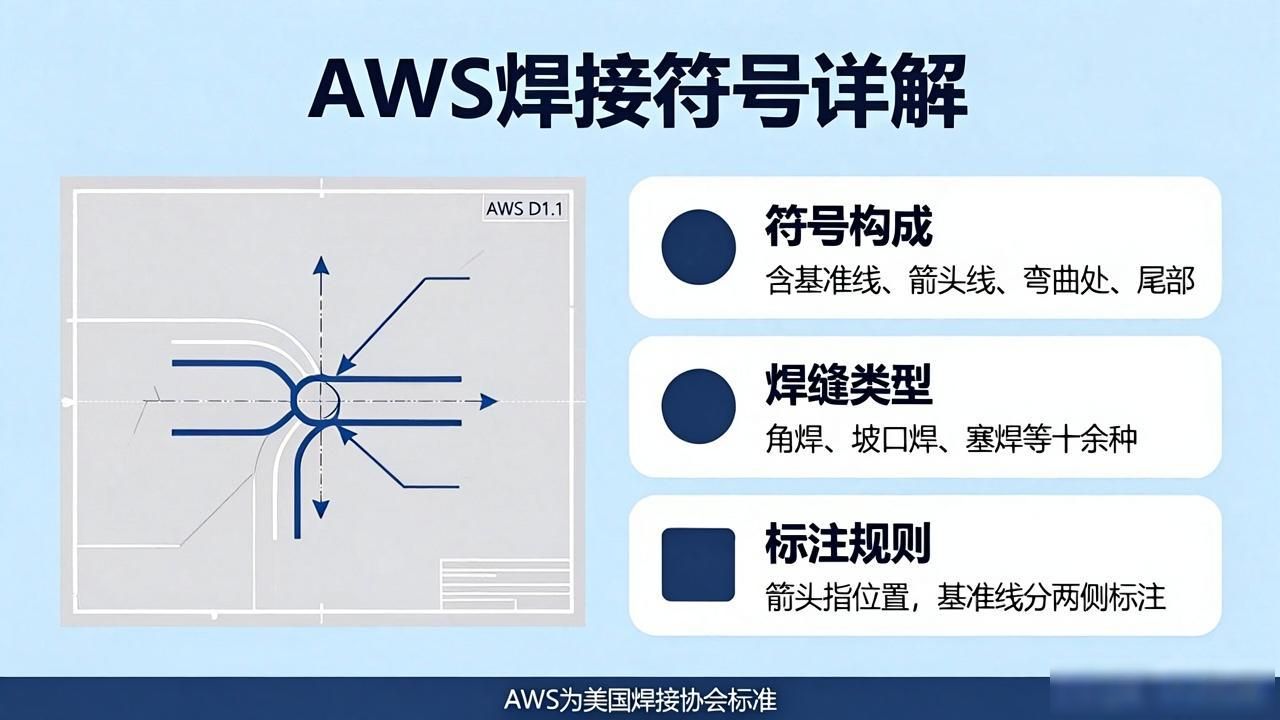

即美国焊接学会, AWS焊接符号标准被广泛应用于世界各地, 因该标准与中国焊接符号标准（GB324）存在差异, 所以对于常接触国外图纸的朋友而言, 掌握它很有必要；AWS与中国标准相同点在于, AWS焊接符号也含有基准线和箭头线这类基本元素, 并且同样有辅助符号, 其表示方式大致相同；比如, 角焊缝在中国国标和AWS标准里表示的都是用三角符号。然而, 焊接符号所处那种基准线的位置, 其所表达的意思却刚好相反, 所以用到AWS标准时须参照原文, 不能按照国标去理解。钢结构焊接符号含义大全, 钢结构焊接符号还依照GB324一1988《焊缝代号》来绘制。钢结构一般归属于建筑学科, 属于建筑行业。因而在钢结构焊接符号的标注里常常伴有建筑符号、型钢符号、螺栓符号以及铆钉符号等。
。钢结构焊缝符号所用表示方法以及相关规定如下: 1、那焊缝的引出线是由箭头以及两条基准线共同构成的, 其中一条是实线, 另一条是虚线, 它们的线型都是细线, 就如同图1 – 33所示。2、基准线的虚线呀, 能够画在基准线实线的上边一侧, 也能够画在基准线实线的下边一侧, 只不过基准线一般而言应当和图样的标题栏保持平行状态, 只有在特殊的条件之下才会与标题栏呈现出垂直状况。3、要是焊缝处于接头的箭头侧, 那么基本符号会标注就在基准线的实线一侧；要是焊缝处于接头的非箭头侧, 那基本符号就标注在基准线的虚线一侧, 恰似图1 – 34那般。4、当做双面对称焊缝之际, 基准线可不添加虚线, 如下图1 – 35所示。5、箭头线针对焊缝的位置通常没啥特殊要求, 只是在标注单边形焊缝情况下, 箭头线得对准带有坡口一侧的工件, 如下图1 – 36所示。6、基本符号、补充符号跟基准线相交或者相切起, 与基准线相重合的线段, 以粗实线来表示。7、焊缝的基本符号、辅助符号和尾部符号除外的补充符号, 皆是粗实线, 尺寸数字原则上同样得是粗实线, 尾部符号是细实线, 尾部符号主要用于标注焊接工艺、方法此类内容。8、在同一个图形里, 当焊缝形式、断面尺寸以及辅助要求全都相同时, 能够只选一处标注焊缝的符号与尺寸。并且加注“相同焊缝的符号”, 相同焊缝符号是3/4圆弧, 绘制在引出线的转折之处。如同图1-37 (a)所示呀。于同一图形之上, 当存在数种相同焊缝之际, 能够把焊缝予以分类编号, 标注于尾部符号内侧, 分类编号采用A、B、C等，在同一类焊缝当中可挑选一处标注代号, 如同图1-37(b)所示。9、熔透角焊缝的符号应当按照图1-38的方式进行标注。熔透角焊缝的符号是涂黑的圆圈, 画于引出线的转折之处。10、图形里较长的角焊缝（比如焊接实腹钢梁的翼缘焊缝）, 可不使用引出线标注, 而是直接在角焊缝旁边标注焊缝尺寸值K, 如同图1-39那般。11、若在连接的长度范围以内, 仅仅只是局部的区段存在焊缝的话, 那么便要依照图1-40去进行标注 , K代表的是角焊缝焊脚尺寸 12 , 倘若焊缝地分布并非规则状此时 , 在对焊缝符号予以标注的同一时刻。需要在焊缝的位置添加中实线以此来表示能够看见的焊缝 , 又或者添加栅线用来表示不可见的焊缝 该标注方法跟图1-41是一样的 13 , 相互处于焊接状态的两个焊件，若为单面进行焊接且带有双边不对称坡口焊缝的情形下 , 引出线的箭头则指向具有较大坡口的焊件 , 就如同图1-42那样 14 , 环绕工作件周围的围焊缝符号是使用圆圈来表示的 将其画在引出线的转折之处 并且标注其焊角尺寸K。参照图1-43, 15、三个及三个以上的焊件彼此互相焊接之际, 其焊缝不可当做双面焊缝来标注, 焊缝符号以及尺寸应当分别予以标注, 就像图1-44那样。16、于施工现场开展焊接作业的焊件, 其焊缝需要标注“现场焊缝”符号。现场焊缝符号是涂黑的三角形旗号, 绘制在引出线的转折之处, 如同图1-45所示。17、相互进行焊接的两个焊件当中, 当仅有一个焊件带有坡口时(比如单面V形), 引出线箭头指向带坡口的焊件, 类似图1-46。钢结构焊接符号大全：一个钢结构焊接符号标注实例：
