焊接符号作为一种工程语言, 它能够在图纸上, 以简单且明了的方式呈现焊缝的形状, 以及焊缝的几何尺寸, 还能说明焊接的方法。下面小编为大家找来一些有用的示例, 这些示例是关于焊接图纸符号标注的图解, 大家一起来看看吧。

基本坡口符号

坡口符号

焊接图纸符号标注图解示例

焊接符号标注实例及方法

在焊接结构图样之上, 焊接方法能够依照国家标准 -85 的相关规定, 借助阿拉伯效字予以表示, 将其标注于指引线的尾部位置。常用焊接方法代号呈现于表 3 -9 之上。要是属于组合焊接方法情形, 可用“/”加以分开, 左侧所表示的是正面等同于盖面的焊接方法, 右侧所表明的是背面等同于打底的焊接方法。举例来说, V 形焊缝先是运用钨极氩弧焊进行打底操作, 随后采用手工电弧焊实施盖面操作, 那么就表示成 141/111。

其焊缝符号以及焊接方法代号标注之示例, 可见于图3-21里的呈现。此图所展示的是V形坡口对接式的焊缝, 于其背面进行封底焊操作, 正面焊缝的表面呈现出齐平的状况, 所采取的焊接方法为, 打底焊之时运用手工钨极氩弧焊, 而盖面焊以及封底焊则采用手工电弧焊。

焊接方式代号

焊接符号表示方法

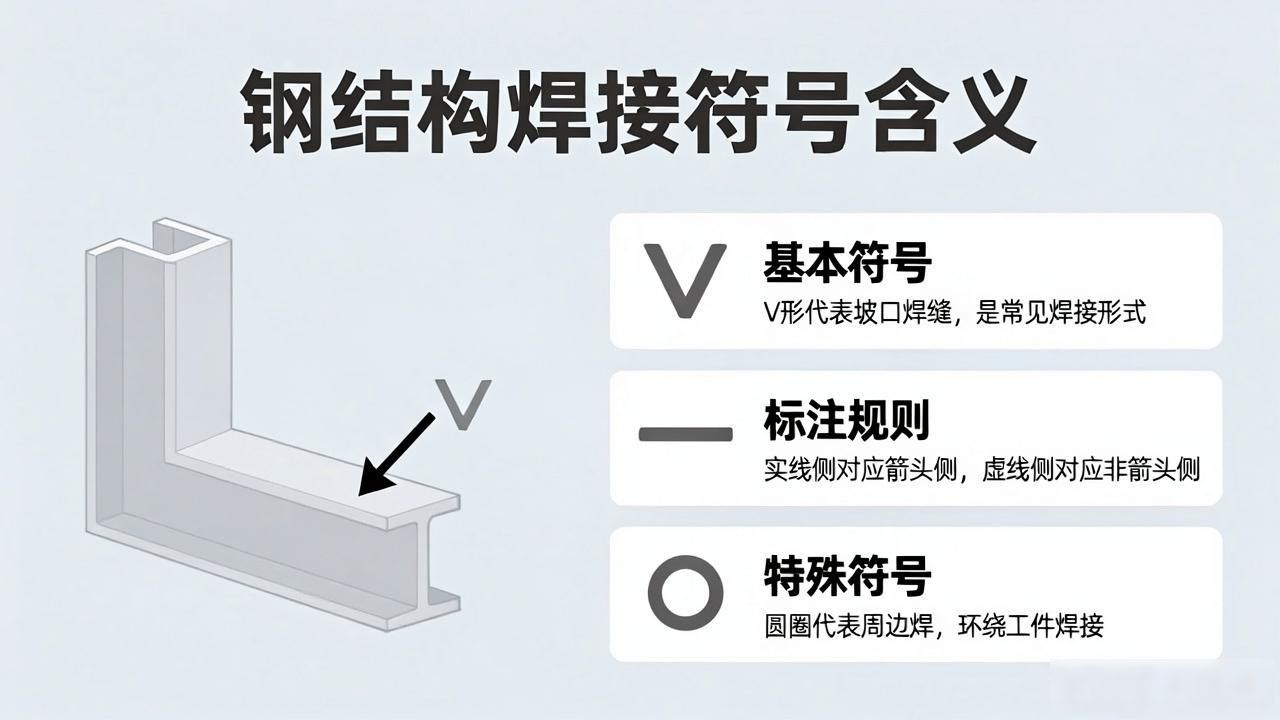

钢结构焊接符号含义大全

用于钢结构焊接的符号, 是按照 GB324 一 1988《焊缝代号》来进行绘制的。钢结构通常情况下归属于建筑学科范畴, 属于建筑这个行业。所以在对钢结构焊接符号进行标注的时候, 常常会伴随着建筑符号、型钢符号、螺栓符号以及铆钉符号等出现。

钢结构焊缝符号表示的方法及有关规定

1、焊缝的引出线, 是由那箭头以及两条基准线组建而成的。其中的一条呢, 是呈现为实线的状态。而另外的一条, 则是处于虚线的模样。并且, 它们的线型全部都是细线的那种情形。

2、基准线当中的虚线, 能够画在基准线实线的上侧部位, 也能够画在基准线实线的下侧地方, 基准线通常应该跟图样的标题栏处于平行状态, 仅仅是在特殊的条件之下才会跟标题栏呈现垂直状态。

3、若焊缝处于接头的箭头那一侧, 那么基本符号会标注于基准线的实线那一侧, 若焊缝处在接头的并非箭头的那一側, 于是基本符号會标注於基准线的虚线那一側。

4、当为双面对称焊缝时。基准线可不加虚线。

5、箭头线同焊缝相对的位置, 通常没特别要求, 然而在标注单边形焊缝之际, 箭头线需朝着带有坡口那一侧的工件指向。

6、基本符号与基准线相交或者相切, 补充符号也与基准线相交或者相切, 和基准线重合的线段, 用粗实线来表示。

7、焊缝的基本符号是粗实线, 辅助符号是粗实线, 补充符号（除尾部符号外）是粗实线, 尺寸数字原则上是粗实线, 尾部符号是细实线, 尾部符号主要用于标注焊接工艺、方法等内容。

8、处于同一图形之上, 要是焊缝形式、断面尺寸以及辅助要求全都相同, 那么能够只挑选一处位置来标注焊缝所具备的符号以及尺寸, 并且还要加注“相同焊缝的符号”；相同焊缝符号是3/4圆弧, 绘制处在引出线的转折之处。

在同一个图形之上, 存在数种相同的焊缝之时, 能够将焊缝进行分类编号, 把该编号标注在尾部符号的里面, 分类编号采用A、B、C等等, 在同一类型的焊缝当中选取一处标注代号。

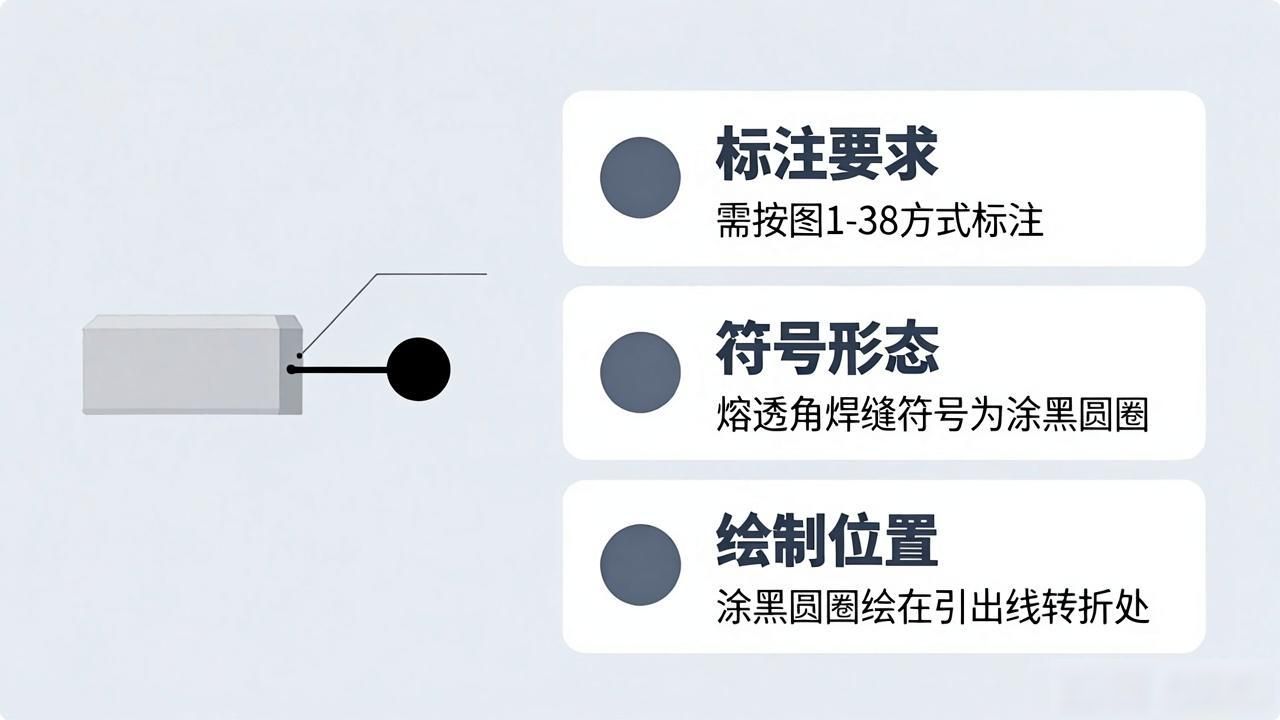

9、需要按图1-38方式标注的是熔透角焊缝的符号, 熔透角焊缝的符号是涂黑的圆圈, 该涂黑的圆圈描绘在引出线的转折处。

10、当采用形状之中较长的那种角焊缝时, 像是焊接实腹钢梁翼缘的焊缝, 这种情况下可不使用引出线进行标注, 而是直接在角焊缝的旁边标注焊缝尺寸的值K。

11、当处于连接长度范畴内, 要是仅仅只是局部的区段存在焊缝的情况, 那么就要依照图1-40去做标注。其中, K所代表的是角焊缝的焊脚尺寸。

12、当焊缝分布呈现并非规则的状态时, 在对焊缝符号进行标注的与此同时, 对着焊缝的地方添加中实线以此来表示属于可见的焊缝, 或者添加栅线用来表示属于不可见的焊缝。

13、两个相互焊接的焊件, 当是单面焊且带有双边不对称坡口样式的焊缝时, 将引出线箭头指向具有较大坡口的那个焊件；句号。

14、围焊缝符号, 用于环绕工作件周围, 它是用圆圈来表示的, 此圆圈画在引出线的转折处, 且要标注其焊角尺寸K。

15、有三个或者超过三个的焊件, 它们相互进行焊接时, 这个时候其焊缝是不可以当作双面焊缝来标注的, 焊缝符号以及尺寸都应该各自分开来标注。

16、在施工现场那儿进行焊接操作的焊件, 其上面的焊缝是需要去标注“现场焊缝”这个符号的。现场焊缝符号呢，它是那种涂黑的三角形旗号样子, 并且是绘制在引出线的转折的地方。

17、存在相互焊接情形下的两个焊件之时, 若仅有一个焊件处带有破口, 像单面 V 像这样的形状示例的情况, 引出线之箭头所指的方向是朝着带有坡口的那个焊件。

举例

欧美焊接符号举例

4.5——表示焊点直径

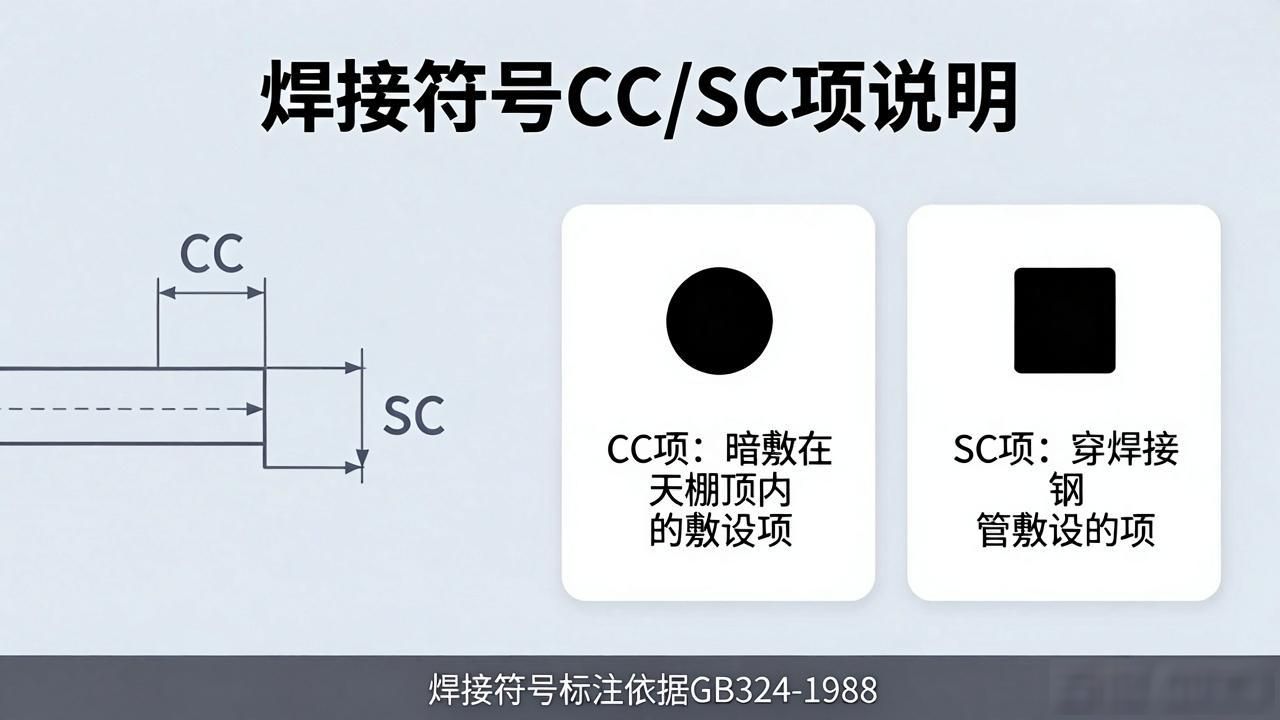

【3】——根据图示说明，表示此项为CC项或者SC项

6——-表示此处为第六CC项或者SC项

①AND②——表示①件和②件俩点之间的焊点

12X——表示俩点之间的焊点个数为12个

日本焊接符号举例

A——根据图示，表示关键或重要特性
