最新工程图中焊接焊缝符号和标注方法

焊缝符号和标注汇总（参考国标）

前言: 要想进行更好地运用, 首先得明白焊接符号以及标注的定义才行, 在网络上广泛传播的焊接符号教程乃是依据GB/T324-1988焊接符号表示方法来制作的, 不过如今国标已然提升为GB/T 324-2008焊缝符号表示法了, 具体如下所示:

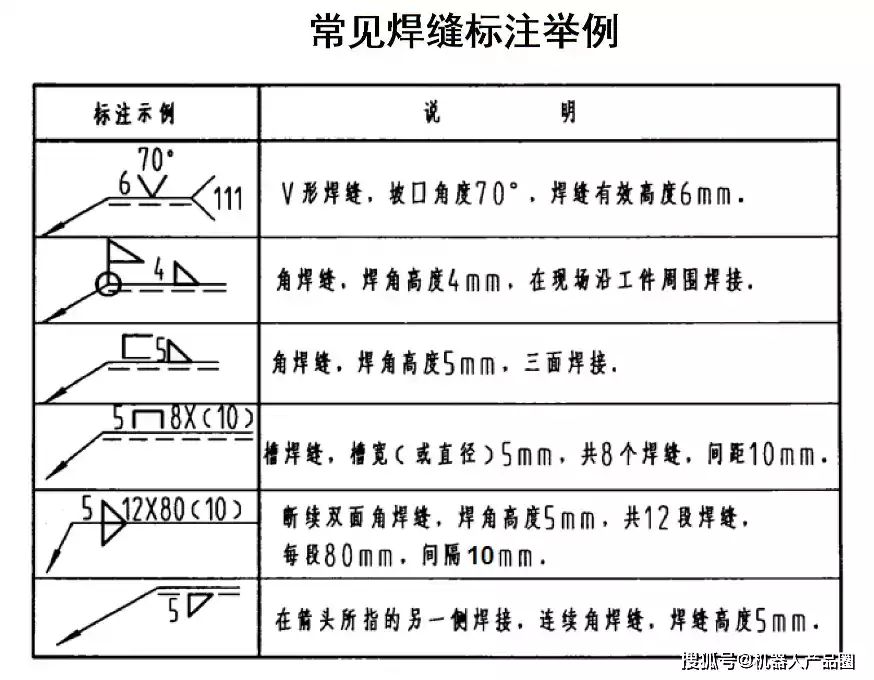

快速学习：常见焊缝标注举列：

1、焊缝标注方法

图样上焊缝有两种表示方法，即符号法和图示法

焊缝标注主要采用符号标注法, 在必要情形下允许辅助采用图示法, 例如, 用连续或者断续的粗线去表示连续或者断续焊缝, 在有需要的时候绘制焊缝局部剖视图或者放大图来表示焊缝剖面形状, 用细实线来绘制焊前坡口形状等等。

符号标注法：通过焊缝符号和指引线表明焊缝形式的标注方法。

2、符号标注法的要素

焊缝符号标注里存在诸多要素, 当中焊缝基本符号以及指引线构建起了焊缝的基本要素, 这属于必定要去标注的内容。

除了焊缝基本要素这一情况之外, 在有必要的时候, 还应当去加注其他的辅助要素, 像是辅助符号, 还有补充符号, 以及焊缝尺寸符号, 另外还有焊接工艺这样的内容。

3、焊接符号及标准

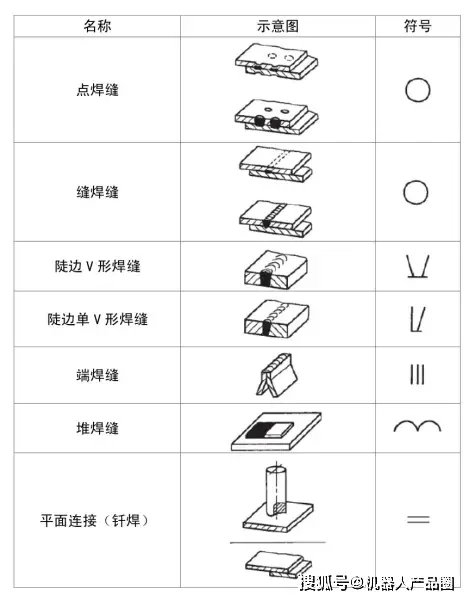

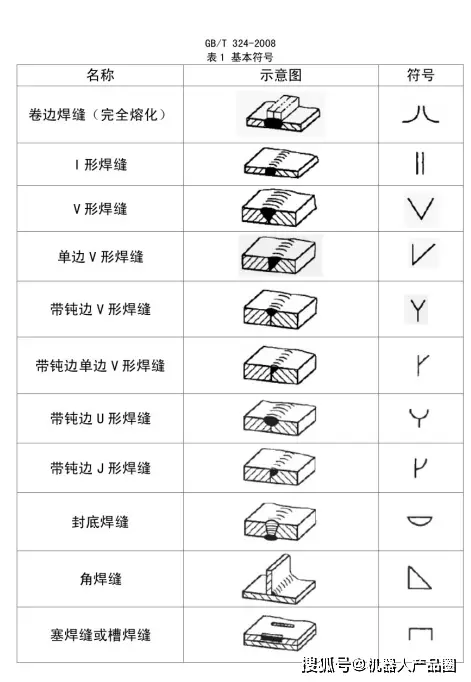

（1）用来表示焊缝横断面形状的符号是焊缝基本符号, 其数量共有20个（以往仅有13个）, 具体内容可查看GB/T 324 – 2008焊缝符号表示法, 比如: 。

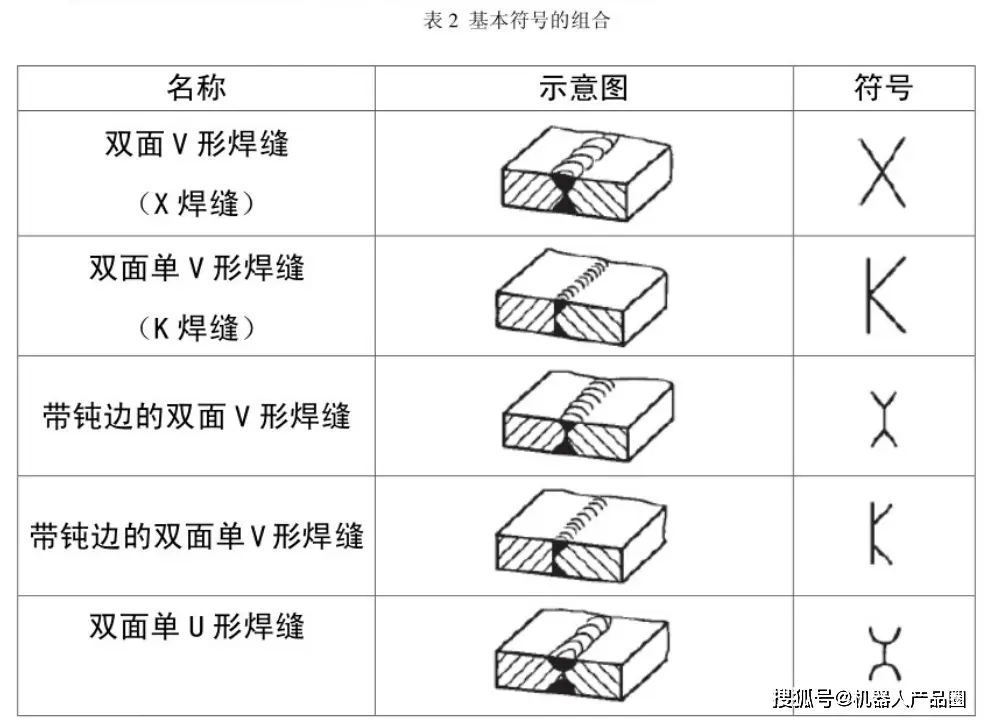

（2）在标注双面焊焊缝或者接头之际, 基本符号能够进行组合运用, 这是新增的情况, 并且不存在辅助符号了。

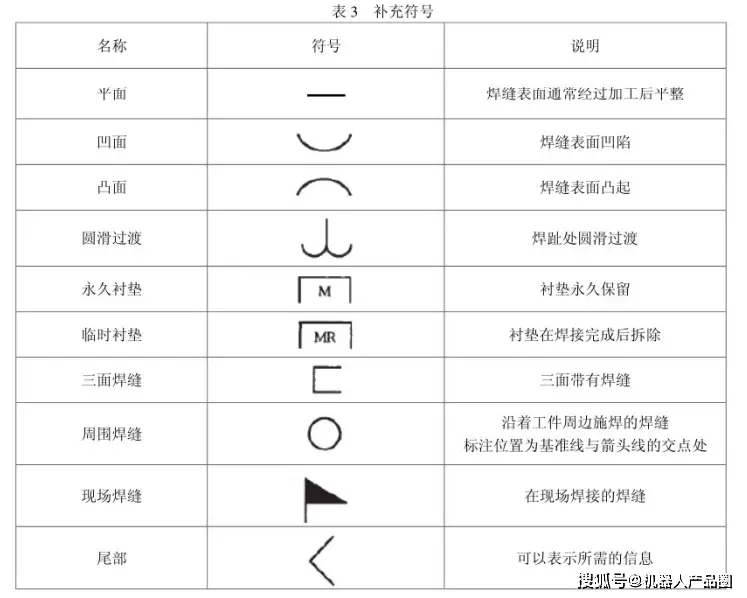

（3）有些补充符号, 起着补充说明的作用, 是针对性地对有关焊缝或者接头进行某个方面的补充说明, 比如: 焊缝自身的表面形状方面、对应的衬垫方面、彼此之间的焊缝分布方面、实际的施焊时所在地点方面等, 在以前存在且仅有5个这样的补充符号。

4、指引线

（1）指引线由箭头线和基准线（实线和虚线）组成

（2）箭头线：

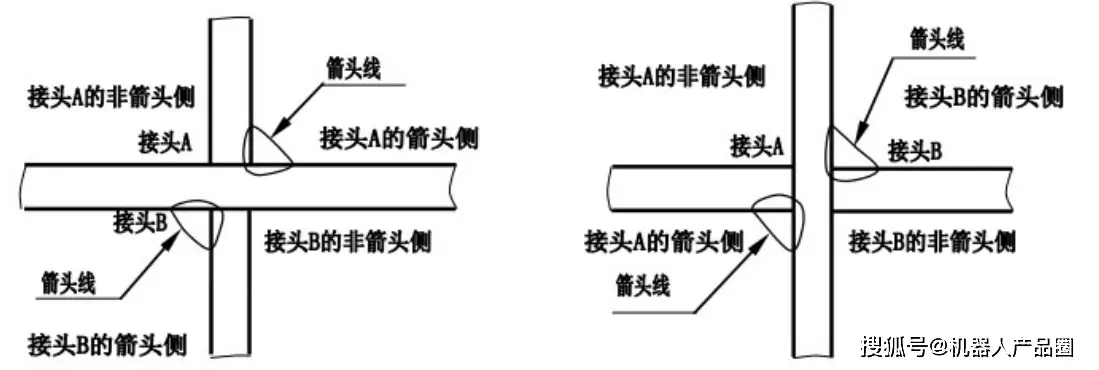

那具有直接指过来特性的箭头所对着的接头那一侧。属于是“接头的箭头那一侧”了 , 而与这个呢呈现相对状态的 , 便是“接头的非箭头那一侧”。

（3）通常情况下, 基准线一般是要跟图样的底边保持平行的, 不过呢, 在有必要的时候, 它也是能够与底边呈现垂直状态的。

实线和虚线的位置可根据需要互换。

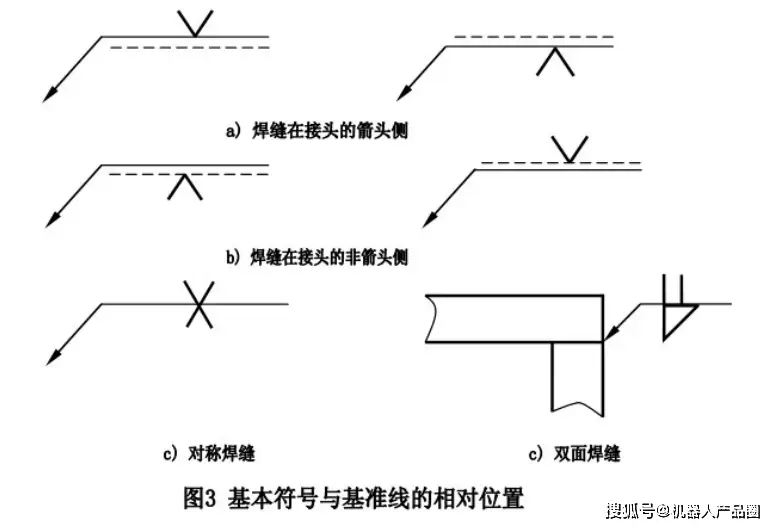

基本符号与基准线的相对位置

——当基本符号处于实线一侧的情形下, 用于表明焊缝处于箭头那一侧的意义, 可参照图 3a) 进行查看。

当基本符号处于虚线一侧的时候, 这意味着焊缝处于非箭头的那一侧, 要是想看情况, 可参见图3b)。

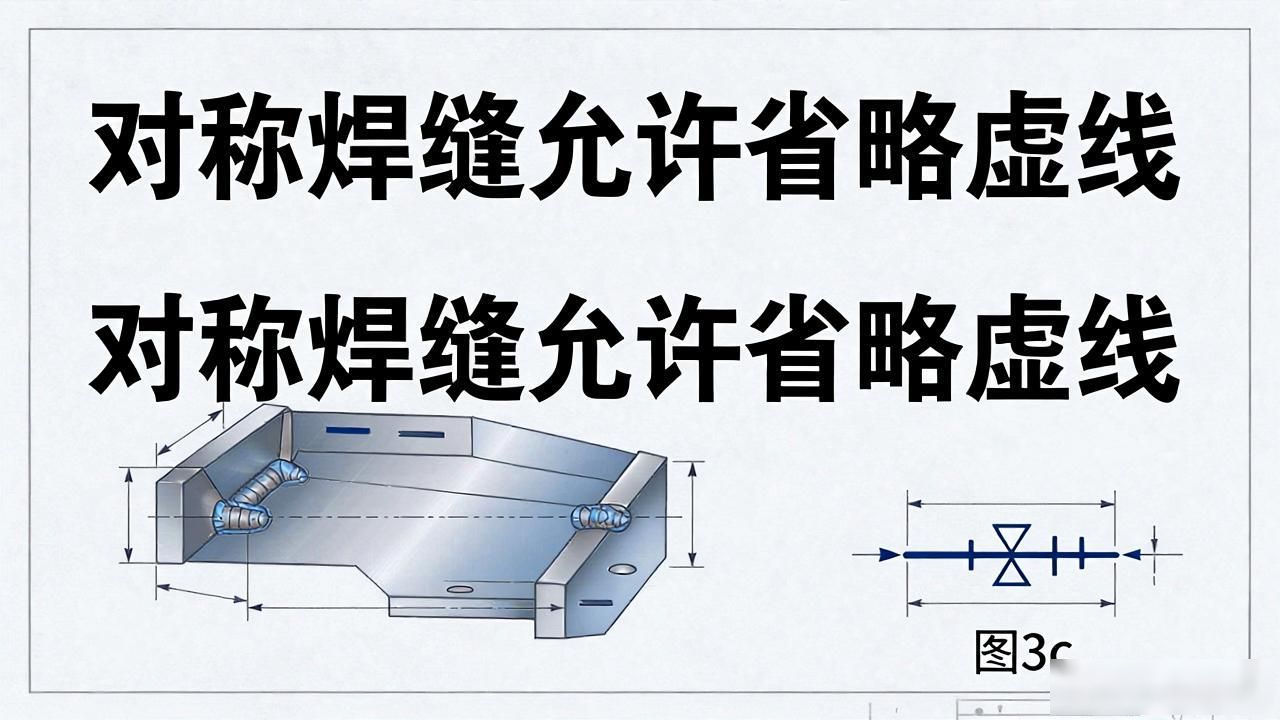

——对称焊缝允许省略虚线， 参见图 3c)；

当焊缝分布位置已然明确时, 一些双面焊缝能够省略虚线, 参照图3d)。

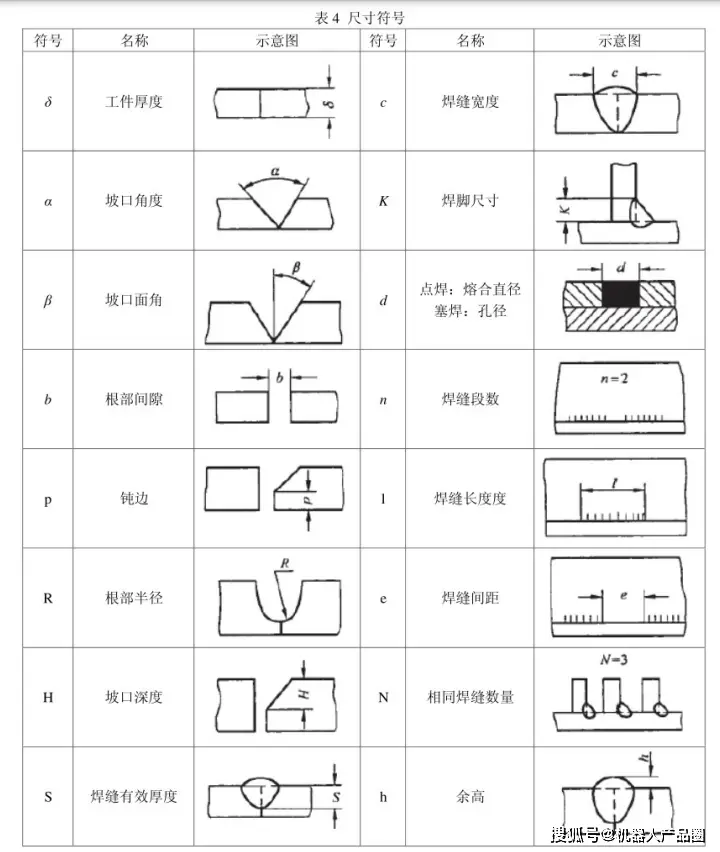

（4）必要时， 可以在焊缝符号中标注尺寸。如下图：

标注规则

尺寸的标注方法

——横向尺寸标注在基本符号的左侧；

——纵向尺寸标注在基本符号的右侧；

把那坡口角度, 以及坡口面角, 还有根部间隙, 标注在, 基本符号的上侧部分, 抑或是下侧部分。

——相同焊缝数标注在尾部；

当存在较多尺寸, 而这些尺寸在分辨上存在困难时, 能够在尺寸数据的前面, 对相应的尺寸符号进行标注。

当箭头线方向改变时， 上述规则不变。

关于尺寸的其他规定

焊缝位置的尺寸是确需订定的数目, 不在焊缝符号里展开标记, 需要把它在图样之上用以标记。

有这样一种情况, 当处于基本符号的右侧之时, 既不存在任何尺寸标注, 同时也没有其他方面的说明, 这种状况意味着, 焊缝在工件的整个长度方向上呈现出连续的状态。

在基本符号的左边, 什么尺寸标注都没有, 也没有别的说明, 这种情况下, 就表示对接焊缝得完全焊透。

塞焊缝、 槽焊缝带有斜边时， 应标注其底部的尺寸。

5、焊接代号

如图所示, 对接接头周边焊缝呈现出特定形态, 其中焊条电弧焊（111）于非箭头一侧进行打底作业, 且表面确保齐平, 而埋弧焊（12）所形成的 V 形焊缝处于箭头一侧, 其表面同样要求达到齐平状态。

请注意, 当焊缝运用多种焊接方法, 或者对于焊接方法存在特殊要求之际进行标注, 一般情形下则不会标注。

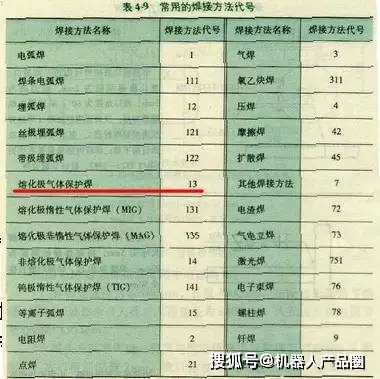

在图样之上呈现的常见的金属焊接以及钎焊方法之表示代号里需具体进行参考的焊接方式代号, 是GB 5185 – 1985。

详细资料可以参考附件中的文件

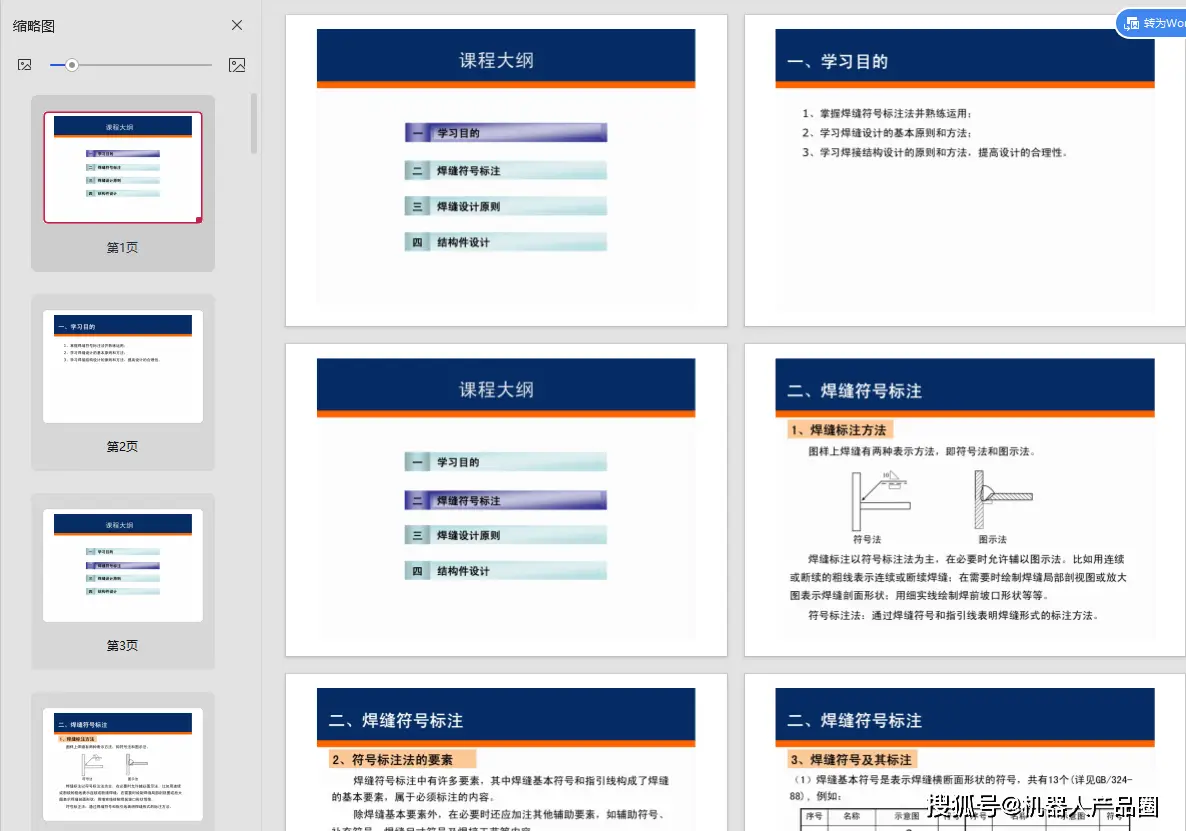

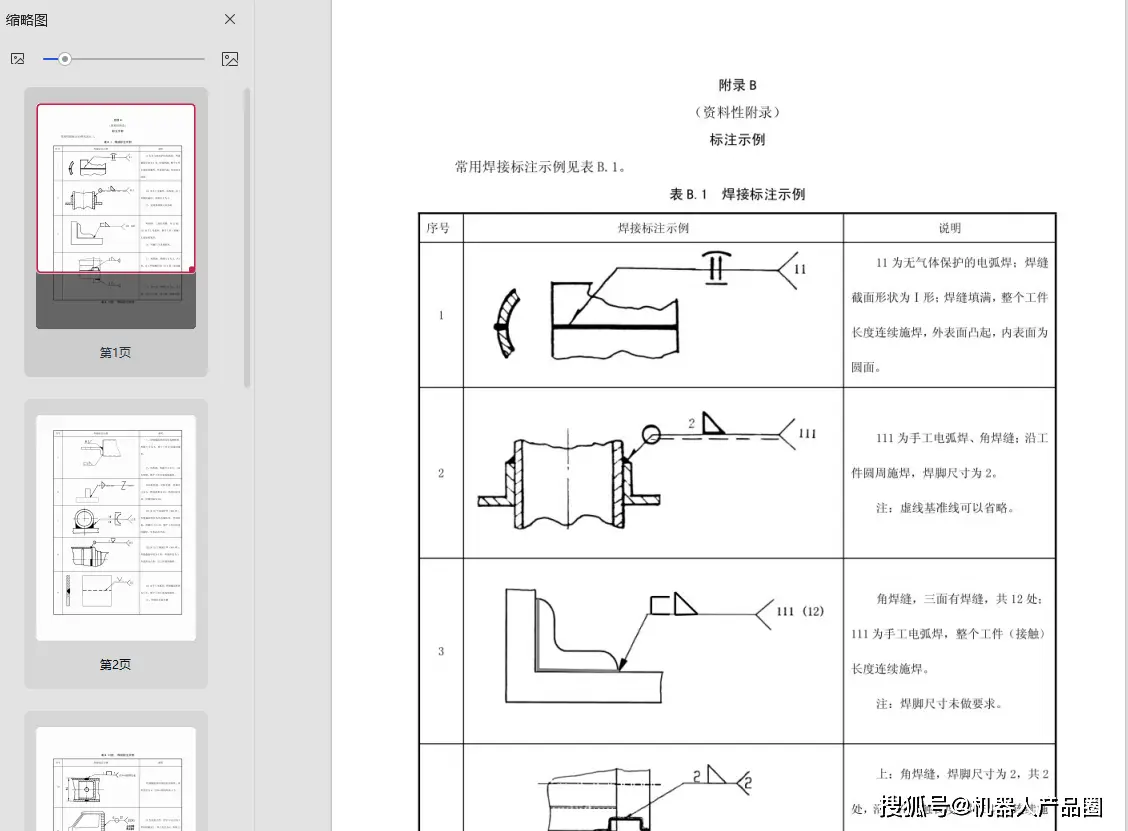

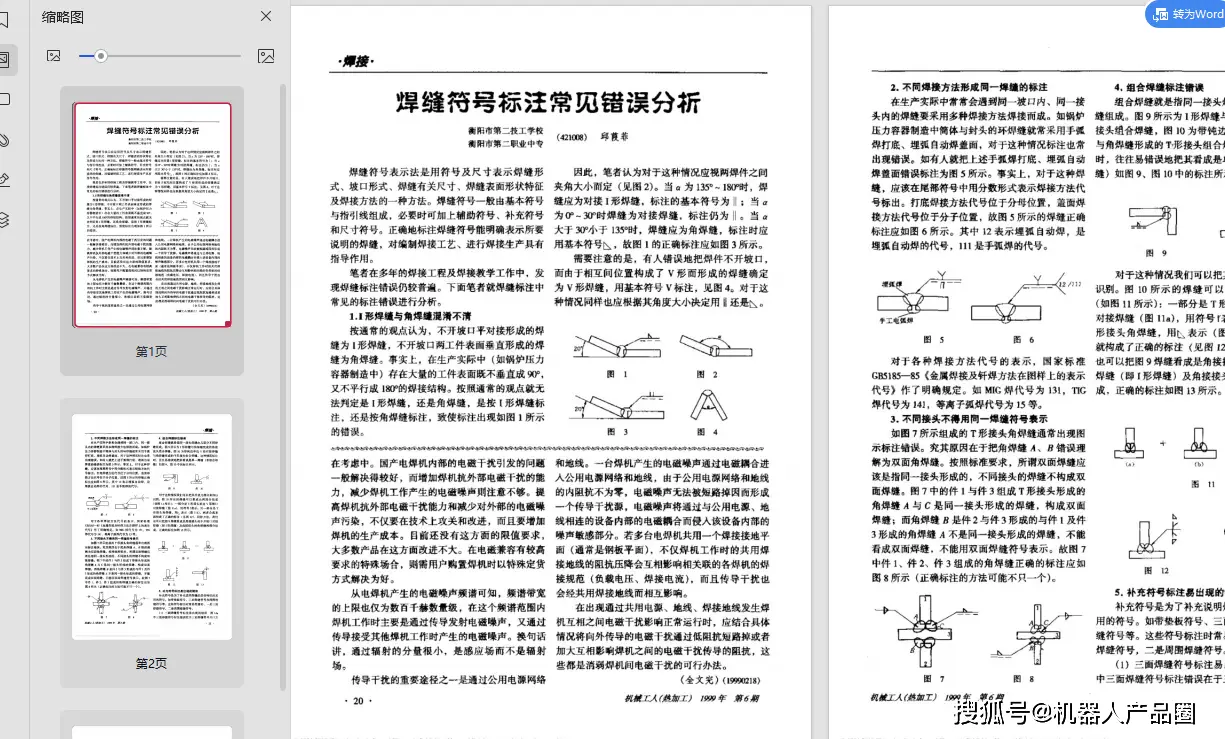

附件汇总：
