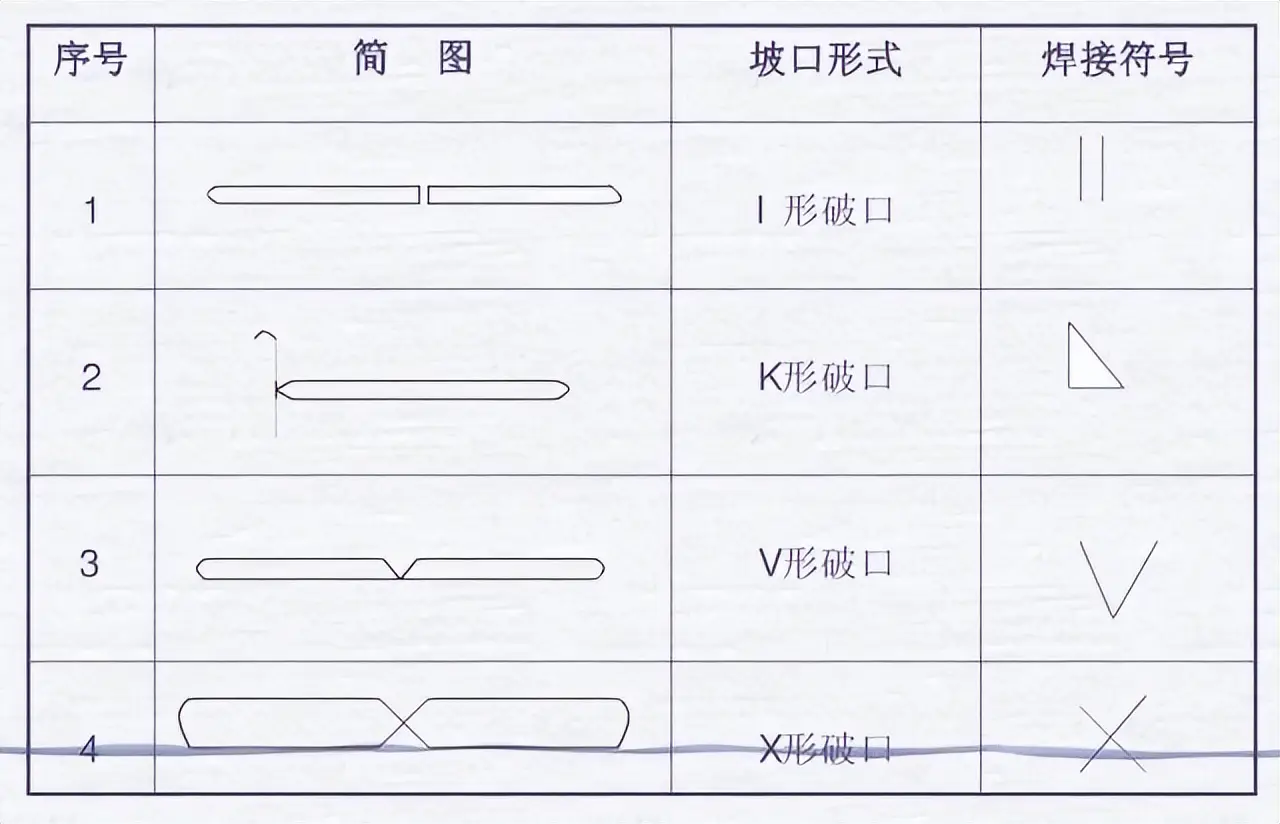

基本坡口符号
坡口符号
焊接图纸符号标注图解示例焊接符号标注实例及方法
在焊接结构图样之上, 焊接方法能够依照国家标准 -85 的规定, 借助阿拉伯数字予以表示, 将其标注于指引线的末尾之处。常用焊接方法的代号呈现于表 3-9 当中。要是属于组合焊接方法, 能够使用“/”进行分开, 左侧代表正面（或者盖面）的焊接方法, 右侧代表背面（或者打底）的焊接方法。举例来讲, V 形焊缝先是采用钨极氢弧焊进行打底, 随后运用手工电弧焊进行盖面, 那么便表示成 141/111。
有焊缝符号以及焊接方法代号作标注示例, 其示于图3-21, 此图所表的是V形坡口对接焊缝, 背面要进行封底焊操作, 正面之处的焊缝, 表面使其齐平, 同时对于该焊缝焊接方法而言, 是在打底焊时采用手工钨极氮弧焊, 而盖面焊以及封底焊的时候, 则采用手工电弧焊。
焊接方式代号
焊接符号表示方法钢结构焊接符号含义大全
钢结构焊接符号是依照GB324一1988《焊缝代号》来进行绘制的, 钢结构通常归属于建筑学科, 属于建筑行业范畴, 所以在钢结构焊接符号的标注过程中常常会伴有建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定

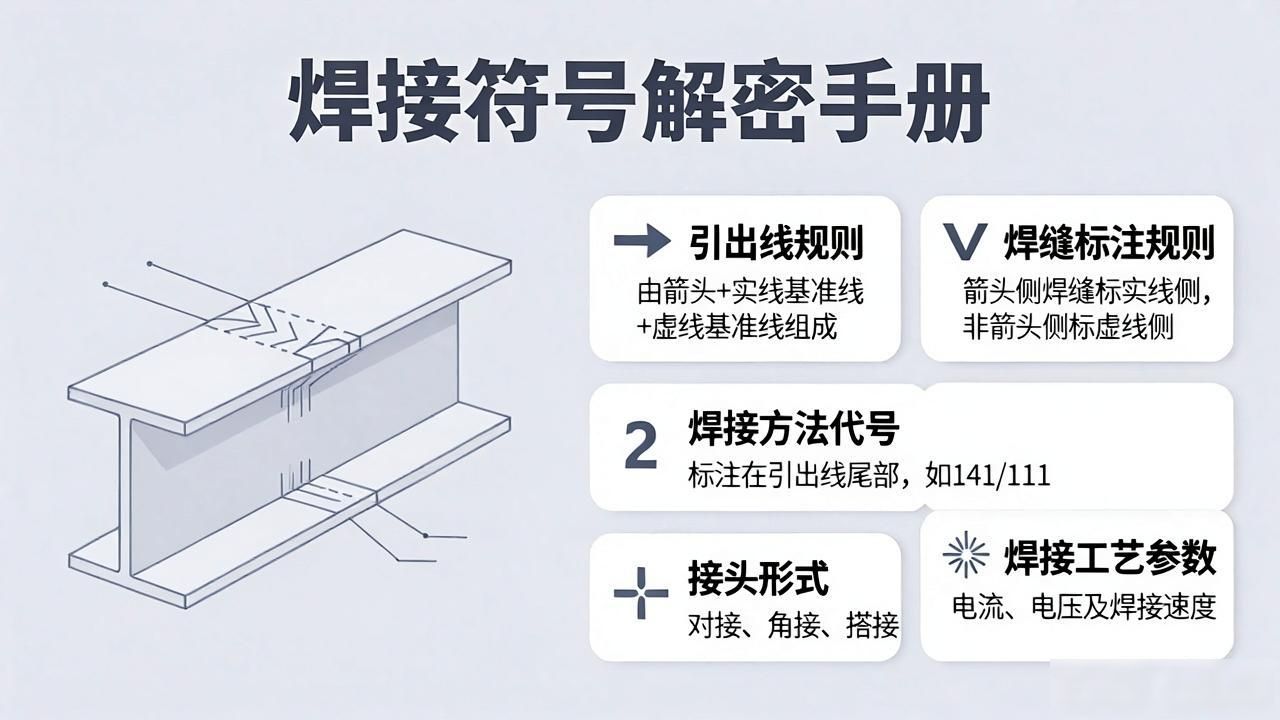

1、那焊缝的引出线, 它是由箭头以及两条基准线构成的。其中, 一边是那实线, 另一边呢是虚线, 并且它们的线型都是细线。
2、基准线的虚线, 有的时候能够画在基准线实线的上侧, 而有的时候也能够画在基准线实线的下侧, 基准线通常情况下应当与图样的标题栏保持平行, 只有在比较特殊的条件之下才会与标题栏呈现垂直状态。
3、若是焊缝处于接头的箭头那一侧, 那么基本符号便标注在基准线的实线那一侧；要是焊缝处于接头的并非箭头的那一侧, 那么基本符号就标注在基准线的虚线的那一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝相对的位置, 通常来讲并无特别的要求表现, 然而当对单边形焊缝进行标注注明时, 箭头线需要朝着带有坡口的那一侧的工件方向指向。
6、基本符号, 同基准线相交, 或者相切, 补充符号, 同样与基准线相交或相切, 与基准线重合的线段呢, 要用粗实线去表示。
7、焊缝的基本符号是粗实线, 辅助符号也是粗实线, 且此二者（尾部符号除外）均为粗实线, 尺寸数字原则上同样是粗实线, 而尾部符号是细实线, 尾部符号主要标注重的是焊接工艺、方法等内容。
8、于同一图形之上, 当焊缝形式、断面尺寸以及辅助要求全系相同时情况之下, 能够只挑选一处对焊缝的符号与尺寸予以标注。并且还要加注“相同焊缝的符号”, 此相同焊缝符号乃是3/4圆弧, 绘制于引出线的转折之处的位置上。
当处于同一个图形之上, 存在数种相同的焊缝时, 能够把焊缝进行分类编号, 要标注在尾部符号的里面, 分类编号会采用A、B、C等等这样的形式, 在同一类焊缝里面可以挑选一处来标注代号。
9、代表熔透角焊缝的符号, 其标注方式应当按照图1-38所示的那种方式来进行标注。熔透角焊缝所对应的符号, 是那种呈现为涂黑状态 的圆圈形状, 它被画在引出线出现转折的那个位置处。
10、用到形状当中占据长度偏向长的那种角焊缝, 就好比是专门焊接实腹钢梁时所用到的翼缘焊缝, 这种情况下能够不利用引出线去进行标注, 而是直接于角焊缝周边位置标注焊缝尺寸相应的数值K。
11、若于连接长度范围之中只见局部的特定区段存有焊缝, 那么便依照图1-40展开标注。其中, K所代表的是角焊缝的焊脚尺寸。
12、当焊缝分布呈现并非规则的状态时, 在对焊缝符号进行标注的同一时刻。在焊缝所在之处添加中实线以此来表示能够看见的焊缝, 或者添加栅线用来表示无法看见的焊缝。
13、两个相互焊接的焊件, 若其为单面焊且带有双边不对称坡口焊缝, 那么引出线箭头会指向具有较大坡口的那个焊件。
14、围焊缝符号, 是用来表示环绕工作件周围的, 它用圆圈表示, 画在引出线的转折之处。并且, 要标注其焊角尺寸K。
15、三个焊件相互焊接, 或者多于三个焊件相互焊接，这样的情况下, 其焊缝是不, 可以作为双面焊缝来标注的, 焊缝符号以及尺寸, 应该分别进行标注。
16、在施工现场开展焊接工作的焊件, 其焊缝应当标注“现场焊缝”这一符号。现场焊缝的符号是涂黑的三角形旗号, 它绘制在引出线的转折之处。
17、两个相互进行焊接的焊件当中, 在仅有一个焊件带有坡口的情形下, 像单面V形这种, 引出线的箭头所指向的是那个带坡口的焊件。
举 例
欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
