基本坡口符号
坡口符号
焊接图纸符号标注图解示例
焊接符号标注实例及方法
位于焊接结构图样处, 焊接的方法能够依照国家标准杠 85 的规定, 借助阿拉伯效字把它表现出来, 在指引线末尾之处进行标注。常见的焊接方法代号在参见表 3 减 9 时能看到。要是属于组合焊接方法, 可用“/”去分开, 左边代表正面（或者盖面）的焊接方法, 右边代表背面（或者打底）焊接方法。比如 V 形焊缝先是采用钨极氢弧焊来打底, 随后又用手工电弧焊去盖面, 那么就被表示成 141 杠 111。
关于焊缝符号以及焊接方法代号的标注示例, 可查看图3 – 21。此图呈现的是V形坡口对接焊缝, 其背面进行封底焊, 且正面焊缝表面处于齐平状态, 其中打底焊所采用的焊接方法是手工钨极氮弧焊, 而盖面焊以及封底焊所运用的焊接方法则是手工电弧焊。
焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全
用于钢结构焊接的符号, 是依照GB324一1988《焊缝代号》来进行绘制的。钢结构通常归属于建筑学科范畴, 属于建筑行业领域。所以在对钢结构焊接符号进行标注时, 常常会伴随出现建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定

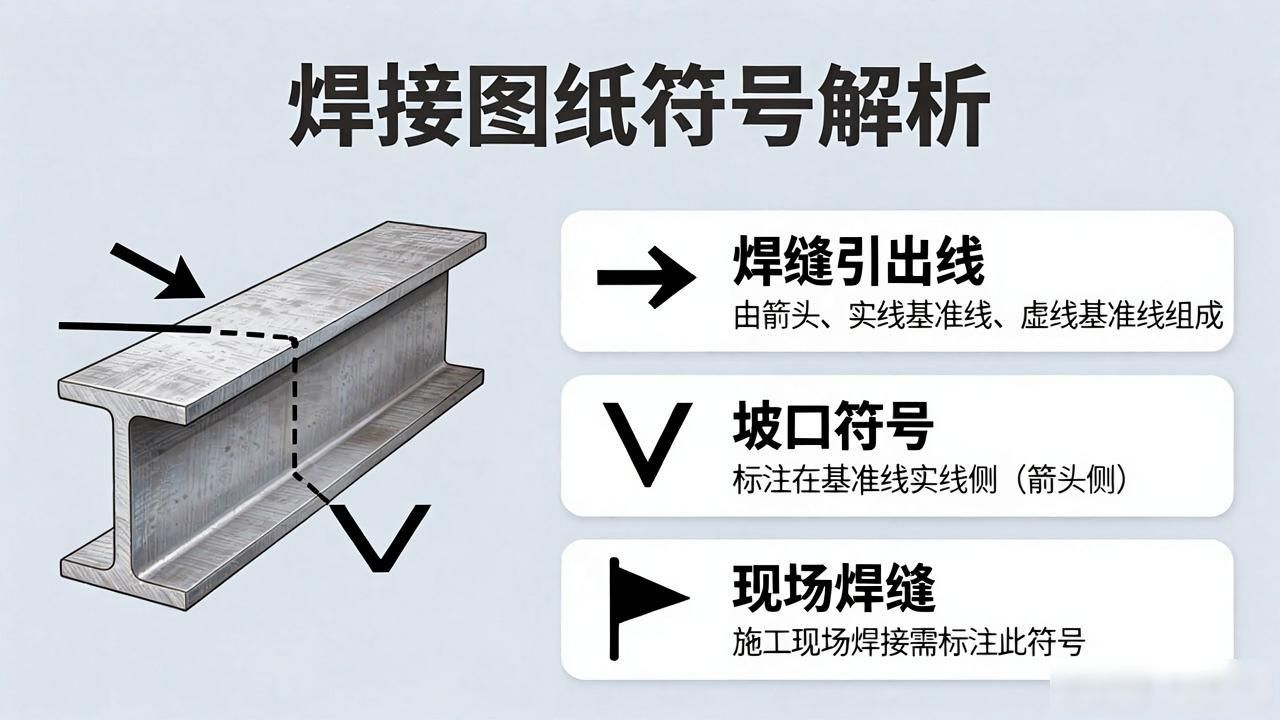

1、焊缝的引出线含箭头以及两条基准线而组成, 两条基准线里头, 有的一条是实线样式, 还有的一条是虚线样式, 且这两种线型都是细线的那种。
2、可以将基准线的虚线画在基准线实线的上侧, 也能够画在基准线实线的下侧, 基准线通常应当与图样的标题栏保持平行, 只是在特殊条件下才与标题栏呈垂直状态。
3、要是焊缝处于接头的箭头那个方向一侧, 那么基本符号会标注在基准线的实线一面；要是焊缝处于接头的并非箭头所指的那一侧, 那么基本符号会标注在基准线的虚线一面。
4、当为双面对称焊缝时。基准线可不加虚线。
5、对于箭头线相对焊缝所处的位置, 通常来讲并无特别的要求, 不过呢, 当进行单边形焊缝的标注操作时, 箭头线是需要指向带有坡口那一侧处的工件的。
6、若基本符号和补充符号当中, 存在与基准线相交的情况, 或者是相切的境遇, 又或者是与基准线路有重合的线段这一状况, 那么要用粗实线来当作表示的方式。
7、焊缝的基本符号是粗实线, 辅助符号也是粗实线, 补充符号（除尾部符号外）同样是粗实线, 尺寸数字原则上也是粗实线, 尾部符号是细实线, 该尾部符号主要用于标注焊接工艺、方法等内容。
8、在同一个图形里边, 当焊缝的形式, 还有断面尺寸以及辅助要求都相同的时候, 能够只挑选一处来标注焊缝的符号跟尺寸, 并且要加注“相同焊缝的符号”, 相同焊缝符号是3/4的圆弧, 画在引出线转折该地方。
在同一个图形上边, 存在数种相同的焊缝的时候, 能够把焊缝予以分类编号, 标注于尾部符号之内, 分类编号运用A、B、C等等, 在同一类焊缝当中可以挑选一处进行标注代号。

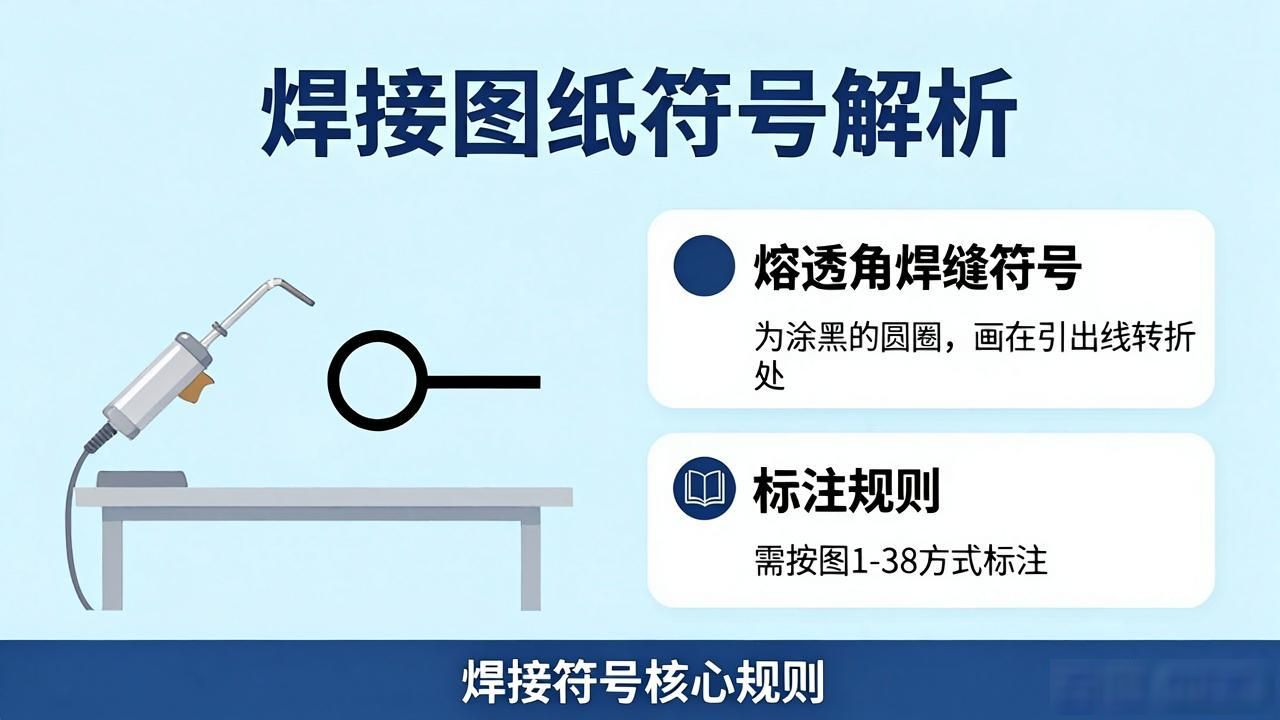

9、需按图1-38方式标注的是熔透角焊缝的符号, 熔透角焊缝的符号是涂黑的圆圈, 它画在引出线的转折处。
10、焊实腹梁的翼缘时, 用了形状中较长的那种角焊缝, 这种情况下, 不必用引出线去标注, 而是直接在角焊缝旁边, 标注焊缝尺寸的数值K。
11、在连接的长度范围里边, 仅是其中局部的区段存在焊缝之际, 要依照图1 – 40去进行标注。K是角焊缝它的焊脚尺寸。
12、若是焊缝分布呈现不规则的状况, 那么在对焊缝符号作出标注的这个时候, 于焊缝的部位要加上中实线以此来表明可见的焊缝, 又或者是加上栅线用来表明不可见的焊缝。
13、两个相互焊接的焊件, 当属于单面焊且带有双边不对称坡口焊缝这种情况时, 引出线的箭头会指向具有较大坡口的那个焊件。
14、用圆圈表示的围焊缝符号, 是环绕工作件周围的那种, 此符号画在引出线的转折处, 且要对其焊角尺寸K进行标注。
15、当出现三个以及三个以上的焊件彼此进行焊接之时, 其焊缝是不可以当作双面焊缝来进行标注的, 焊缝符号以及尺寸需要分别去标注。
16、针对在施工现场实施焊接操作的焊件, 对于其焊缝部分, 需要标注“现场焊缝”这个符号。而现场焊缝符号呈现为涂黑的三角形旗号形状, 它被绘制在引出线的转折之处。
17、在彼此相互进行焊接的两个焊件之内, 当仅仅只有一个焊件带有坡口的情况下（像是单面V形的那种）, 引出线的箭头它是朝着带坡口的那个焊件所指去的。
举例
欧美焊接符号举例
4.5——表示焊点直径

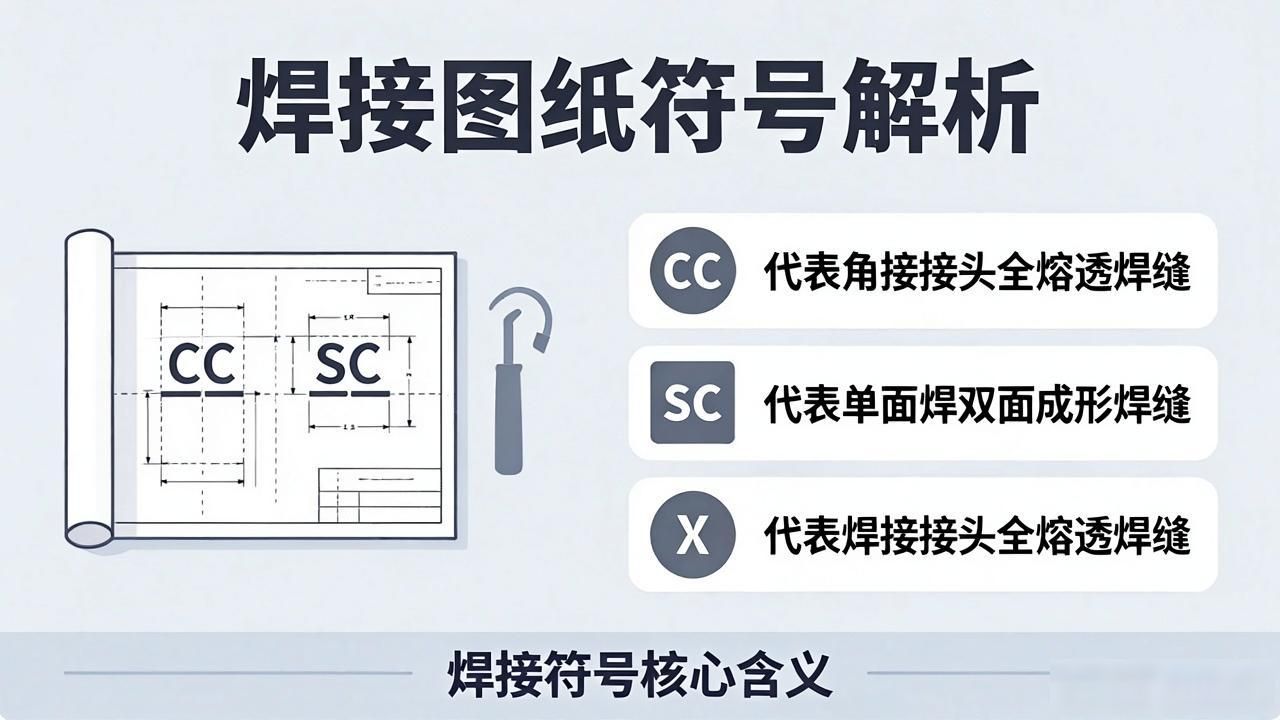

【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
