1. 焊缝符号属于工程语言的其中一种, 它被用来在图样上标记焊缝形式, 标记焊缝尺寸, 还标记焊接方法等。2. 焊缝符号是实施焊接施工的主要依据所在。3. 从事焊接工作或者检测工作的那些人, 需要熟悉常用焊缝符号的标注方法以及其含义。
基本符号跟指引线构成了焊缝符号, 有时还会添加辅助符号, 以及补充符号, 还有焊缝尺寸符号。
当然，在表示焊缝时，也可以采用机械制图的方法来详细表示。
于图中可见焊缝标注示例, 图里所呈现的焊缝符号涵盖, 基本符号, 即图中数码8之后紧跟的符号, 补充符号也就是图中的那面乌黑的旗帜, 还有指引线, 以及焊缝尺寸符号。
基本符号是表示焊缝截面形状的符号。

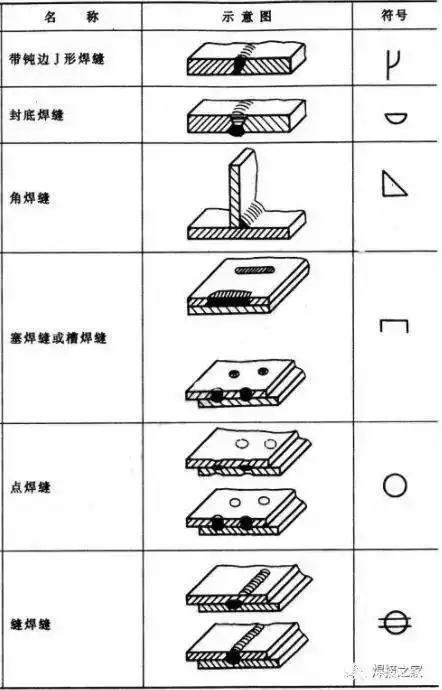

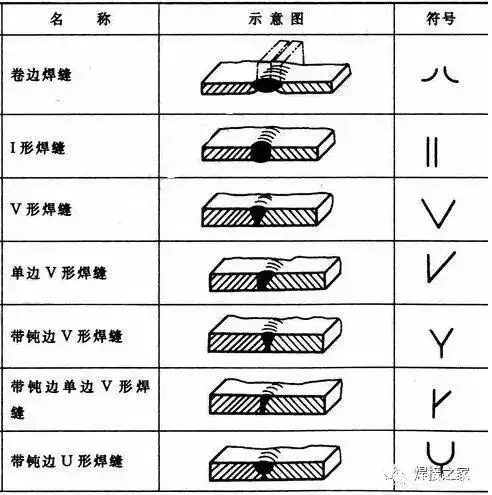

如同I形焊缝, 还有V形焊缝, 以及带钝边V形焊缝, 就连角焊缝, 包括封底焊缝等等, 具体符号查看下表。此例意味着焊缝为一角焊缝。
表示焊缝表面形状特征的符号是辅助符号, 辅助符号存在三种, 一种表示焊缝表面平齐，一种表示焊缝表面凹陷, 一种表示焊缝表面凸起, 本文由NDT互联网联盟排版编辑！
平常情形下, 没必要确切表述焊缝的表面样式, 故而辅助符号时常不标注。
有时为了补充说明焊缝的某些特征，需要其它符号来表示。
好比说, 要是想要去表示焊缝环绕着工件的周围, 那就用一个圆圈来进行表示；要是想要表示焊接的时候焊缝底部带有垫板这种情况, 就可以用一个矩形来予以表示等等, 这些统统都属于补充符号。

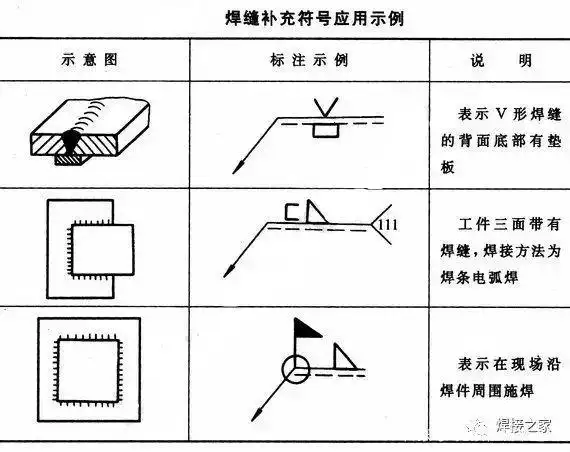

本例里的黑旗被称作现场符号, 它意味着此处的焊缝是在现场或者工地上所进行的焊接 , 补充符号的应用示例可见于下表。
但为完整呈现焊缝, 除上述符号外, 还需涵盖指引线, 以及一些尺寸符号与数据。
带有箭头的指引线是指引线的一部分, 两条基准线也是指引线的一部分, 其中一条基准线是实线, 另一条基准线是虚线, 如此就构成了指引线, 就像上图a所展示的那样。
要是焊缝处于接头的箭头那一侧, 那么就要把基本符号标注在基准线的实线那一端, 就如同图b所呈现的那样。
若是焊缝处于接头的非箭头一侧, 那么要把基本符号标注在基准线的虚线一侧, 就如同图c所呈现的那样。
标注对称焊缝及双面焊缝时，可不加虚线，如图d所示。
众多的焊缝尺寸, 当标注实际焊缝之际, 要是尺寸方面的因素数量较少, 那就直接于焊缝符号之上进行标注。
有时, 为了能够更清晰、确切地展现出焊缝的具体形式, 便采用机械制图所采用的那种方式来做出表示。

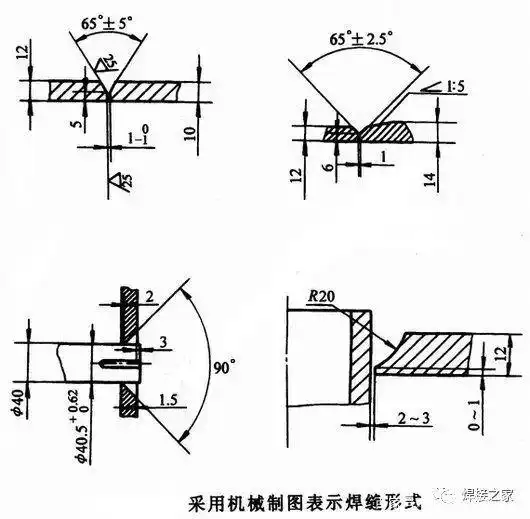

上图为釆用机械制图方法表示焊缝形式的几个例子。

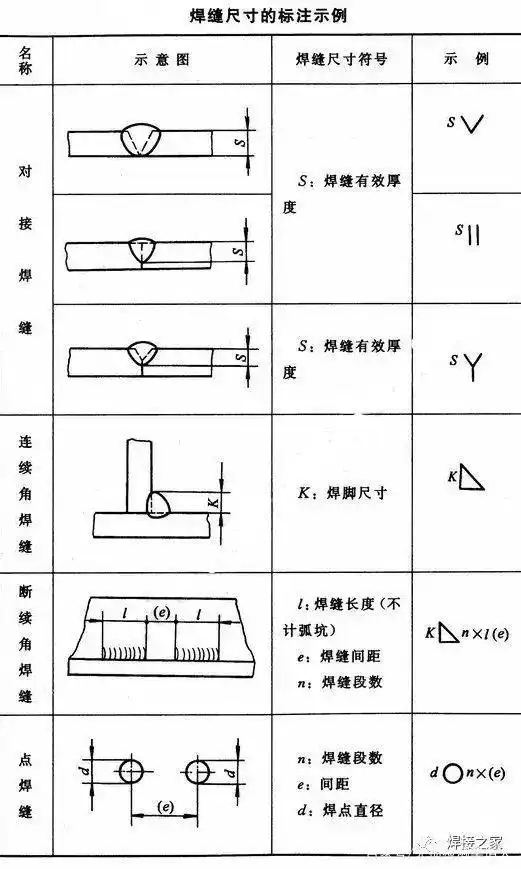

下表列出了一些常见焊缝尺寸的标注实例：
通过以下数个案例当作引导, 进而归纳总结得出了焊缝接头的三个要素, 分别是熔透方式, 还有坡口型式, 以及接头类型。
以案例作为例证, 在依靠项目进行建设的进程当中, 针对焊缝接头型式的正确称呼展开过多次研讨, 部分从事焊接专业的人员不能够对焊缝接头型式作出正确的界定。
那里面存在着一次挺突出的讨论, 有一部分工程师, 在某主设备支撑无损检测委托单那里填写的信息是, “坡口型式的情况是: V”, “接头型式呈现的样子是: BW”。
原本的设计仅仅只是要求“CJP焊缝”, 而这种坡口种类是靠着那位工程师所归属的公司自行去设计的。
（焊缝坡口示意图）
另外一群工程师持有这样的看法, 那上述那两个关于基本焊接信息的填写情况是不正确的, 而这种不正确的情况呢，将会致使NDE检测人员在对焊缝检测区域进行判断时候出现错误现象, 继而的话还会进一步衍生出焊缝出现漏检的那种风险。本文是由NDT互联网联盟来排版编辑的！
那正确的称呼应当是, 全熔透, 单边坡口, T型焊缝, 其坡口的型式并不是典型的设计, 在进行NDE委托的时候需要配上焊缝示意图。
理由如下：
1)BW是butt （joint）weld的简称, 其中文名是对接（接头）焊缝。而依据NF – 3226.1（b）所指出的对接接头型式, 上图明显不属于对接。反而更符合图NF – 3226.1 – 1中（c）和（g）的T型接头型式, 并且满足ASME第IX卷QW – 490中给出的T型字接头, 乃是相互之间近乎直角排列作T字型的两个构件之间的接头；而对接接头被定义为, 近似在同一平面上两个构件之间的接头。
2)在NF卷而言, NF – 3226.1（b）的T型接头那儿, 给出了典型的坡口型式, 其见NF – 3226.1（a） – 1这供作参考的典型焊缝详图。现场所开的坡口, 明显不是典型坡口型式里的任何一种, 所以严格依照V型坡口的叫法, 那是错误的。依照图NF – 3226.1（a） – 1里我们唯一能够提取到的信息, 该坡口属于单边坡口。鉴于坡口并非典型坡口, 无损检测委托单中应当配上具体的坡口图。
3)完全熔透跟部分熔透, 具体详见下面文字当中的定义呀。中国核电工程有限公司五公司的NDE委托单没有标明这个信息呢 , 这将会对NDE针对焊缝根部进行的无损检测时的判定产生影响的。
误区案例
案例一, 存在这样的情况, 有人误认, 只要是全熔透那便就是BW, 还把全熔透T型坡口焊缝称作对接焊缝, 而这正是上述背景案例出现错误的根源所在。
案例二: 不能够准确地区分成为了下面的这两种坡口的型式, 不清楚存在着单边V型坡口的定义。
（ 单面V型坡口及单边V型坡口）
案例三: 不能够正确分辨角接接头跟角焊缝之间的差异, 然而接头型式跟是否为角焊缝不存在直接关联, 以下有两份焊缝示意图, 它们都是角接接头, 可都并非角焊缝。本文由NDT互联网联盟排版编辑！
（ 角接接头示意图）
案例四: 不能够准确地区分 J 型坡口所形成的焊缝, 以及 U 型坡口所形成的焊缝, 还有窄间隙所形成的焊缝。其中,J 型。
（J型坡口和U型坡口示意图）
案例五: 国标里双V坡口存在误导情况, 然而实际上美标典型坡口中并无“双V”这种坡口型式, 与之相类似的坡口一般采用J型坡口型式。
如堆内构件流量分配裙板焊缝接头，见下图。
（ 国标中给出的“双V”坡口示意图）
焊缝接头三要素
藉由对规范以及定义予以理解, 能够归纳并总结得出, 焊缝接头的三要素分别是, 熔透方式, 坡口型式, 接头类型。
熔透方式有两种包括：
全熔透、半熔透；
具有典型性的坡口型式存在八种, 它们涵盖了, I型坡口下呈现的焊缝, 单面V型坡口所形成的焊缝, 单边V型坡口产生的焊缝, 单面U型坡口对应的焊缝, 单面J型坡口形成的焊缝，单面半喇叭型坡口那里的焊缝, X型坡口出现的焊缝, K型坡口产生的焊缝。
角焊缝往往与坡口型式组合存在；
有四种接头类型, 其中包括对接接头, 包含角接接头, 这一种里还有搭接接头, 此搭接接头所属类型内存在T型接头。
任何焊缝接头, 依据以上所述三个要素予以分解, 这能够助力你去对那焊缝接头加以确定。
专业术语及定义
接头类型
对接接头（butt joint）
近似在同一平面上两个构件之间的接头。
角接接头（ joint）
两个互成近乎直角的元件之间的接头。
搭接接头（lap joint）
两平行平面中搭接构件之间的接头。
T型接头 也称丁字接头（tee joint）
相互之间近乎直角排列作T字型的两个构件之间的接头。
坡口型式
1.坡口焊缝（ weld）
在一个被焊构件或者两个被焊构件之间, 焊缝于坡口内形成, 坡口焊缝的典型型式是这样的:
（注: 这里要留意单边V型坡口焊缝以及K型坡口焊缝的英文。它们分别是 -bevel- weld、-bevel- weld , 右侧所配的图仅仅是样图）
2.角焊缝（ weld）
焊缝在那些搭接、T型以及角接头里着呢呀 , 此焊缝连接的可是大致互成直角哦 的两个表面呢 , 并且焊缝的横截面差不多近乎三角型。下面的图呈现的是两种典型的角焊缝哇 , 其中一个是T型接头的焊缝哟 , 另一个是搭接接头的角焊缝。
3.坡口焊缝与角焊缝组合型式
角焊缝常常会和坡口焊缝以及角焊缝组合在一起出现, 依据焊缝接头形式的三个要素进行分解, 下面这幅图中焊缝比较准确的叫法是, 能实现全熔透的、呈K型坡口结构的焊缝加上处于两侧的角焊缝、属于T型接头的那种焊缝。
（坡口焊缝与角焊缝组合示意图）
熔合方式
整个要求焊接的母材表面, 所有的焊层, 所有的焊道之间, 都发生熔化, 这才是完全熔合（）。
焊缝金属穿过整个接头厚度范围里的坡口焊缝的全熔透焊缝, 这种焊缝被简称为CJP, 而此处的坡口焊缝包含了I型坡口这般的情况。
半熔透（PJP）焊缝根部焊缝金属未穿过的坡口焊缝。
注：此处注意完全熔合与完全熔透的区别。
特殊坡口及参考文件
此外于典型的焊缝接头型式以外, 尚存有一些特殊的焊缝接头, 在此处并不逐一进行枚举。
焊缝接头对应的美标和具体内容见以下参考文件：
1) AWS A2.4焊接、铜焊和无损检测标准符号
2) AWS A3.0 标准焊接术语和定义
3) ASME第IX卷 QW – 490 定义及其他章节
4) 美国机械工程师协会第NF卷, NF – 3226.1（a）-1, 典型的焊缝坡口图, 是这样的。
需要留意: 文中要是涉及标准, 均有可能存在失效的情况, 所以本文仅仅是用来做学习参考的, 要是有错误, 麻烦留言指正, 同时也期望这些知识点能够对你有所帮助！
