基本坡口符号
坡口符号
焊接图纸符号标注图解示例
焊接符号标注实例及方法
有的焊接结构图样之上, 焊接方法能够依据国家标准 -85 的相应规定, 借助阿拉伯效字予以表示, 且标注于指引线的尾部位置。常用的焊接方法进行代号标注的话显示于表 3 -9 所示的部分。要是焊接方法属于组合类型, 那么可使用“/”来分开处理, 其于左侧的乃是表示在正面（或者盖面）的那类焊接方法, 右侧所表示的是背面（或者打底）焊接方法。比如 V 形焊缝先是进行钨极氢弧焊打底操作, 随后运用手工电弧焊盖面, 这种情况就表示为 141/111。
如图3-21所示, 存在焊缝符号以及焊接方法代号标注示例。其所呈现的是对接焊缝, 是V形坡口, 进行了背面封底焊, 正面焊缝表面是齐乎正常样子的, 焊接之方式里含有打底阶段的时候用到专门儿制造的手工钨极氮这种弧焊机来做工作项目, 还有盖顶、底密封等焊接阶段是借助手工电弧方式的进行。
焊接方式代号
焊接符号表示方法
钢结构焊接符号含义大全

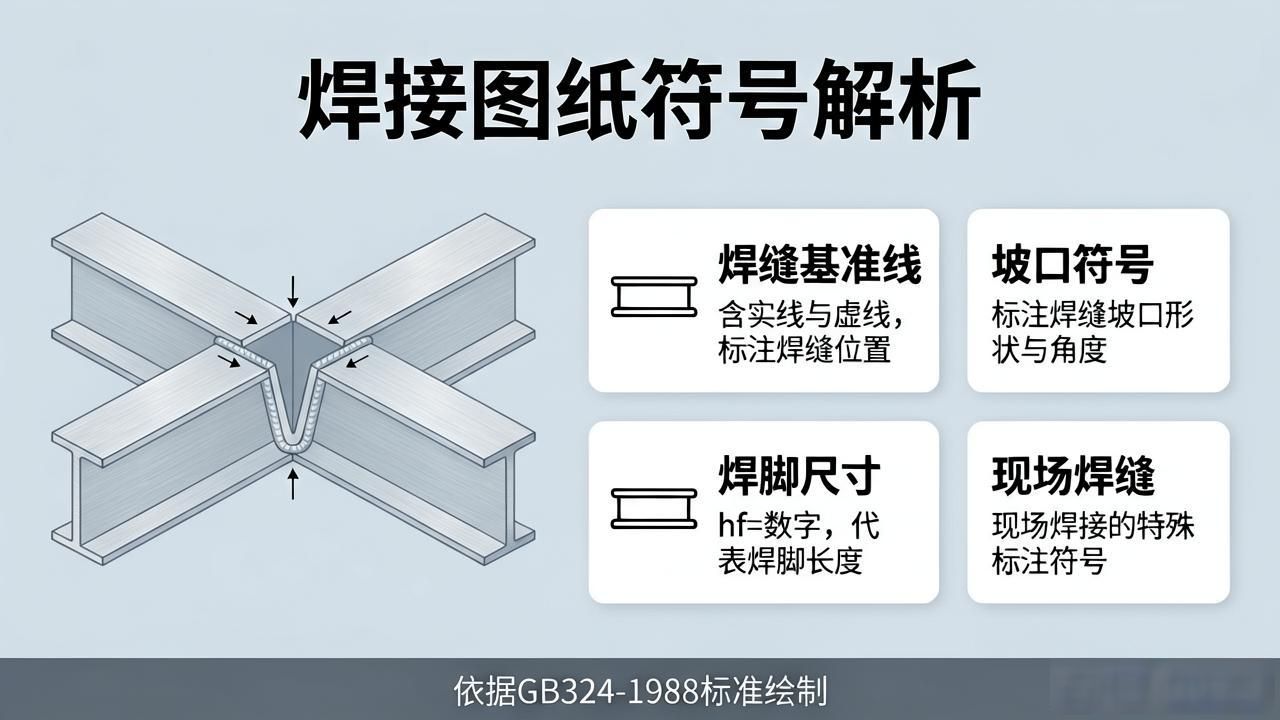

钢结构焊接符号是按照GB324一1988《焊缝代号》来绘制形成的, 钢结构通常归属于建筑学科, 它属于建筑行业范畴, 所以在对钢结构焊接符号进行标注之际, 往往伴随着建筑符号、型钢符号、螺栓符号以及铆钉符号等出现。
钢结构焊缝符号表示的方法及有关规定
1、焊缝的引出线, 是由箭头以及两条基准线共同构成的。当中的一条呈现为实线, 而另一条呈现为虚线, 并且这两条线、它们的线型皆为细线。
2、基准线的虚线, 能够画在基准线实线的上侧, 也能够画在它的下侧, 基准线通常和图样的标题栏平行, 只是在特殊条件时才与标题栏垂直。
3、假若是焊缝处于接头的箭头那一侧, 那么基本符号标明在基准线的实线位置处；要是焊缝处于接头的非箭头那一侧, 那么基本符号标明在基准线的虚线位置处。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝相对的位置, 通常没有特别的要求, 然而, 在对单边形焊缝进行标注的时候, 箭头线得指向有坡口那一侧的工件。
6、将一些基本符号, 还有补充符号, 使其与基准线相交, 或者相接触切线, 并让那些与基准线相配合且重合的线段, 以相当粗的实线方式给标示出来。
7、焊缝的基本符号是粗实线, 辅助符号也是粗实线, 补充符号（除尾部符号外）同样是粗实线。尺寸数字原则上也是粗实线, 尾部符号是细实线。尾部符号主要用于标注焊接工艺、方法等内容。
8、若处于同一图形之上, 要是焊缝形式、断面尺寸以及辅助要求全都相同的情况下, 那么能够仅仅选一位置标注焊缝的符号与尺寸。并且还要添加标注“相同焊缝的符号”, 相同焊缝符号呈现为3/4圆弧形状, 绘制在引出线的转折之处。
在同一个图形之上, 存在数种相同的焊缝情形时, 能够把焊缝进行分类编号, 将其标注在尾部符号的范围之内, 分类编号所采用的是A, B, C等等, 在同一类的焊缝当中, 可以挑选一处来标注代号。

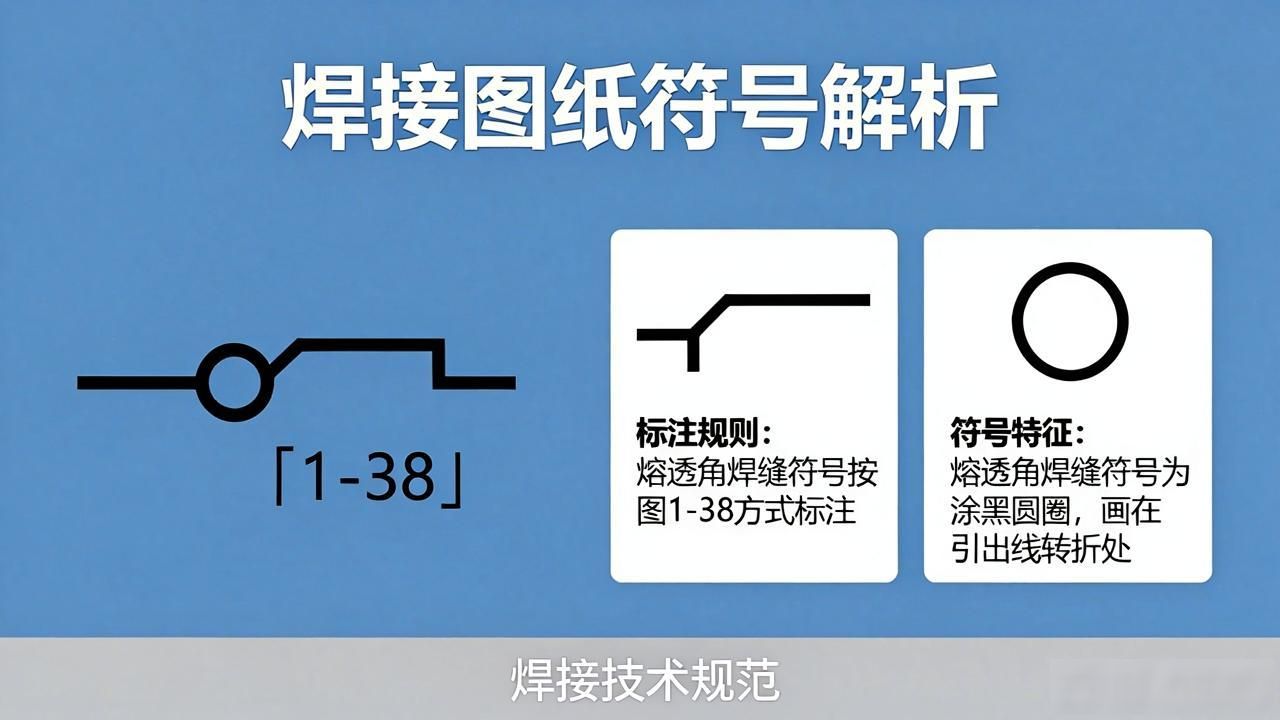

9、标注熔透角焊缝的符号, 应按照图1-38所示的方式来进行, 熔透角焊缝的符号, 是一个涂黑的圆圈, 此圆圈画在引出线的转折之处。
10、采用形状之中相对较长的那种角焊缝, 像是焊接实腹钢梁的翼缘处之焊缝, 能够不运用引出线进行标注, 而是直接于角焊缝的旁边标注焊缝尺寸的值K。
11、在连接的长度范围以内, 仅仅只是局部的区段存在焊缝的情形下, 按照图1 – 40进行标注, K是角焊缝的焊脚尺寸。
12、当它们分布并不规则的时候, 在去标注那个焊缝符号之际。在焊缝的地方加上中实线用来体现可见焊缝, 或者加上栅线用来显示不可见焊缝。
13、有两个相互焊接的焊件, 当这种焊接属于单面焊, 并且带有双边不对称坡口焊缝的情况时, 引出线的箭头会指向那个具有较大坡口的焊件。
14、用于环绕工作件周围的围焊缝符号, 是用圆圈来进行表示的, 它会画到引出线所转折的地方, 并且需要对其焊角尺寸K作出标注。
15、当存在三个或者三个以上的焊件彼此进行焊接时, 其焊缝不可以当作双面焊缝来标注, 焊缝符号以及尺寸应当分别予以标注。
16、在那个施工现场里, 正在进行焊接操作的焊件, 其上面的焊缝是需要标注“现场焊缝”这一种符号的。这个现场焊缝符号呢, 它其实是个涂黑了的三角形旗号模样, 并且是绘制在引出线所出现的转折之处的。
17、对于相互焊接的两个焊件而言, 如果只是其中一个焊件带有坡口呢（举个例子像单面V形这种情况）, 那么引出线箭头所指向的就是那个带坡口的焊件。
举例
欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
