最新工程图中焊接焊缝符号和标注方法

焊缝符号和标注汇总（参考国标）

首先得了解焊接符号和标注的定义才能更有效地使用, 网上流传很广的焊接符号教程是依照GB/T324 – 1988焊接符号表示方法制定的, 但当下国标已升级为GB/T 324 – 2008焊缝符号表示法了, 是这样的:

快速学习：常见焊缝标注举列：

1、焊缝标注方法

图样上焊缝有两种表示方法，即符号法和图示法

以符号标注法为主进行焊缝标注, 在必要之时允许辅以图示法, 像用连续或者断续的粗线去表示连续或断续焊缝, 在需要绘制之时画焊缝局部剖视图或者放大图来表示焊缝剖面形状, 用细实线绘制焊前坡口形状等等。

符号标注法：通过焊缝符号和指引线表明焊缝形式的标注方法。

2、符号标注法的要素

焊缝符号标注里存在诸多要素, 当中，焊缝基本符号以及指引线组成了焊缝的基本要素 , 这属于必须要标注的内容。

不算焊缝基本要素的情形, 在情形所要求之下还得额外添加其他辅助要素, 像辅助符号, 补充符号焊缝尺寸符号以及焊接工艺这类型诸多等情况中事项。

3、焊接符号及标准

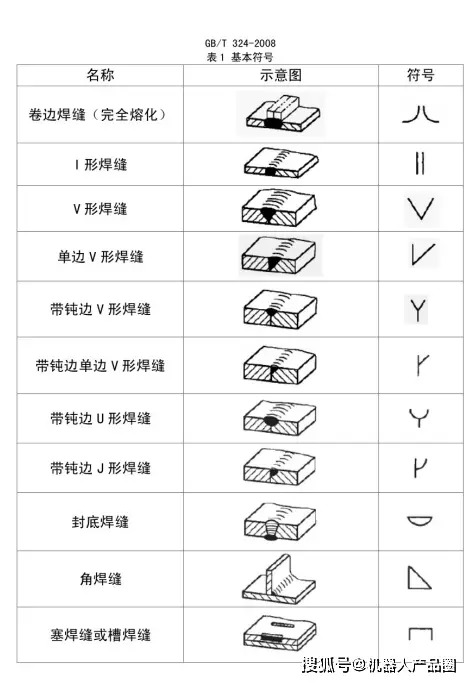

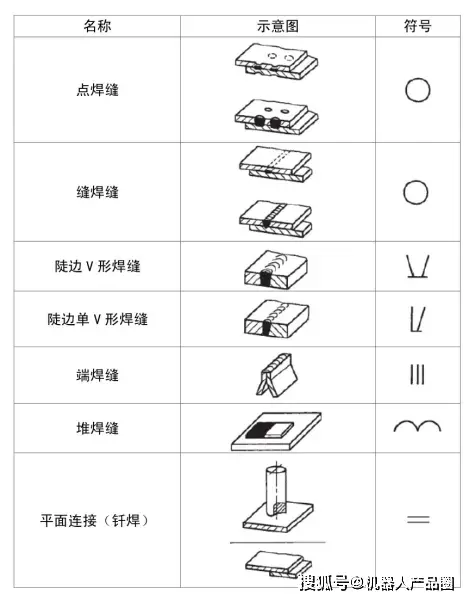

（1）焊缝基本符号乃是用来表示焊缝横断面形状的符号, 其数量一共有20个, 之前仅有13个, 能够详见GB/T 324 – 2008焊缝符号表示法, 举例来说:

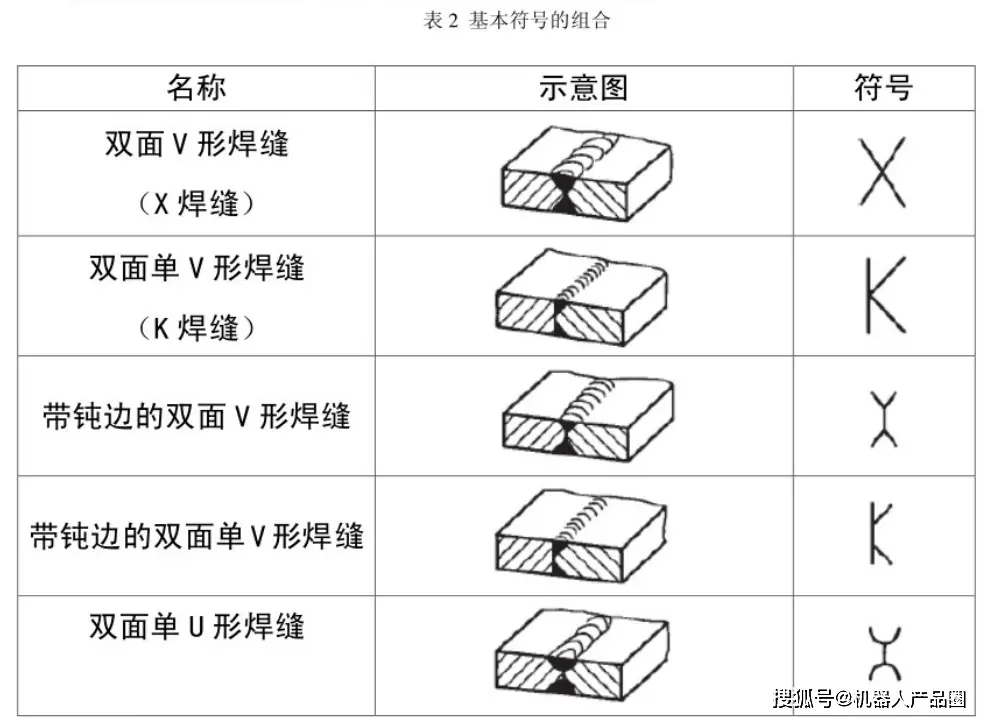

（2）用于标注双面焊焊缝或接头的基本符号的组合, 在新增且没有辅助符号的情况下, 可进行使用。

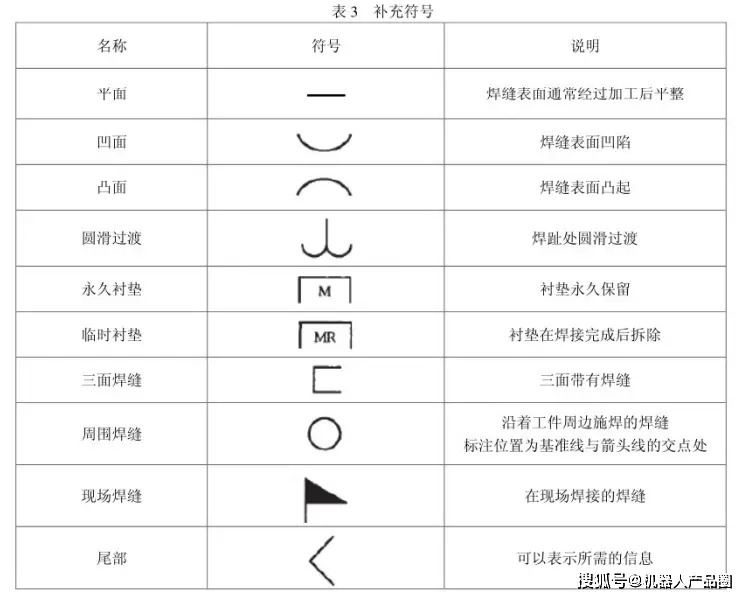

（3）可对那些用来补充说明有关某个焊缝或者接头一些特定特征的符号进行补充, 这些特征包含表面所呈现的形状, 还有衬垫情况, 以及焊缝分布状况, 甚至包括施焊的具体地点等方面。以往时间里仅有5个补充符号。

4、指引线

（1）指引线由箭头线和基准线（实线和虚线）组成

（2）箭头线：

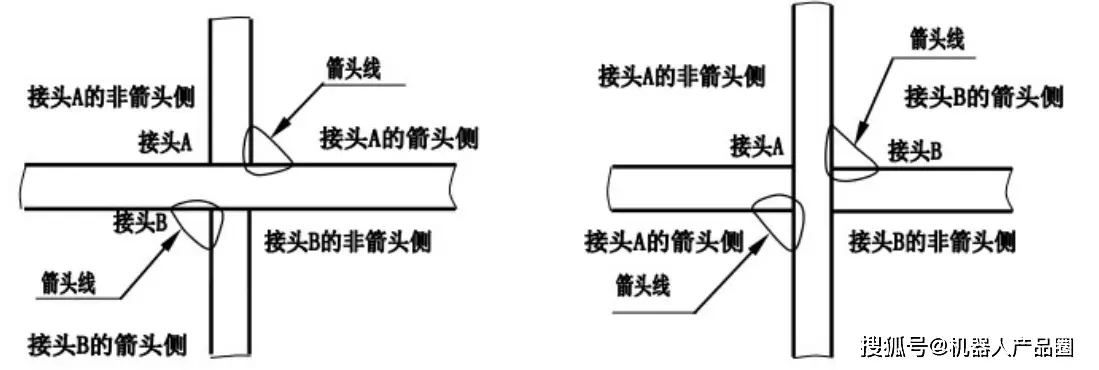

存在一个箭头, 它直接指向的那个接头的一侧, 被称作“接头的箭头侧”, 而与这个“接头的箭头侧”相互对立的那一侧, 就是“接头的非箭头侧”。

（3）平常情况下, 基准线通常是要跟图样的底边保持平行状态的, 不过要是出现了必要的情形, 那么它也能够与底边呈现垂直的状况。

实线和虚线的位置可根据需要互换。

基本符号与基准线的相对位置

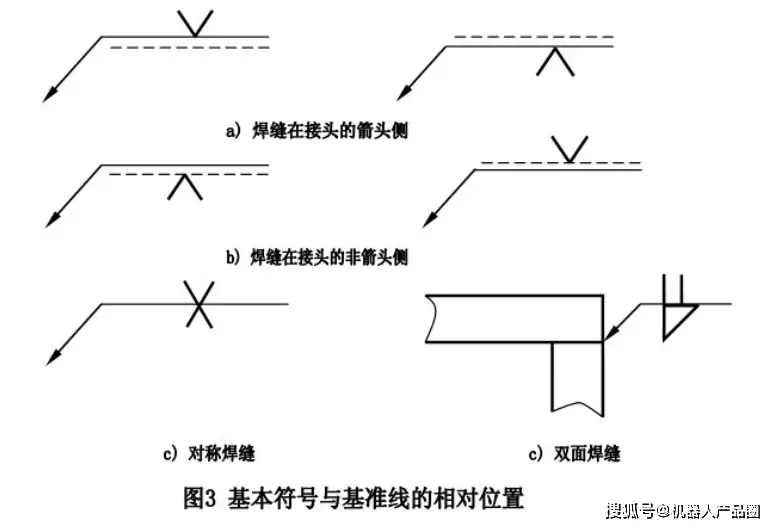

当基本符号处于实线那一侧的时候, 其表示的是焊缝位于箭头所指的一侧, 这种情况可以参见图3中的a)这个部分。

当基本符号处于虚线一侧的时候, 这意味着焊缝是在并非箭头所指的那一侧, 具体可参照图3b)。

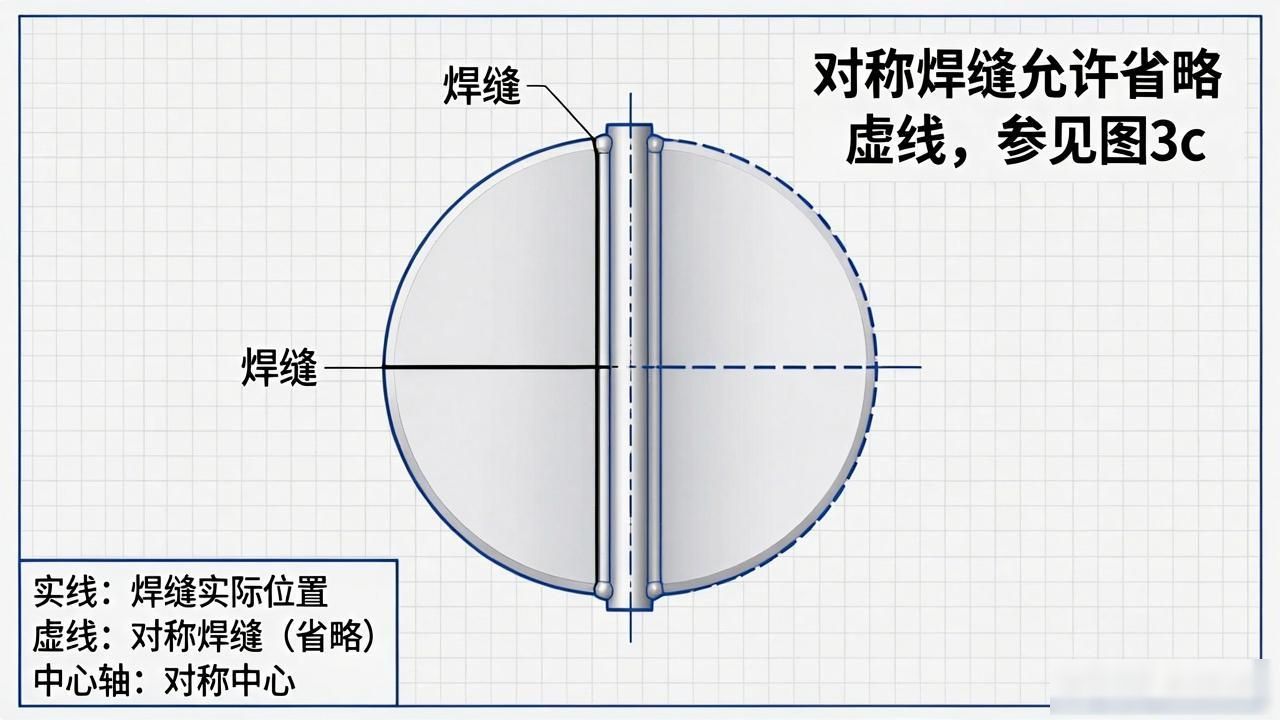

——对称焊缝允许省略虚线， 参见图 3c)；

当处于能够明确焊缝分布哪个位置是怎样的时候, 部分双面样式的焊缝是可以将虚线省掉的, 去参照图3d)进行查看。

（4）必要时， 可以在焊缝符号中标注尺寸。如下图：

标注规则

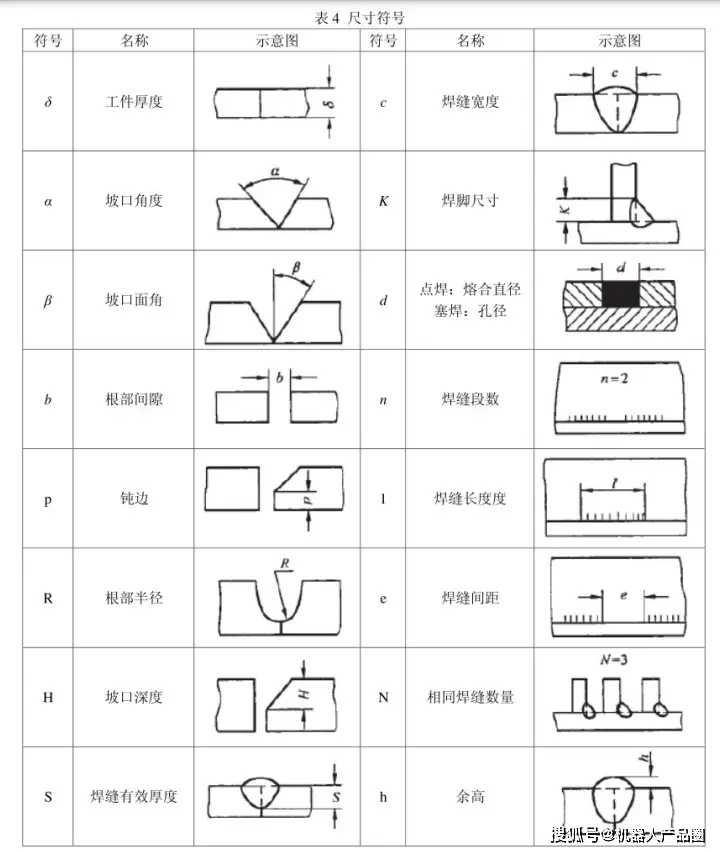

尺寸的标注方法

——横向尺寸标注在基本符号的左侧；

——纵向尺寸标注在基本符号的右侧；

在基本符号上方或者下方, 标注着坡口角度, 还有坡口面角, 以及根部间隙。

——相同焊缝数标注在尾部；

若是尺寸数量较多, 以至于不容易分辨, 便可在尺寸数据的前面, 标注对应相称的尺寸符号。

当箭头线方向改变时， 上述规则不变。

关于尺寸的其他规定

确定焊缝位置的尺寸, 不在焊缝符号那里标注, 而是要把它标注在图样之上。

当处于基本符号的右侧, 不存在任何尺寸标注, 并且也没有其他说明的情况下, 这就意味着焊缝在工件的整个长度方向上是连续的。

当基本符号左面, 不存在任何尺寸标注, 并且没其他说明的时候, 这就表示对接焊缝需要完全焊透。

塞焊缝、 槽焊缝带有斜边时， 应标注其底部的尺寸。

5、焊接代号

如下面的图示呈现的是对接接头周边的焊缝, 采用焊条电弧焊（111）时在非箭头的那一侧进行打底操作, 其表面要达到齐平的状态, 采用埋弧焊（12）所焊成的V形焊缝处于箭头侧，该焊缝的表面同样被要求达到齐平的状况。

注: 当焊缝采用多种焊接方法, 或者对焊接方法有着特定特殊要求之际, 进行标注操作, 一般情形下则不予以标注。

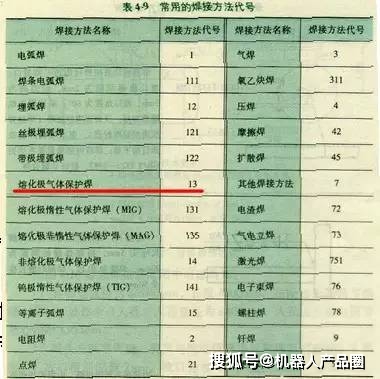

参考GB 5185 – 1985, 可得知, 金属焊接及钎焊方法在图样上的表示代号里, 有常见的焊接方法代号。

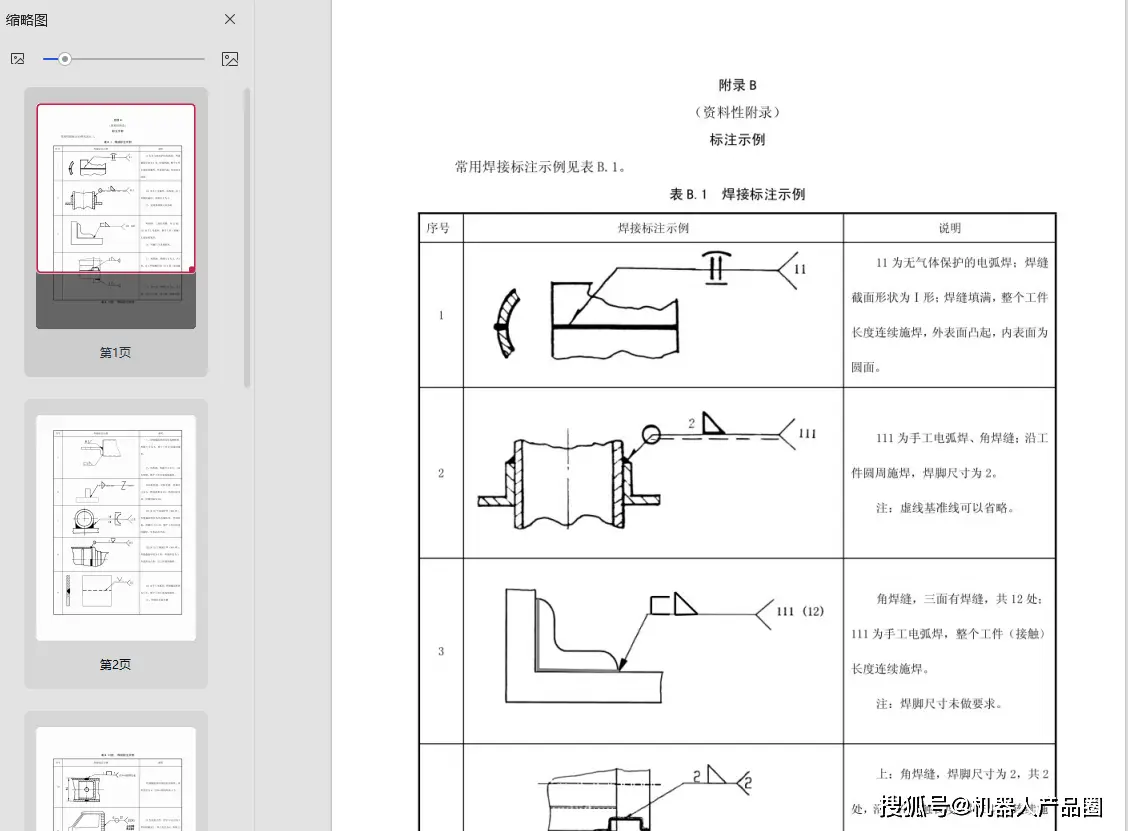

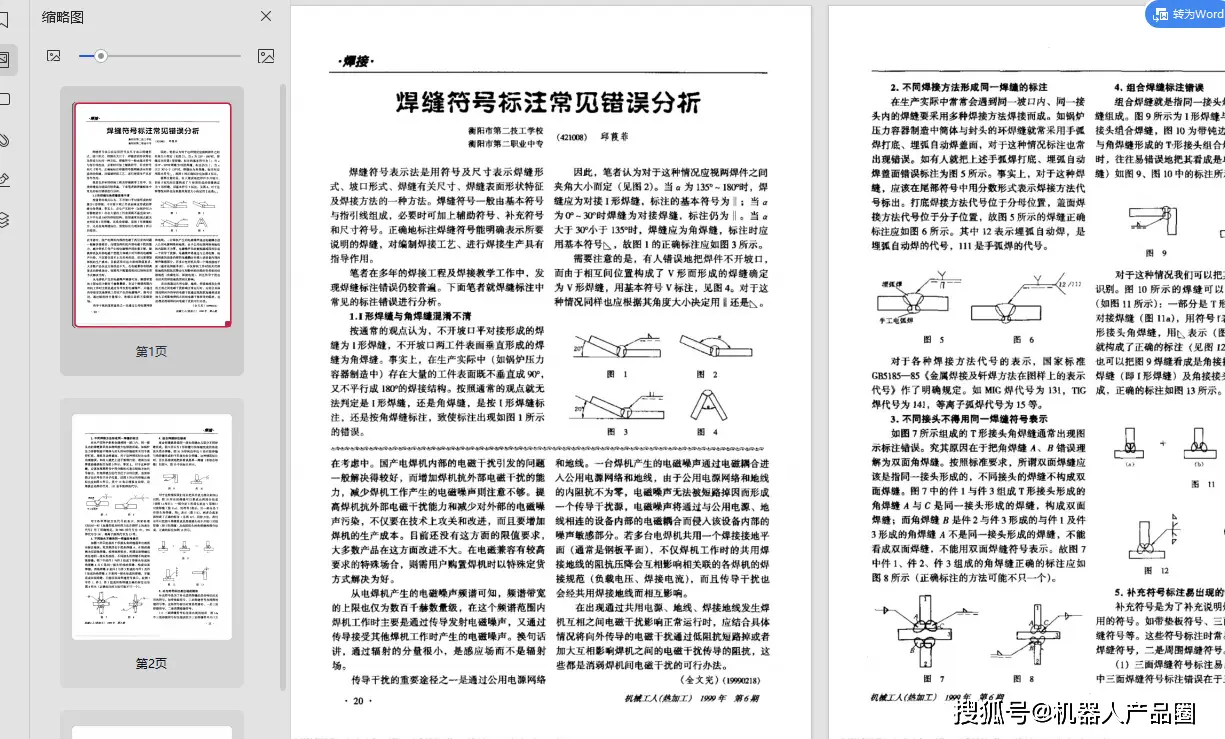

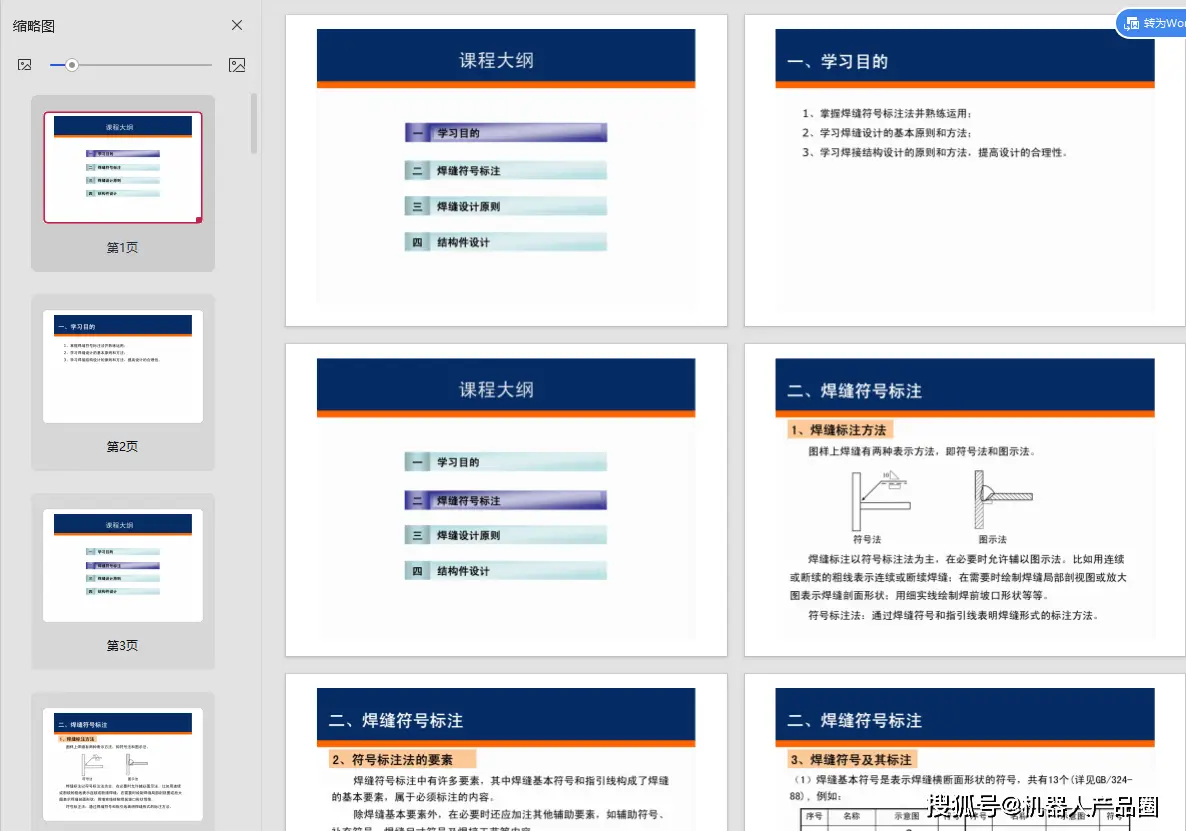

详细资料可以参考附件中的文件

附件汇总：
