一个焊接接头或者是钎焊接头完整的各项信息, 是以标准图示的形式以及缩写代码来标示的焊接符号所呈现的, 像接头的所在位置, 怎样去制备还有怎样进行检测等等, 焊接符号完备的代码体系在在美国焊接学会也就是（AWS）最新版本的《焊接、钎焊与无损检验的标准符号》即（ANSI/AWS A2.4）规程里有着详尽的说明, 焊接符号涵盖诸多信息, 并且相当繁杂, 在实际生产过程中大多数的焊接设计人员仅仅使用了其中占比例很少的一部分。
针对工作里头常见的焊接符号, 小编把网上搜罗来的一些信息加以整理, 还有部分注意事项也一并整理了, 期望能给咱们的焊接同仁带来一定帮助。
符号中的信息和单元
问：焊接符号能够提供什么信息？
答: 焊接符号可提供这些信息, 接头的类型, 焊缝坡口的形状, 焊缝的类型, 焊接所采用的方法, 规程或者程序, 焊缝所处的位置, 质量方面的要求, 焊缝的次序, 焊缝的尺寸, 最终呈现的焊缝轮廓, 工艺方面的要求等。
问：焊接符号由哪些单元组成？
答: 存在一个可包含如下单元的焊接符号, 其由参考线及箭头构成, 还有基本焊接符号, 包含尺寸以及其他数据, 具备补充符号, 拥有完成符号并且带有尾缀, 涉及规程, 关乎焊接方法或者其他方面。
参考线和箭头
问：参考线是什么？
答: 参考线是构成焊接符号的基础, 它由处于水平位置的划线构成, 参考线得画在靠近要表示的焊接接头符号的旁边, 每一个焊接符号单元都得依据符号标准放置在参考线周围一个恰当的位置处, 水平参考线以及焊接符号单元的位置如下面的图所展示的那样。

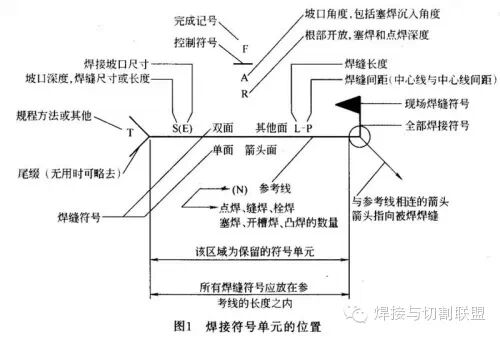

问：焊接符号中各单元的标准位置是如何安排的？
答: 图1所呈现的乃是一条参考线, 围绕着这条参考线能够放置一些别的单元标记。典型焊接符号展现出各类定位焊缝的某些信息, 具体涵盖以下这些:
（1）用以特定焊缝的尾缀T, 仅适用于诸如焊接方法存在变更、焊条出现改变之类的特殊情形, 其在图纸上能够存在详尽的参考阐释。要是不存在参考价值或者无需进行规范, 尾缀是能够予以省略的。
（2）可供参考的线上的S, 记号S是视焊缝类型而定的, 像是有坡口焊缝的熔深这一情况, 还有填角焊缝的尺寸那种情况, 以及塞焊或开槽焊缝的尺寸这种情况, 另外点焊或凸焊焊缝的剪切强度这类情况等, 这个记号通常是处在焊缝符号的左边。
（3）记号E这儿代表着一个开坡口焊缝有所谓的有效尺寸, 这有效尺寸还被称作焊缝尺寸或者焊脚高, 有效尺寸的尺度标在圆括号里头。箭头不管指向何方, 这个尺寸以及坡口始终处于参考线上焊缝符号的左边。
（4）R, 在此所代表的是, 形成所需形状的焊缝数之间的那个空间, 就对接接头而言, 它是敞开的根部。要是属于塞焊或者开槽焊缝, R于此处表示填充深度。此记号居处于焊缝符号 的中间位置。
（5）角A, 于此处而言, 所代表的乃是对接接头的坡口角度, 也就是倾斜角, 其范畴之内, 还涵盖了塞焊焊缝的沉入角度。
（6）在F与A之间存在的水平短线, 也就是那个“—”, 于此处所代表的乃是完成之后的一种焊缝外形形态。
（7）F, 于此处而言用来展示获取所需焊缝外形的方式, 所提及的所述内容指向焊缝外形能够借由以下办法予以获取, 这办法涵盖打磨法（G）、机械加工措施（M）、铲削行为（C）、锤击动作（H）、滚轧操作（R）以及其他类别（U）。
（8）L, 于此处是用来表示焊缝长度的, 此长度标示一直都处在焊缝符号的右边, 不管箭头处于什么样的位置，这个位置始终是不会改变的。
（9）P所代表的含义, 是在焊接出现中断这种情况的时候, 焊缝部分的中心线, 和另外一条中心线之间的间距。
（10）这儿, （N）所代表的是若干数量, 这些数量是点焊、缝焊、栓焊、塞焊、开槽焊或者凸焊焊缝所需要的。
问：箭头一般放置在哪里？
答: 哪箭头线呢, 它处在到参考线的一端或者另一端那儿, 于焊接接头的箭头线的一边存在着一个箭头, 此箭头能够朝着任何方向去指, 向上的方向、向下的方向, 又或者是向前的方向、向后的方向。甚至一个焊接符号能够拥有多个箭头。
问：箭头符号告诉人们些什么信息？

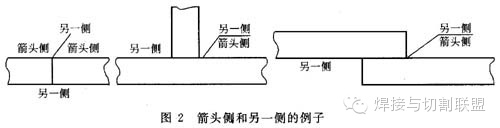

答: 和箭头有联系的符号, 放置在参考线各自接头一边的上边或者下边。参考线的术语“箭头侧”, 意思是箭头指向焊缝接头的那一侧。处在参考线箭头侧的符号, 指的是接头的箭头侧。处于参考线另一侧的符号, 指的是接头的另一侧。当从图纸底部去观看时, 箭头侧始终更靠近观看者。箭头侧和另一侧的例子, 见下图。
基本符号

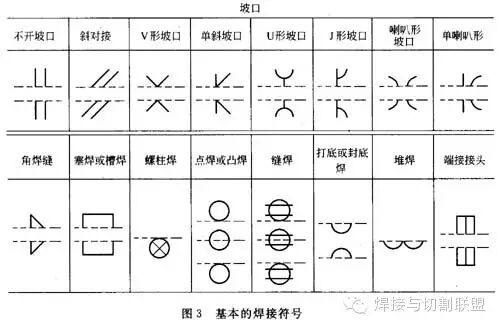

问：什么是基本的焊接符号？
答：基本的焊接符号如下图所示。
已定义了箭头侧以及另一侧, 那么, 怎样将焊接符号放置于参考线上呢?
答: 提到了与焊缝箭头侧相关的情况 , 还涉及到了另一侧的状况 , 参考线上、下焊接符号的位置跟这二者有关 , 具体如下图所示。
值得留意的是, 要是被焊的接头仅仅焊接一面, 那么此类型的接头只要一个焊接符号就行, 放置在跟接头施焊侧相对应的参考线的那一侧。

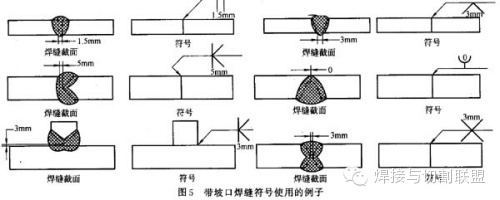

请问, 是否知晓了基本的焊缝符号以及箭头的意义, 然而这些基本符号究竟该如何去使用?
答：这些基本符号使用的例子如上图所示。
问：卷边焊缝符号如何使用？
有这样一种回答, 它表明, 如同其他那些焊接符号一样, 卷边焊缝符号具备着相当大的用处。而箭头侧的卷边焊缝符号所呈现出的例子, 就如同下面所给出的图示那样。
组合焊缝符号
问：什么是组合焊缝符号？

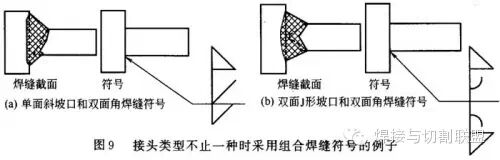

答: 有时, 一个焊接接头并非仅需一种类型的焊缝。在工程结构制造里, 带坡口的焊缝, 每每会和另外一种焊缝（像角焊缝）焊接到一块儿。一旦出现这种状况, 人们会看到参考线两边均有焊缝符号, 如下图示。
问：为什么使用多组参考线？如何看懂这些参考线？
答: 多组的参考线、呈现出焊接操作的次序, 第一次的焊接操作、跟箭头一块儿显示于多组参考线上, 在开展下一道线上的操作以前, 前一次的操作、必定得完成, 远离箭头的每一条线、均给出每次持续操作的信息, 这些操作、还涵盖一些尾缀里不包含的焊接补充信息, 像检测方法等, 多组参考线的例子、如下方的图所展示的那样。
补充符号

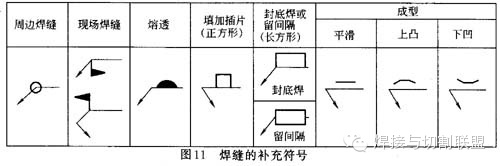

问：什么是补充符号？
答: 补充符号关联到焊缝的某些关键信息, 它是同其他焊接符号组合在一起的, 请看下面这幅图。
问：现场焊接符号如何表示？
答: 现场焊接符号, 是, 处于箭头与参考线相结合位置处的, 一面, 小旗。此面小旗, 所传达的含义为, 该焊缝需于施工现场开展焊接作业, 并非, 在车间之内预先完成焊接操作。用以表示现场焊接的, 几个, 焊缝符号如下图所呈现。
问：焊接符号怎样表示出焊缝熔透程度？
答: 熔透程度由焊接符号表示, 它是一个记号, 这个记号背面涂黑, 在参考线一边呈半月形。焊缝熔透符号展现的是在接头一面实施焊接之际另一面的熔化状态, 这个补充符号涵盖了另一面熔化量要求的尺寸, 该尺寸在符号的左边。

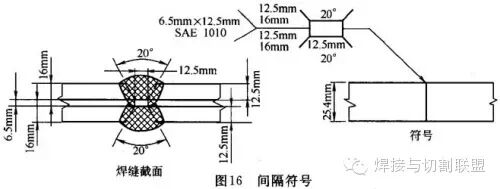

问：间隔符号表示什么含义？

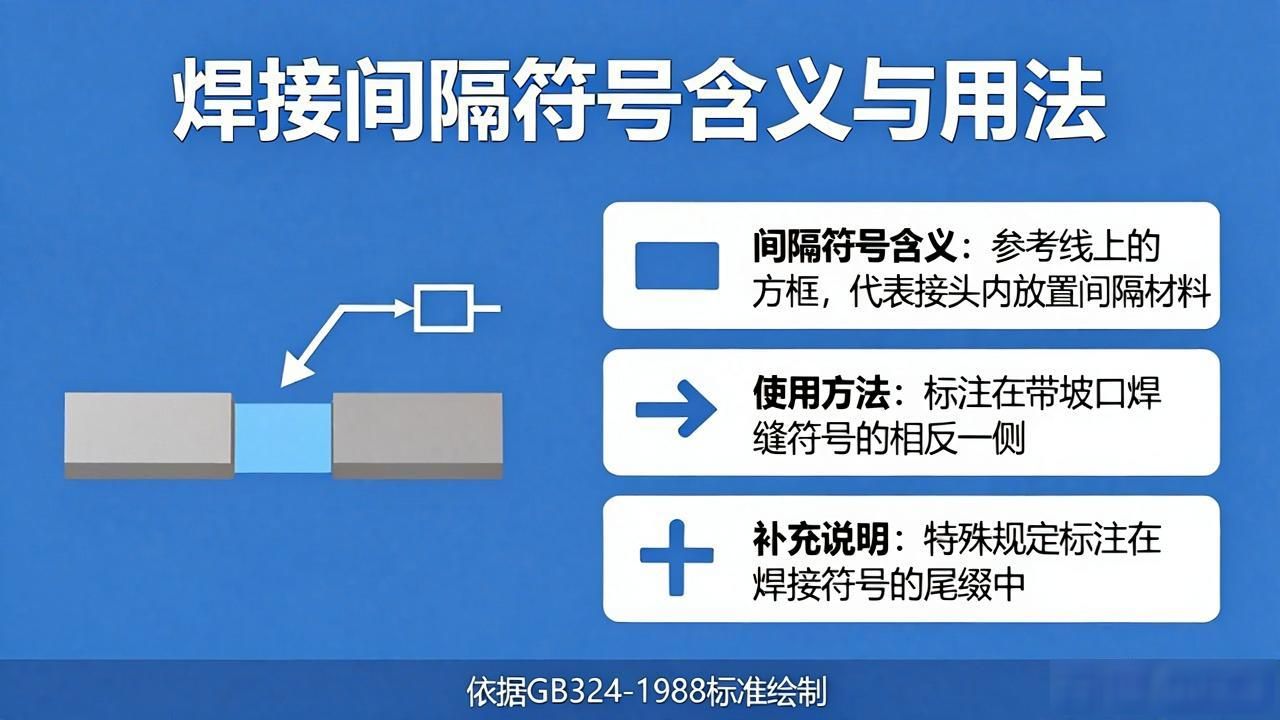

答: 存在于参考线上的间隔符号, 它呈现为一个方框模样, 表示于接头内所放置的材料, 这被称作间隔或者插片。如同背面衬垫材料符号那般, 间隔符号的特殊规定是标注在尾缀当中的, 具体可见下图所示。
问：材料插入符号表示什么含义？
为: 材料插入符号是一个处于参考线上的矩形符号, 该符号用以表明在焊接接头处插入的填充材料带或者环, 那插片又或者环在焊接里会完全熔化, 从而与接头化为整体, 可熔插片通常借助钨极氩弧焊来开展焊接, 此符号规约放置于带坡口焊缝符号相反的那一边, 美国焊接学会也就是AWS规定把可熔插片分类符号存放于焊接符号的尾缀之中, 可熔焊接插片符号的示例如下图给展示出来的那样。
问：焊缝外形符号表示什么含义？
答: 外形符号所表达的, 是针对焊缝表面形状的要求, 焊缝的外形涵盖了平滑的情况, 还有上凸的情形, 以及下凹的状况, 外形符号上面的字母, 其代表的是整修焊缝的方式。
C, 乃是铲削；G, 是为打磨；H, 即为锤击；M, 属于机械加工；R, 称作滚轧。
问：背面垫板符号表示什么含义？
答: 矩形垫板符号所表达的意思是, 有衬垫材料被放置于带坡口焊缝的背面, 此符号, 除了放置在带坡口焊缝符号相对的另一侧之外, 其实与塞焊缝符号相类似。另外需要着重留意的是, 字母R能够放置在符号的内部, 这意味着焊接完成之后衬垫材料是必须得去除的。还有一点是, 背面符号所规定的衬垫材料, 它既可以跟母材保持一致, 也能够是铜、陶瓷、玻璃带、焊剂、气体或者是其他的材料。而要求的衬垫材料类型是一定要在尾缀当中注明的。背面垫板材料符号的示例就在下边这个图里展示着呢。
问：划有圆圈的符号含义是什么？

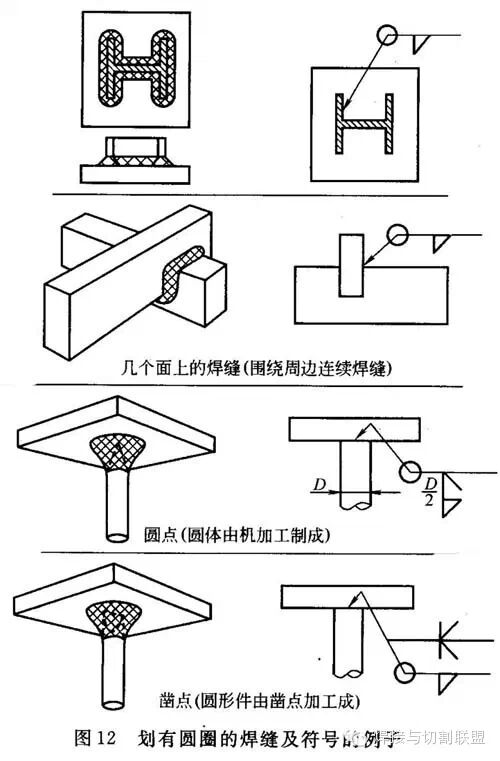

答: 那个划有圆圈的符号, 处于连接参考线以及箭头周围的其中一个圆圈里边。此符号所意味的是, 某接头周围是那种连续的焊缝, 哪怕焊接方向有可能出现变化。划有圆圈的焊缝以及符号的示例, 如下方图示那样展示。
问：一个完整的焊缝符号需要哪些最小的单元？
①答: 参考线加上箭头再加上基本焊接符号。②答: 参考线加上箭头再加上尾缀。此二者选取其中之一。
问：箭头打折表示什么含意?

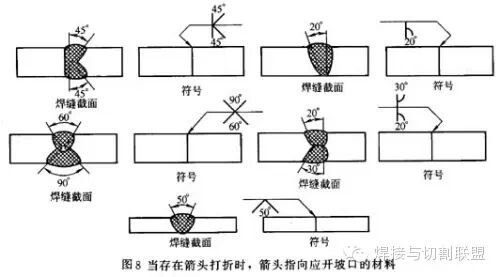

答: 箭头呈现打折状况, 这意味着焊接接头的两侧之中, 仅有一边是必定要开坡口的, 箭头所指向的那个材料, 就是在操作者进行施焊之前, 应当开坡口的那一边, 情况如下列图示所展示的那样。

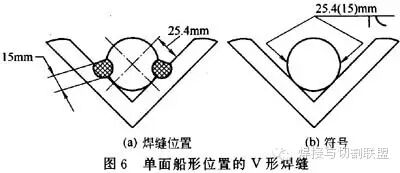

问：船形位置的V形焊缝符号如何使用？
答：单面船形位置的V形焊缝及符号如下图所示。
问：打底焊道与封底焊道之间有什么差别？
答: 打底焊道, 是在厚板单面坡口对接焊这种状况下, 为了达成防止角变形的目的, 或者也是为了防止自动焊的时候出现烧穿现象, 进而先于接头背面坡口根部开展的一道焊接。封底焊道, 是在单面坡口对接焊里头, 先是完成正面坡口焊缝的焊接, 之后在背面把焊根清理干净后, 再实施的一道焊接, 其目的在于确保焊缝根部能够实现完全熔合。
问：打底焊和封底焊都采用了什么符号？

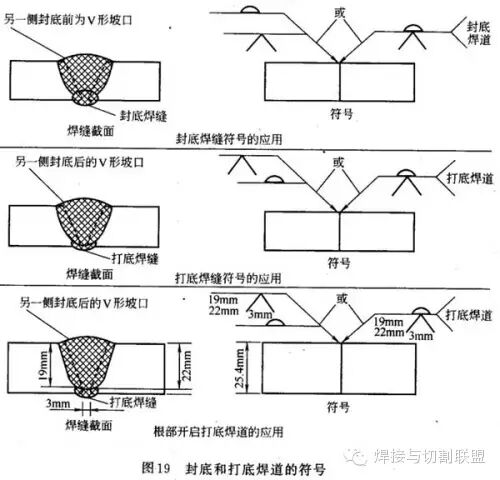

答: 这两种焊道运用了同样的符号, 然而焊接次序于焊接符号的尾缀里是有规定的, 或者采用组合参考线。打底焊道符号通常标在离箭头较远的第一条线上, 第二条线上呈现的是焊缝坡口符号。打底焊道符号始终标在焊缝坡口符号的另一侧。封底焊道符号处于离开箭头的第二条线上, 随后是焊缝坡口符号。封底和打底焊道的符号像下面所展示的这幅图一样。
角焊缝尺寸

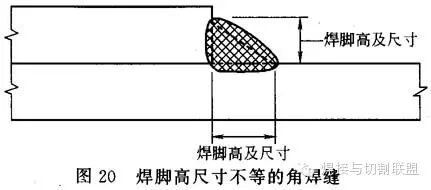

问：什么因素决定了角焊缝的尺寸？
答：角焊缝尺寸由焊缝尺寸中最短的焊脚高来决定，见下图。
问：角焊缝的尺寸在焊缝符号上是如何标注的？

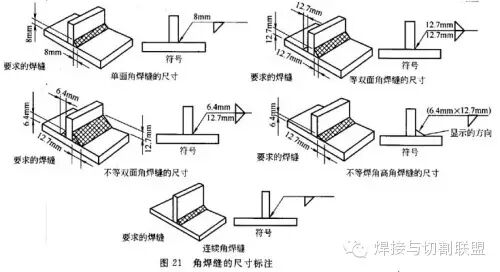

答: 角焊缝的尺寸是通过焊脚高来进行表示的, 焊脚高的尺寸被标注于角焊缝符号的旁边, 情况如下所示图。
问：角焊缝的长度如何确定？

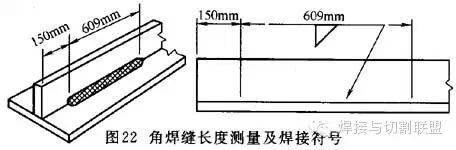

答: 角焊缝乃是一条自一端延伸至另一端保持连续状态的焊缝, 当然, 此情况需排除存在尺寸限制的情形。要是对焊缝的要求并非是连续不间断的, 那么在角焊缝符号的右侧应当标注一个数码, 以此向操作者示意焊缝的长度, 具体呈现状态如下图所示。
塞焊和开槽焊缝
问：塞焊焊缝的焊接符号是如何规定的？
答: 对于塞焊焊缝尺寸, 其规定所涉及的主要方面是沉入角度, 以及焊缝填充深度, 呈现的情形如下图示。
问：开槽焊缝的尺寸如何标注？
答: 开槽焊缝所测量尺寸的依据乃是开槽的宽度, 并且长条槽是开凿于被焊工件的接合面上。而焊接符号之上标注有开槽的长度, 同时这一长度通常处于焊缝符号的右边之处。
问：在塞焊焊缝或开槽焊缝的底部能施焊上一层焊道吗？
答: 能够于塞焊焊缝抑或开槽焊缝的底部去施焊一层焊道, 然而这道焊缝事实上是处于塞焊或者开槽焊缝里的角焊缝, 不可以被称作塞焊或开槽焊缝。在这种情形下所形成的焊缝以及符号如下方图中所示。
表面焊道
问：什么是表面焊道？
问: 什么是表面焊道? 答: 它是指, 那些堆焊在工件表面的金属, 这些金属的作用是改善抗磨损性, 或者增加表面硬度, 又或者具有耐蚀性。那为了改善表面硬度或者抗磨损性而采用的填充金属叫什么? 称为表面堆焊。这种工艺常常用于哪些地方? 常用于推土机刃板, 还有铲斗, 以及岩石破碎设备上。
问：表面焊道的尺寸和焊接符号怎样表示？

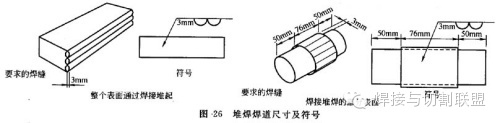

答: 堆焊焊道的尺寸, 是指自工件表面至焊道面的距离, 也就是堆焊材料的高度。堆焊焊道尺寸以及符号, 呈现于下面这幅图里。
