焊接图纸符号标注图解示例

基本坡口符号

坡口符号

焊接图纸符号标注图解示例

焊接符号标注实例及方法

针对焊接结构图样而言, 其焊接方法系依据国家标准 -85 的规定, 借助阿拉伯效字予以表示, 且标注于指引线的尾部。常用焊接方法代号呈表 3 – 9 所示的情形。要是属于组合焊接方法, 那么可用“/”进行分开, 其中左侧所表示的是正面（或者盖面）的焊接方法, 右侧所表示的是背面（或者打底）焊接方法。举例来说, V 形焊缝先是采用钨极氢弧焊打底, 随后运用手工电弧焊盖面, 这种情况则表示为 141/111。

首先, 焊缝符号以标注示例的姿态呈现, 这一同焊接方法代号标注一同在见图3-21里得到彰显。此图所表达的乃是V形坡口的相互对接焊缝, 在其背面有着封底焊作业。况且该对接焊缝正面焊缝的表面呈现出齐平之态, 而其焊接方法呢, 打底焊采用的是手工钨极氮弧焊方式, 盖面焊以及封底焊均采用手工电弧焊方式。

焊接方式代号

焊接符号表示方法

钢结构焊接符号含义大全

依据GB324一1988《焊缝代号》来绘制的是钢结构的焊接符号, 钢结构一般是属于建筑学科的, 属于建筑行业, 所以在钢结构焊接符号的标注之中常常伴随着建筑符号、型钢符号、螺栓符号以及铆钉符号等。

钢结构焊缝符号表示的方法及有关规定

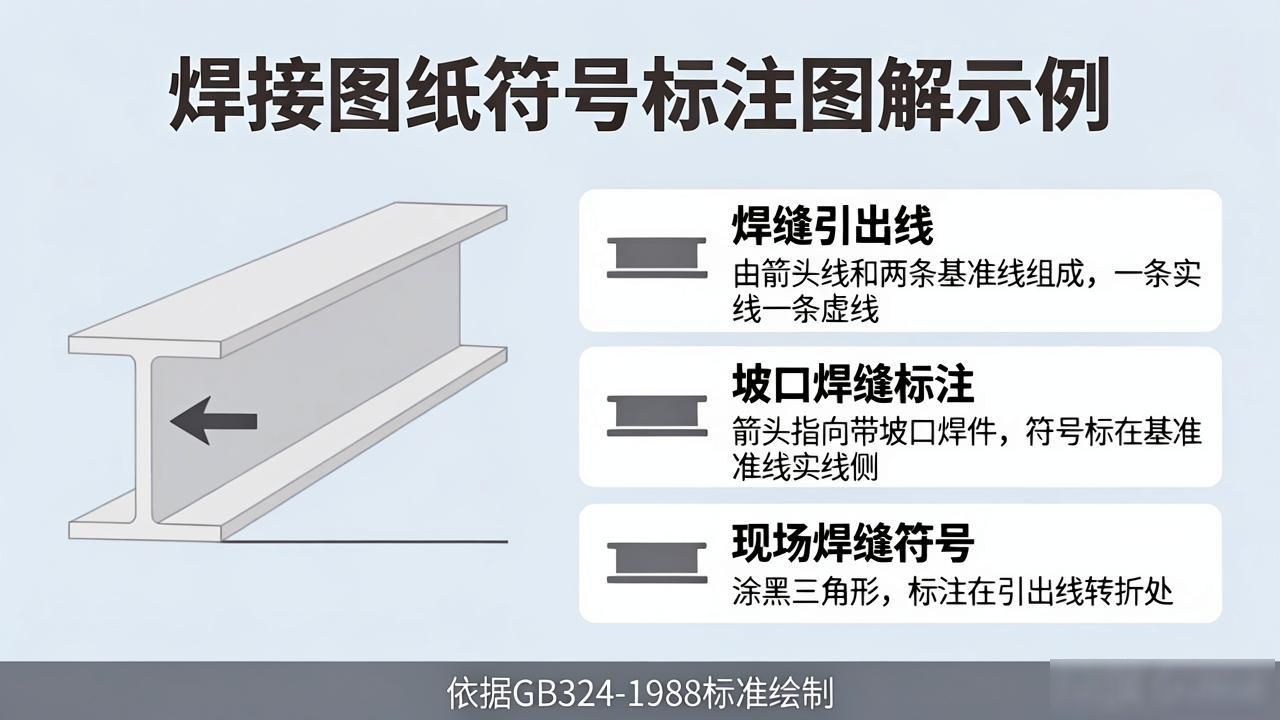

1、引出线用于焊缝, 它由箭头以及两条基准线构成。其中一条是实线, 另一条是虚线, 并且这两条线的线型都是细腻的线条。

2、基准线的虚线, 能够画在基准线实线的上方之处, 也能够画在下方部分, 基准线通常应当和图样的标题栏保持平行状态, 只是在特殊的条件之下才会与标题栏呈垂直的状况。

3、要是焊缝处于接头的箭头的这一侧, 那么基本符号会标注在基准线的实线的那一侧, 要是焊缝处于接头的不是箭头的那一侧, 那么基本符号则会标注在基准线的虚线的那一侧。

4、当为双面对称焊缝时。基准线可不加虚线。

5、箭头线针对于焊缝的位置, 大多数情况下并没有特别的要求, 然而, 当去标注那种单边形焊缝时, 此时的箭头线, 它必须得指向那个带有坡口的一侧的工件。

6、基本符号与基准线相交, 或者相切。补充符号与基准线相交亦或相切。与基准线重合的线段, 是要用粗实线来表示的。

7、焊缝的基本符号是粗实线, 辅助符号也是粗实线, 补充符号（除尾部符号外）是粗实线, 尺寸数字原本是粗实线, 尾部符号是细实线, 而尾部符号可标注焊接工艺、方法等内容。

8、于同一个图形之上, 当焊缝的形式、断面的尺寸以及辅助的要求全都相同之际, 能够仅仅挑选一个地方去标注焊缝的符号以及尺寸, 并加注“相同焊缝的符号”, 这个相同焊缝符号是3/4圆弧, 绘制在引出线的转折之处。

在同一个图形之上, 存在数种彼此相同的焊缝之时, 能够把焊缝实施分类编号, 标注于那个尾部符号的内部, 分类进行编号所采用的方式是“A”“B”“C”等等, 在同一类别的焊缝当中可以挑选一处来标注代号。

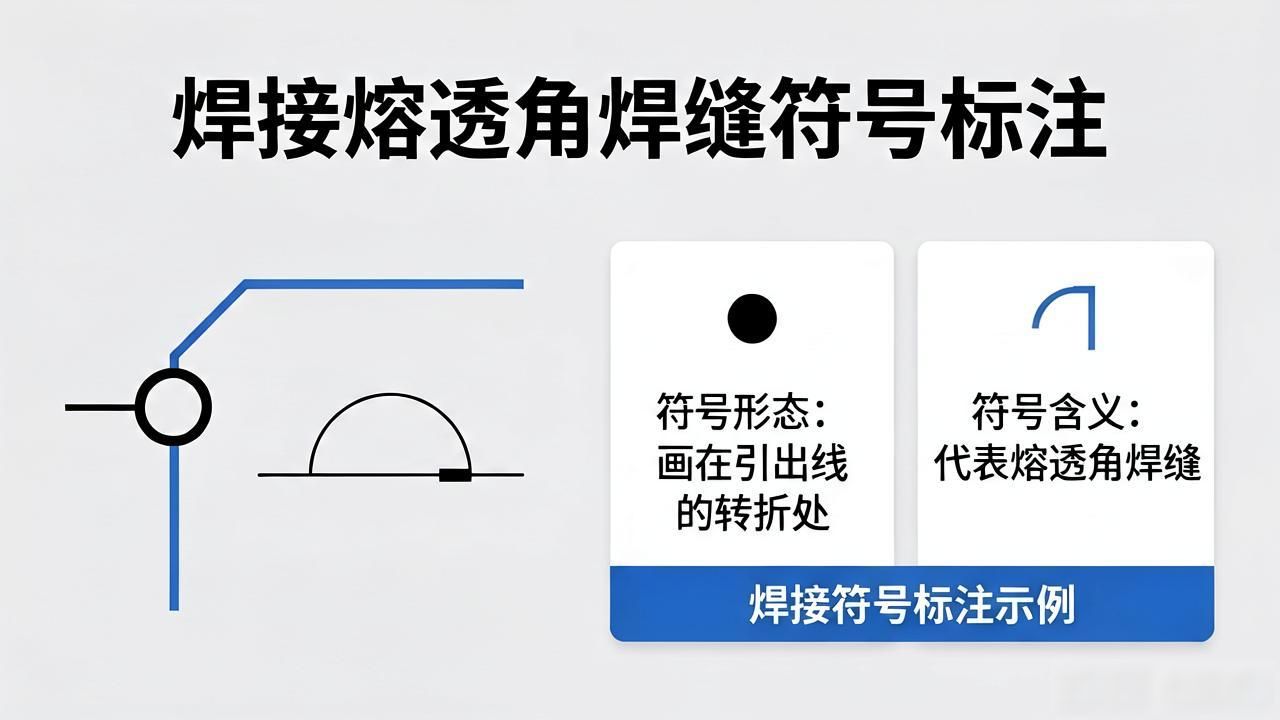

9、熔透角焊缝的符号为涂黑的圆圈，画在引出线的转折处。

10、对于那种形状中属于较长类型的角焊缝, 像是用来焊接实腹钢梁翼缘的焊缝, 它能够不借助引出线进行标注, 而是直接在角焊缝之处标注焊缝尺寸这个数值K。

11、当处于连接长度范围以内, 仅仅只是局部的区段存在焊缝的情况下, 按照图1-40进行标注, K是角焊缝焊脚尺寸。

12、当焊缝分布呈现出不规则的状况时，在对焊缝符号进行标注的这个时候, 于焊缝的地方加上中实线用来表示能够看见的焊缝, 又或者是加上栅线用以表示不可以看见的焊缝。

13、两个相互焊接的焊件, 当是单面焊带双边不对称的坡口焊缝时, 引出线的箭头会指向存有较大坡口那个焊件。

14、那个围焊缝符号, 它是用来表示环绕工作件周围情况的, 是用圆圈来呈现的, 它画在引出线出现转折的地方呢, 而且还要标注出其焊角尺寸K。

15、要是存在三个或者三个乃至更多的焊件相互之间进行焊接的情况, 那么那些焊缝是不可以当作双面焊缝去标注的, 焊缝以及尺寸都得分别进行标注。

16、从事焊接工作的焊件, 于施工现场开展焊接作业时, 其相应的焊缝, 必须标注“现场焊缝”这类符号。“现场焊缝”符号呈现为涂黑式样的三角形三角旗形状标志。该标志绘制的位置, 处于引出线出现转折的那个地方。

17、两个相互焊接的焊件, 在其中只有一个焊件带有坡口的情况下, 比如说呈现单面V形这种样式, 此时引出线箭头所指向的便是那个带有坡口的焊件。

举例

欧美焊接符号举例

4.5表示焊点直径

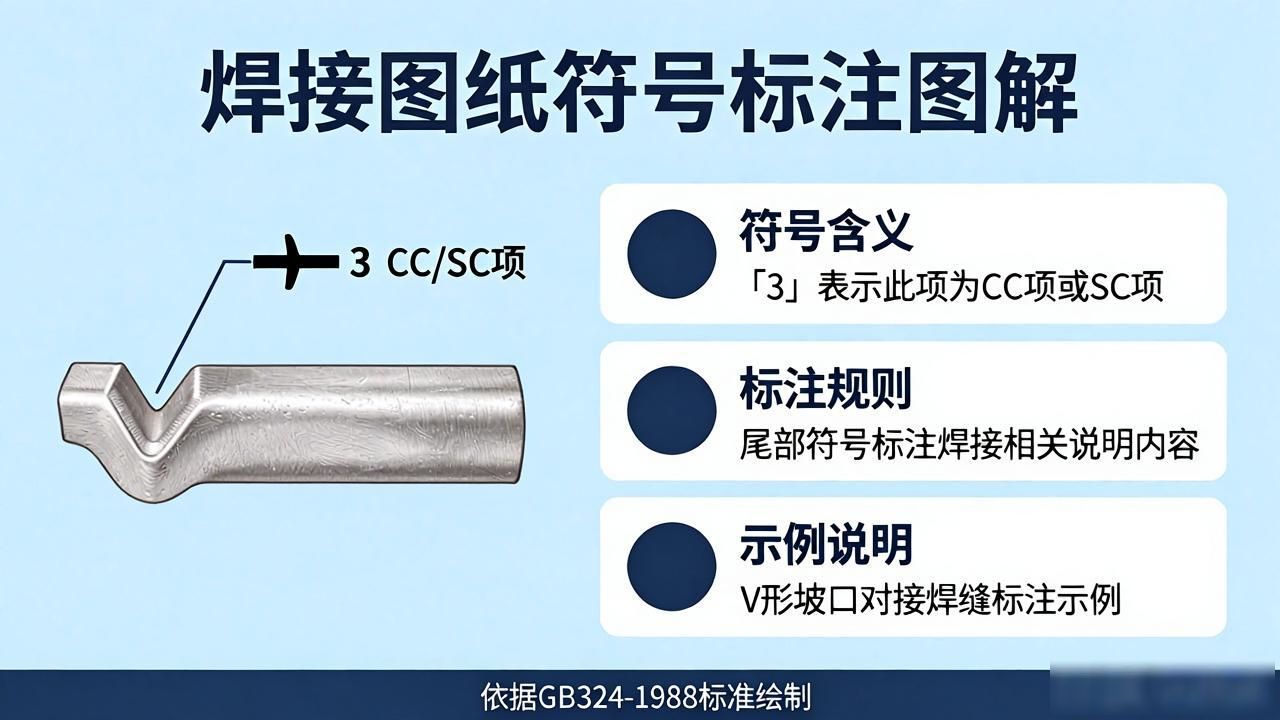

【3】根据图示说明，表示此项为CC项或者SC项

6表示此处为第六CC项或者SC项

①AND②——表示①件和②件俩点之间的焊点

12X表示俩点之间的焊点个数为12个

日本焊接符号举例

A根据图示，表示关键或重要特性
