立马看懂焊接符号标注

1：焊缝基本符号

2：常用坡口符号

3：补充符号

4：指引线与尺寸符号

5：焊接符号标注示例

请注意, 焊缝尺寸符号以及其选用的范围, 会在介绍基本符号的时候, 一同进行介绍, 并且仅仅介绍和基本符号有关联的那一部分。

标注示例中关于焊缝的那些样式参照着见下面这图表, 图表里头所呈现出来的焊缝符号涵盖着, 含有这般基本符号（此基本符号是图中数字8过后存在的那个符号）, 又囊括这般补充符号啊（即如此一面是黑色的旗帜）, 还有这般起着引导作用的线, 以及这般表示焊缝尺寸的符号。

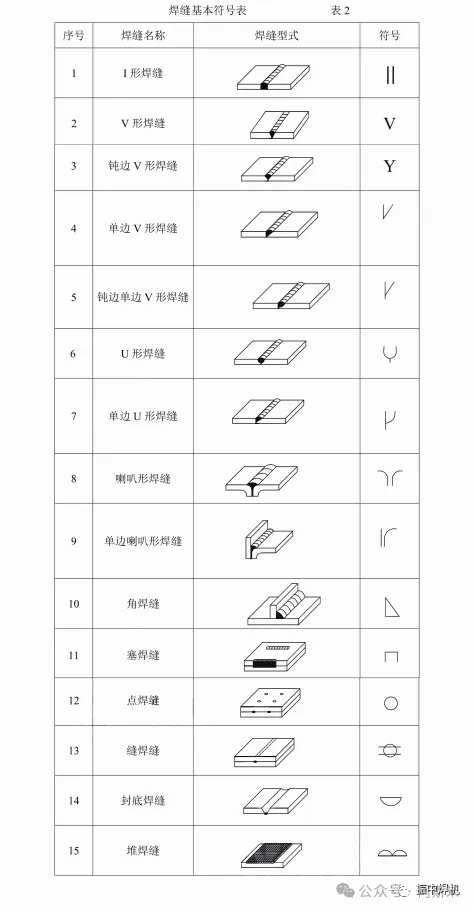

焊缝基本符号, 是用来表示焊缝截面形状的符号, 像是I形焊缝, V形焊缝, 带钝边V形焊缝, 角焊缝, 封底焊缝这些, 基本符号以及辅助符号, 在图纸之上是用粗实线去绘制的, 引出线则是用细实线绘制。具体的符号可见如下表。

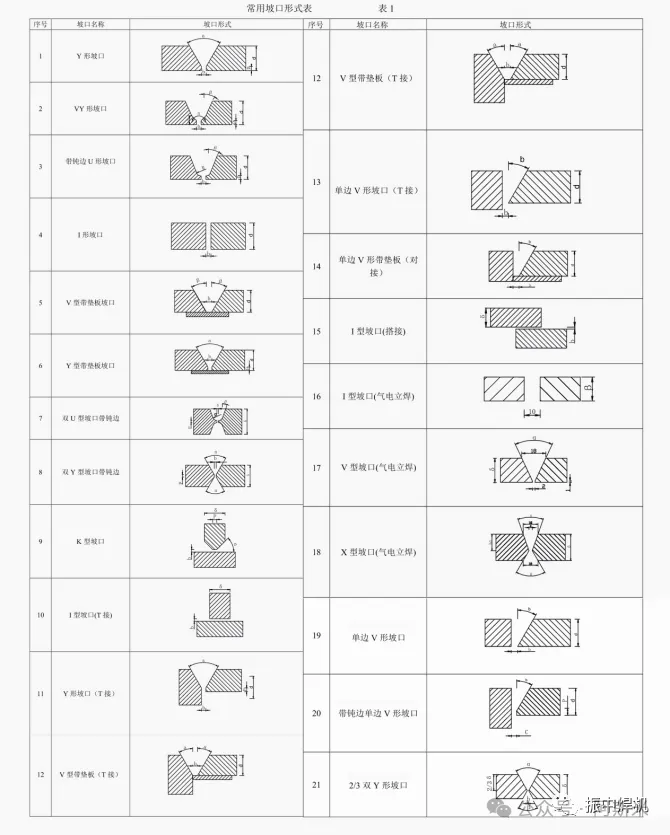

常用坡口形式如下：

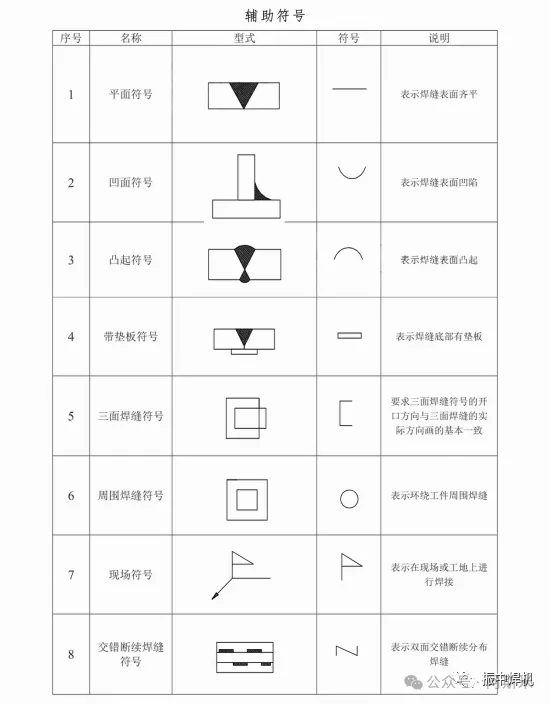

表示焊缝表面形状特征的符号, 被称作辅助符号, 辅助符号有分别使焊缝表面具备平齐、凹陷、凸起这三种状况的, 正常常常情况下, 用不着确切去阐述焊缝的表面形状样式, 故而辅助符号常常并不予以标注。

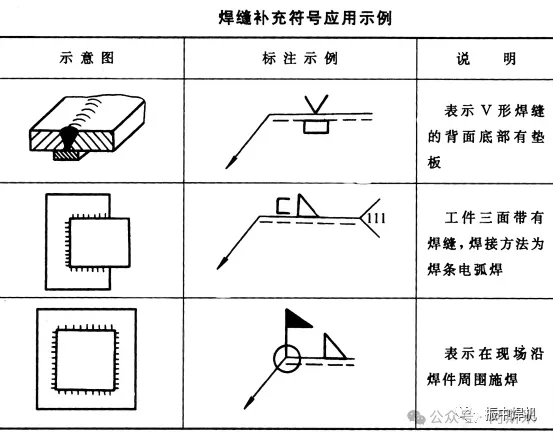

有的时候, 是为了对焊缝的某些特征加以补充说明, 才需要用其它符号来进行表示。补充符号被应用的示例, 可见于下面的表格当中。

但为完整表示焊缝, 除上述符号外, 还应涵盖指引线, 还有一些尺寸符号以及数据。

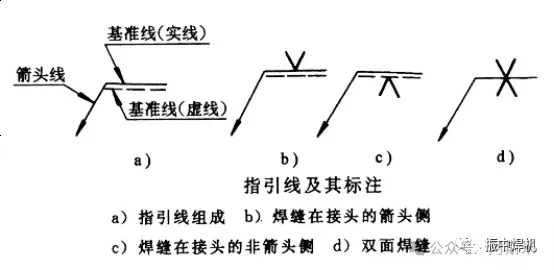

带有箭头的指引线属于指引线一部分, 两条基准线作为另一部分与之共同构成指引线, 这两条基准线束, 一条处于实线状态, 另一条呈现虚线状态, 情况如同上图a所展示的那般。

要是焊缝处在接头的箭头这一侧, 那般就把基本符号标注于基准线的实线那边, 就如同图b所示。

如果焊缝处于接头的非箭头那一侧, 那么就要把基本符号标注在基准线的虚线那边, 就好似图c那样。

标注对称焊缝及双面焊缝时，可不加虚线，如图d。

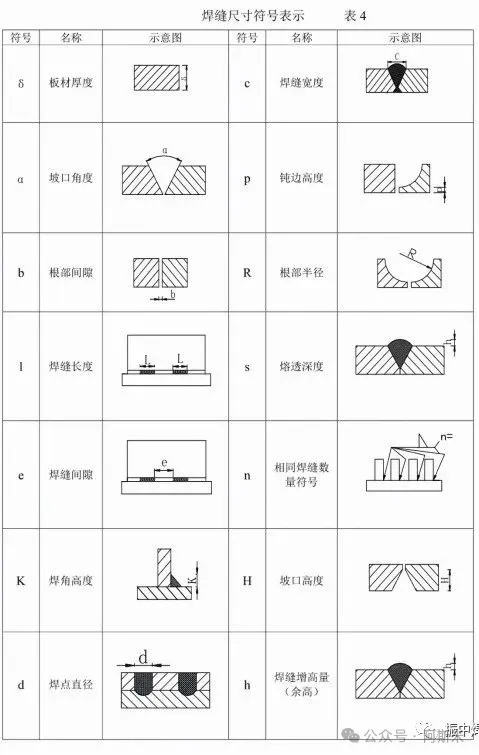

对于焊缝尺寸存在着众多情况, 在进行标注实际焊缝这个行为的时候, 要是尺寸方面的因素数量比较少, 那么就直接在焊缝符号之上展开标注。而有的时候, 为了得以更加明确地去表示出焊缝的形式, 于是就采用机械制图的那种方式来予以表示。

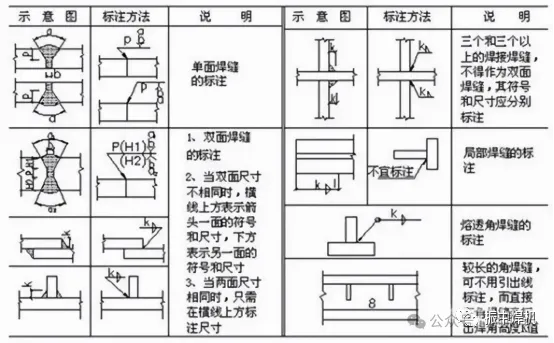

下表列出了一些常见焊缝尺寸的标注实例：

注：关于尺寸符号的说明

1、 在基本符号右边, 不存在任何标注，并且也没有别的相关说明的情况下, 这就表示焊缝在工件的全部长度范围是连续不断的。

2、 在基本符号的左侧, 没有任何标注, 并且没有其他说明, 这种情况下, 表示对接焊缝要完全焊透。

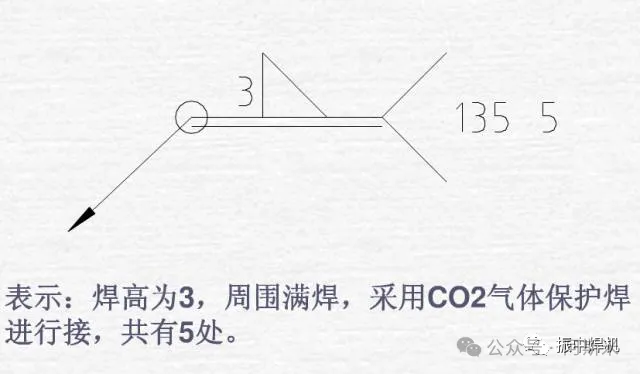

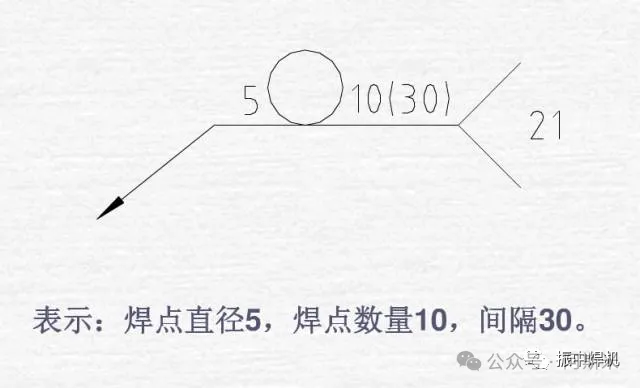

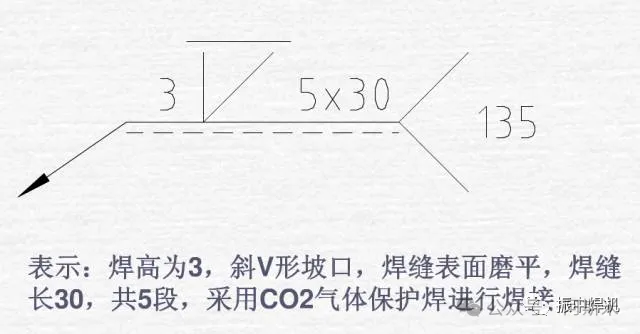

个别焊接符号标注图解示例：
