用来表示焊缝形状、尺寸以及焊接方法等信息的焊接符号, 属于一种工程语言，这些符号对确保焊接结构的正确性与质量极为关键, 以下是一些常见的焊接符号及其解释:
1.基本符号：表示焊缝横断面形状的符号。
2.辅助符号：表示焊缝表面形状的符号。
3.补充符号：为了补充说明焊缝的某些特征而采用的符号
焊接图纸里, 焊接符号常常跟指引线、基准线以及尺寸标注搭配使用, 进而构成一个完整的焊接标注体系。这些符号跟标注一块儿描绘了焊缝的具体要求, 以此保证焊接过程能够依照设计要求来展开。
遵循一定国家标准和规范, 其中这般规范像是GB324。这些标准又就该焊接符号的绘制方法予以规定, 还有尺寸比例, 以及明确标注规则, 目的在于确保焊接符号具备一致性, 以及使其拥有可读性, 像ISO 2553, 还有AWS A2.4等也在这么规定着。
一.焊缝的基本尺寸及相关概念
1. 焊趾：
焊缝表面与母材的交接处。
2. 焊缝宽度（B）：
焊缝表面两焊趾之间的距离。
3. 焊缝厚度：
在焊缝横截面中，从焊缝正面到焊缝背面之间的距离。

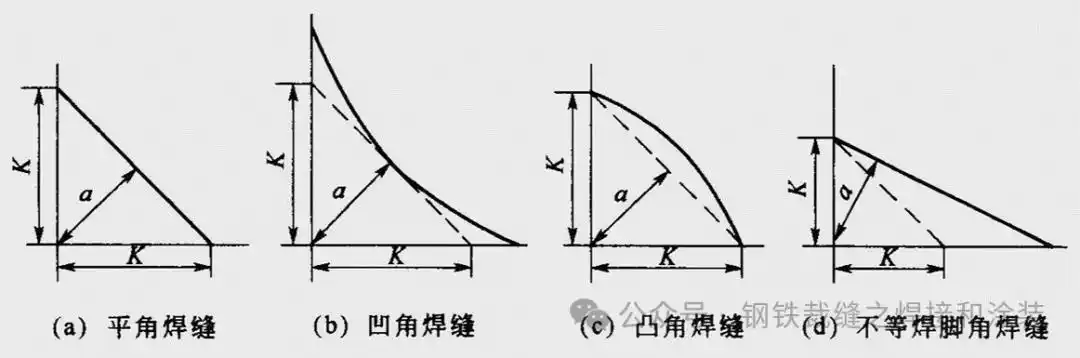

4. 焊脚尺寸：
从角焊缝那可见的横截面里, 所描绘出的最大的等腰直角三角形当中, 直角边的长短程度。
5. 焊脚：
横截面里的脚焊缝, 从一个直角面的焊趾出发, 到另一个直角面表面, 所具有的最小距离。
6. 熔深：
在焊接接头的横截面上，母材或前道焊缝熔化的深度；
7. 焊缝成形系数：
熔焊时，在单道缝横截面上焊缝宽度B与焊缝计算深度H的比值；
8. 余高：
超出母材表面连线上面的那部分焊缝金属的最大高度；
9. 焊根：
焊缝背面与母材的交接处；
10. 弧坑：
弧焊时，由于断弧或收弧不当，在焊道末端形成的低洼部分；
11. 熔池：
进行熔焊时, 在焊接热源发挥作用的情况下, 焊件之上形成的, 是具有一定几何形状模样的液态金属部分。
二.焊缝的基本搭接形式
常用的焊接接头包含, 对接接头, T 形接头, 十字接头, 搭接接头, 角接接头, 端接接头, 套管接头, 斜对接接头, 卷边接头, 锁底对接接头等。
三. 焊缝的基本坡口形状
坡口, 是因设计所需或工艺要求, 在焊件的待焊位置进行加工, 使其形成特定几何形状, 且经装配过后所构成的沟槽。
开坡口：用机械、火焰或电弧等加工坡口的过程。
开坡口的目的：
（1）其目的在于确保电弧能够深入抵达焊缝的根部, 进而实现将其焊透的效果, 再成功获得优良状态的焊缝成形样子, 并且易于使清渣得以顺利进行。
（2）对于合金钢而言, 坡口具备把母材金属以及填充金属比例予以调节的功能, 也就是熔合比的作用。
钢结构的板厚, 会影响坡口的形式与尺寸, 选用的焊接方法, 同样会影响坡口的形式与尺寸, 焊接位置, 也会同焊接工艺等一起, 对坡口的形式与尺寸的选择和设计产生影响。
1) 焊缝中填充的材料少；
2) 具有好的可焊性；
3) 坡口的形状应容易加工；
4) 便于调整焊接变形。
四. 焊缝的基本形式
焊缝：焊件经焊接后所形成的结合部分。
分类：
1、按空间位置可分为：平焊缝、横焊缝、立焊缝、仰焊缝；
2、按结合方式可分为：对接焊缝、角焊缝、塞焊缝；
3、按焊缝断续情况可分为：连续焊缝、断续焊缝；
4、按承载方式可分为：工作焊缝、联系焊缝。
焊缝乃是构成焊接接头的主要部分, 对接接头的焊缝, 角接接头的焊缝, 是焊缝的基本样式。
五. 设计和选择焊接接头的主要因素
（1）保证焊接接头满足使用要求；
（2）接头形式能保证选择的焊接方法正常施焊；
（3）接头的形式应当尽可能地简单, 要尽可能采用平焊以及自动焊这种焊接方法, 较少采用仰焊和立焊, 并且最大应力尽量不要设置在焊缝上面。
（4）那种焊接工艺, 能够确保焊接接头, 于设计温度的情况之下, 以及腐蚀介质的环s境当中, 正常运作起来。
（5）焊接之后, 变形程度小及应力程度小, 能够符合施工要求所需要的技术条件, 符合施工要求所需要的人员条件, 符合施工要求所需要的设备条件。
（6）尽量使焊缝设计成联系焊缝；
（7）焊接接头便于检验；
（8）焊接前的准备和焊接所需费用低；
（9）对角焊缝而言, 不宜去选择以及设计过大量级的焊角尺寸, 经由试验能够证明这一点, 大尺寸的角焊缝之中, 其单位面积的承载能力是较低状态的等。
六.焊接接头的表示方法
设计人员要让自己所设计的结构或者产品, 能够被制造人员准确无误地进行加工制造, 那就必须把结构以及产品的施工技术条件, 在设计图样, 还有设计说明书等设计文件之上, 详尽地表述出来。
在焊接的接头这一方面, 那些搞设计的人员, 通常会采用源自有关标准所规定出来的焊缝符号, 以及焊接这一方法的代号哩, 以此来进行表示。
还能够运用技术制图方式予以表示, 不过, 借由图形或者文字具体且详尽地阐释焊接接头的焊接加工要求以及注意事项, 这是极为繁琐以及复杂的。
明确指出焊接接头的类型、形状、尺寸、位置、表面状况、焊接方法以及与焊接有关的各项条件, 采用标准规定的各种符号和代号, 是非常必要的, 且这种表达简单明了。
焊缝符号, 是一种符号, 它用于在图纸上, 标注出焊缝形式, 标注出焊缝尺寸, 还标注出焊接方法。
GB324《焊缝符号表示法》, 其适用于金属熔焊和电阻焊, 对相关内容进行了规定, 《金属焊接及钎焊方法在图样上的表示代号》也进行了规定。
焊缝的符号构成包含, 基本符号, 辅助符号, 补充符号, 焊缝尺寸符号以及指引线。

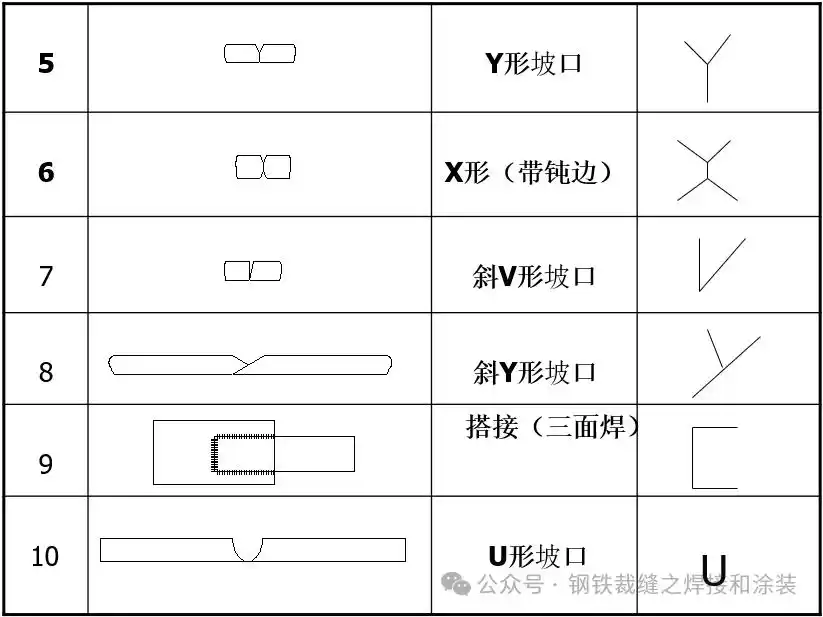

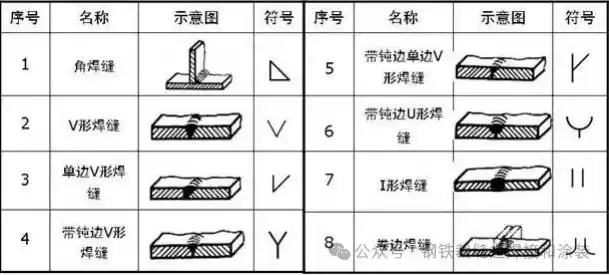

1.基本符号

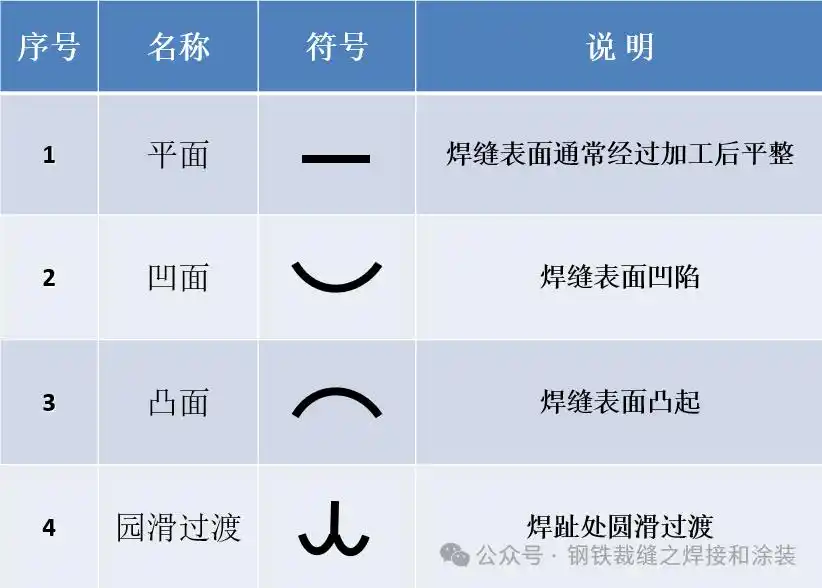

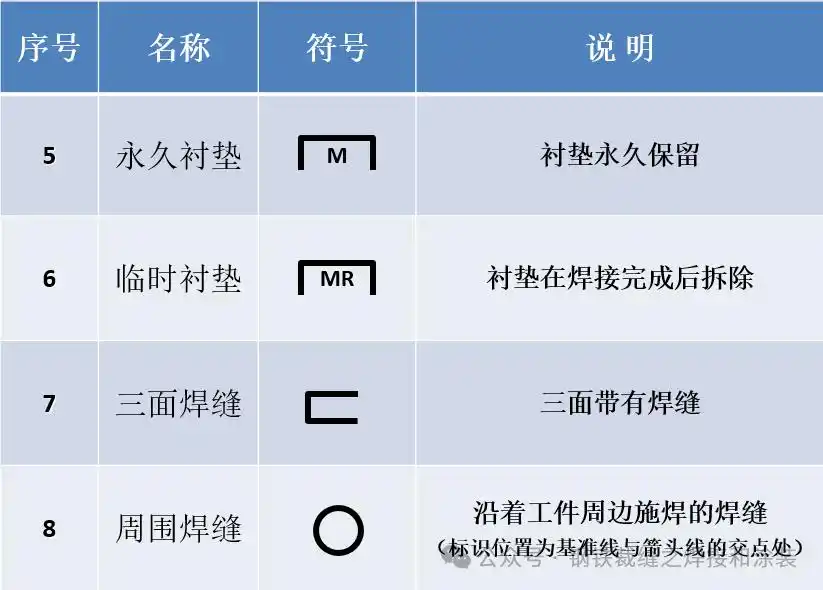

2.辅助符号, 补充符号
3. 焊缝尺寸符号

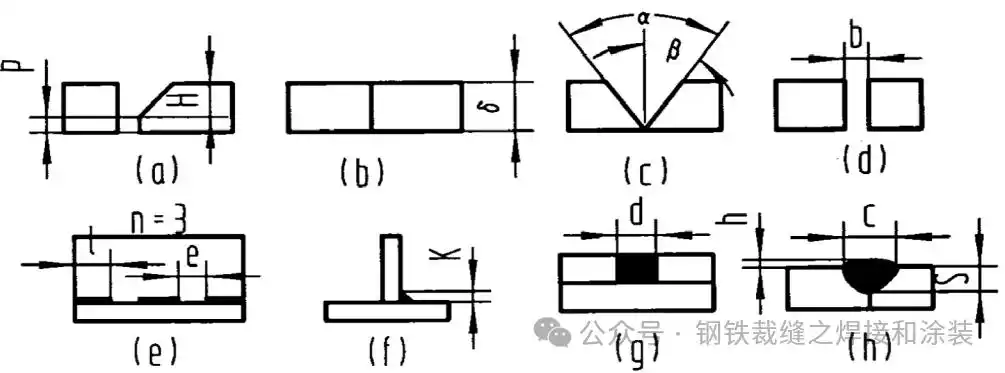

标注于焊缝基本符号左侧的, 是焊缝横截面上的尺寸, 像钝边高度P, 坡口深度H, 焊角高度K等处。要是焊缝左侧无任何标注, 同时又没有其它说明的情形, 那就意味着对接焊缝需完全焊透。
在焊缝基本符号之右侧, 去标注焊缝长度方向的尺寸, 像是焊缝段数n、焊缝长度l、焊缝间隙e等。要是基本符号右侧没有任何标注, 且又不存在其它说明, 那就表明焊缝在整个工件长度方向上是连续的。于焊缝基本符号之上侧或者下侧, 标注坡口角度α, 还有坡口面角度β以及根部间隙b。在指引线的尾部表注相同焊缝的数量N以及焊接方法。
七.基本符号和指引线的位置规定
1、基本要求
当处于焊缝符号里时, 基本符号以及指引线这些均属于基本要素。那到底为何是这样, 首先来看焊缝的准确位置, 它通常是由基本符号和指引线互相之间的相对位置最终决定的, 而这个具体位置所涵盖的内容有:
—— 箭头线的位置
—— 基准线的位置
—— 基本符号的位置
2、指引线

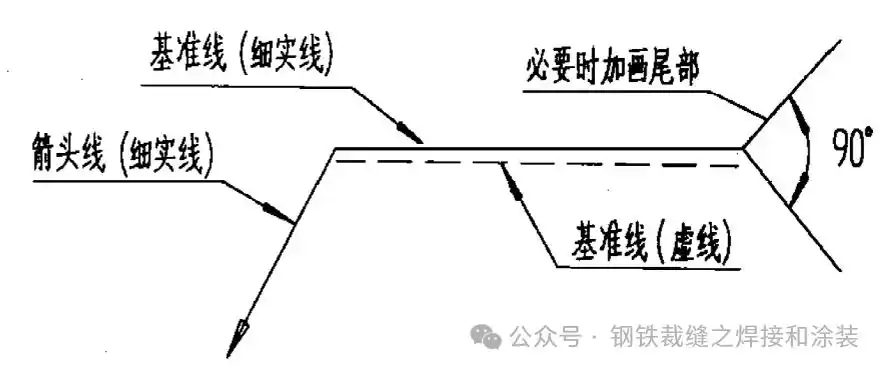

指引线由箭头线和基准线（实线和虚线）组成，见图。
对于焊缝位置而言, 箭头线通常不存在特殊要求, 当箭头线直接指向焊缝时, 其能够指向焊缝的正面, 也能够指向焊缝的反面, 然而, 当标注单边V形焊缝、带钝边的单边V形焊缝、带钝边的单边J形焊缝时, 箭头线需要指向有坡口一侧的工件, 基准线的虚线也能够画在基准线实线的上方。
当箭头线直接朝着焊缝指过去的时候, , 此情形下基本符号要标在实线一侧, 就像图里角焊缝符号中的角焊缝符号那样。当箭头线指向焊缝的另外一边时, 当这个箭头线指向焊缝的另外一边时, 基本符号应标在基准线的虚线一侧哪。
标注对称焊缝和双面焊缝时，基准线中的虚线可省略。
Ａ区, 属于主要功能区, 它标注基本符号垫板符号, 同时标注特殊符号垫板符号, 并标注补充符号垫板符号, 还标注辅助符号中的平面符号, 也进行辅助符号中凸面符号的标注, 另外标注辅助符号中凹面符号。
B区, 它属于补充功能区, 其布置情况是在A区的上方或者下方, 这里会标注焊缝尺寸当中的坡口角度α, 还有坡口面角度β以及根部间隙b。
C区, 于基本符号的左侧进行标注, 标注焊缝横截面上的尺寸符号之际, 同时标注其数值, 像钝边p、坡口深度H、焊角尺寸K、余高h、焊缝有效厚度S、根部半径R、焊缝宽度C以及熔核直径d。
要在基本符号的右侧, 去标注交错焊缝符号, 还要标注焊缝的纵向也就是长度方向的尺寸数值, 像焊缝段数那 n 值, 焊缝长度那 l 值, 以及焊缝间距那 e 值 , 属于 D 区。
E区：标注补充符号中的三面焊缝符号；
F区：标注补充符号中的现场焊缝符号和周围焊缝符号；
G区, 针对补充符号里位于最后的那个符号进行标注, 于该处在的尾部符号之后, 标注数量一样的焊缝条数N值, 以及标注焊接方法的代号, 还有焊缝质量以及检测要求。
常用焊接方法在图样的表示代号

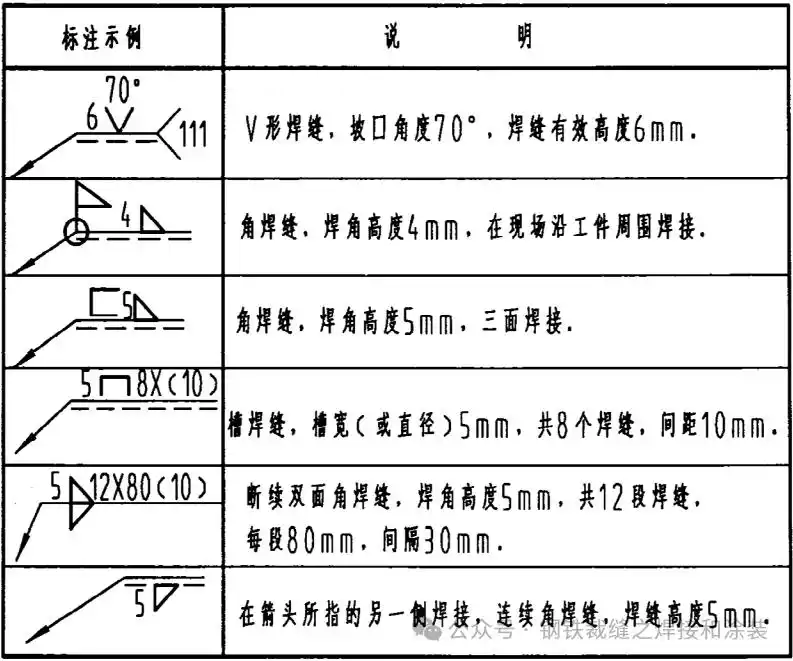

常见焊缝标注及说明：
标示断续焊缝的图示如下, 其中, n代表焊缝的段数, 有特定长度规格的焊缝长度（此长度不计弧坑部分）, 而e为本应存在的焊缝间距。
常见的焊缝标注错误。
八. 国际焊接符号标注的差异
1. 指引线在国标和欧标里, 是通过一条实线与一条虚线共同构成的对象, 基准线和箭头侧涉及此情况, 然而美标中的指引线, 却是单单由某一条实线来充任的标点符号。
国标与欧标箭头所对应的一侧, 其标注处于实线基准线的同一侧, 存在着可能在线上的情况, 也存在可能在线的下方的情况, 就如同下图展示的那样；美标箭头所对应的一侧, 其标注限定只能在实线基准线的下方一侧。不管是国标和欧标这种情况, 还是美标这种情况, 在存在坡口的状况下, 箭头均需要指向坡口的一侧, 如同下面这张图这样。

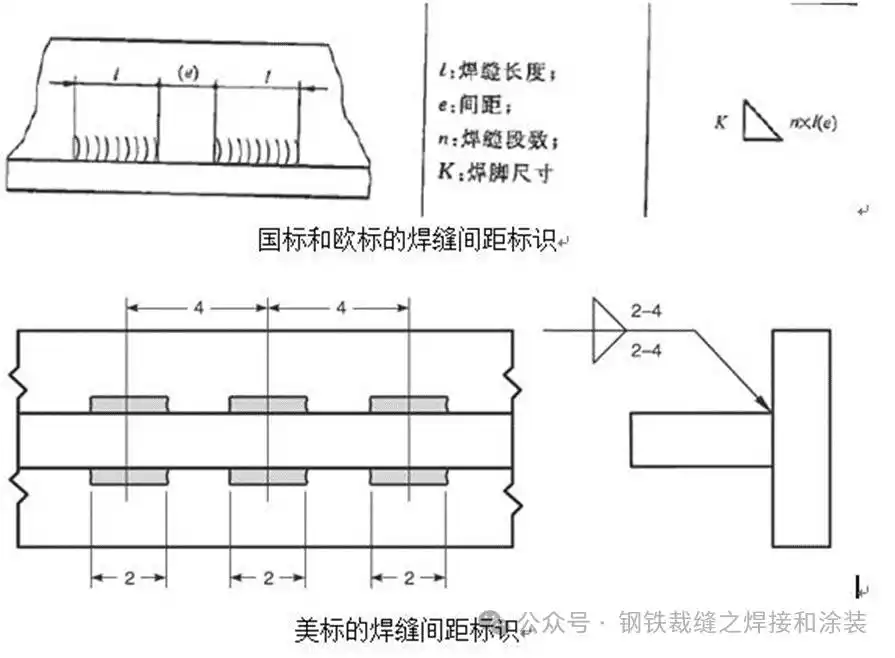

2. 断续角焊缝的间距, 其在国标以及欧标里所定义的, 乃是两段相邻焊缝中尾端与首端之间的距离, 然而在美标里所定义的, 却是两段相邻焊缝中心之处的距离。另外, 这两种标准在标注方式上也存在差异, 国标与欧标一般会把间距标注于括弧当中, 而美标却是标注在破折号之后。
3.点焊缝
标的是国标和欧标的点焊缝数量, 位置在圆的后侧, 情况如下所示；标的是美标的点焊缝数量, 位置在圆的上下侧, 情况如下所示。
4. 用于焊接的位置符号, 国际上存在两个主要标准, 一个是美标ASME IX, 另一个是AWS A3.0, 还有国际标准。这三套标准对于那个焊接位置符号的表述有着显著差别。比如说, 美标采用1G去表示平焊, 采用2G表示横焊, 国际标准同样有对应的符号以供表示。
这些差异, 反映出了不同国家, 或者地区, 在焊接符号标注方面的习惯, 以及规定。在实际应用当中, 需要依据具体的标准, 还有规范, 来开展焊接符号的标注, 意在确保信息的准确传递, 以及焊接工艺的正确执行。与此同时, 对于涉及国际合作的焊接项目而言, 需要格外留意不同标准之间的差异, 防止因标注不当, 从而引发的误解, 或者错误。
