作为工程语言的焊接符号, 能于图纸上简洁且清晰地把焊缝的形态、尺寸以及焊接工艺表达出来。为助力大家更好地去理解, 我们用心收集了一系列实用的焊接图纸符号图解示例, 以供您参考学习。接下来, 咱共同去探索这些符号的奥秘。

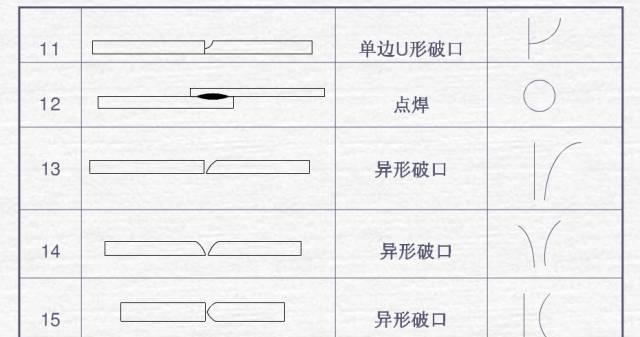

咱们先来看基本坡口符号, 它在焊接图纸里有着重要地位, 这地位和焊缝的成型以及质量有直接关联, 我们借助知晓不同坡口符号的含义与用法, 就能更精准地掌握焊接工作的要求啦。

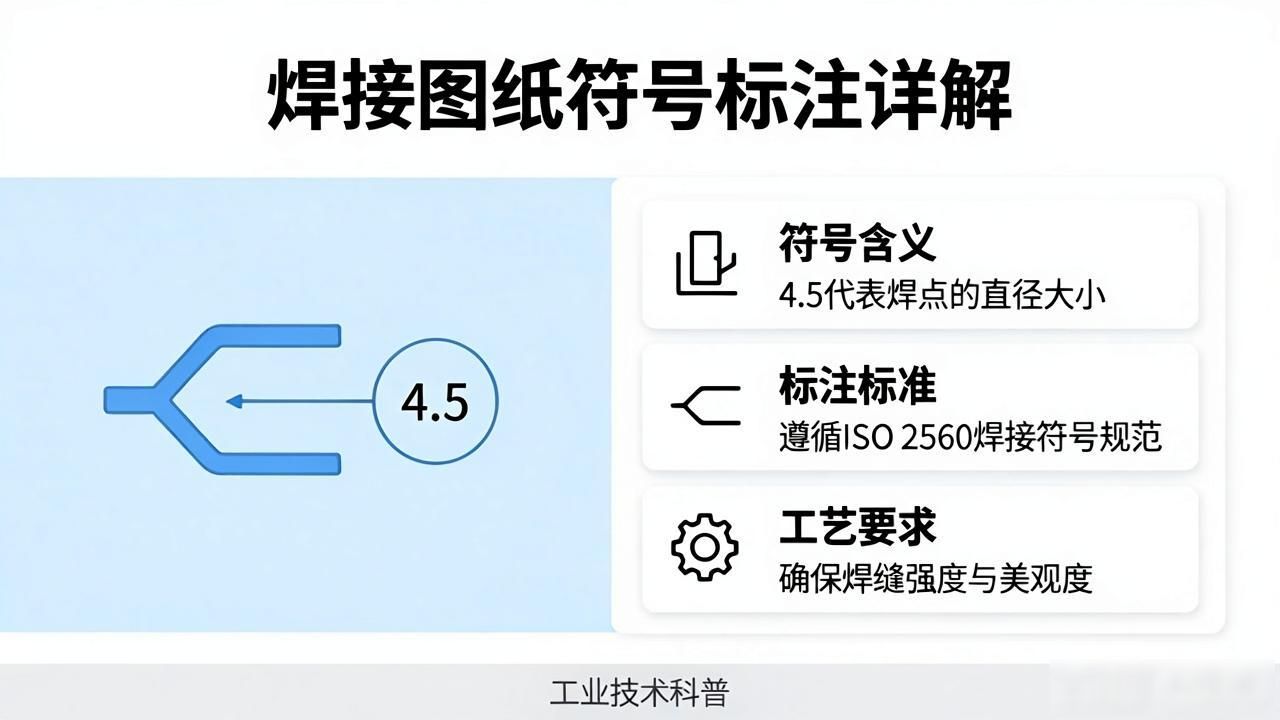

焊接图纸符号标注详解

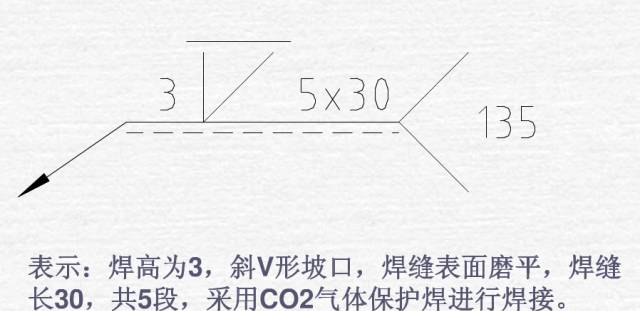

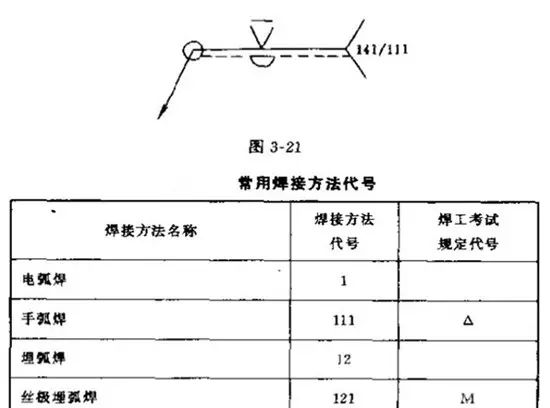

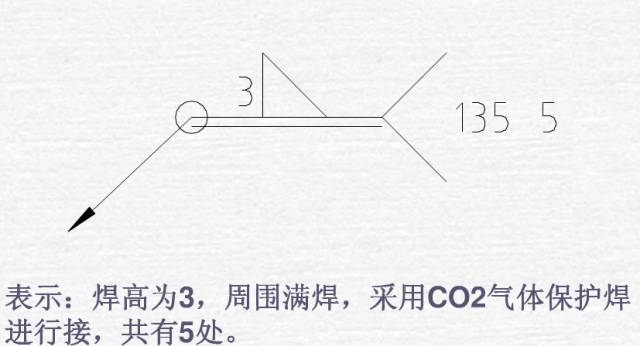

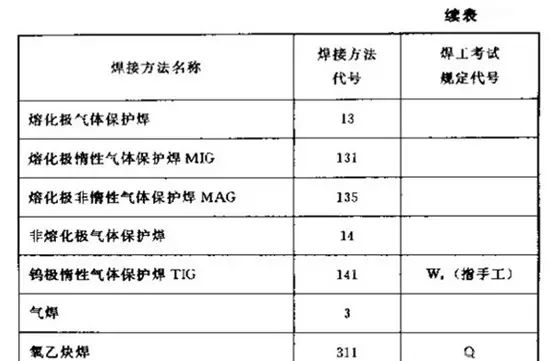

在焊接结构图样子样里, 焊接方法的标注依照国家标准 -85, 运用阿拉伯数字予以表示, 且放置于指引线的尾部处。常见焊接方法的代号详细情况可见表3-9。要是属于复合焊接方法, 能够用“/”加以分隔, 左边代表正面（或者盖面）的焊法表现款式, 右边所要传达的则是背面（或者打底）的焊法呈现样式。举例说明来看, V形焊缝先行用钨极氢弧焊当作打底操作方式展开, 后续再以手工电弧焊开展盖面流程, 其标注的呈现形式就是141/111。

焊接符号图解示例_焊接双面焊接符号图解_焊接图纸符号标注详解

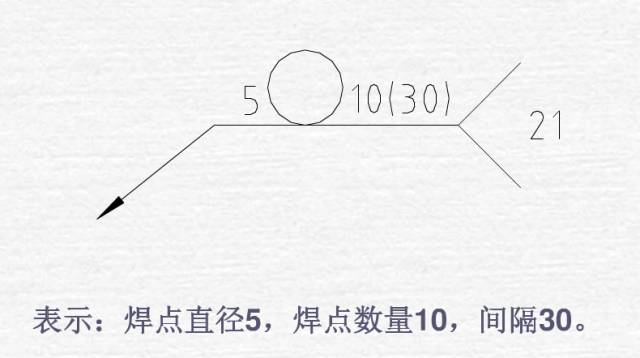

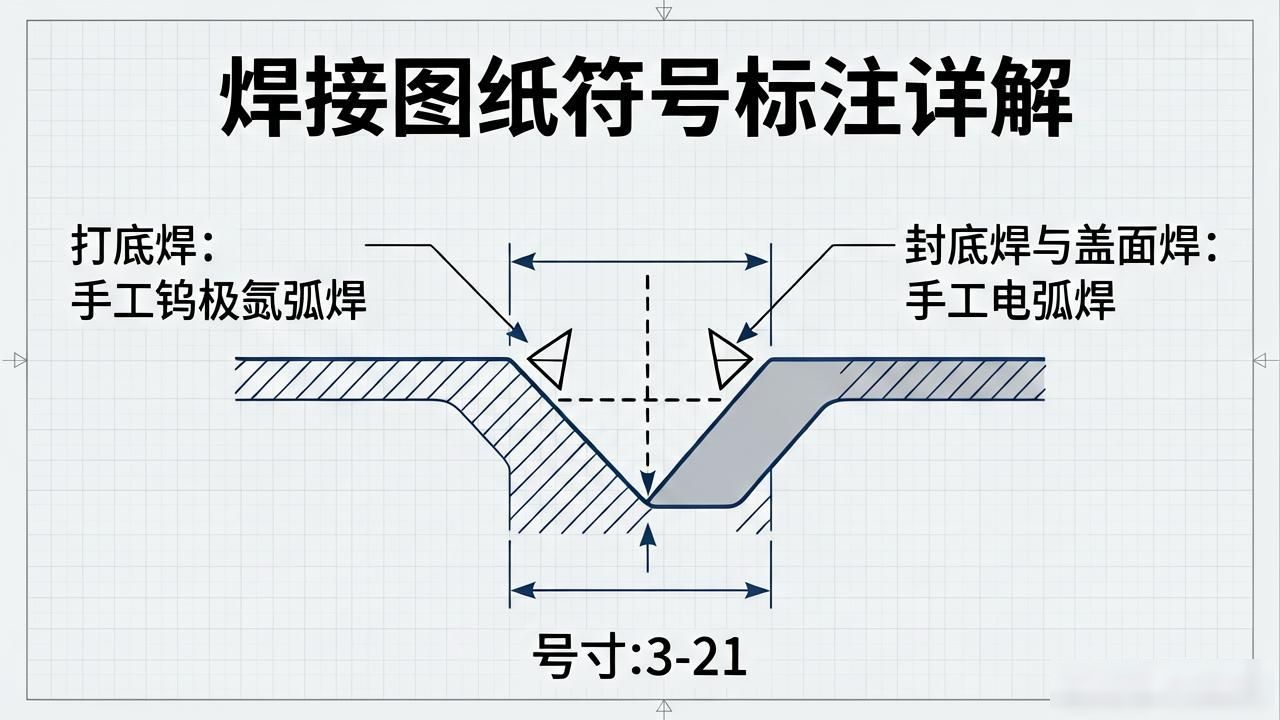

此外, 焊缝符号跟焊接方法代号经综合标注的示例, 如同图3-21所呈现的那样。这张图描绘的是V形坡口对接的焊缝, 它的背面运用封底焊, 正面的焊缝维持表面齐平。较为具体的焊接流程是: 打底焊选择手工钨极氮弧焊, 盖面焊以及封底焊采用手工电弧焊。

钢结构焊接符号详解

绘制钢结构焊接符号, 同样要依照国家标准GB324一1988《焊缝代号》。此标准包含多种建筑结构里的焊接需求, 和建筑学科联系紧密。在标注钢结构焊接符号时, 常常会碰到建筑符号、型钢符号、螺栓符号以及铆钉符号等, 它们一同组成了钢结构焊接符号的丰富内涵。接下来，我们要深入探究钢结构焊缝符号的表示方法以及其相关规范。

箭头和两条呈细线条状、一条是实线、另一条是虚线的基准线, 共同构成了焊缝引出线。基准线的虚线, 能够画在实线上方或者下方, 并平常与图样的标题栏保持着平行状态，然而在特殊情形下会与之形成垂直。要是焊缝处于接头的箭头那一侧呢, 基本符号就得标注在基准线的实线一侧；若是处在非箭头侧, 那就要标注在虚线一侧。针对双面对称焊缝来讲, 基准线能够省略虚线。箭头线跟焊缝的位置并没有特别规定, 不过在标注单边形焊缝时, 应当指向带有坡口的一侧工件。与基准线相交或者相切的, 是基本符号、补充符号, 用粗实线表示与基准线重合的线段。焊缝的基本符号、辅助符号以及补充符号（除尾部符号外）, 皆为粗实线, 尺寸数字原则上同样是粗实线, 尾部符号则是细实线, 主要用以标注焊接工艺和方法在同一图形上。当焊缝形式、断面尺寸以及辅助要求全都相同时, 只需在一处标注焊缝的符号和尺寸, 并且加注“相同焊缝的符号”, 那符号是3/4-圆弧, 画在引出线的转折处标点符号。如若处于同一个图形之上存在数种相同的焊缝, 能够予以分类编号, 并且标注在尾端符号之内, 编号运用 A、B、C 这样的形式, 在同一类焊缝范围当中同样能够挑选一处来进行标注。

焊接图纸符号标注详解_焊接双面焊接符号图解_焊接符号图解示例

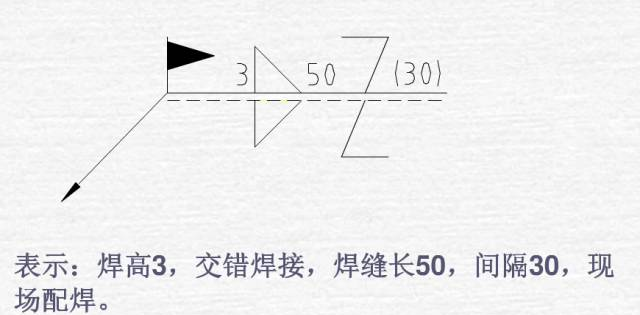

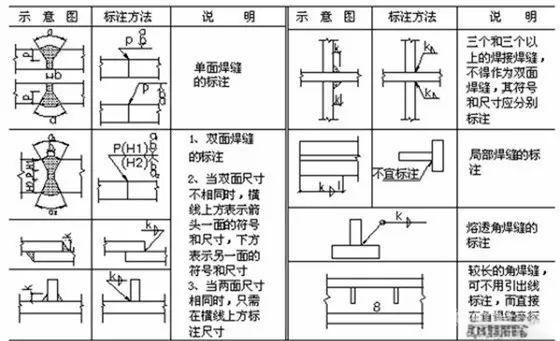

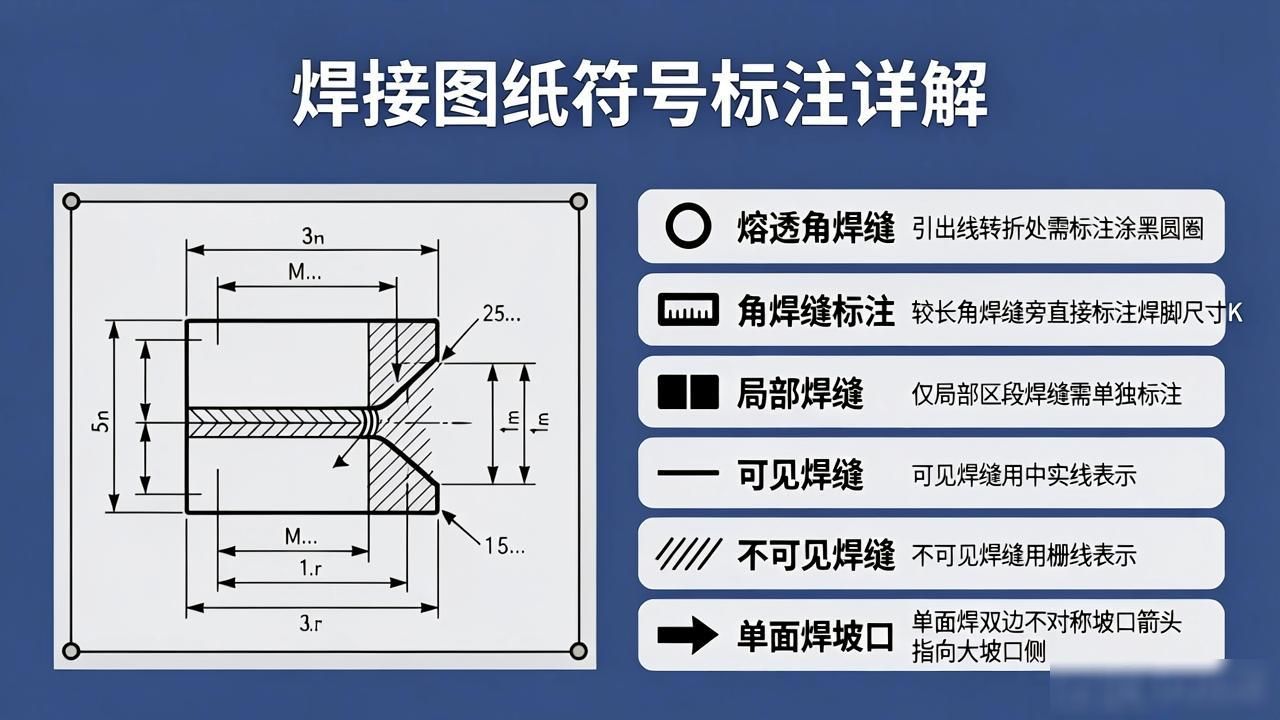

把熔透角焊缝的符号按照那种方式标注, 得参照图 1 – 38。它的符号是个涂黑的圆圈, 要画在引出线的转折地方。像焊接实腹钢梁的翼缘焊缝这种较长的角焊缝, 不在引出线上标注, 而是直接在角焊缝旁边标注焊缝尺寸值 K。连接中要是仅局部区段有焊缝, 那就得按照图 1 – 40 标注。这里面, K 代表角焊缝的焊脚尺寸。要是焊缝分布没规律, 除了标焊缝符号, 还得在焊缝那加些适当线条来区分。那么, 可以见得到的焊缝, 是采用中实线展现的, 然而, 不可以见得到的焊缝, 却是运用栅线描绘的。两焊件彼此实行焊接, 并且采用单面焊带着双边不对称坡口焊缝的情况下, 那引出线所属箭头, 应该是指向到坡口尺寸比较大的焊件那里。环绕有着工作件的周围, 围焊缝对应的符号, 是用圆圈来表示的, 而且被标明写在引出线所属的转折之处, 与此同时, 还需要注明其自身的焊角尺寸K。三个或者是三个以上的焊件彼此焊接时, 不可以把其对应的焊缝当作双面焊缝去进行标注。应该分别去标注每个焊缝所拥有的符号以及尺寸。在施工现场开展的焊接作业, 其焊缝必须要特别去标注“现场焊缝”这个符号。此符号乃是被涂黑的三角形旗号, 绘制于引出线的转折之处用以表示区分, 在相互进行焊接的两个焊件里头, 要是仅有一个焊件带有坡口（好比单面V形坡口）, 那么引出线的箭头应当指向带有坡口的焊件。
