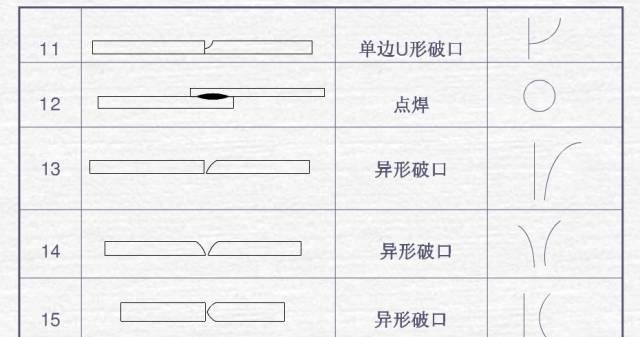

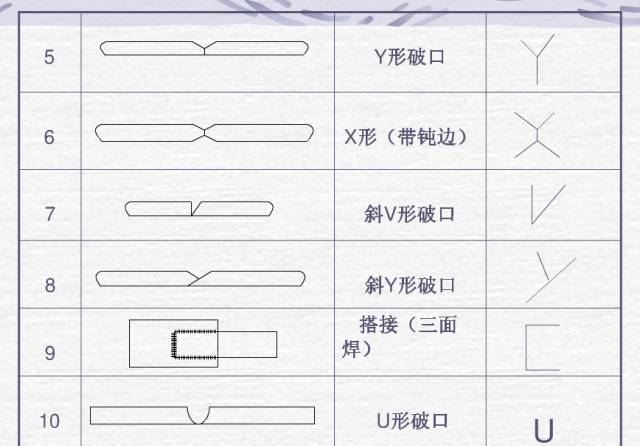

基本坡口符号详解
是焊接图纸中起关键作用的要素, 关乎焊接质量与效率的坡口, 呈现工件边缘那边状况, 为焊工给出操作指南, 通过知道各种坡口符号在含义以及特点这两方面的规定的情况下, 我们能更明白怎样去看图纸用来确保焊接工作顺利开展。
焊接图纸符号标注详解

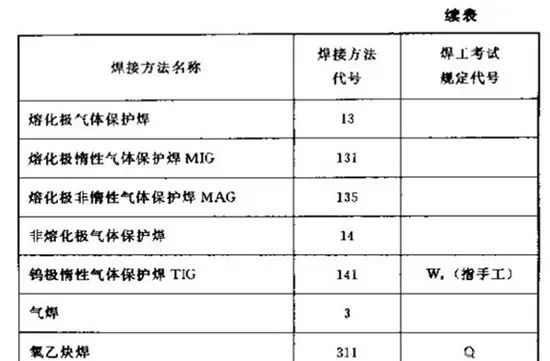

于焊接结构图样里头, 焊接之方法进行的标注堪称起着最为关键的要义。该国的标准——达85所规订的乃是阿拉伯数字用作焊接方法表示的号码种类, 这些号码种类应当标记于引线路子的末尾地方, 给焊工给出清晰的操持引导示意说明。常见的焊接方法给出的号码种类就像表3 – 9所呈现的那般, 要是属于组合焊接方法, 能够用“/”予以划分开来, 左边代表着正面（或者盖面）的焊接, 右边则是表明背面（或者打底）的焊接。举例来说, V形焊缝先是采用钨极氢弧焊来做打底, 跟着用手工电弧焊来做盖面, 其标注就为141/111。

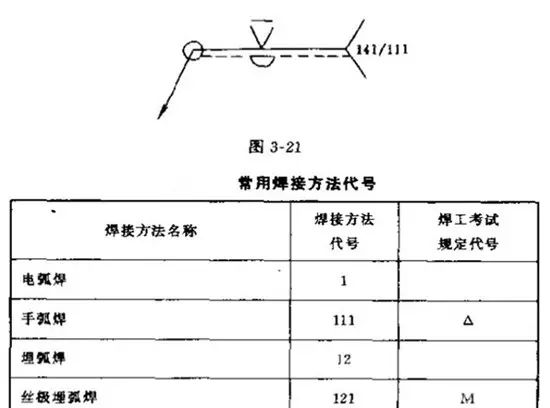

此外, 焊缝符号跟焊接方法代号的综合标注同样是理解图纸的关键所在, 图3-21所展示的就是其中一个例子, 它呈现出V形坡口对接焊缝的情形, 当中背面运用封底焊, 正面焊缝是表面齐平的状态，具体到焊接方法方面, 打底焊选用手工钨极氮弧焊, 盖面焊以及封底焊都采用手工电弧焊, 借助这样的标注, 焊工能够清晰明了地知晓焊接要求, 保障工作顺利开展。
钢结构焊接符号详解

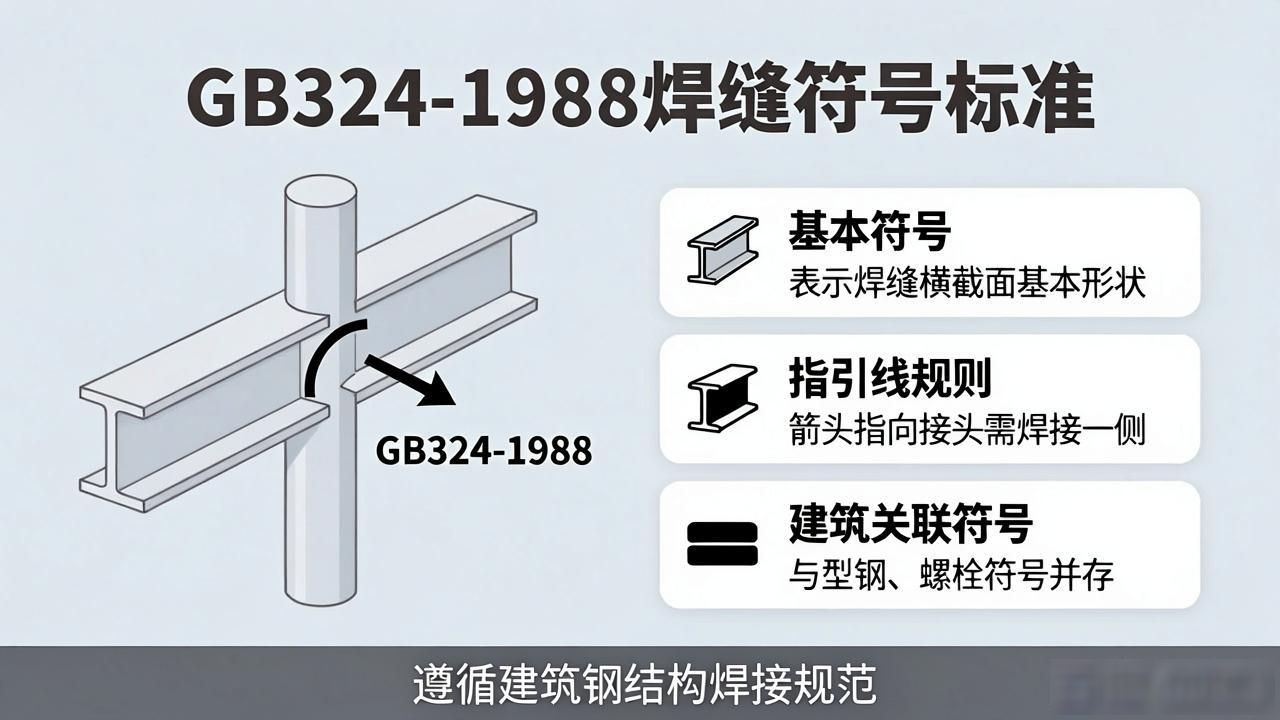

绘制钢结构焊接符号, 遵循GB324 一1988《焊缝代号》标准, 钢结构常用于建筑领域, 所以其焊接符号常和建筑符号、型钢符号、螺栓符号以及铆钉符号等并存, 接下来, 我们要深入探讨钢结构焊缝符号的表示方法以及有关规定。
首先, 焊缝引出线是由箭头以及两条基准线构成的, 其中一条是实线, 另一条是虚线, 这两者皆是细线。基准线的虚线能够处在实线上方或者下方, 一般是跟图样的标题栏保持平行的, 不过在特殊情形下是可以与它垂直的。要是焊缝处于接头的箭头那一侧, 基本符号需要标注在基准线的实线那一侧；要是焊缝在非箭头一侧, 那么就要标注在虚线那一侧。对于双面对称焊缝而言, 基准线能够省略虚线。
箭头线在位置上 , 对于焊缝并无特殊要求 , 不过在标注单边形焊缝之际 , 应当指向带有坡口的那一侧工件。另外 , 当基本符号 、补充符号同基准线相交或者相切的时候 , 和基准线重合的线段要以粗实线展现。所有焊缝的基本符号 、辅助符号以及补充符号 （除尾部符号之外）都是粗实线 , 尺寸数字原则上同样是粗实线 , 而尾部符号是细实线 , 主要是用来标注焊接工艺以及方法的。

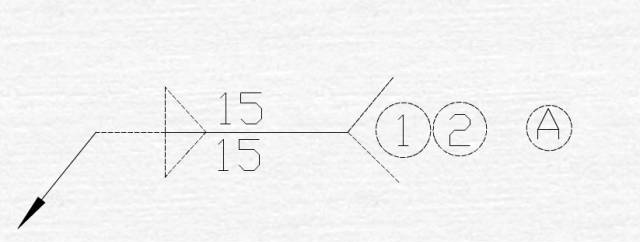

若同一图形之上呈现多种一样焊缝之时, 能够挑选一处予以标注且添加上“相同焊缝的符号”, 此符号是3/4圆弧, 绘制于引出线的转折之处。与此同时, 针对数种不同的相同焊缝而言, 能够开展分类编码, 并标注于尾部符号之内, 编号运用A、B、C这种形式, 在同类焊缝中间同样能够挑选一处作标注。
熔透角焊缝的符号, 要依照图 1 – 38 所示的那种方式来进行标注。确切来讲, 熔透角焊缝的符号是一个呈现为变黑状态的圆圈, 这个圆圈得画在引出线的转折之处。
较长的角焊缝, 像焊接实腹钢梁的翼缘焊缝这种, 它不用引出线去进行标注, 而是直接在角焊缝旁边标注焊缝的尺寸值K。

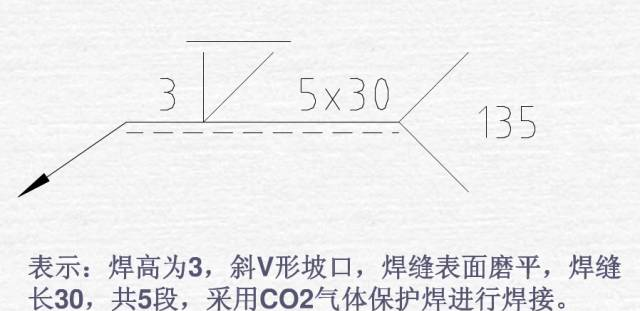

仅在连接长度中的局部一部分地带存在焊缝的时候, 要遵照图1 – 40所示办法方式给予标注。处于这不一般的情形之下, K是用来表示角焊缝的焊脚尺寸所作的标记。
在焊缝分布呈现不规则状况时, 于标注焊缝符号之际, 尚需在焊缝位置添加中实线用以表明可见焊缝, 或者添加栅线用以表明不可见焊缝。
两个焊件进行相互焊接, 是单面焊带双边不对称坡口焊缝这种情况时, 引出线的箭头要指向那具有较大坡口的焊件。

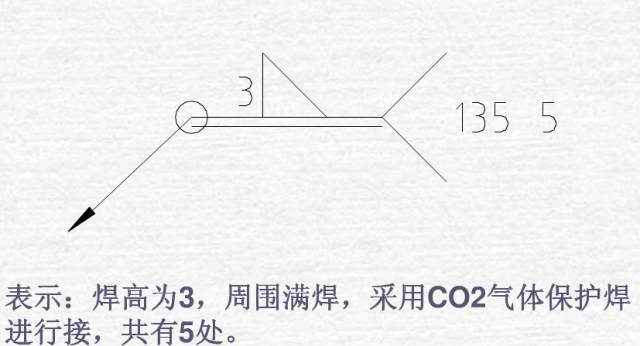

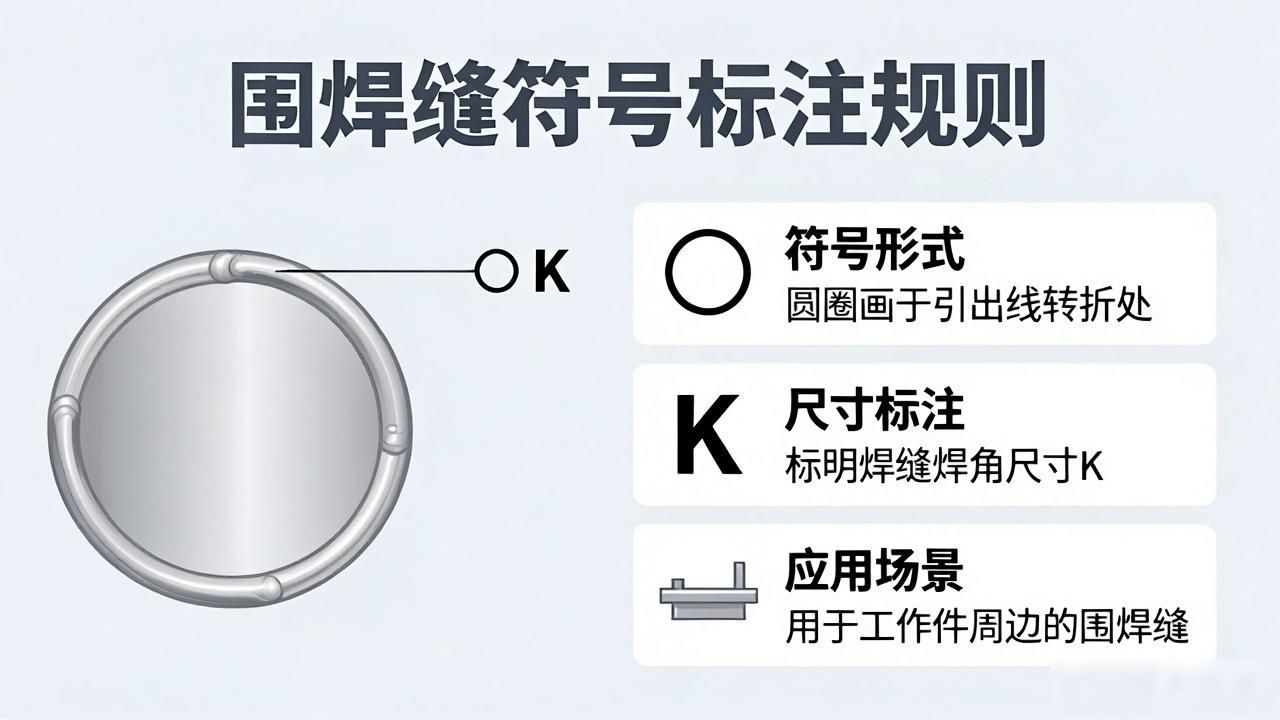

围绕工作件周边的围焊缝符号是以圆圈来呈现的, 这个圆圈要画于引出线的转折之处, 并且要标明其焊角尺寸K。

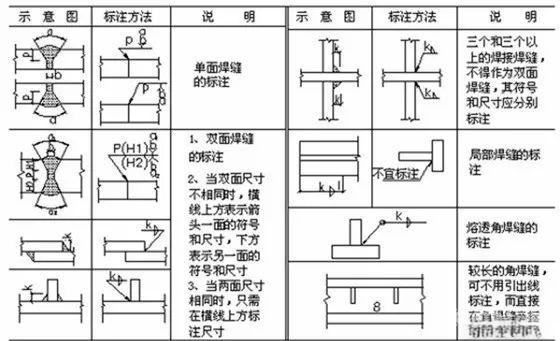

要是存在三个或者更多的焊件彼此进行焊接时, 那其焊缝是没办法简单当作双面焊缝来予以标注的。与之相反, 焊缝符号和尺寸皆是需要分别去进行标注的。

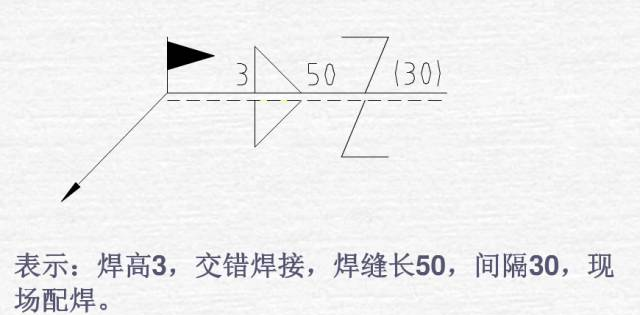

对于在施工现场实施焊接操作的焊件而言, 其焊缝要专门标注“现场焊缝”符号, 此符号为涂黑的三角形旗号, 并且应绘制在引出线的转折之处。
要是两个焊件相互焊接, 其中只有一个焊件带坡口, 比如说呈现单面V形坡口这种情形, 那么引出线的箭头应当指向那个带有坡口的焊件。
欧美焊接符号示例
欧美焊接符号示例

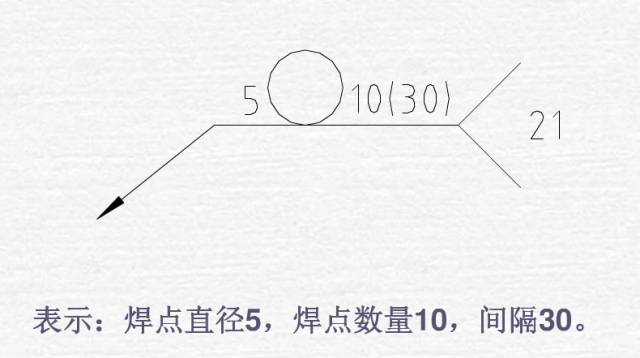

5——代表焊点的直径大小

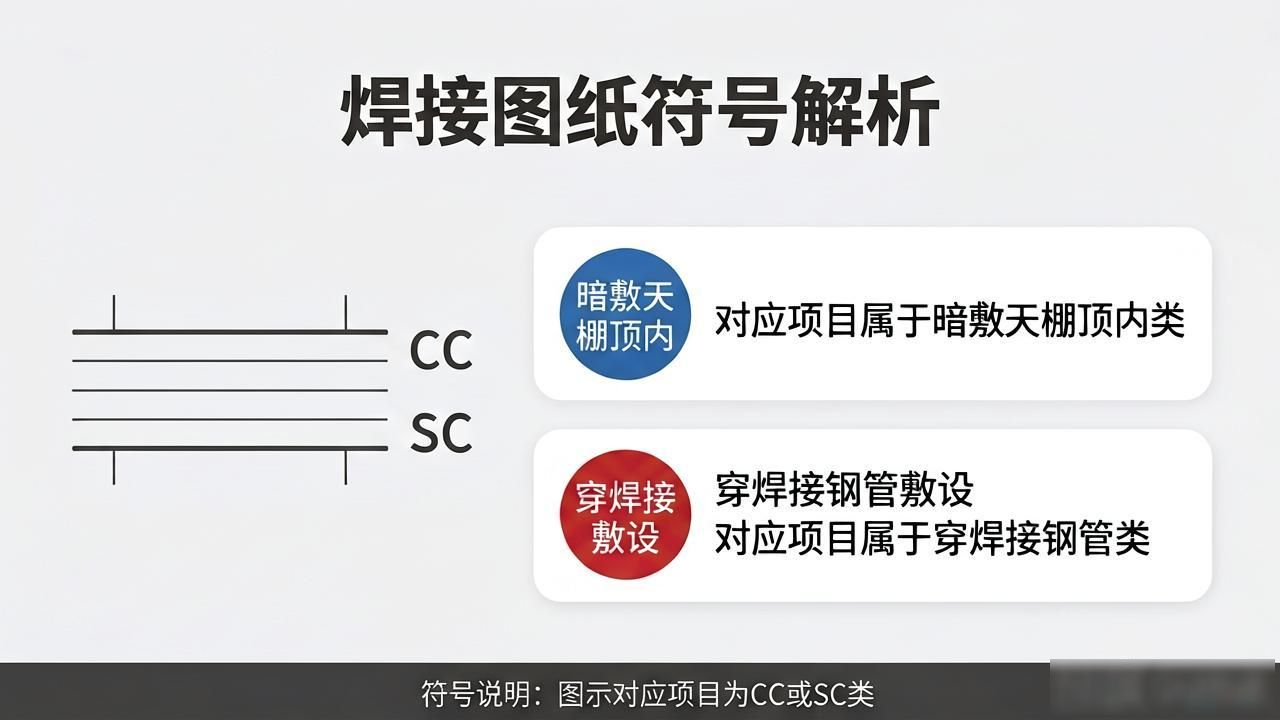

【3】依靠图示来看, 这个符号所表明的是, 与之对应的项目属于CC类, 或者属于SC类。
6——-标识此处为第六个CC项或SC项
——指明号件与号件之间的焊点位置
12X——表明在两点之间，共有12个焊点。
接下来，我们再来看看日本焊接符号的示例：
A——根据图示，此符号用于标识关键或重要的特性。
