焊缝的基本搭接形式：
四、T形接头：
五、斜角接：

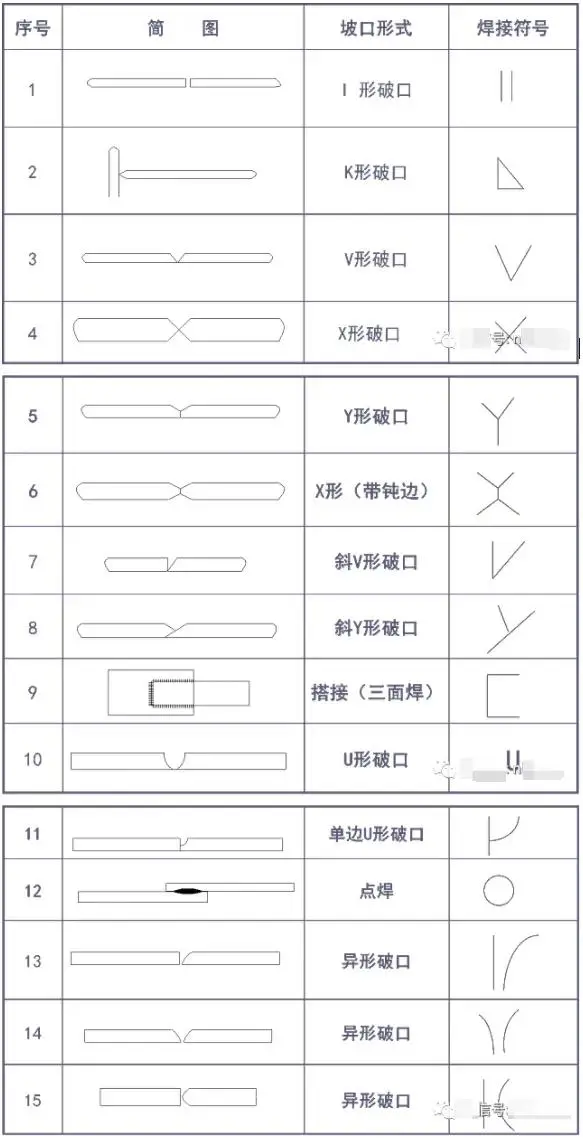

焊缝的基本破口形状：

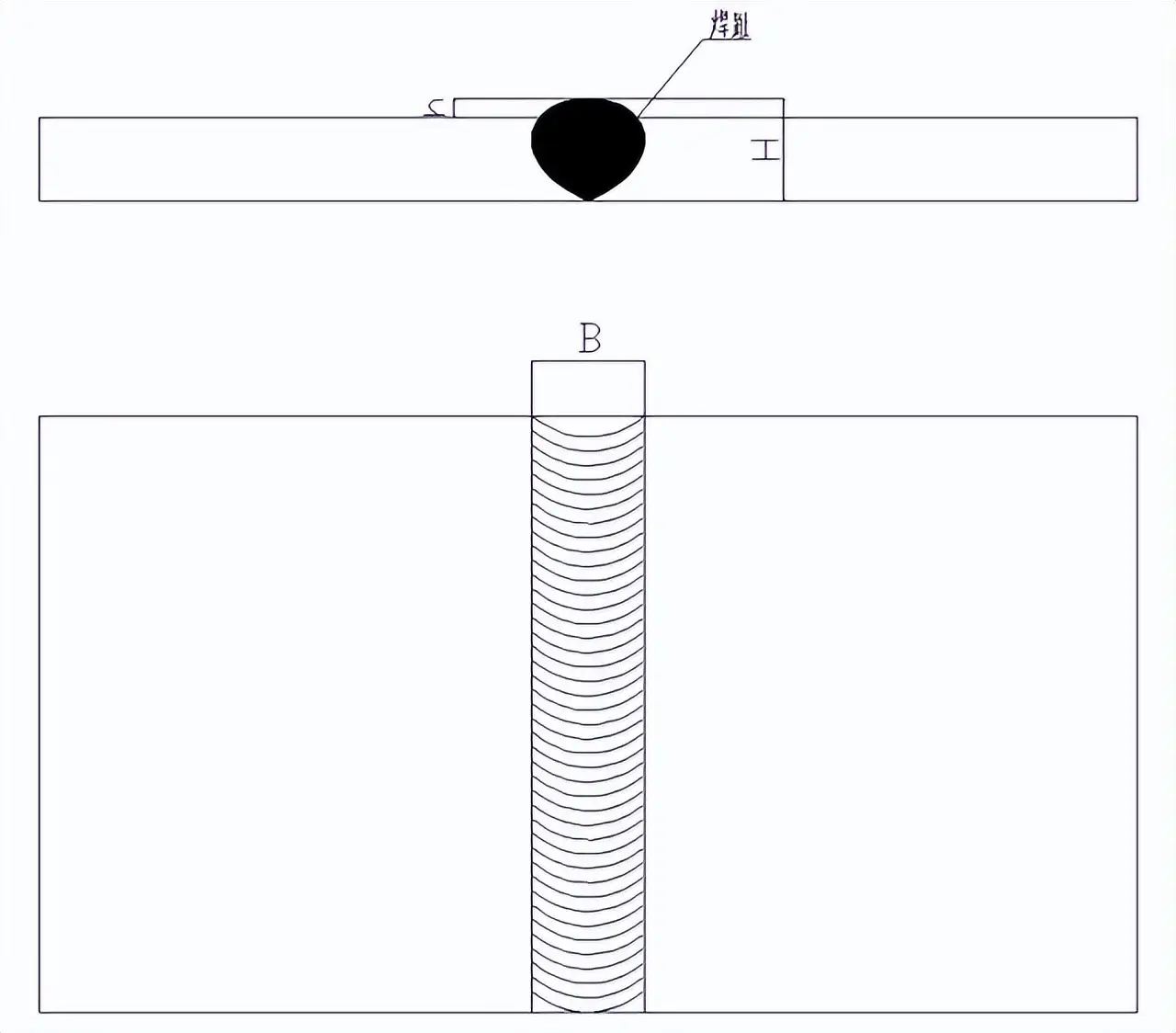

焊缝的基本尺寸及相关概念：
焊趾：焊缝表面与母材的交接处。
焊缝宽度（B）：焊缝表面两焊趾之间的距离。
焊缝厚度：在焊缝横截面中，从焊缝正面到焊缝背面之间的距离。
焊脚尺寸是, 在角焊缝的横截面当中, 所画出的最大的等腰直角三角形里, 直角边的长度。
焊脚, 是在脚焊缝它的横截面当中, 从一个直角面之上的那个焊趾朝着另一个直角面的表面, 所呈现出的最小距离。
熔深：在焊接接头的横截面上，母材或前道焊缝熔化的深度；
焊缝成形系数, 是指熔焊的时候, 在单道焊缝横截面上, 焊缝宽度B所占的比例, 与焊缝计算深度H相比较而得的数值。
余高：超出母材表面连线上面的那部分焊缝金属的最大高度；
焊根：焊缝背面与母材的交接处；
弧坑是弧焊时, 因断弧或者收弧不妥当, 于焊道末端生成的低洼部分。
熔池, 这个概念指的是, 在熔焊的时候, 于焊接热源发挥作用的情况下, 在焊件那儿所形成的, 呈现出一定几何形状的, 液态金属的那一部分。

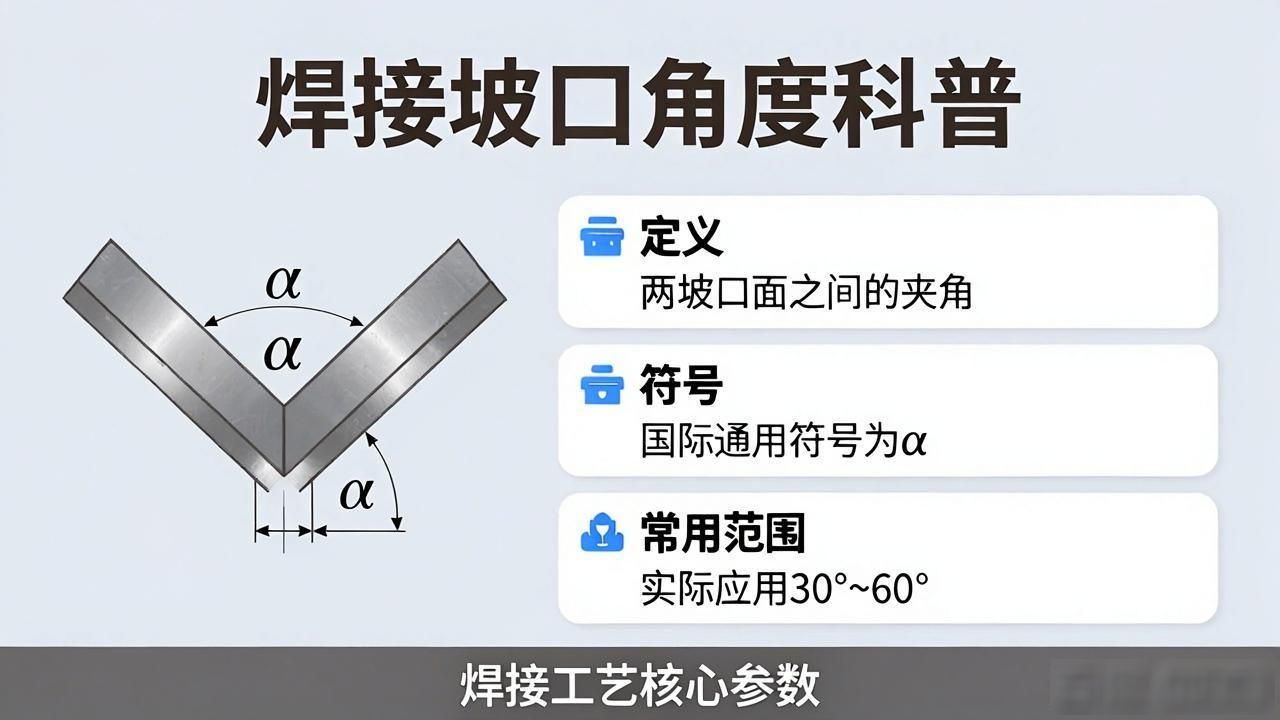

破口角度：两破口之间的夹角；
破口面角度：待加工破口的端面与破口面之间的夹角；
焊接符号：
一、一种符号谓之焊接符号定义, 此符号乃指, 于图样之上所标注的, 那关于焊接方法的, 以及焊缝形式的, 还有焊缝尺寸等技术内容的符号。
二、焊接符号的组成：
（一）焊缝符号：
1.基本符号：表示焊缝横断面形状的符号。
2.辅助符号：表示焊缝表面形状的符号。
3.补充符号：为了补充说明焊缝的某些特征而采用的符号。
（二）指引线：由箭头线和基准线组成。
（三）焊缝尺寸符号：表示焊缝形状尺寸的符号。
三、焊缝符号在图样上的标准位置说明：
针对焊缝符号, 在标准里其在指引线上标注位置有明确规, 尺寸符号于指引线上标注位置同样有明确规, 尺寸数值于指引线上标注位置也有明确规, 绘制焊接图的时候, 必须严格去遵守这些规。

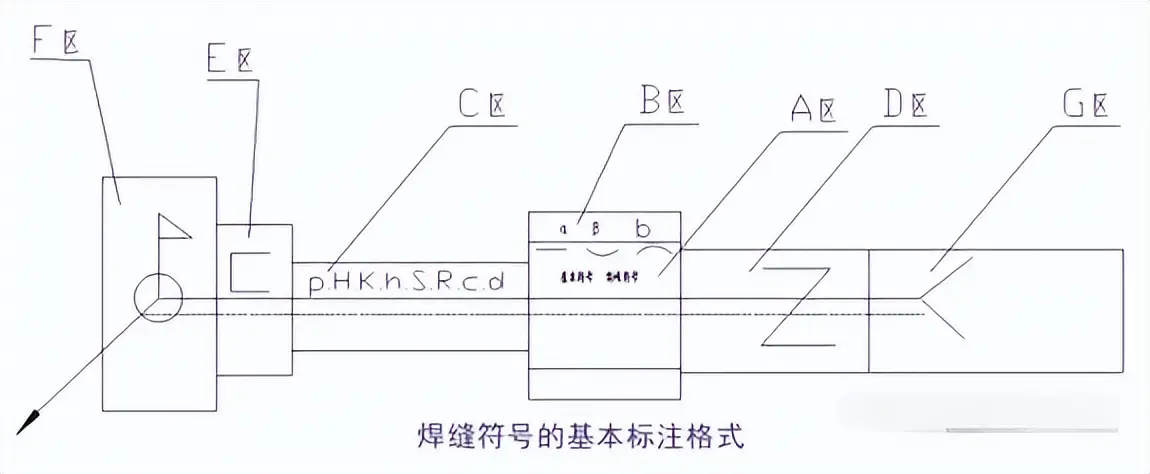

符号和数值对立于基准线的标注位置被划分成A至G七个区, 各区针对基准线有相对确定的位置, 不管标注的箭头线方向出现什么样的变换, 它们面对基准线的这一位置都不会产生改变。
A区, 属于主要功能区, 标注基本符号, 标注特殊符号, 标注补充符号里面的垫板符号, 标注辅助符号之中的平面符号, 标注辅助符号当中的凸面符号, 标注辅助符号里头的凹面符号。
B区, 它属于补充功能区, 其布置是在A区的上方或者下方, 它负责标注焊缝尺寸之中的坡口角度α, 还负责标注坡口面角度β以及根部间隙b。
C区, 处于基本符号的左侧位置, 要标注焊缝横截面上的尺寸符号, 还要注明数值, 像钝边p、坡口深度H、焊角尺寸K、余高h、焊缝有效厚度S、根部半径R、焊缝宽度C以及熔核直径d。
对于D区, 往基本符号的右侧去进行标注, 要注解错乱的焊缝符号, 且要标明焊缝的前后方向（长度方面）尺寸的数值, 就像焊缝分段n的数值、焊缝 的数值以及焊缝间隔e的数值那样。
E区：标注补充符号中的三面焊缝符号；
F区：标注补充符号中的现场焊缝符号和周围焊缝符号；

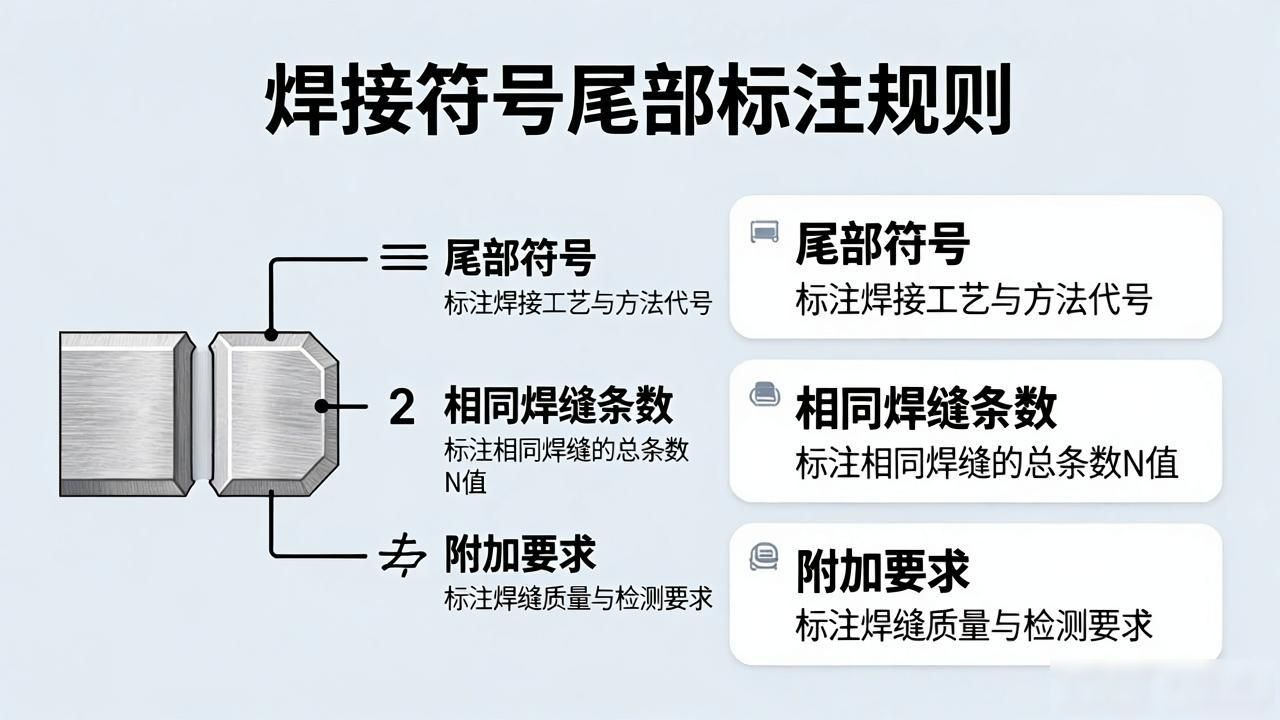

G区, 要去标注补充符号里的尾部符号, 在尾部符号之后, 还要标注相同焊缝的条数N值, 以及焊接方法代号、焊缝质量和检测要求。
四、常用焊接方法在图样的表示代号：
代号
焊接方法
代号
焊接方法
135
MAG焊（CO2）
111
手弧焊（涂料焊条）
21
点焊
114
药芯焊丝电弧焊
141
TIG焊
12
埋弧焊
131
MIG焊
25
电阻对焊
23
凸焊
952
烙铁软钎焊
气焊
751
激光焊
电阻焊
155
等离子弧MIG焊
举例：
例1：
表示：焊高3，交错焊接，焊缝长50，间隔30，现场配焊。
例2：
表示：焊点直径5，焊点数量10，间隔30。
例3：
意味着, 焊接的高度达到3, 环绕着呈满焊状态, 运用二氧化碳气体保护焊来实施连接, 总共存在5处。
例4：
呈现之意为: 此焊接的焊高数值设定为3, 其坡口形状是斜V形, 焊缝的表面经过磨平处理, 焊缝的长度为30, 焊接部分一共有5段, 且运用CO2气体保护焊这种方式来开展焊接。
焊接识图的基本知识：
一、图纸的基本结构：
