焊接符号基础

附录 A 焊接符号基础

【目的】

复习焊接符号基础。

【目标】

在完成本章学习后，你将能够：

∙ ∙         了解焊接符号基础。

焊接符号基础

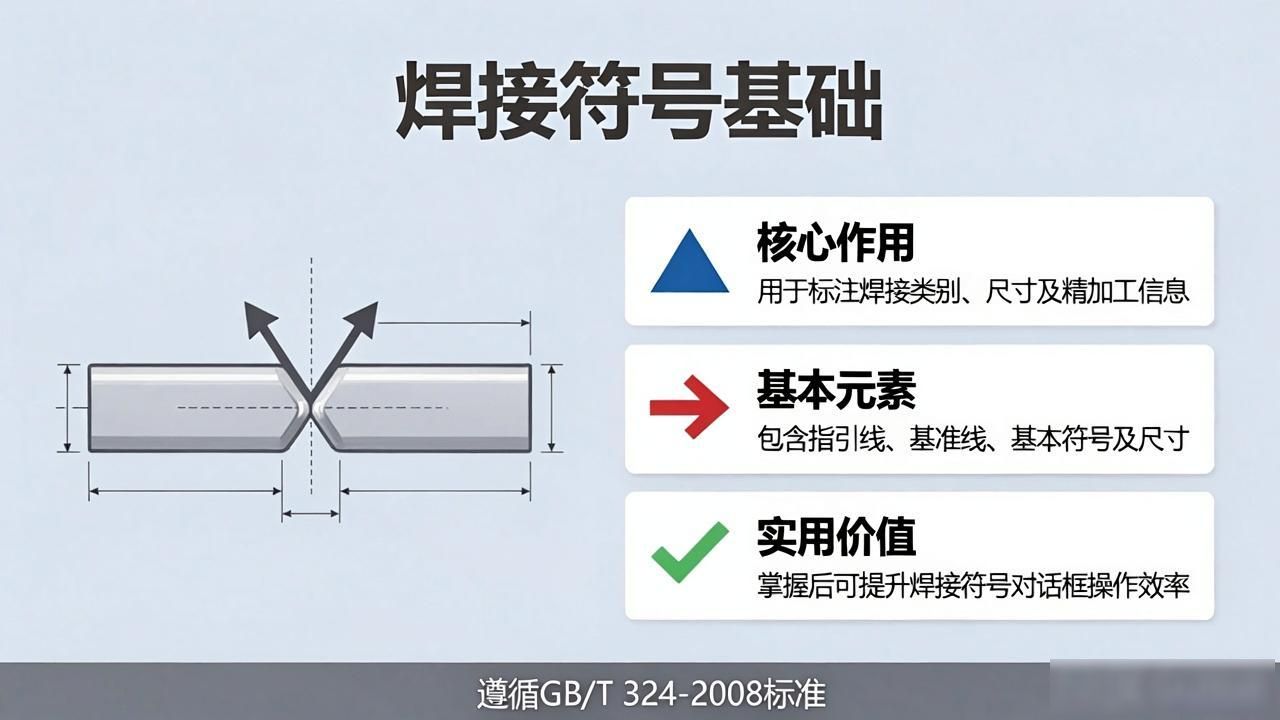

施工时, 若在工程以及制造图纸里定好焊接, 符号会被用来描绘焊接的类别, 还有它的尺寸以及处在其他地方的处理与精加工信息。下面来讲一个焊接符号的基本元素。之后会表明, 了解这些基本元素能让你使用的焊接符号对话框变得更便利并且可操作。

如图A – 1所示, 图示呈现内容为焊接符号的基本元素。

图 A-1 焊 接 符 号 的 基 本 元 素

参考线：

称作参考线的那种水平的线是锚定线, 所有其他的焊接符号都连接到它这根锚定线的位置那儿, 完成焊接的指令呢, 是以符号以及文本形式来靠着参考线排成一行的, 是这么个情况。

箭 头 ：

存在一个箭头, 它连接着参考线, 连接的对象是被焊接的接缝。它很像任一通常的引线, 在参考线与箭头之间的关系, 存在不同方位。情况如图A – 2所示。

图 A-2 箭头与参考线

弯 曲 处 ：

参考线与箭头引线会合的弯曲处, 能够出现一个符号, 或者出现多个符号。这些符号被归类在附加符号。有这种类型的两个典型符号, 在下图A – 3示出。

图 A-3 附 加 符 号

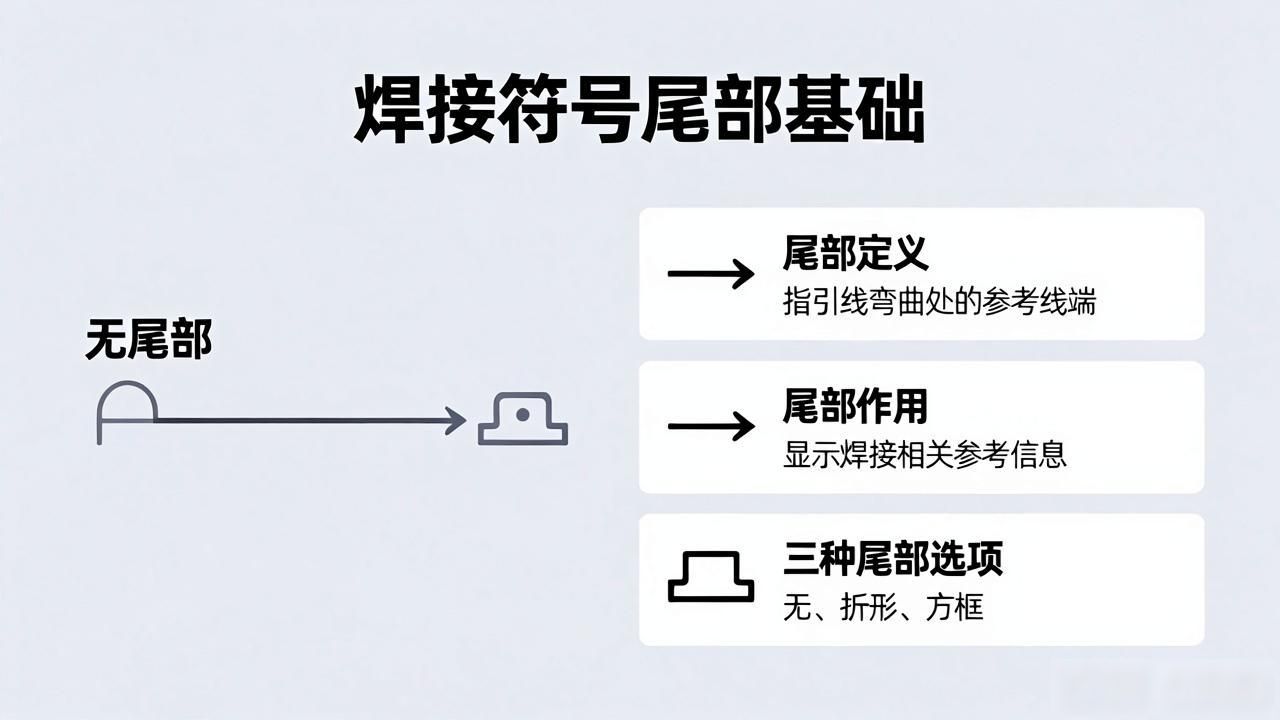

尾部：

对着弯曲处的参考线端被称作尾部, 符号的这部分用以显示参考信息, 一个在此处找到的共同参考是所使用的特定焊接处理, 存在三种尾部选项, 即无（None）、折形 (Dog Leg < ) 以及方框(Box), 而下图A – 4给出了所有三种例子。

图 A-4 参考信息

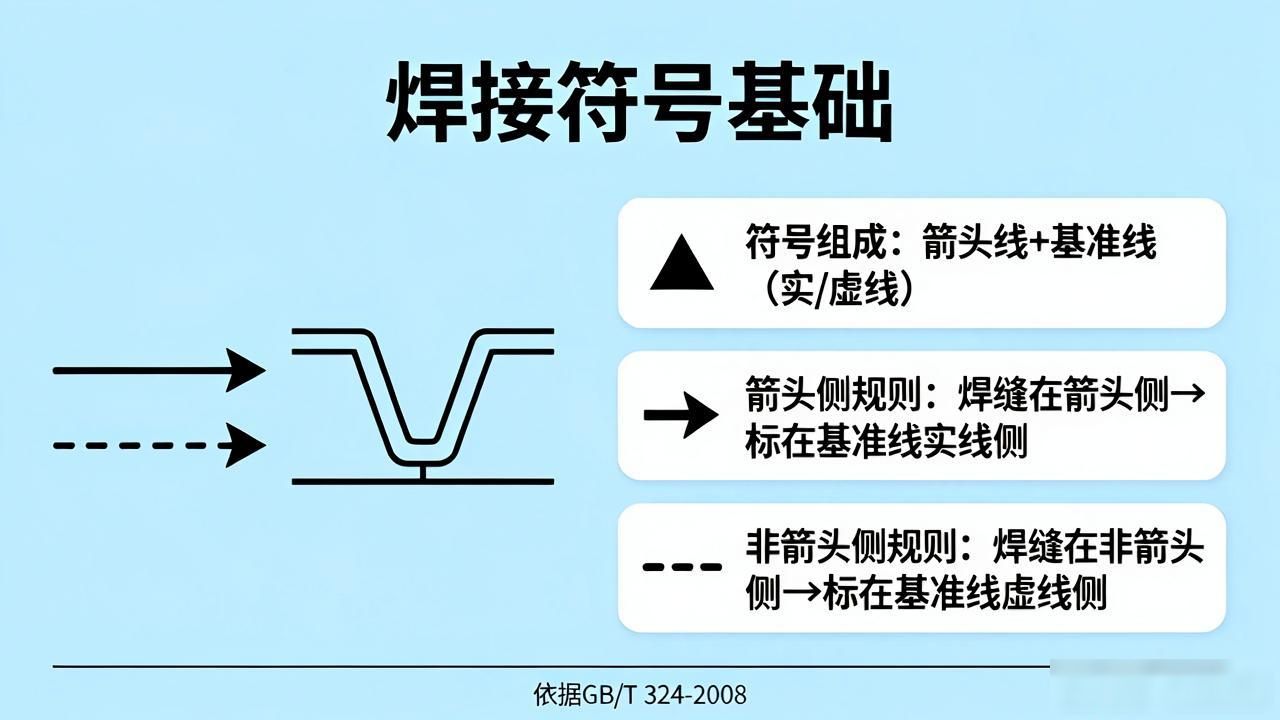

箭 头 侧 和 另 一 侧 ：
