1:焊缝基本符号
2:常用坡口符号
3:补充符号
注意, 焊缝尺寸符号以及其选用范围, 是在介绍基本符号的时候, 同时进行介绍的, 并且仅仅介绍和基本符号相关的那一部分内容。

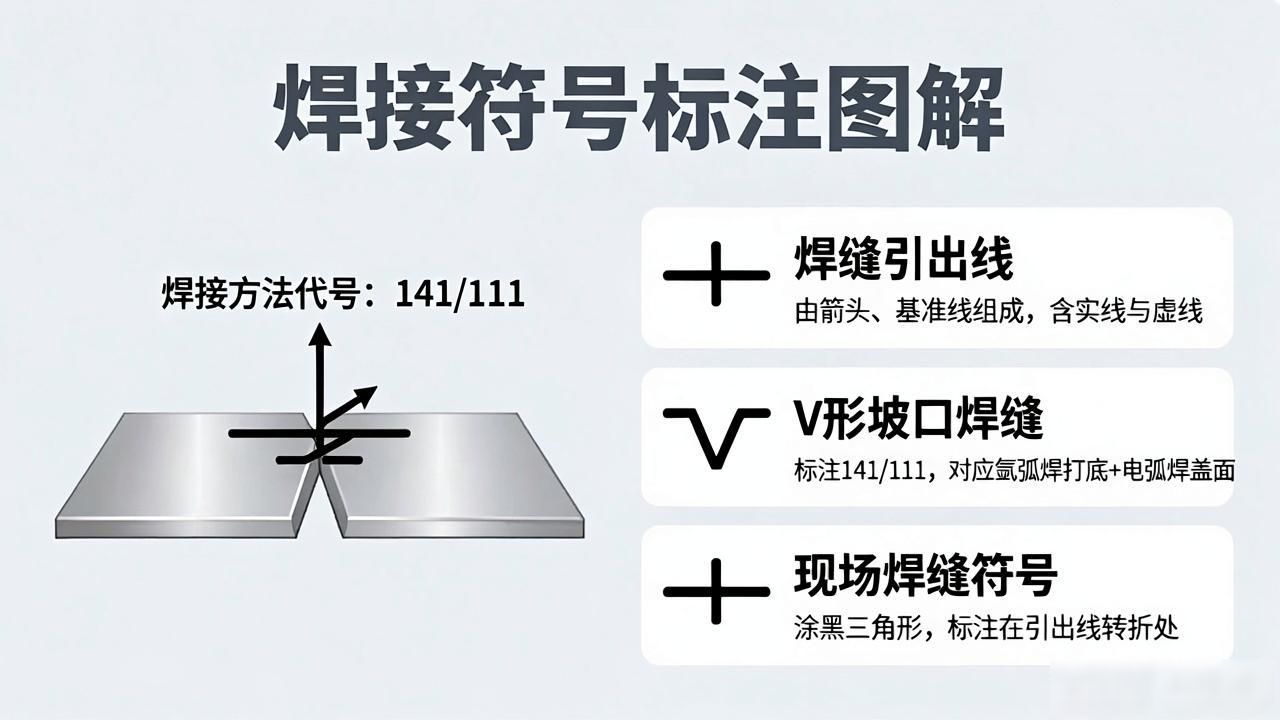

焊缝标注示例呈现于下图, 图中所展示的焊缝符号涵盖有, 基本符号, 即图中数字8后面的那个符号, 补充符号, 也就是图中的那面黑旗, 还有指引线以及焊缝尺寸符号。

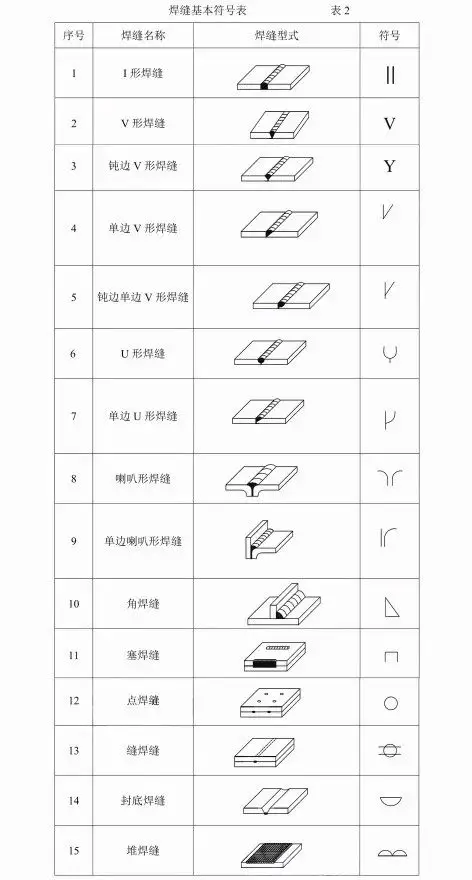

表示焊缝截面形状的符号是焊缝基本符号, 像I形焊缝、V形焊缝、带钝边V形焊缝、角焊缝、封底焊缝等, 在图纸上以粗实线去绘制基本符号还有辅助符号, 引出线则是用细实线绘制, 具体符号可见下表。

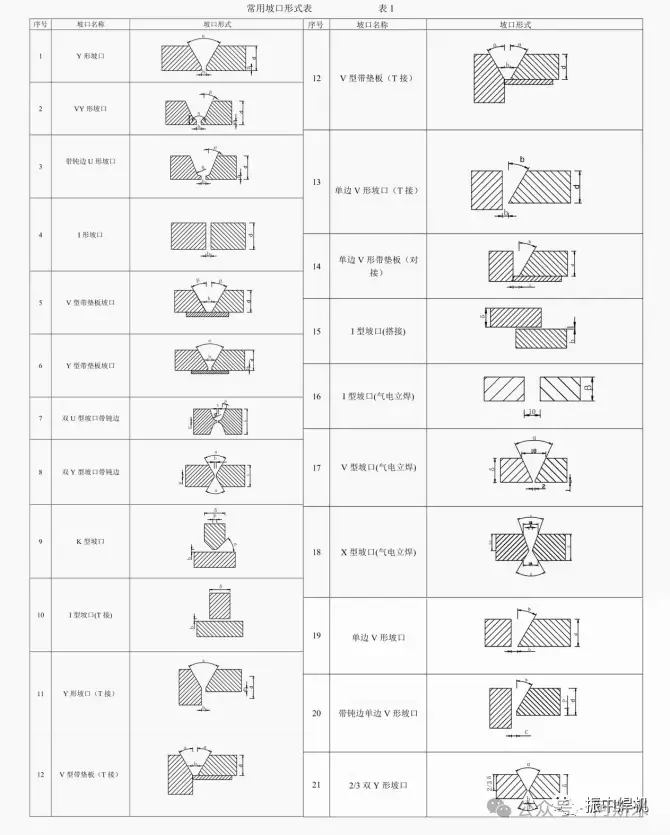

常用坡口形式如下:

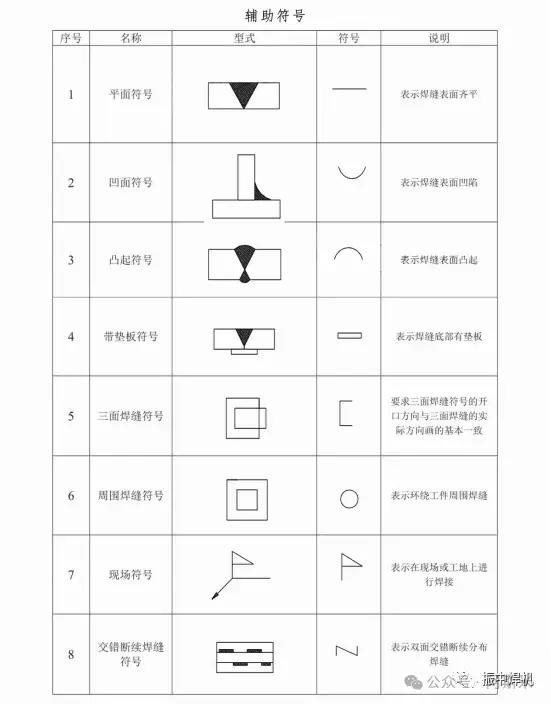

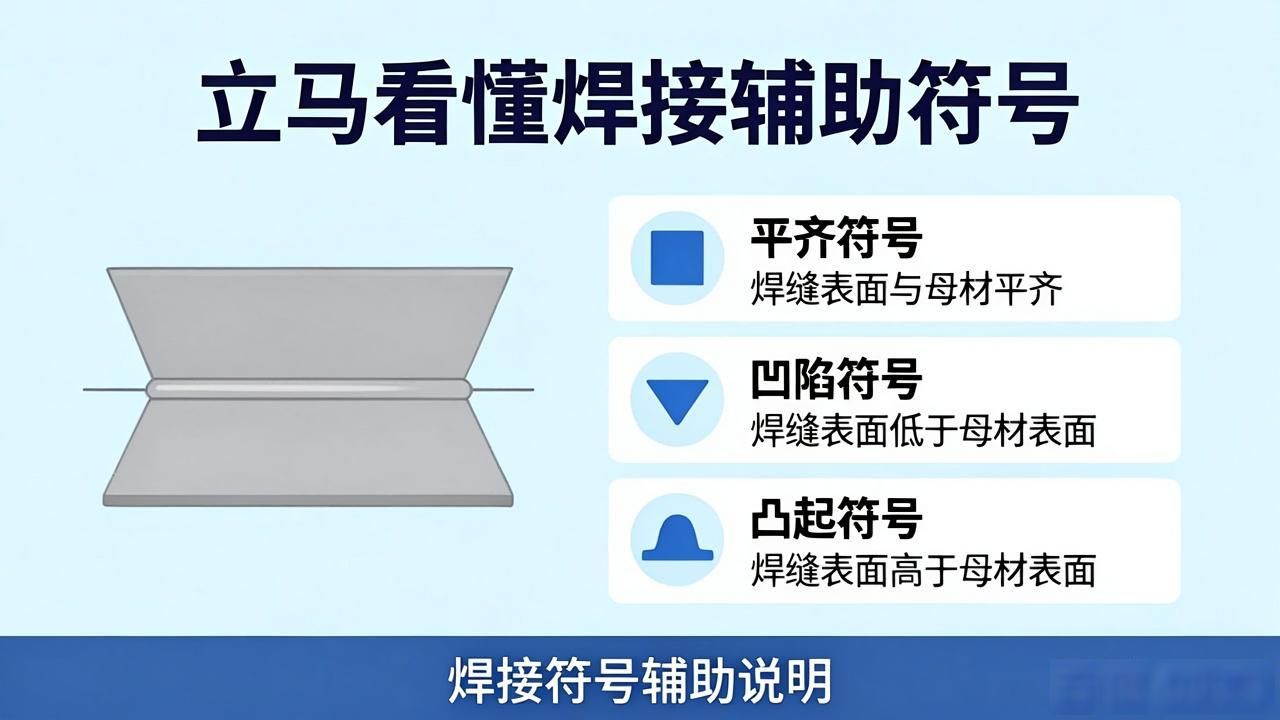

焊接之处, 辅助符号是用于表明焊缝表面形状特征的符号, 辅助符号存在三种, 其一表示焊缝表面呈现平齐状态, 其二表示焊缝表面出现凹陷情形, 其三表示焊缝表面呈现凸起状况, 常规语境下, 由于并不需要明确且确切地去说明焊缝表面的具体形状, 因而辅助符号常常不会被标注。

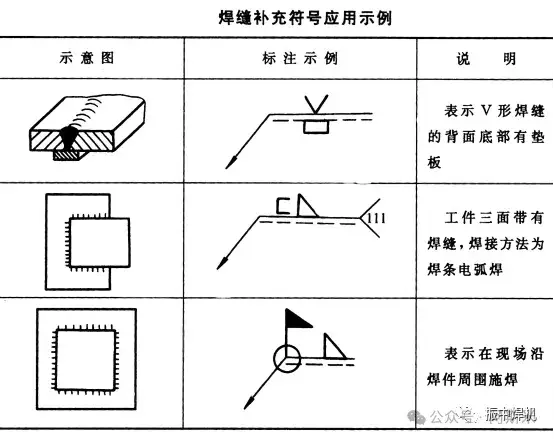

要补充说明焊缝的某些特征, 有时是需要其它符号来表示的。如关于补充符号实用列举示例可以见下面表格展示。


可是呢, 要想完完全全地把焊缝给表示出来, 除了上面提到的那些符号之外, 还得包含指引线, 以及一些尺寸符号, 再有就是数据了。

带有箭头充当指引线的部分, 和两条基准线, 其中一条是实线, 另一条是虚线, 这两部分共同构成指引线, 参照上面图示a的样子。

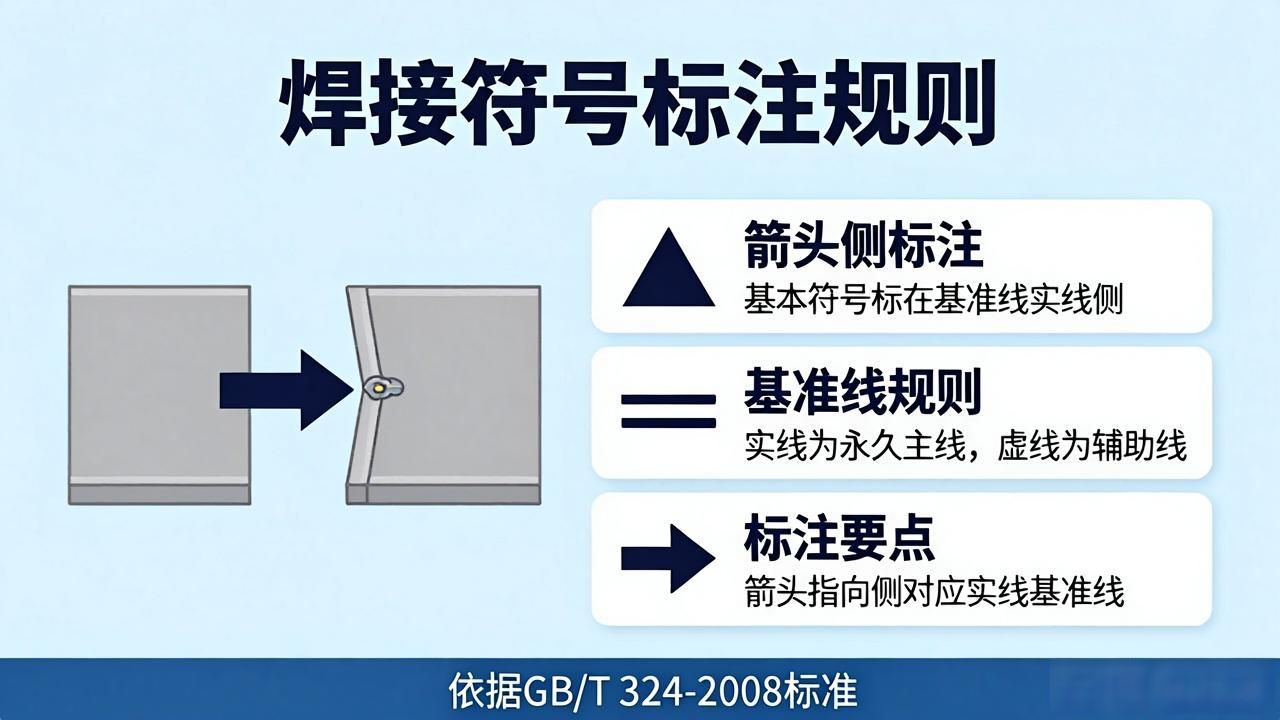

要是焊缝处于接头的箭头对应一侧的话, 那么就会把基本符号标注在基准线的实线那一侧, 就如同图b所示。
倘若焊缝处于接头的非箭头那侧之时, 那就要去把基本符号标记在基准线的虚线那一侧, 恰似图示当中的图c那般。
标注对称焊缝及双面焊缝时,可不加虚线,如图d。
焊缝尺寸存在着诸多情况, 在标注实际焊缝之际, 要是尺寸方面的因素数量不多, 那么就直接于焊缝符号之上进行标注, 有时鉴于需要更为清晰地将焊缝的形式展现出来, 于是便采用机械制图的方式用以表示。

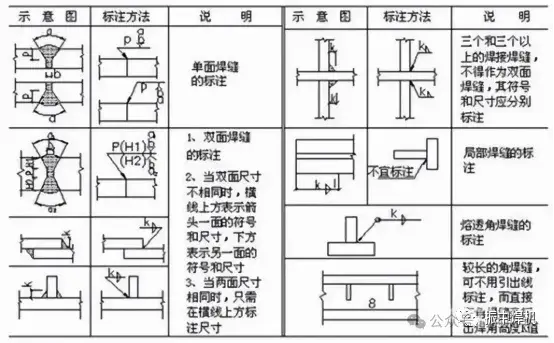

下表列出了一些常见焊缝尺寸的标注实例:

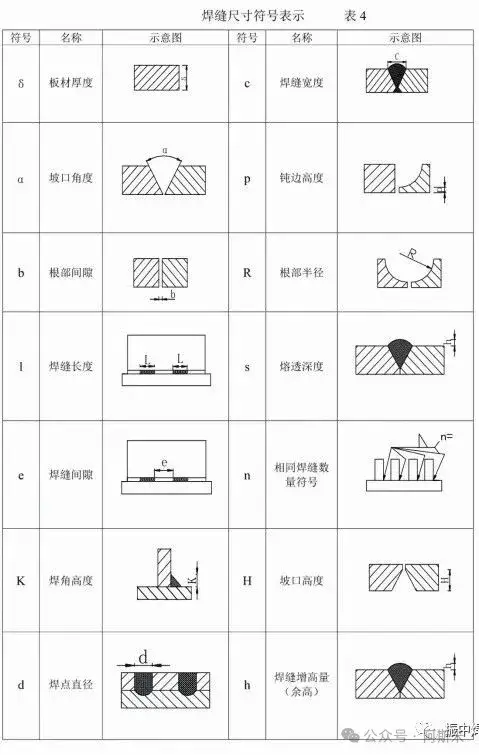

注:关于尺寸符号的说明
1、 若基本符号右侧既未作任何标注, 又不存在其他说明, 那么这就意味着焊缝于工件的整个长度方向上延续不断。
2、 在基本符号的左边, 没有任何的标注, 并且也没有其他的说明, 这种情况下, 表示对接焊缝需要完全焊透。

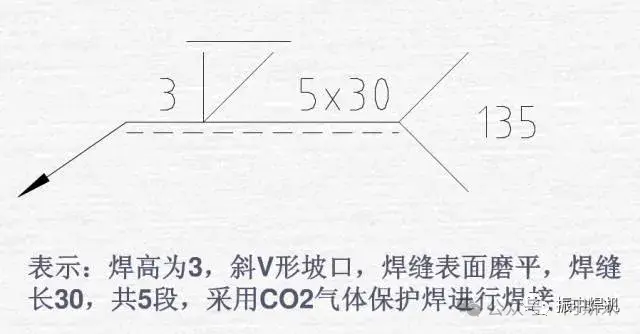

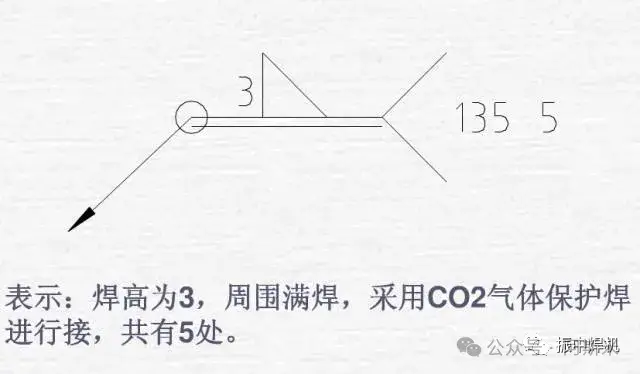

个别焊接符号标注图解示例:
