焊接图纸符号标注图解示例
焊接符号标注实例及方法
焊接结构图样里, 焊接方法可依据国家标准 -85 的规定, 以阿拉伯数字来表示, 标注于指引线的尾部。常用焊接方法代号如表 3 – 9 呈现。要是属于组合焊接方法, 使用“ / ”分隔开, 左边代表正面（或者盖面）的焊接方法, 右边代表背面（或者打底）焊接方法。比如 V 形焊缝首先采用钨极氢弧焊打底, 随后用手工电弧焊盖面, 那就表示成 141/111。
在图3-21中, 有焊缝符号以及焊接方法代号的标注示例进行展示。此图表达出来的是, 存在V形坡口对接的焊缝, 其背面实施封底焊, 正面的焊缝表面处于齐平状态，而焊接方法是这样的, 打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊运用手工电弧焊。
焊接方式代号
焊接符号表示方法
钢结构焊接符号绘制所依据的是GB324一1988《焊缝代号》, 钢结构通常隶属于建筑学科, 属于建筑行业, 所以在钢结构焊接符号的标注过程中常常会伴有建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定

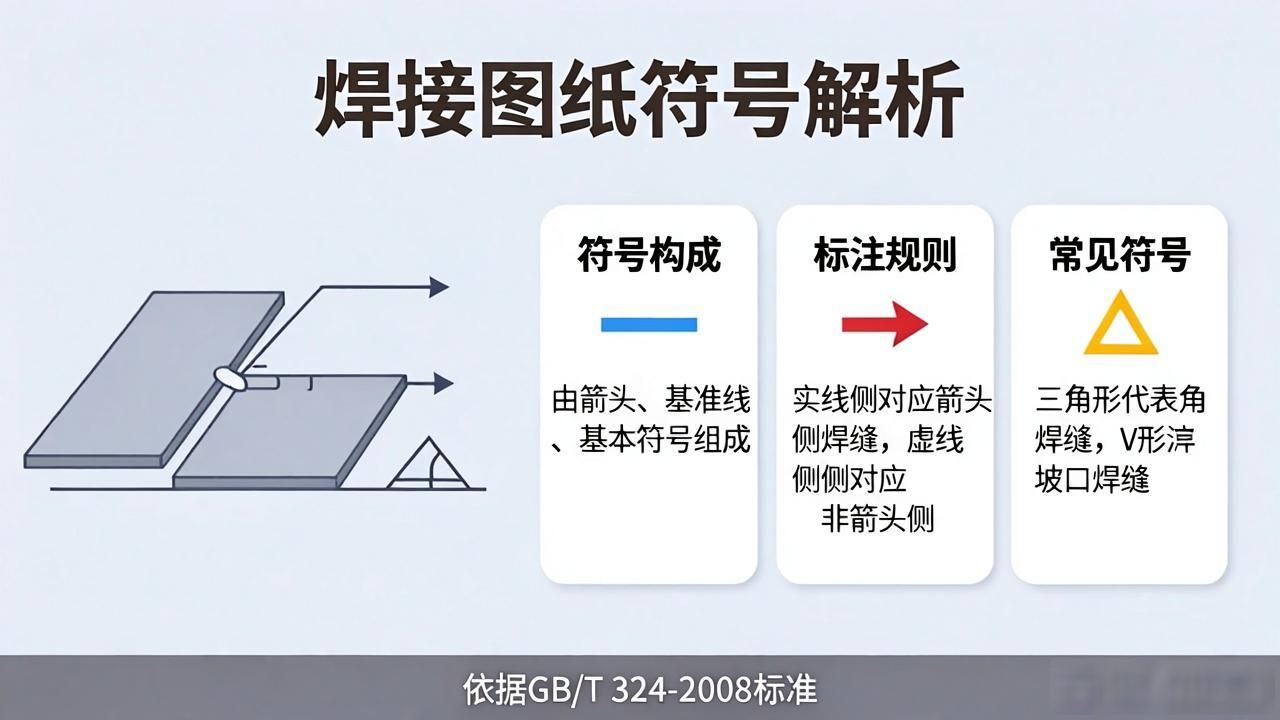

1、焊缝的引出线, 为由箭头以及两条基准线构成的线, 其中一条线是实线, 另一条线是虚线, 这两条线的线型都是细线。
2、能画在基准线实线之上侧的基准线虚线, 也能够画在基准线实线之下侧, 基准线通常应跟图样的标题栏保持平行状态, 只有在特殊情形下才会与标题栏呈垂直状态。
3、要是焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线那边；要是焊缝处于接头的非箭头那一侧, 那么基本符号会标注在基准线的虚线那边。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝相对的位置, 一般来说是没有特别的要求的, 然而在标注那种单边形焊缝的时候, 箭头线它得指向带有坡口一侧的那个工件。
6、表示出来运用粗实线的是, 基本符号, 还有补充符号它们跟此基准线所呈现的就是相交要么是相切情况的, 并与基准线重合的线段。
7、焊缝的基本符号是粗实线, 辅助符号也是粗实线, 补充符号（除尾部符号外）同样是粗实线, 尺寸数字原则上同样为粗实线, 尾部符号是细实线, 尾部符号主要用于标注焊接工艺等及方法等内容。
8、在同一个图形之中, 要是焊缝的形式、断面的尺寸以及辅助的要求全部都相同, 那么就能够只挑出一处来标注焊缝的符号跟尺寸, 还得加注“相同焊缝的符号”, 这相同焊缝的符号是3/4圆弧, 画在引出线的转折之处。
于同一个图形之上, 存在数种相同的焊缝之际, 能够把焊缝区分开来进行编号, 然后标注在尾部符号的里面, 分类编号选用A、B、C等等, 於同一类焊缝当中可以挑选一处标注代号。
9、熔透角焊缝有着一种用以标注的符号, 此符号需按照图1-38那特定的方式去进行标注, 熔透这一品种的角焊缝所具有的符号乃是被涂黑的圆圈, 该圆圈会被画在引出线出现转折的那个地方。

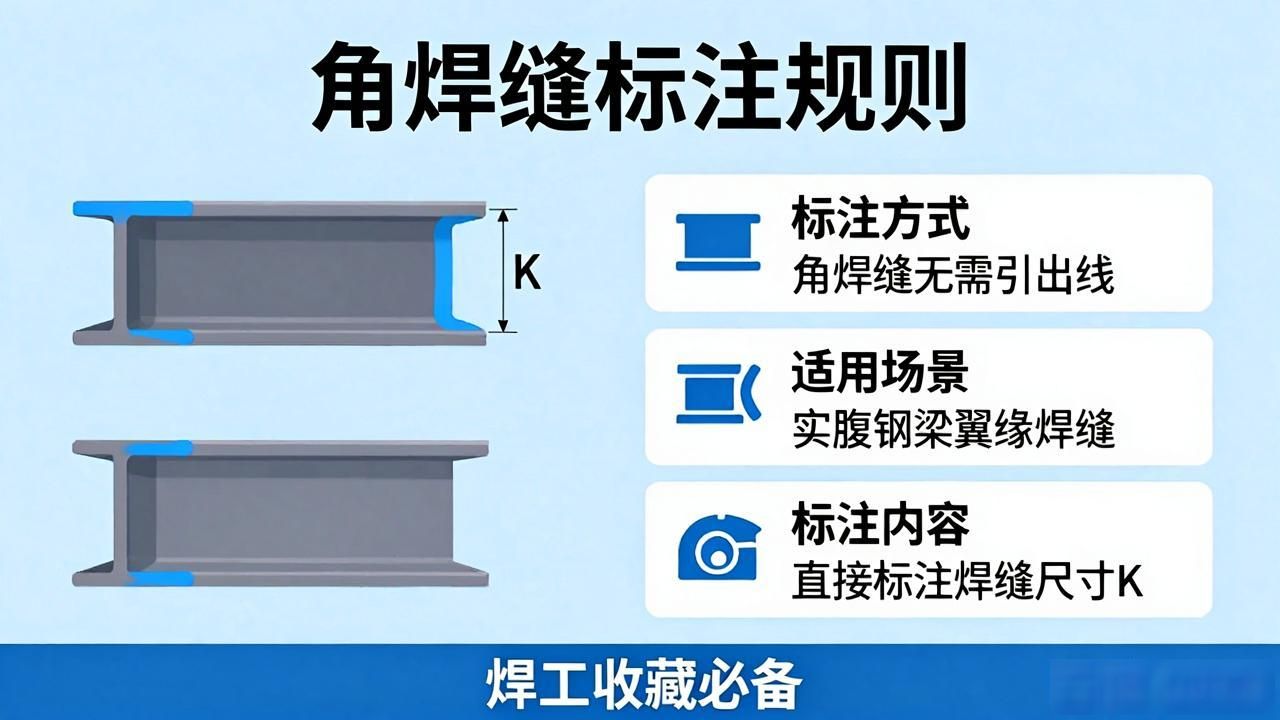

10、可以采用那种形状之中相对较长的角焊缝, 像是焊接实腹钢梁的翼缘焊缝这种哦 , 这种呢可不使用引出线进行标注 , 而是直接在角焊缝的旁边标注焊缝尺寸值K。
11、当涉及连接长度, 且只是其中仅局部拥有焊缝的区段时, 要依据图1-40去进行标注。与此同时, K所指代的是角焊缝焊脚尺寸。
12、当焊缝分布呈现出不规则的状况时, 在为其标注焊缝符号的这个时候, 于焊缝的部位加上中实线是显示可见焊缝那般做表示的举措实行, 或者加上栅线是针对不可见焊缝进行的表示行为完成。
13、有两个相互焊接的焊件, 若此焊缝是单面焊且带有双边不对称坡口, 那么引出线的箭头会指向那个具有较大坡口的焊件。
14、围焊缝符号, 是用于环绕工作件周围的那一种, 它要以圆圈形状来表示, 需画在引出线的转折之处, 并且还要标注出其焊角尺寸K。
15、焊件数量为三个或者超出三个再相互进行焊接时, 其焊缝不可以当作双面焊缝来标注, 焊缝符号以及尺寸应当逐个另外加以标注。
16、焊件在施工现场开展焊接工作时, 其焊缝要标注“现场焊缝”符号。现场焊缝符号呈现为被涂黑带有旗号样式的三角形, 并且绘于引出线的转折之处。
17、对于互相焊接的两个焊件而言, 在仅有一个焊件带有坡口的情形下, 像那种单面V形的情况, 引出线的箭头所指向的乃是带有坡口的那个焊件。
举例
欧美焊接符号举例
4.5——表示焊点直径

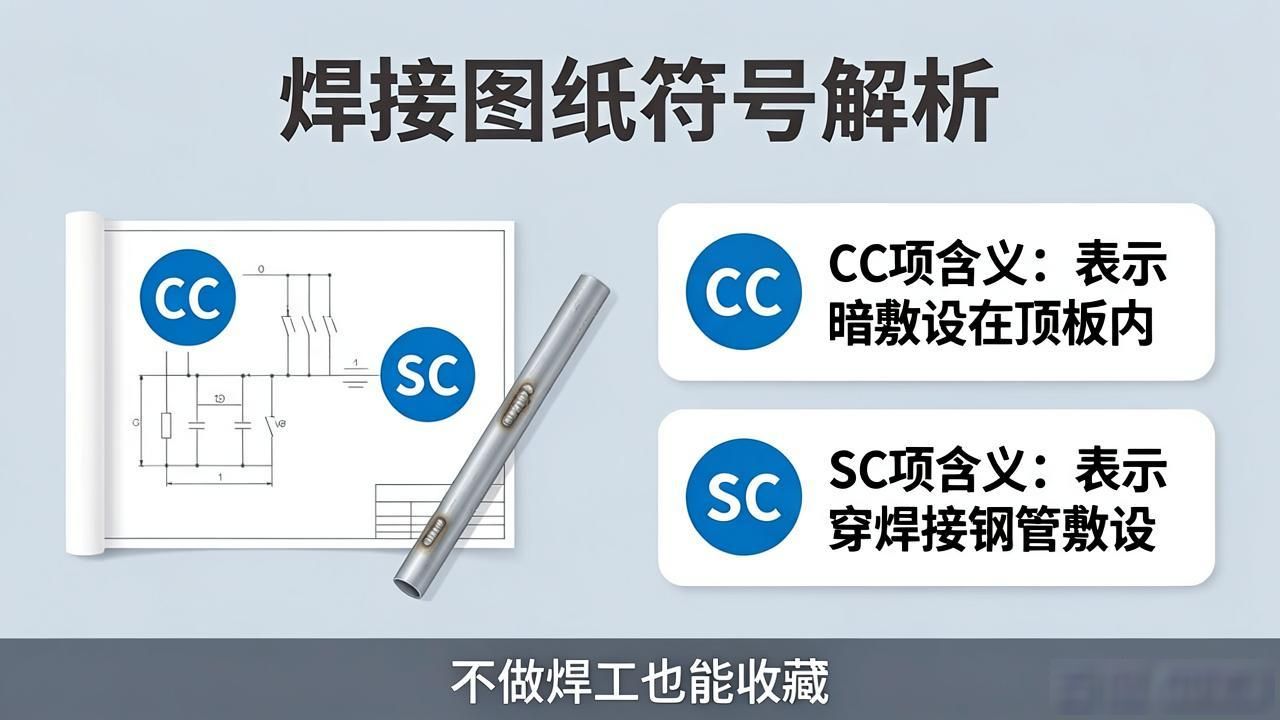

【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
