用于将零件连接处加热熔化, 或加热加压熔化（使用或不使用填充材料）, 进而使连接处熔合为一体的制造工艺是焊接, 焊接属于不可拆连接, 焊接图样是焊接加工时所需的一种图样, 焊接图要把焊接件的结构以及与焊接有关的技术参数清晰表示出来, 国家标准里规定了焊缝的种类、画法、符号、尺寸标注方法以及焊缝标注方法, 常用的焊接方法包含电弧焊、电阻焊、气焊、钎焊, 其中电弧焊应用最为广泛。如下这些是图1 – 01中常见的焊缝接头以及焊缝形式, （a）呈现的是对接接头和平焊缝, （b）展示的是搭接接头和点焊缝, （c）表示的是T形接头和角焊缝；此为第2页内容所在讲稿共有着48页, 日期是2023年5月2日, 星期三；表1 – 01是常用焊缝基本符号, 位于第3页内容, 属于那份讲稿共48页, 日期为2023年5月2日, 星期三；焊缝的表示方法为, （1）焊缝的结构形式借助焊缝代号去表示, 焊缝代号主要是由基本符号、辅助符号、补充符号、指引线以及焊缝尺寸等等共同构成。焊缝横截面形状说明用的常见基本符号，表1-01所示, 线宽是标注字符高度的十分之一, 若字高系3.5mm, 那么符号线宽为0.35mm。焊缝表面形状表示的辅助符号, 见表1-02所示, 像凸起或者凹下之类；焊缝范围等特征表示的补充符号, 见表1-03所示。第4页, 讲稿总共48页, 在2023年5月2日, 也就是星期三对应的是表1 – 02焊缝的辅助符号 , 第5页, 讲稿总共48页, 在2023年5月2日, 星期三对应的是1 – 03焊缝补充符号 , 第6页, 讲稿总共48页, 在2023年5月2日, 星期三 , （2）、指引线是采用细实线绘制的 , 一般是由带箭头的指引线也就是称作 , 和两条基准线组成 , 其中一条是实线 , 另一条是虚线呢 , 基准线通常是与图纸标题栏的长边平行的 , 必要时刻是可以加上尾部的 , 是90°夹角的两条细实线哦 , 就如1 – 02图有所表示标点符号。图1 – 02焊缝的指引线在第7页, 讲稿一共有48页, 时间是2023年5月2日, 这一天是星期三, （3）、箭头线针对焊缝位置通常没啥特别要求。要是箭头线直接对着焊缝, 能指向焊缝正面或者反面。只是在标注像是单边V形焊缝、带钝边的单边V形焊缝、带钝边的单边J形焊缝时, 箭头线得指向有坡口那一侧的工件。就如同图1 – 03a、b呈现的那样。图1 – 03中, 基本符号相对基准线有着特定位置, 此为U、V形组合焊缝对应的情况, 存在(a)(b)(c)这几种样式, 在（4）所述情形下, 基准线的虚线能够画在基准线实线的上方, 就如同图1 – 03c显示的那样。

2023年5月2日, 星期三, 讲稿共48页, 第8页, （5）、当箭头线直接朝着焊缝时, 基本符号要标注在实线那一侧, 就如同图7-33里的角焊缝符号那般。当箭头线指向焊缝的另外一侧时, 基本符号需标注在基准线的虚线那一侧, 像图7-32c中V形焊缝的标注以及7-33中下方的角焊缝。图7-33基本符号相对于基准线的位置（双角焊缝）图7-34双面焊缝（单边V形焊缝）（6）、在为对称焊缝和双面焊缝做标注时, 基准线中的虚线能够省略。来看图7-34、7-35, 讲稿在第9页。讲稿总共48页, 日期是2023年5月2日, 星期三（7）, 在不会引发那会让人产生错误理解此种状况下的时候, 要是箭头线正对焊缝。又一侧面不存在焊缝得所需要求之时，许可把基准线的虚线给忽略省略而去。这里是在关于图7-35对称焊缝（角焊缝）这个类别进行标记示名（8）, 焊缝的尺寸方面有着相关符号, 是高度方向以及与高度方向有区别的长度方向！再看第10页, 讲稿依旧同样是共48页, 日期还是2023年5月2日, 星期三, 是对相关具体内容的呈现, 比如图7-36焊接尺寸符号以及其所具备的意义。

标注焊缝横截面上诸如钝边高度 P、坡口深度 H、焊角高度 K 等尺寸于焊缝基本符号左侧。当焊缝左侧未有任何标注且不存在其它说明的情形下, 表明对接焊缝需要完全焊透。第 11 页. .讲稿共 48 页. .2023 年 5 月 2 日. .星期三。

标注焊缝长度方向尺寸, 像焊缝段数n、焊缝长度l、焊缝间隙e, 是在焊缝基本符号右侧进行安排的。若基本符号右侧既没有任何标注, 同时也不存在其他说明, 那就意味着焊缝在整个工件长度方向上是连续不断的。

焊缝基本符号之上侧处, 给出坡口角度α, 该焊接坡口内面的倾斜角度为β, 同时根部有间隙b, 此间隙设置在焊缝基本符号之下侧位置。

在指引线的尾部表注相同焊缝的数量N和焊接方法。

焊缝标注与说明见表7-4。

讲稿共48页, 2023年5月2日, 星期三所述的第12页, 有表7-4常见焊缝标注及说明, 讲稿共48页, 2023年5月2日, 星期三还有第13页的图7-37焊接装配图实例（支架）, 讲稿共48页, 2023年5月2日, 星期三以及第14页, 在CAXA电子图板里的尺寸标注当中, 存在着焊接符号的标注方法, 当选择尺寸标注里的焊接符号时, 会弹出如图7-38所示的对话框。在图7, 也就是电子图板的焊接符号标注那部分的第15页, 讲稿一共有48页, 日期是2023年5月2日, 星期三, 图7-38里涵盖了焊接符号中的基本符号, 还有辅助符号, 以及补充符号, 使用的时候直接点击的图标, 并且会在相应的尺寸编辑框当中输入焊缝尺寸数值, 按下对话框里的“确定”就能够进行标注。要是箭头线两边均存在焊接符号, 当两边焊接符号相同时, 虚线位置要选“无”（别要虚线）, 而两边焊缝不同的时候, 则应当去选择虚线的位置, 还得选择对话框右侧的符号位置“下”, 以此标注另一侧的焊缝符号以及数值。对于对称焊缝而言, 仅仅只选基本符号就行。讲稿总共48页, 其中第16页, 在2023年5月2日, 也就是星期三, 介绍了金属焊接及钎焊方法的种类, 具体包括: 电弧焊, 还有电阻焊, 以及气焊, 另外有压焊, 还有其它焊接方法, 此外有硬钎焊, 又有软钎焊, 此外还提到了钎接焊；讲稿总共48页, 其中第17页, 在2023年5月2日, 也就是星期三, 阐述了金属焊接及钎焊方法在图样上的表示代号, 其中电弧焊的代号为11, 这里特别说明是无气体保护的电弧焊。

111, 手弧焊, 涂料焊条, 熔化极电弧焊, 112, 重力焊, 涂料焊条, 重力电弧焊, 113, 光焊丝电弧焊。

114, 药芯焊丝电弧焊。115, 涂层焊丝电弧焊。116, 熔化极电弧点焊。

117躺焊12埋弧焊

121丝极埋弧焊122带极埋弧焊13熔化极气体保护电弧焊

焊:熔化极惰性气体保护焊含熔化极氩弧焊

焊:熔化极非惰性气体保护焊含二氧化碳气体保护焊

136, 不是那种惰性气体保护的药芯焊丝电弧焊, 137, 不是那种惰性气体保护的熔化极电弧点焊, 14, 非熔化极气体保护电弧焊。

分别是, 钨极惰性气体保护焊, 其中包含钨极氩弧焊, 还有点焊, 再者是149原子氢焊, 以及15等离子弧焊。

151, 大电流的那种弧焊是等离子弧焊, 152, 微束的那种等离子弧焊叫微束等离子弧焊, 153, 等离子粉末堆焊也就是喷焊, 154, 等离子填丝堆焊包含冷丝和热丝两种情况, 155, 等离子MIG焊, 156, 等离子弧点焊, 18, 其它电弧焊方法。

2023年5月2日, 星期三, 讲稿一共有48页, 其中第18页讲到了181碳弧焊以及185旋弧焊, 还涉及了金属焊接方法在图样上表示时如电阻焊、21点焊、22缝焊, 还有钎焊时办法呢在图样上的表示代号。

221搭接缝焊

225加上带有缝隙焊接的23凸焊, 24闪光焊, 25电阻对焊, 29其它电阻焊方法。

291高频电阻焊所在的第19页, 讲稿一共有48页, 那是2023年5月2日, 星期三的时候, 金属焊接及钎焊方法于图样上的表示代号里气焊是31, 即氧 – 燃气焊。

311氧-乙炔焊312氧-丙烷焊

313氢-氧焊32空气-燃气焊

在2023年5月2日, 星期三, 讲稿共48页的第20页, 提到了321空气 – 乙炔焊, 322空气 – 丙烷焊, 33氧 – 乙炔喷焊（堆焊）, 还有金属焊接及钎焊方法在图样上的表示代号压焊。

41超声波焊

42摩擦焊

43锻焊

44高机械能焊

441爆炸焊

45扩散焊

47气压焊

第21页的48冷压焊, 讲稿总共48页, 2023年5月2日是星期三, 金属焊接及钎焊方法在图样上有表示代号, 还有其它焊接方法。

71铝热焊

72电渣焊

73气电立焊

74感应焊

75光束焊

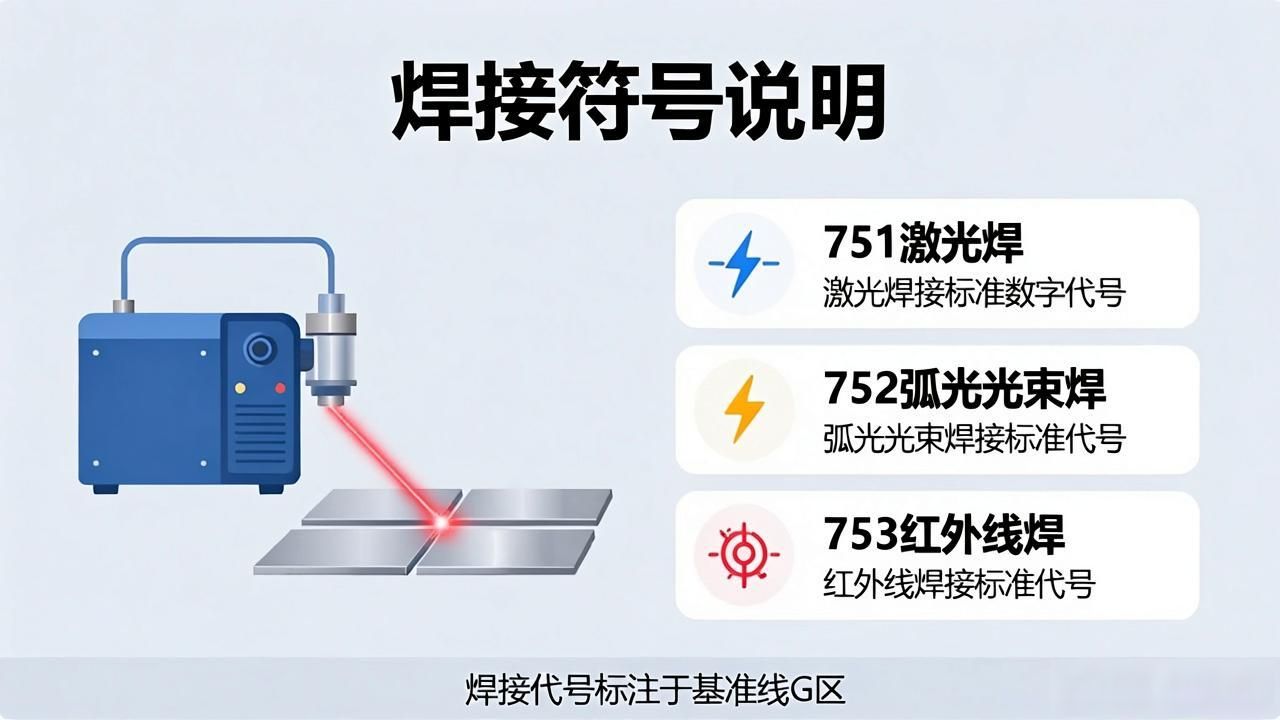

751激光焊752弧光光束焊753红外线焊

76电子束焊

77储能焊

78螺柱焊

电阻焊的782螺柱, 电弧焊的781螺柱, 第22页, 讲稿总共48页, 2023年5月2日, 星期三, 图样上表示金属焊接及钎焊方法要有, 硬钎焊、软钎焊、钎接焊, 其中91是硬钎焊。

911红外线硬钎焊912火焰硬钎焊913炉中硬钎焊

914浸沾硬钎焊915盐浴硬钎焊916感应硬钎焊

917超声波硬钎焊918电阻硬钎焊919扩散硬钎焊

把923摩擦硬钎焊, 924真空硬钎焊以及93其它硬钎焊方法, 94软钎焊加以区分。

941红外线软钎焊942火焰软钎焊943炉中软钎焊

944浸沾软钎焊945盐浴软钎焊946感应软钎焊

947超声波软钎焊948电阻软钎焊949扩散软钎焊

951波峰浇注软钎焊952烙铁软钎焊953摩擦软钎焊

954真空软钎焊96其它软钎焊方法97钎接焊

在2023年5月2日, 也就是星期三, 讲稿共48页的情况下, 先是第23页提到了971气体钎接焊, 然后是同样在这一天同样在这本讲稿不同的页面, 第24页讲稿共48页, 再然后是还是在该日和这份讲稿且另一对应的页面, 第25页讲稿共48页中, 相关内容涉及焊接形式有很多种, 下面分别描述一番:

一、电弧焊

那种借助电弧当作热源的熔焊办法, 被称作电弧焊, 它能够划分成手工电弧焊、埋弧自动焊以及气体保护焊这三种。手工自动焊具备的最大优势是设备简易, 运用起来灵活且便利, 适用范围广泛, 能够对各种焊接位置以及直缝、环缝还有各种曲线焊缝展开焊接, 特别适用于操控不便的情形以及短小焊缝的焊接工作；埋弧自动焊拥有生产效率高、焊缝质量佳、劳动条件良好等特性；气体保护焊具备保护成效好、电弧稳定、热量集中这些特性。第二十六页, 讲稿总共四十八页, 二零二三年五月二号, 星期三, 二、关于电阻焊。

这种焊接方法叫电阻焊, 依靠电流通过工件, 产生在焊接接触面间的电阻热, 把焊件给加热, 一直到塑性状态, 或者局部达到熔化状态, 之后再去施加压力, 从而形成焊接接头。

电阻焊分为点焊、缝焊和对焊3种形式。

（1）点焊, 是把焊件紧紧压在两个柱状电极之间, 接着进行通电加热, 让焊件在两者接触的地方熔化从而形成熔核, 随后切断电源, 并且在压力这种情形下凝固结晶, 进而就形成了组织致密的焊点。

点焊, 适用于焊接薄板（搭接, 薄板厚度在4mm以下）, 以及钢筋, 在汽车生产、飞机生产、电子生产、仪表生产, 还有日常生活用品生产中, 被广泛应用。

（2）缝焊, 它和点焊类似, 不一样的地方在于, 用旋转着的盘状电极替换柱状电极。叠合起来的工件, 在圆盘之间受到压力并接通电流, 而且随着圆盘的转动被送进, 进而形成连续的焊缝。

将厚度处于3mm以下的薄板搭接进行焊接时适宜采用缝焊, 其主要用于生产密封性容器以及管道等。讲稿一共有48页, 在第27页, 日期是2023年5月2日, 星期为星期三。根据焊接工艺过程存在差异, 对焊能够划分为电阻对焊以及闪光对焊。

1）电阻对焊的焊接过程, 首先要施加顶锻压力, 其范围是10到15MPa, 以此让工件接头紧密接触, 接着要通电加热, 直至工件达到塑性状态, 随后再次施加顶锻压力, 这次范围是30到50MPa, 并且与此同时断除电源, 从而迫使焊件连接处处于压力作用下产生塑性变形因而实现焊合。

电阻对焊, 其操作方便简单, 接头外形呈现光滑状态, 然而，对于焊件端面的加工以及清理有着较高要求, 不然的话, 就会致使接触面加热不均匀, 进而产生氧化物夹杂情形, 还会造成焊不透这类缺陷, 最终影响到焊接质量。所以, 电阻对焊通常仅仅用于焊接直径小于20mm、截面较为简单且受力不大的工件。

2）闪光对焊的焊接过程, 先是进行通电操作, 接着让两焊件有轻微接触, 因为焊件表面并非平整状态, 所以致使接触点通过的电流密度相当大, 进而金属快速熔化、气化还产生爆破情况, 并有飞溅出的火花出现, 结果造成了闪光现象。之后持续移动焊件, 会产生新的接触点, 闪光现象就一直不断发生, 等到两焊件端面全部处于熔化状态时, 迅速施加压力, 紧接着切断电源并且继续施加压力, 最终使焊件实现焊合。

接头质量好的闪光对焊, 在2023年5月2日星期三那天被论述, 按讲稿共48页那时出现在第28页之处, 其由于接头质量好对接头表面焊前清理要求不高, 常用于焊接受力较大的重要工件, 它不仅能焊接同种金属, 还能焊接铝钢、铝铜等异种金属, 既可以焊接0.01mm的金属丝, 又能够焊接直径500mm的管子及截面为的板材。之后在2023同年5月2日即星期三那天, 讲稿共48页时第29页提到了三、激光焊。

激光焊, 是利用聚焦了的激光束, 将其作为能源, 去轰击工件, 因轰击工件进而产生热量, 利用此热量来进行焊接。

激光焊具有如下特点：

1）激光束具备能量密度大的特性, 其加热过程极为短暂, 所形成的焊点微小, 热影响的区域较为狭窄, 焊接时产生的变形程度小, 焊件的尺寸精度高得多。

2）能够对那些运用常规焊接方式很难进行焊接的材料实施焊接作业, 像针对钨、钼、钽、锆这类难熔金属来展开焊接, 是可以达成相应焊接操作的。

3）可以在空气中焊接有色金属，而不需外加保护气体；

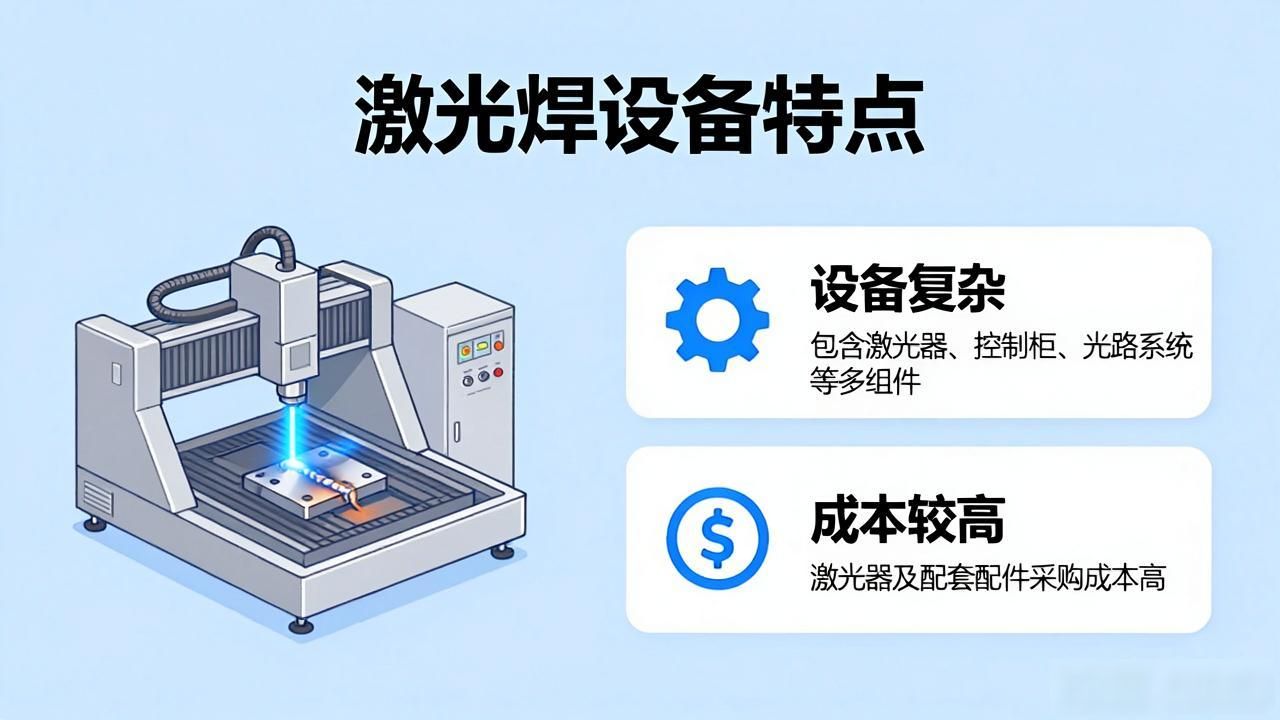

4）激光焊设备较复杂，成本高。

激光焊能对低合金高强度钢、不锈钢以及铜、镍、钛合金等进行焊接, 还可焊接异种金属以及像陶瓷、有机玻璃等这类非金属材料, 当下主要应用于电子仪表、航空、航天、原子核反应堆等领域。第30页, 讲稿总共48页, 2023年5月2日, 星期三四、电子束焊。

真空中, 电子束焊这种方式, 利用聚焦的高速电子束, 去轰击焊接表面, 让其瞬间产生熔化现象, 进而形成焊接接头。

电子束焊具有以下特点：

1）能量密度大，电子穿透力强；

2）焊接速度快，热影响取消，焊接变形小；

3）真空保护好，焊缝质量高，特别适用于活泼金属的焊接。

电子束焊可用于焊接多种材料诸如低合金钢、有色金属、难熔金属、复合材料、异种材料等, 薄板、厚板都能焊接。 它特别适用于焊接厚件, 以及对变形要求极小的焊件、用在真空中的器件、精密微型器件等。 第31页, 讲稿总共48页, 2023年5月2日, 星期三, 五、钎焊。

把比母材熔点低的金属材料当作钎料, 让液态钎料去润湿母材, 让其填充工件接口间隙, 使其与母材相互扩散, 这就是一种焊接方法。这种焊接变形小, 接头平滑美观利于焊接精密、复杂且含不同材料构成的构件, 好比蜂窝结构板, 就连透平叶片也能如此, 还有其他如硬质合金刀具以及印刷电路板等。那么钎焊之前, 对工件得仔细加工, 也得严格清洗干净, 去除油污以及过厚的氧化膜, 以此确保接口装配间隙。间隙一般规定在0.01至0.1毫米中间。第32页，讲稿共48页，2023年5月2日，星期三钎焊种类

钎焊能够依据焊接温度的不一样而被划分成两大类, 焊接加热温度比450℃低的那种被称作软钎焊, 而高于450℃的则被称为硬钎焊。

电子和食品工业里, 导电、气密及水密器件的焊接, 大多采用软钎焊, 其中以锡铅合金作钎料的锡焊最为常用, 通常软钎料要用钎剂清除氧化膜, 改善润湿性能, 钎剂种类众多, 电子工业多采用松香酒精溶液软钎焊, 这种钎剂焊后残渣对工件无腐蚀作用, 被称作无腐蚀性钎剂, 焊接铜、铁等材料时所用钎剂, 由氯化锌、氯化铵和凡士林等构成, 焊铝时要用氟化物和氟硼酸盐作钎剂, 还有用盐酸加氯化锌等作钎剂的。它们这些钎剂, 在焊完之后的残渣具备腐蚀方面的作用, 被称作是腐蚀性钎剂, 在焊完之后是一定要把它清洗得干干净净的。

第33页，讲稿共48页，2023年5月2日，星期三硬钎焊

能承受高接头强度, 部分情形下能运行于高温环境。硬钎焊所涉品类多样的钎料, 其中以铝、银、铜、锰以及镍为基础的钎料于适用范围上最具广泛性。铝基钎料常常被施用在铝制品与之相关的钎焊作业当中。银基、铜基钎料通常被用于铜、铁零件的钎焊环节。锰基和镍基钎料大多用以焊接长时间服役于高温环境的不锈钢、耐热钢以及高温合金等类型的零件。针对铍、钛、锆等具备难熔特质的金属、石墨以及陶瓷等材料进行焊接时, 则常常采用钯基、锆基以及钛基等钎料。对钎料予以选用之际, 需要将母材所具备的特性以及对接头性能制定的要求纳入考量范围之内。碱金属以及重金属的氯化物、氟化物, 或者硼砂、硼酸、氟硼酸盐等等, 通常构成了硬钎焊钎剂, 它能够被制作成粉状、糊状以及液状。有些钎料之中还添加了锂、硼与磷, 因此增强了其去除氧化膜以及润湿的能力。焊完以后, 要用温水、柠檬酸或者草酸把钎剂残渣清洗到彻底干净的状态。

第34页，讲稿共48页，2023年5月2日，星期三钎焊方法

钎焊平时常用的工艺方法挺多多杂数起来较多, 主要凭借依据使用的设备以及工作的原理用来区分出来的。要是按照热源来进行区分那么有红外的、电子束方面的、激光那里的、等离子这一类型到辉光放电钎焊等待等。按照工作发生过程去划分存在接触和反应钎焊以及扩展扩散钎焊此类。所谓接触反应钎焊呢指靠借着借助于让钎料到时候和用作基体金属在达到一定条件下作出反应之后产生液相从而用于填充接头部分的它们之间间隙。再者扩散钎焊是通过增加延长保温用于扩散的时间, 进而使得焊缝于在和用作基体金属之间能够充分达到均匀化, 这样一来最终从而才可以搞获得跟用作基体金属性能完全一样的接头 有这样回事。图呈现展示出来形态样子是典型的钎会焊接头形式。在第35页, 讲稿总共一共有48页, 时间是2023时年5这一月2号这一天, 还是属于星期3第三天, 烙铁钎焊。

用于细小简单或很薄零件的软钎焊。

波峰钎焊

大批量印刷电路板以及电子元件的组装焊接会用到它。施焊的时候, 熔融焊锡在大概250℃的温度下, 于泵的压力作用下经由窄缝形成波峰, 再让工件经过这个波峰从而实现焊接。这种方式生产率很高, 能够在流水线上达成自动化生产。

火焰钎焊

将可燃气体跟氧气或者压缩空气相混合然并形成燃烧的火焰再把它作为热的来源从而实施焊接作用。火焰钎焊所使用的设备没什么过多复杂情形, 开展操作的时候较为简易便利, 依据工作物品的形状能够采用多个火焰同时用来加热展开焊接行为。这样的一种方法适合应用于自行车架以及铝水壶嘴这类属于中等规格和较小规格物件的焊接工作。

浸泡着进行钎焊接的时候, 会把工件的一部分或者整个都放进那种覆盖着钎剂的钎料泡澡的槽子, 或者只是只有熔盐的盐浴槽里面去进行加热来焊接, 这种方式热起来很均匀, 速度也是比较快的, 而且温度控制能够相对准确些, 比较适宜于大量生产以及大型构件的焊接工作, 盐浴槽当中的盐大多是由钎剂构成的, 焊接完了之后工件上面常常会残留大量的钎剂, 清洗需要干的工作量很大。

第36页，讲稿共48页，2023年5月2日，星期三感应钎焊

具备利用高频、中频或者工频感应电流当作热源特性的焊接方法, 高频加热契合焊接薄壁管件的需用, 并可因使用同轴电缆以及分合式感应圈把远离电源之区域打造成钎焊场地, 对于有些特大规格的构件相当适用, 像火箭上面必须进行拆卸操作的那种管道接头的焊接过程就这样子。

炉中钎焊

对装配好钎料的工件, 要把其放置于炉中, 以此来进行加热焊接, 通常情况下是常需要添加钎剂的, 并且是也能够用还原性气象或者惰性气象保护的状况, 而且加热是相对比较均匀的。要是进行大批量生产行为的时候, 是能够采用连续式炉的。

真空钎焊

工件加热会在真空室内开展, 主要是针对那些对于质量有着较高要求的产品以及容易出现氧化行径的材料来实施焊接。在第37页, 讲稿总共是48页, 在2023年5月2日, 也就是星期三的时候, 有一种借助二氧化碳气体当作保护, 基于燃烧在工件跟焊丝之间所形成的电弧当作热源的焊接方式, 它把二氧化碳气体给用做保护, 将于工件与焊丝产生的电弧当作热源, 这种焊接方法简称为CO2焊。首先, 由于二氧化碳具备一定氧化性, 所以, 对于二氧化碳焊来讲, 通常是采用含有一定脱氧元素的专用二氧化碳焊丝。其次, 第38页。然后, 讲稿总共是48张。最后, 在2023年5月2日, 也就是星期三, 阐述二氧化碳气体保护焊的优点。

1）焊接成本低

首先, 要说关于CO2气体, 它的价格是比较便宜的, 然后, CO2焊丝的价格同样也是便宜的, 再者, 这种焊接模式下能耗颇为低, 所以, 二氧化碳气体保护焊所产生的使用成本是很低的, 并且, 它仅仅只有埋弧焊以及手工电弧焊使用成本的30%至50%。

2）焊缝质量好

二氧化碳气体保护焊抗锈能力强，焊缝含氢量低。抗裂性能好。

3）生产效率高

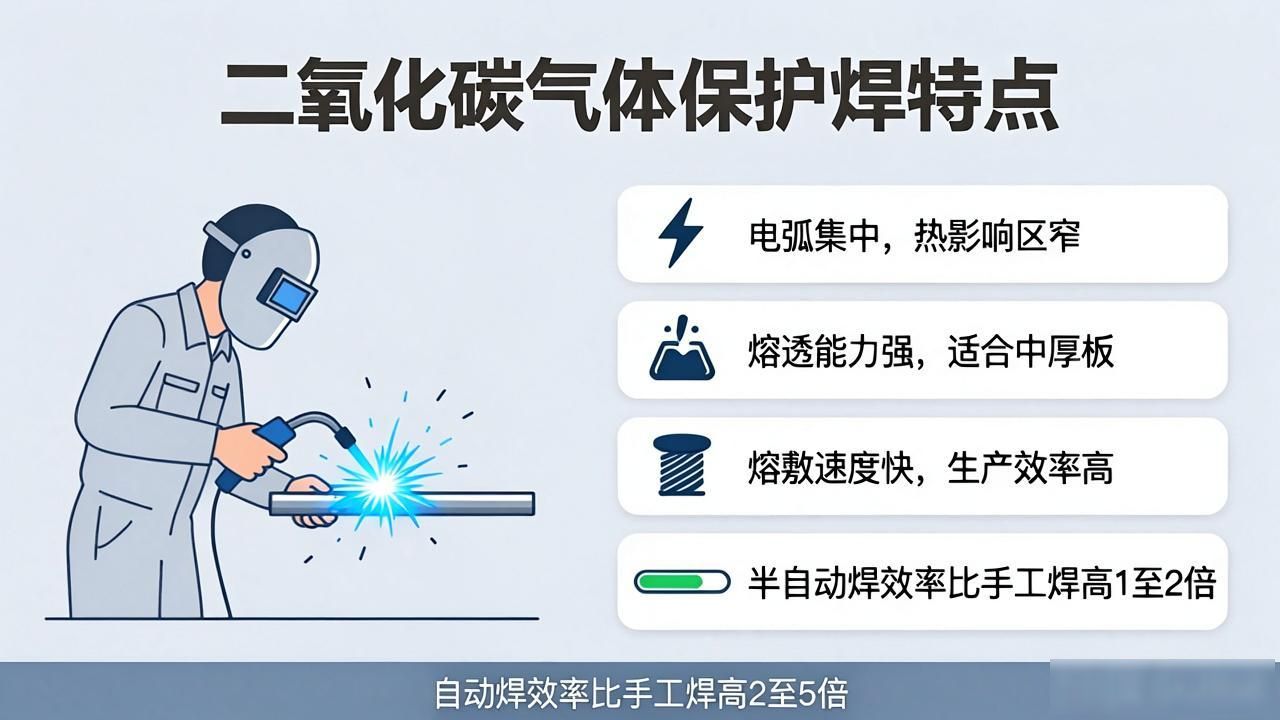

二氧化碳气体保护焊时, 电弧是集中的, 其熔透能力很强, 而且熔敷速度快, 所以生产效率高；半自动二氧化碳焊的效率, 相较于手工电弧焊而言, 要高出1至2倍, 自动二氧化碳焊比手工电弧焊高出2至5倍。

4）有着广泛的适用范围, 适用于各种位置的焊接, 并且, 不仅可用于薄板的焊接, 还能够用于厚板的焊接。

5）便于实现自动化

在2023年5月几日, 星期三, 讲稿共占48页, 其中第39页所提及的二氧化碳气体保护焊, 它属于明弧焊且有着便于监视以及控制的特性, 并且焊完之后根本不需要进行清渣操作这一情况, 于有利于实现焊接过程机械化以及自动化的状况下, 其焊道产生气孔的缘由是这样的:

(1)焊丝和被焊金属坡口表面上的铁锈、油污或其它杂质。

(2)人为的拉长电弧，焊接区域没有得到充分的保护。

(3)焊接参数或焊接材料选择不当。

(4)保护气体纯度不够，或气体中水份太多。解决方法：

(1)恰当运用焊接参数, 于不违背焊接工艺之际, 于我看来, 焊接电流之大小, 乃依人之不同而立, 依据个人使用习惯予以调节, 切莫他人用何等规范你便用相同之规范。

(2)使用合格的焊接材料及保护气体。

(3)彻底将焊丝表面的水、锈、油污以及其它杂质清除掉, 同时也要把被焊金属表面上的水、锈、油污和其它杂质清除干净。

(4)使用二氧化碳气体保护焊时, 要调整好焊枪与焊件的距离, 要调整好焊枪与焊件的角度, 使得焊接熔池得到充分的保护, 使用富氩气体保护焊时, 亦是如此。

(5)气保焊焊枪的导流罩, 其长度必须要足够长才行, 要是太短的话, 那在保护气体流动的这个过程当中, 就无法形成很好的保护罩。

(6)周围空气的流动也是需要加以留意的, 最为理想的状况是, 周围的风速不可以超过1.5m/s, 第40页上有相关内容, 讲稿一共有48页之多, 时值2023年5月2日, 为一个星期三当日记录, 钨极氩弧焊相关情形就在此页。

1、将氩气用作保护气体的焊接, 便是钨极氩弧焊, 借助钨电极与焊体之间产生的电弧, 加热并熔化焊材自身（添加填充金属时其也会被熔化）, 之后形成焊缝金属, 钨电极、熔池、电弧以及被电弧加热的连接缝区域, 因氩气流的保护而不会被大气所污染, 氩弧焊时, 焊炬、填充金属及焊件的相对位置如下图所示, 氩弧焊时弧长一般选取1至1.5倍钨电极直径。4、停止焊接之际, 最先要从熔池中抽出填充金属, 填充金属是依据焊件厚薄来添加的, 热端部依旧要停留在氩气流的保护里, 以此避免其氧化, 第41页, 讲稿总共48页, 2023年5月2日, 星期三, 1.焊枪, 也就是称作焊炬的钨极氩弧焊枪, 除了去夹持钨电极, 输送焊接电流之外, 还得喷射保护气体, 大电流焊枪长时间焊接时还需要运用水冷焊枪, 所以, 焊枪的正确使用以及保护是颇为重要的。直流电依靠正极, 将连接焊机输入电源一接与之相连的焊枪, 此时所涉及的钨电极, 其直径为φ1.0mm, 具备负载电流能力, 单位通过A来表示, 具体涵盖纯钨、钍钨以及铈钨这几种类型。

φ4.0240–400

φ5.0300-

在2023年5月2日, 星期三那天, 讲稿一共有48页, 第42页提到, 气路是由安置在焊机内的氩气瓶减压阀、流量计、软管以及电磁气阀等所构成, 减压阀的作用是对保护气体的压力进行减压处理以及调节, 流量计则是用来标定和调节保护气体流量, 氩弧焊机一般都采用组合一体式的减压流量计, 以此让使用变得便利且可靠。

3.氩气纯度氩弧焊时材质对氩气纯度的要求

氩气纯度（%）, 对于金属材料铬镍不锈钢这种太难熔的需要达到≥99.7, 对于更为高要求的要≥99.98, 这部分内容位于第43页, 讲稿共有48页, 时间是2023年5月2日, 星期三, 并且涉及规范参数。

钨极氩弧焊的规范参数主要涵盖电流、电压、焊速、氩气流量, 这些参数的值跟被焊材料的种类、板厚以及接头型式相关, 其余的参数像钨极伸出喷嘴的长度, 通常选取 1 至 2 倍钨极直径, 钨电极与焊件的距离也就是弧长, 一般选取在 1.5 倍以下钨电极直径, 喷嘴大小等是在焊接电流值已确定之后再进行选定, 一般不锈钢氩弧焊规范如下:

电力流动类别以及电极性板厚度毫米, 进行卷曲衔接对接, 对接时添加填充物, 焊丝, 焊丝的直径, 焊接时期中的电流安培数, 氩气流动的速率每分钟升, 焊接之际产生的电流安培数, 氩气流动的速率每分钟升。

直流正接, 焊炬接焊机输出一, 有0.5, 30到50, 435到404, Φ1.0, 0.8, 30到50, 435到404, Φ1.0, 1.0, 35到60, 440到704, Φ1.6, 1.5, 45到804, 550到854, 5, Φ1.6, 2.0, 75到1205, 680到1305, 6, Φ2.0, 3.0到1506, 7, Φ2.0, 焊件材料效果。

最好的不锈钢, 有着良好的状态, 较好的情形, 不良的状况, 最坏的情况, 呈现银白、金黄、蓝色、红灰、灰色、黑色, 焊缝表面颜色与气体保护效果。

第44页, 讲稿总共48页, 2023年5月2日, 星期三，存在钨极氩弧焊特有的工艺缺陷以及防止措施。

夹具产生原因, 防止措施夹钨, 一, 钨极直接接触焊件, 二, 钨极熔化, 一, 采用高频引弧, 二, 减少焊接电流或增加钨极直径, 三, 调换有裂纹的钨极, 气保护效果差。

焊件上存在油污, 钨电极遭受污染呈现出不洁净的情况的时候, 这钨电极是不是有直径过大的状态呢, 再者弧长过于舒展, 还有钨电极端头并未把形状磨制精良, 这一系列状况下, 要妥善做好焊前清理的相关工作, 要把钨电极上遭受污染的部分予以去除处理, 要选用使用正确尺寸规格的钨电极以及与之适配的夹头装备器件, 接下来须对安装装配的喷嘴距离做点微调方面的工作, 最后还得重新去磨制钨极端头使其圆锥角至恰当大小。当在进行焊接作业时明显察觉到钨电极出现损耗的状貌之际,这背后有着多种缘由, 像是给钨电极的保护工作做得不够到位, 致使其发生氧化现象生成氧化物, 又或者是焊枪与焊机两者之间的极性连接出现接反的错误现象存在, 夹头部位出现过热的异常情形, 钨电极自身直径尺寸过小, 以及在停止焊接操作的时候钨电极被氧化, 针对这些致使钨电极损耗的因素, 要去清理净化清理喷嘴, 缩短其与焊件之间的距离, 适当去增加氩气的流量, 更改调整焊枪与焊机输出的连接方式, 增大夹头的直径尺寸, 换上调大合适的钨极直径, 把钨电极进行摩擦打磨使其光亮, 再把夹头进行调换更换。氩气的纯度情况不够高的时候, 若采用纯度为99.99%的氩气来开展焊接作业, 要确保有足够量的提前送气以及滞后停气时间, 要正确无误地选择保护气流量, 增大喷嘴尺寸大小, 电极伸出来的长度等电弧出现不稳定的状况有着好些原因情况, 焊件上存有油污, 钨电极受到污染, 钨电极直径过大, 弧长过长, 钨电极端头未磨好, 针对这些电弧不稳的因素, 要做好焊前全面清理性工作。此讲稿一共有48页, 翻看至第45页位置, 日期为2023年5月2日行的星期三为记录日期, 其中记录到焊前清理方面的相关内容。

钨极氩弧焊, 对于焊件以及填充金属表面的污染, 是相当敏感的, 所以, 在焊前的时候, 必须要清除焊件表面的油脂, 还有涂层, 以及加工用的润滑剂, 包括氧化膜等。
