一、常见焊缝符号的表示
焊缝符号通常是由, 指引线构成, 还有基本焊缝符号组合, 以及补充符号形成, 再加上焊脚尺寸参与, 和辅助符号作为, 等共同组成。
1）指引线
带箭头的指引线, 与两条基准线（一虚一实）共同构成指引线, 如平面图所示, 箭头朝图形里相应焊缝部位, 横线之上和靠下之处用于示意焊缝的图形符号还有焊缝的尺寸, 出于便利考虑, 必要情形下, 也能够在焊缝符号里增添对焊缝尺寸以及焊接工艺要求予以说明的部分。
2）基本焊缝符号
基本焊缝符号用来表示焊缝截面形状, 有表示焊缝近似横截面的符号, 是采用这样的符号来表示的。
3）补充符号
二、焊缝标注
1)单面焊缝的标注
当箭头朝着焊缝所处的一侧时, 要将图形符号跟尺寸标注在横线的上部, 就如同图(a)所显示的那样。
当箭头指向焊缝所在另一面, 也就是相对应的那一面的时候, 应把图形符号以及尺寸标注在横线的下方, 就如同图（b）所展示的那样。表示环绕工作件周围的焊缝之际, 其围焊焊缝符号是圆圈, 绘制在引出线的转折之处, 并且标注焊脚尺寸K, 就和成图（c）那样。
2)双面焊縫的标注
在横线之上, 标注符号以及尺寸, 此上方所标注的是箭头那一面的符号与尺寸, 在横线之下, 标注符号以及尺寸 , 此下方所标注的是另外一面的符号与尺寸, 情况如同图(a)所展示的那样。
两面的焊缝尺寸要是一样,那就只在横线的上方, 标注表示焊缝的符号又标注其尺寸, 像是正给出图像的(b)、(c)、(d)这样的情况。
3)3个以及超过3个的焊件互相焊接形成的焊缝, 不可以当作双面焊缝进行标注, 其焊缝的符号以及尺寸应当各自标注, 就如同下面所展示的图形那样。

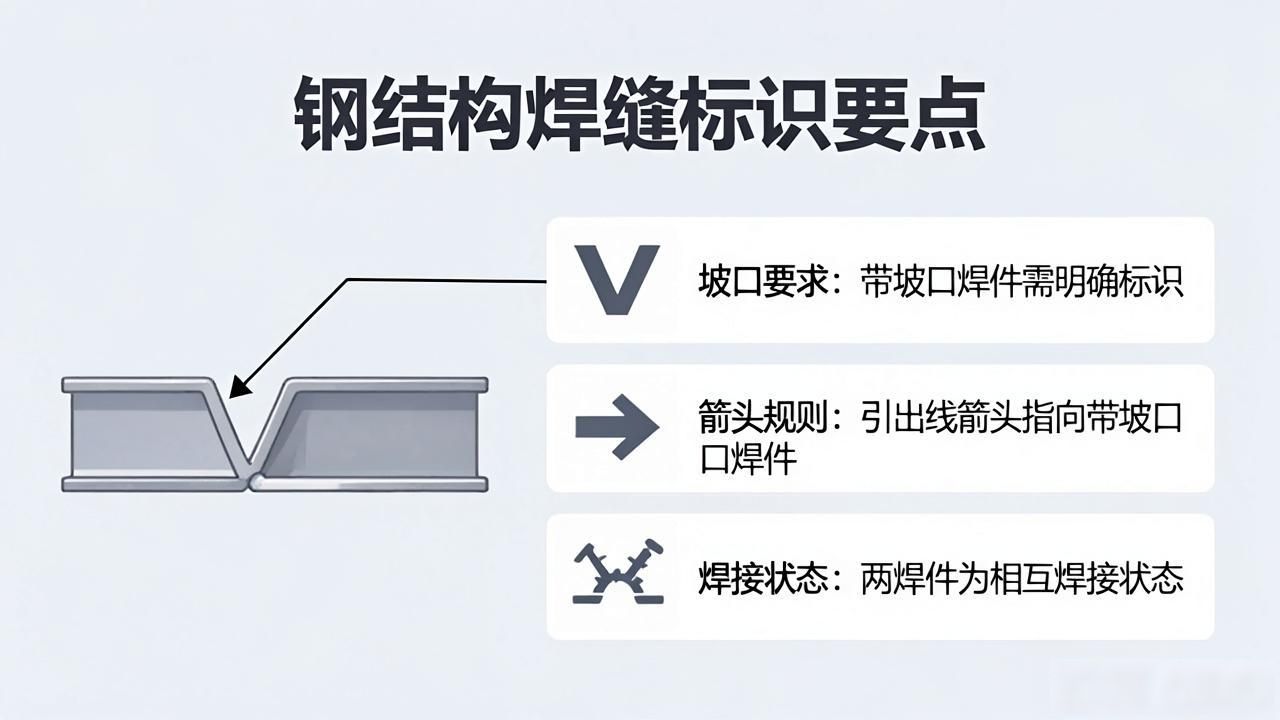

4)有2个相互焊接的焊件, 其中只有1个焊件是带坡口的情况（像单面V形这种）, 此时引出线的箭头一定要指向那个带坡口的焊件, 就正如如下图所显示的那样。
5)两个相互焊接的焊件, 在进行单面带双边不对称坡口焊接时, 引出线的箭头所要指向的, 必定是具有较大坡口的那个焊件, 情况就如同下面所展示的图片那样, 是这样的。
6)焊缝分布呈现出不规则的状况时, 在对焊缝符号进行标注的与此同时, 适宜在焊缝的位置添加中实线以此来表示能够看见的焊缝, 或者添加细栅线用来表示无法看见的焊缝, 就如同下图所展示的那样。
7)相同焊缝符号应按下列方法表示:
在同一个图形之上, 当焊缝的形式、断面的尺寸以及辅助的要求全都相同之际, 能够只挑选一处去标注焊缝的符号与尺寸, 并且添加上“相同焊缝符号”, 相同焊缝符号是 3/4 圆弧, 绘制在引出线的转折地方, 就如同图(a)所呈现的那样。
②在同一个图形之上存在有数种状况一样的焊缝这种情形时, 有一种做法是能够把焊缝依照类别进行编号并予以标注, 在同一类别的焊缝里, 可以挑选其中一处来标注焊缝符号以及尺寸, 分类编号所采用的是大写字母A、B、C…就如同图(b)所展示的那样。
8)焊件焊缝若是需要于施工现场开展焊接工作的, 对于此类焊缝要标注“现场焊缝”符号, 现场焊缝符号呈现为涂黑的三角形旗号这个样子, 且该符号绘制于引出线转折地方, 就照下图所展示的如此这般的。
9)若是图样里那种比较长的, 像焊接实腹钢梁翼缘的角焊缝, 可不借助引出线去标注, 而是直接于角焊缝旁边标注焊缝尺寸值K, 就如同下面图示那样。
10)有一种焊缝叫熔透角焊缝, 它的符号呈现什么样, 像下面所展示的图形那样, 熔透角焊缝的符号是以何种形式绘制, 是以涂黑的圆圈这种样子绘制在引出线的转折处。
11)局部焊缝应按下图所示的方式标注。
