想学好钢结构焊缝，看完这篇文章就够了

一、常见焊缝符号的表示

焊缝符号通常是由指引线来构成, 还包括基本焊缝符号, 也有补充符号, 同时有焊脚尺寸, 另外还有辅助符号等共同组成。

1）指引线

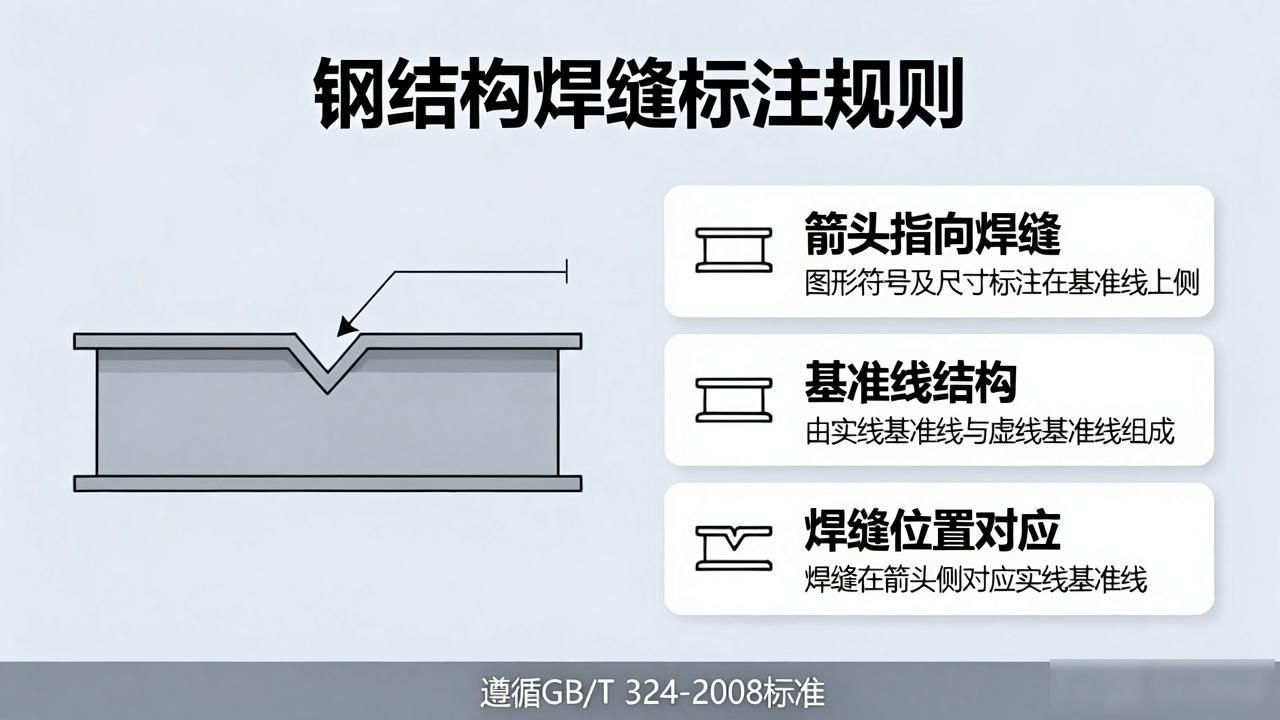

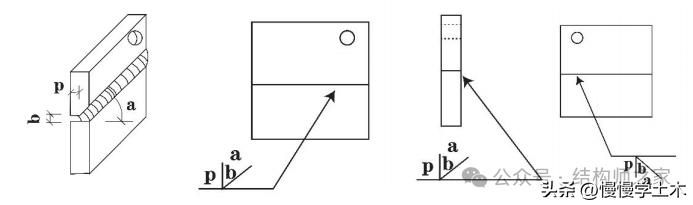

指引线通常包含带箭头的指引线以及两条基准线, 其中这两条基准线是一虚一实 , 两部分共同构成指引线 , 情况如图所示。箭头指向图形上对应的焊缝处。横线的上面用于标注焊缝的图形符号。横线的下面用于标注焊缝尺寸。为了达到方便的目的 , 在必要的情况下 , 也能够在焊缝符号当中增添用于说明焊缝尺寸 和焊接工艺要求的内容。

2）基本焊缝符号

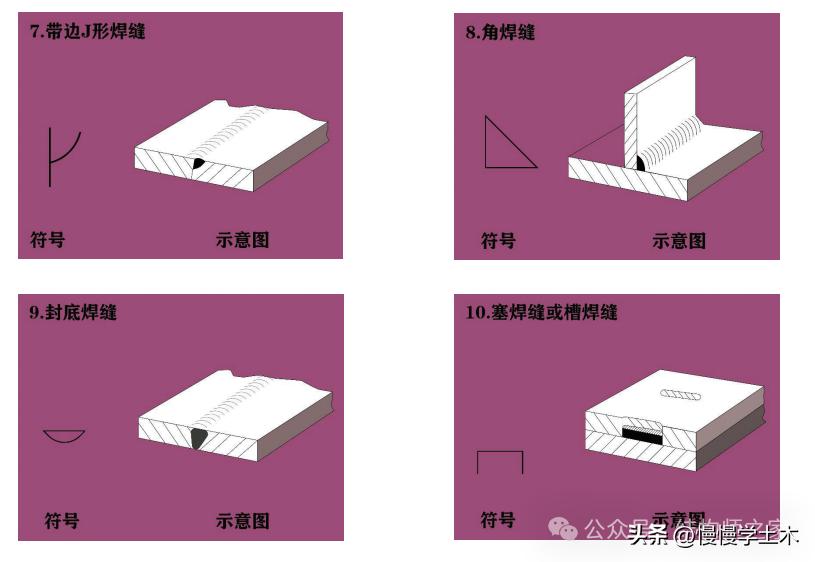

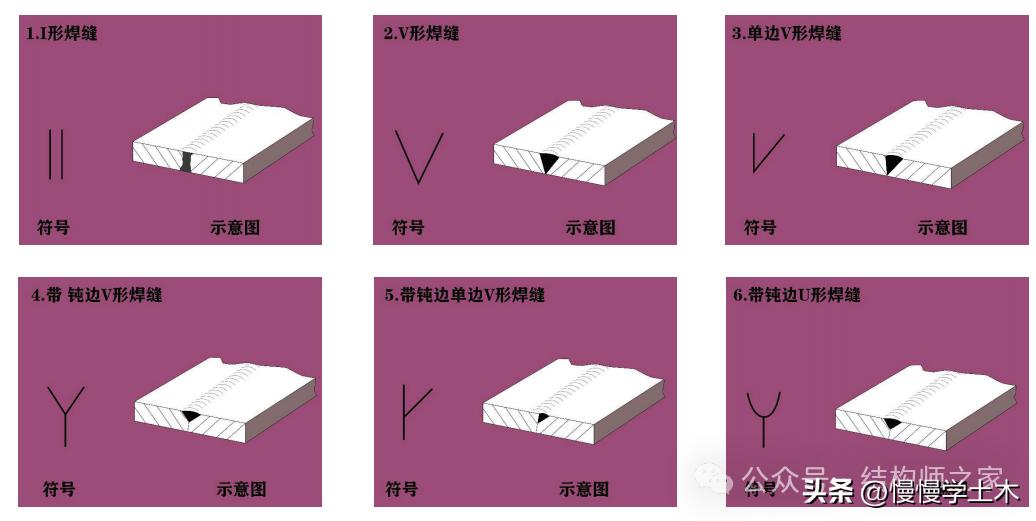

基本焊缝符号, 是用来表示焊缝截面形状的符号, 于通常情况之下, 会采用近似焊缝横截面的符号予以表示。

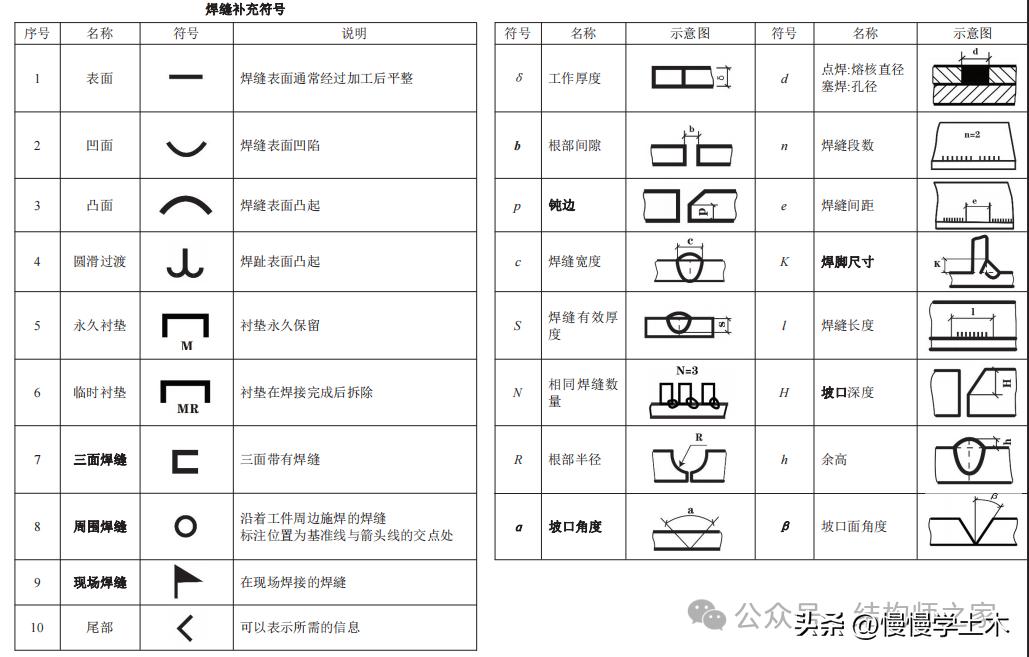

3）补充符号

二、焊缝标注

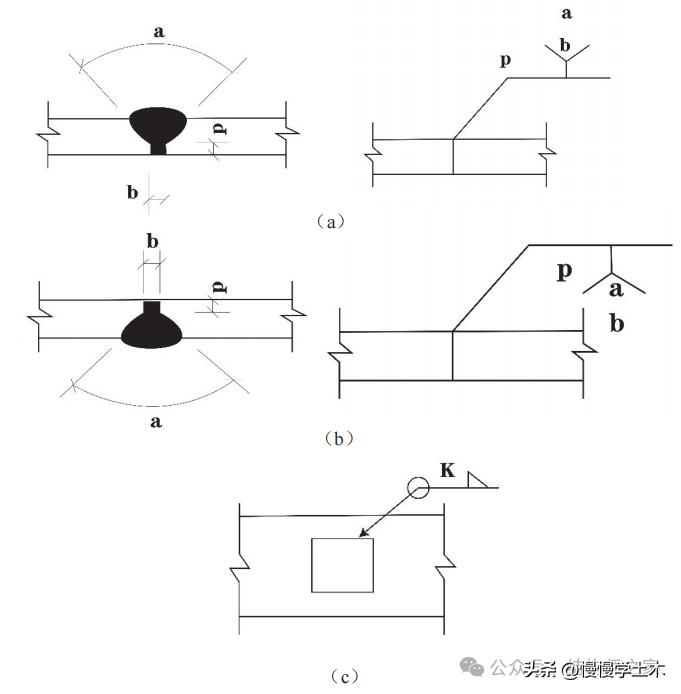

1)单面焊缝的标注

当箭头朝着焊缝所在那一面的时候, 图形符号以及尺寸标注得放置在横线的上边, 这情况如同图(a)展现的那般。

若箭头朝向焊缝所处另一面也就是与之对应的那一面之际, 图形符号以及尺寸标注应置于横线的下方, 就像图(b)是所显示的情况那样！当展现环绕工作件四周的焊缝情形时, 其围焊焊缝符号呈现为圆圈状, 画在引出线的转折部位, 并且标注焊脚尺寸K, 和图(c)上面表示的示意相同。

2)双面焊縫的标注

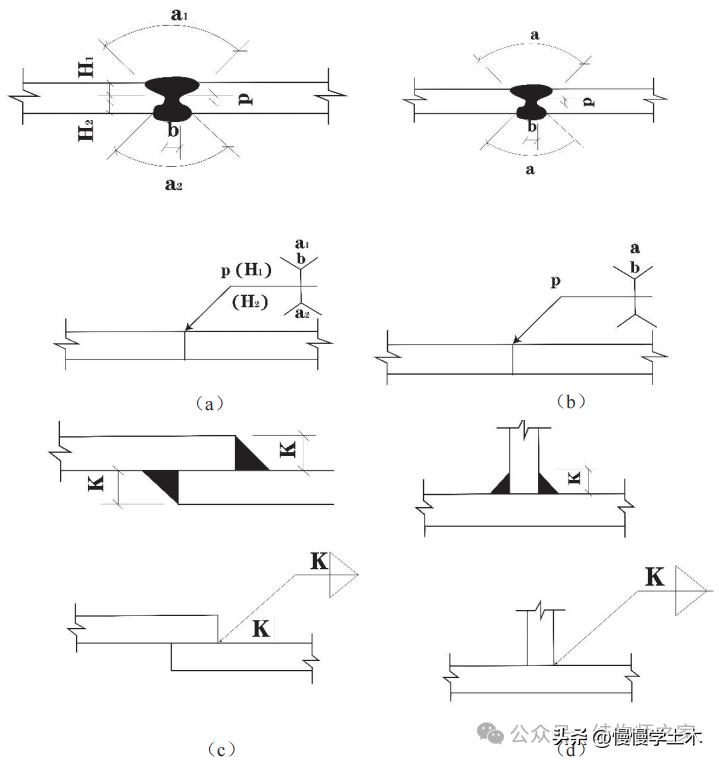

在横线之上、之下均标注符号以及尺寸, 上方所标注的是表明箭头那一面的符号与尺寸, 下方所标注的是体现另一面的符号和尺寸 , 如同图(a)所显示的那样。

倘若两面的焊缝尺寸是一样的, 那么仅仅只需在横线之上标注焊缝的符号以及尺寸, 就如同图（b）所呈现的那样, 也如同图（c）所展示的那般, 还如同图（d）所显示的情况一样。

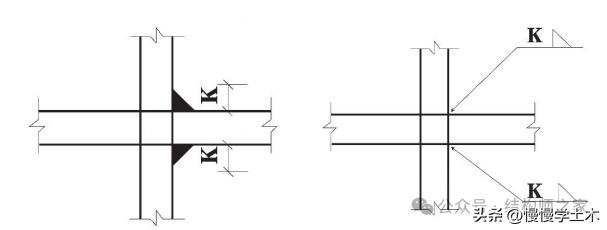

3)3个以及3个之上的焊件彼此焊接的焊缝, 不可以当作双面焊缝进行标注。其焊缝符号和尺寸得分别去标注, 就如同下面这张图所呈现的那样。

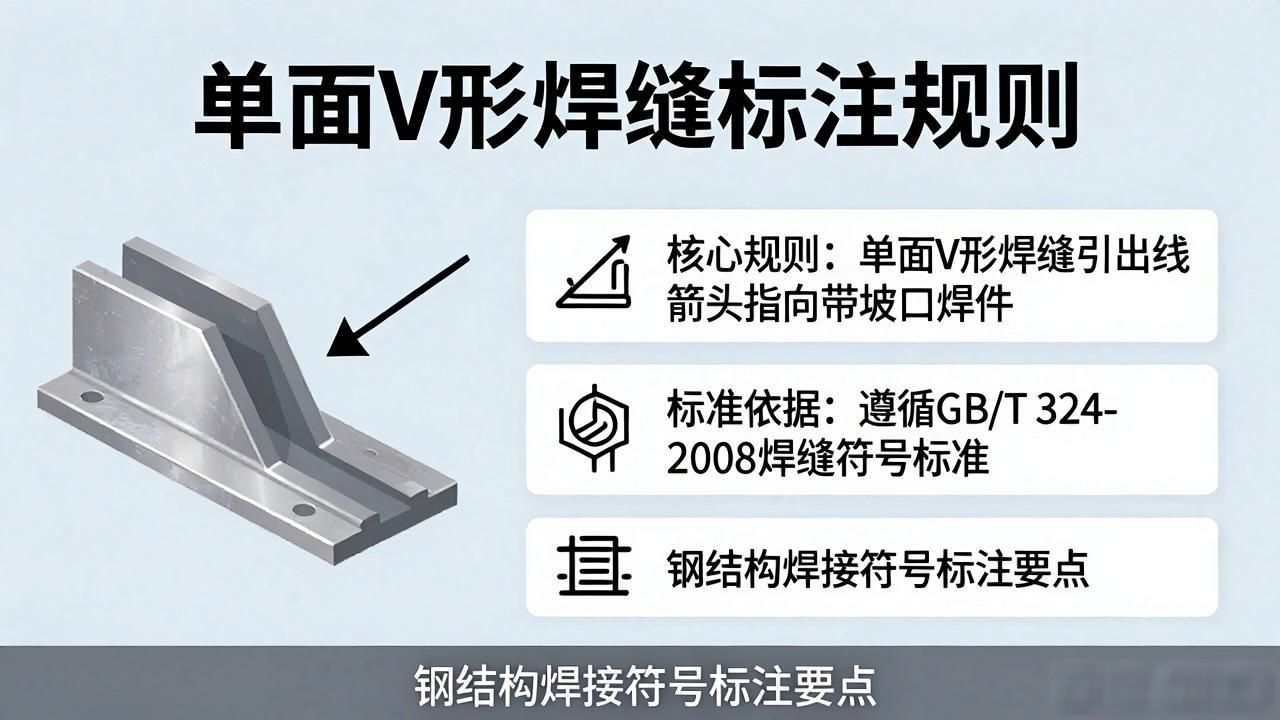

4)彼此相互进行焊接的2个焊件, 存在这样一种情况, 当里面只有1个焊件带有坡口的时候, 比如说呈现单面V形这种状况, 那么这时候引出线的箭头必定得指向那个带有坡口的焊件, 就如同下面这个图示所展示的一般。

5)2个存在相互焊接情况的焊件, 在处于单面带双边不对称坡口焊接这种状况时, 引出线的箭头必然是指向那种具有较大坡口的焊件, 就如同下面所呈现的图示这样。

6)当焊缝分布呈现出不规则的状况时, 在去进行标注焊缝符号的这个行为的同时, 适宜于在焊缝的地方加上中实线以此来表示能够看见的焊缝, 又或者是加上细栅线用于表示不可以看见的焊缝, 就如同下面所展示的图片那样的情况。

7)相同焊缝符号应按下列方法表示:

①处在同一个图形之上, 当焊缝的形式、断面的尺寸以及辅助的要求全部都相同时, 能够仅仅挑选一处来标注焊缝的符号还有尺寸, 况且要加注“相同焊缝符号”, 相同焊缝符号呈现为 3/4 圆弧, 绘制在引出线的转折之处,就如同一副展现上述状况当中(a)图所呈现的那样。

②同在一个图形之上, 要是有好些相同的焊缝, 那就能把焊缝进行分类编号来标注。在同一类焊缝当中, 可以挑选一处标注焊缝符号以及尺寸。分类编号运用大写字母 A、B、C…就像是图(b)呈现的那样。

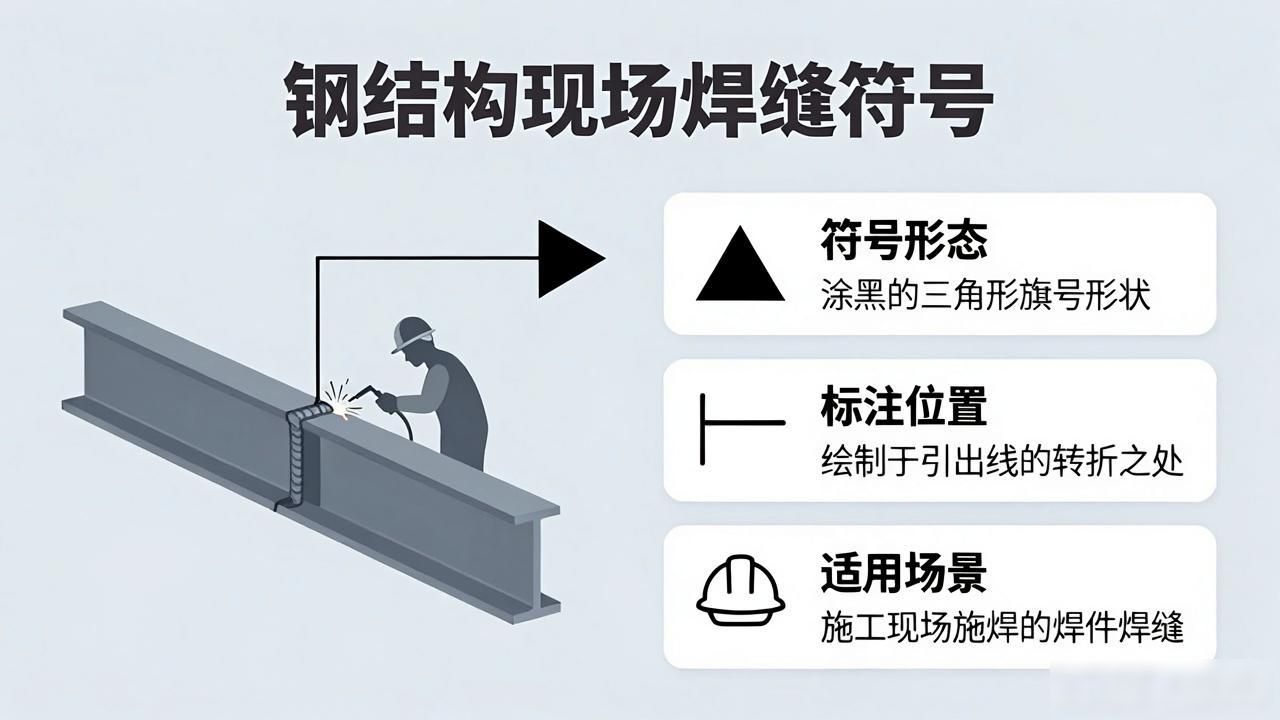

8)对于那些需于施工现场施焊的焊件焊缝而言, 是应当被标注上“现场焊缝”符号的。此现场焊缝符号乃是呈涂黑状态的三角形旗号形状, 它被绘制于引出线的转折之处, 就如同下面所展示的图形那样。

9)在图样里, 存在着较长的角焊缝, 像是焊接实腹钢梁时的翼缘焊缝, 这种情况下能够不用引出线来进行标注, 而是直接于角焊缝的旁边标注出焊缝尺寸值K, 呈现出来的样式如同下面图示那般。

10)对于熔透角焊缝的符号, 其呈现方式是如下图所示的, 该熔透角焊缝的符号, 是通过用涂黑的圆圈来进行绘制的, 并且这个涂黑的圆圈绘制的位置是在引出线的转折处。

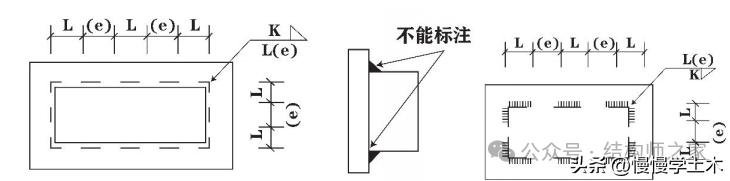

11)局部焊缝应按下图所示的方式标注。
