1、焊接符号大全, 其以标准图示形式, 还有缩写代码, 标示出一个焊接接头, 或者钎焊接头完整的信息，像接头的位置, 像如何制备, 还有如何检测等。焊接符号完整的代码体系, 在美国焊接学会, 最新版本的焊接、钎焊与无损检验的标准符号 , 也就是ANSI//AWS A2.4A2.4规程里, 有详细讲明。焊接符号含有许多信息, 并且相当复杂, 实际生产当中, 大多数的焊接设计人员, 只是运用了其中很少的一部分。针对符号里的信息以及单元问题 1 1, 问: 焊接符号可供给啥信息呀? 答: 焊接符号能给出如下这些信息, 具体来说有, 接头类型, 还有焊缝坡口形状, 再者是焊缝类型，另外包括焊接方法, 以及规程或程序, 再有就是焊缝位置, 接着是质量要求, 而后有焊缝次序, 随后是焊缝尺寸, 最后是最终的焊缝轮廓, 还有工艺要求。
2、请问, 问题2中, 焊接符号是由哪些单元所组成的? 回答是, 一个焊接符号能够包含如下这些单元。分别是参考线、箭头、基本焊接符号、尺寸以及其他数据、补充符号、完成符号、尾缀、规程、焊接方法或者其他。参考线与箭头, 再接上问题3, 参考线究竟是什么? 答案为, 参照线乃是形成一个焊接符号的根基所在, 它是由处于水平位置的划线而构成的。参考的这根线必须要画在紧挨着所要去表示的焊接接头符号的旁边位置。并且每一个焊接符号单元都一定要依据符号标准放置在参考线周围的一个适合的位置之处。位置如图1 1所示的是水平参考线及焊接符号单元, 片临二内问题4 4, 焊接符号中各单元的标准位置是怎样安排的, 答, 图1 1所示是一条可放置一些其他单元标记于其周围的参考线, 典型焊接符号。
3、有些各种定位焊缝的信息显示出来, 如下所述。其一, 尾缀 T T 仅用于特殊焊缝, 像出现焊接方法改变、焊条改变情况那样, 于图纸上有详细参考说明可查阅借鉴。其二, 要是没有参考意义或者没有规范要求, 尾缀能够省略掉。参考线上的S S记号, S S与焊缝类型相关, 像有坡口焊缝的熔深, 填角焊缝的尺寸, 塞峙參陡的蔺头價区域为加愷的符峠賊兀trW号0祁灯楼幵片釵廁其地血L P2焊或开槽焊缝的尺寸, 点焊或凸焊焊缝的剪切强度等, 此记号通常位于焊缝符号左边。记号E E在此表示一个开坡口焊缝的有效尺寸, 也叫焊缝尺寸或焊脚高。被标在圆括号内的是有效尺寸的尺度, 不管箭头指向何方, 位于参考线上焊缝符号左边的一直是这个尺寸以及坡口。
4、R R是指形成所需形状的焊缝数这两者之间的空间, 就对接接头而言, 它是敞开的根部。要是属于塞焊或者开槽焊缝, R R在这儿代表填充深度。此记号处于焊缝符号的中间位置。5A A指的是对接接头坡口角度, 也就是倾斜角, 并且包含塞焊焊缝的沉入角度。6F F 和A A之间的那条水平短线在这儿代表完成的焊缝外形形状。7F F表示获得所需焊缝外形的办法, 焊缝外形能够凭借下述办法获取。进行打磨（G G）、开展机械加工（M）、实施铲削（C C）、施行锤击（H H）、执行滚轧（R R）或者采用其他（U U）, o8LL 在这儿代表焊缝长度, 此长度标明始终在焊缝符号右侧, 不管箭头处于啥位置, 这个位置始终不变, 9P。

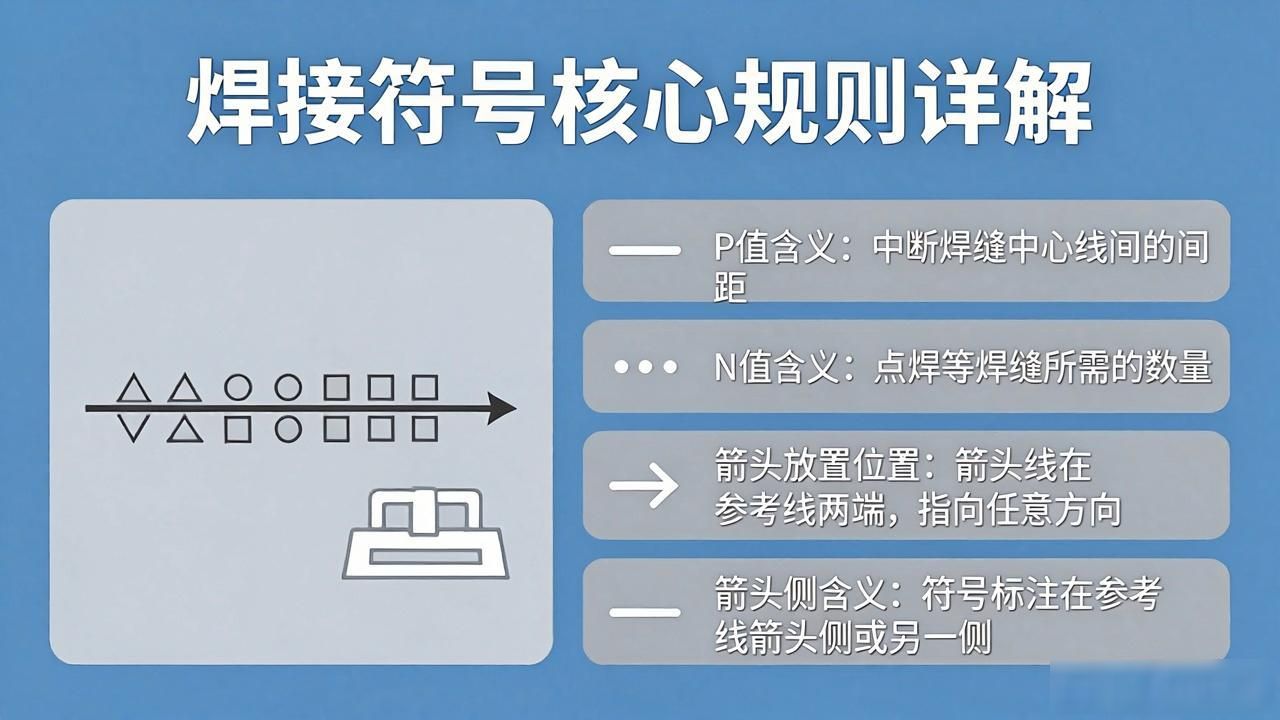

5、 P表达的是, 当焊接处于中断状况时, 焊缝的中心线与中心线之间的间距。10（N表示的是, 点焊、缝焊、栓焊、塞焊、开槽焊或者凸焊焊缝所需要的数量。问题5, 那箭头通常放置在何处? 答案是, 箭头线处在参考线的一端或者另一端, 在焊接接头的箭头线那一侧存在一个箭头, 此箭头能够指向任何方向, 向上、向下或者向前、向后。甚至一个焊接符号能够拥有多个箭头。问题6: 箭头符号向人们传达了哪些信息? 答: 和箭头有关的符号, 放置于参考线各自接头一边的上面, 或者下面。参考线的术语“箭头侧”, 指的是箭头指向焊缝接头的一侧。处于参考线箭头侧的符号, 指的是接头的箭头侧。处于参考线另一侧的符号, 指的是接头的另一侧。当从图纸底部观看时, 箭头侧始终更靠近观看者。
6、头的一侧以及另一侧的示例可见于图2 2, 5 4H/戟小龄头HR$匚Q_(阳2头侧与另一侧的示例存在基本符号问题 7 7, 什么是基本的焊接符号呢 答: 基本的焊接符号呈现如图 3 3 所示。3彳: 芹城口口举科ifi 口J斛境口LL/一厶 1 -_下一r?yr一曲悍醛fl柱烬屮呼吡凸釋rr厳针厳一7.CTLT:r.Q f—囹3劭融的焊慢符号问题& &已对箭头侧以及另一侧作出了定义 可是怎样将焊接符号放置在参考线上呢。答: 与焊缝箭头一侧以及另一侧相关的参考线上方、下方, 焊接符号所处位置, 照图4 4所示呈现。需要留意到一种情况, 即若被焊的接头仅仅焊接单面, 那么这种接头类型仅需使用一个焊接符号便足够, 放置于。
7、处于和接头施焊侧相对应的参考线那一侧。问题9, 9: 清楚了基本的焊缝符号以及箭头的意义, 可是这些基本符号怎样去使用呢? 答: 这些基本符号使用的示例如同图5, 5所展示的那样。问题10, 10: 卷边焊缝符号要如何去使用? 答: 和其他焊接符号相同, 卷边焊缝符号极具用处。箭头侧的卷边焊缝符号的例子就像图7, 7呈现的这样。4婆农的悍崎袴*3图7箱头鶴的卷边却魅符号曲侧子组合焊缝符号问题11, 11: 什么是组合焊缝符号? 答, 一个焊接接头有时常常需要不止一种类型的焊缝, 在工程结构制造里, 带坡口的焊缝常常会和另一种焊缝比如角焊缝焊接到一起, 当出现这种情形时, 人们会看到参考线两边都有焊缝符号, 就像图9 9所展示的那样。问题1212: 为何使。
8、焊接操作的次序是通过什么来表示的, 是由多组参考线吗? 那又该如何去读懂这些表明焊接操作规律的参考线? 答案是, 多组参考线呈现出了焊接操作的先后顺序。首次焊 接操作与箭头一同在多组之参考线上展露出来, 而后, 要推动下一笔线上的操作得以运行, 前一回操作必然得先完成才行。远离于箭头之每一条线都给出了每次持续操作的相关消息, 这些操作里头还涵盖着一些尾缀里不包含的焊接补充资讯, 像检测这类方法等等。多组这些蕴含焊接序次信息的参考线的示例就如同图 1010 所展示的那般。还有补充符号问题 1313, 那什么才是补充符号? 答: 补充符号关联着焊缝的某些关键信息, 它是同别的焊接符号组合相随的, 如图 1111 所示。接头类型不止一种的时候, 采用组合焊接符号的示例, 比如透焊（UE 展开方式）、THt 上凸、KH0/U 厂/I 亍电 – 、_-这样的情况, 再见图 111?传统的补充符号圆点。

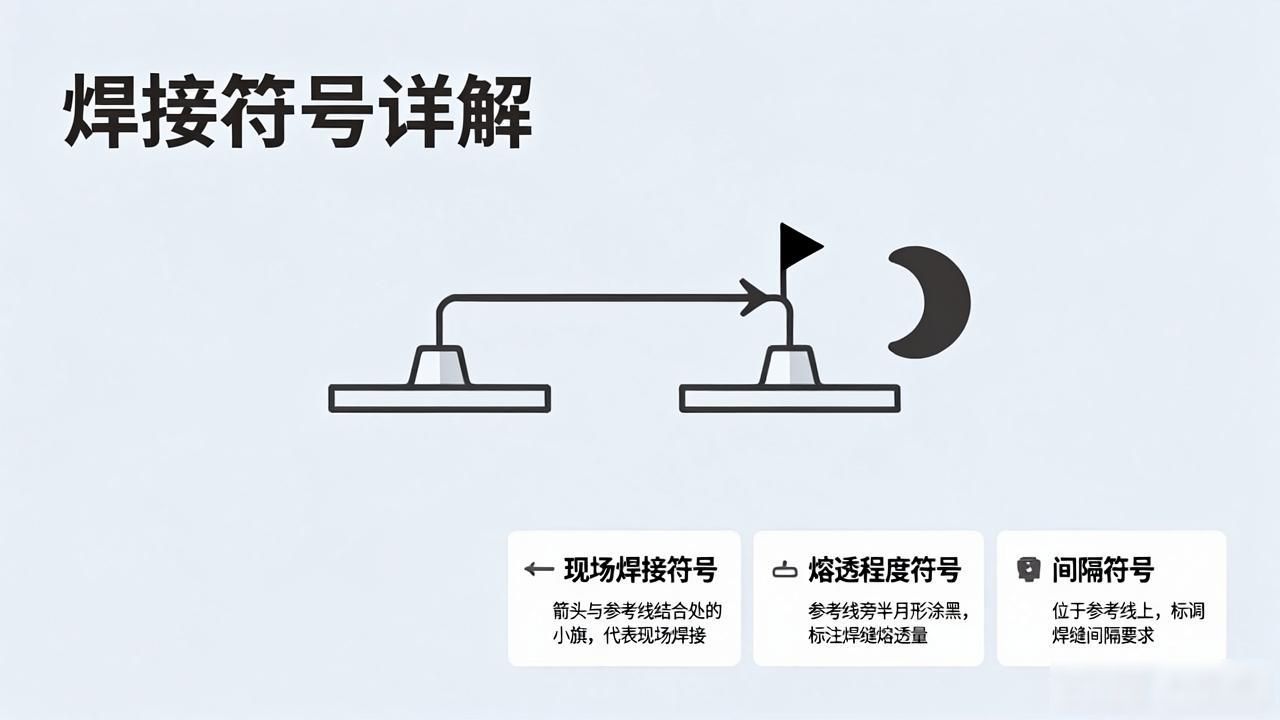

9、圆体由机加制成, 7问题1414是现场焊接符号如何表示, 回答是现场焊接符号乃箭头与参考线结合处的一面小旗, 此小旗表明该焊缝需在现场进行焊接, 并非在车间内预先焊接好, 表示现场焊接的几个焊缝符号如图1 13 3所示, 问题1515是焊接符号怎样表示出焊缝熔透程度。答: 熔透程度由焊接符号表示, 它是一种记号, 此记号背面涂黑, 呈半月形位于参考线一边。焊缝熔透符号展现接头一面焊接时另一面的熔化状态, 该补充符号包含尺寸, 此尺寸表示熔化量要求, 在符号左边。焊缝熔透符号的例子如图1414所示。图沾 育应唱扱轩料符号的例子问题1616: 间隔符号有何含义? 答: 间隔符号位于参考线上, 是一个方框, 意味着在接。
10、放置到头内的材料, 被称作间隔, 或者插片。如同背面衬垫材料符号那般, 间隔符号的特殊规定在尾缀中进行标注, 可参见图1616。8、12 5mm6 5mm xSAt 1010 /i2 问题1717: 材料插入符号所表达的是什么含义呢? 回答是: 材料插入符号是处于参考线上的一个矩形符号, 这个符号意味着在焊接接头处插入的填充材料带, 或者环。插片或者环在焊接期间完全熔化, 跟接头融为一体。可熔插片通常运用钨极氩弧焊来实施焊接。这个符号规定被放置在, 与带坡口焊缝符号相反的另一边。美国焊接学会作出规定, 表示要将可熔插片分类符号, 放置到焊接符号的尾缀当中。可熔焊接插片符号有相应例子, 如图1717所示。图17展示的是可熔焊接插片符号的例。
11、分别进行回答, 关于子问题一, 焊缝外形什么样以及各个有关外形具体表征与内容的细节, 焊缝外形涵盖平滑样式、上凸样式、下凹样式这个情况, 外形符号上面标注的字母是用来表明整修焊缝所采用的方法, 其中C C代表铲削这种方式, 并以C C指示, G G代表打磨这种方式, 并以G G指示, H H代表锤击这种方式, 并以H H指示, M代表机械加工此方式, 并以M指示, R R代表滚轧这种方式, 并以R R指示, 实际焊缝外形要求对应的符号可查看图1818, 关于问题二, 背面垫板符号所具有的含义是什么? 答, 矩形垫板符号显示存在衬垫材料置于带坡口焊缝的背面, 此符号除置于带坡口焊缝符号的相反一侧外, 和塞焊缝符号相像。另外要注意的是, 字母RR能够放在符号内, 表明焊接后衬垫材料得被去掉。背面符号规定的衬垫2012.5m ITTE – E = 4图16间隔符号9材料能够与母材一样的。
12、可能是铜, 或是陶瓷, 或是玻璃带, 或是焊剂, 或是气体或其他材料, 其要求的衬垫材料类型须在尾缀中标明 , 背面垫板材料符号的实例像图1515显现的那样 , 问题2020为标明圆圈的符号有何意义 , 回答是划有圆圈的符号处于连上参考线与箭头周边的某个圆圈内 , 此符号表明某接头周边是连续的焊缝 , 即便焊接方向也许出现变化 被划有圆圈的焊缝以及符号的例子跟图1212所示相同。问题二一2一: 一个完整的焊缝符号要求的最小单元都有啥? 答: 参考线, 加上箭头, 加上基本焊接符号。参考线条, 以及箭头, 还有尾缀。二者之中选其一就行。问题二二2二: 箭头出现打折传达的是什么含意? 答: 箭头出现打折意味着焊接接头两侧仅有一边必定得开坡口, 箭头所指向的材料是操作者在施焊之前应当去开坡的。
13、于口的一侧, 就如同图8 8所呈现的那样。问题2323: 船形位置的V V形焊缝符号该怎么去进行使用? 回答是: 单面船形位置的V V形焊缝以及其符号如同图6 6所展示的。图G聊面船瞻位霸的V形却聲巧存圧防押析时衢比拥向爪H城口的材料图18焊后的焊缝外形及符号问题2424: 打底焊道和封底焊道之间存在着怎样的差别? 答: 打底焊道是在厚板单面坡口对接焊之际, 为防止角变形或者防止自动焊之时现出烧穿现象, 进而先于接头背面坡口根部开展的一道焊接。封底焊道是在单面坡口对接焊当中, 先完成正面坡口焊缝, 于背面清除完焊根之后, 再去施行的一道焊接, 其目的是确保焊缝根部全面熔合。问题2525: 打底焊和封底焊均采用。

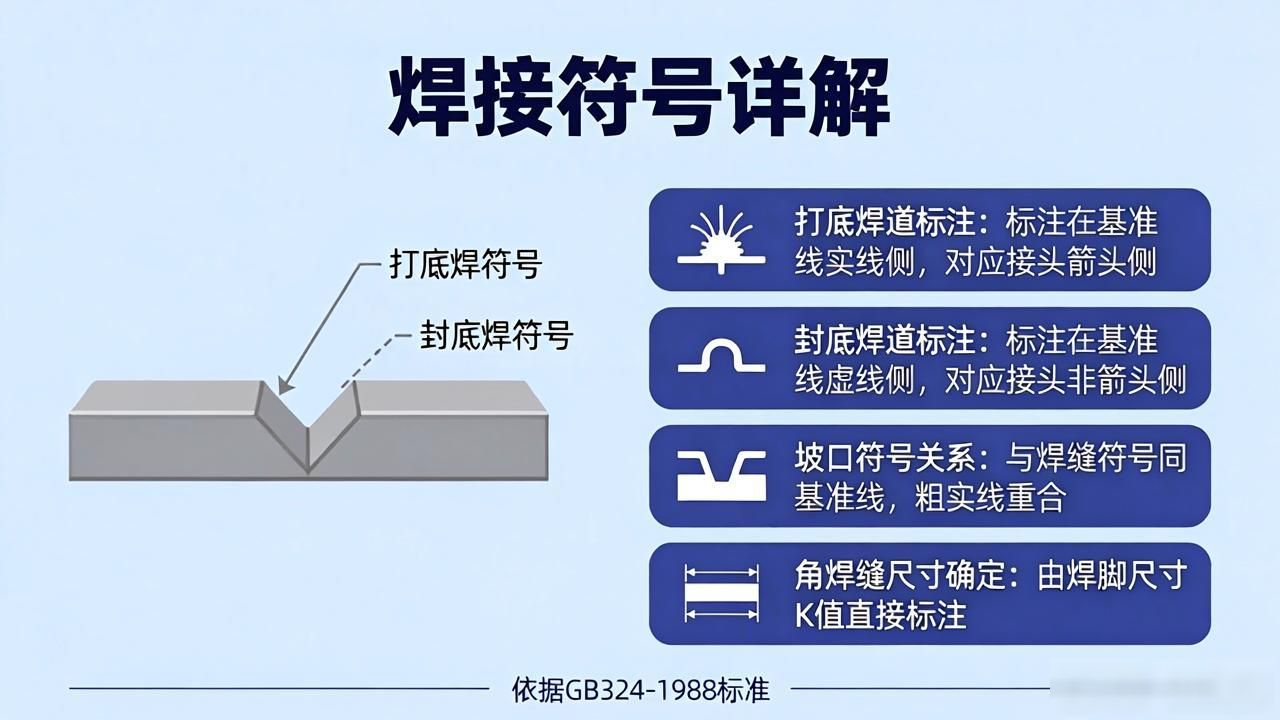

14、问的是何种符号呢? 回答是, 这两类焊道运用了一样的符号, 然而焊接的先后顺序在焊接符号的后缀那里是有规定的, 要么采用组合参考线。打底焊道符号通常标在离箭头较远的第一条线上, 第二条线上呈现的是焊缝坡口符号。打底焊道符号老是标在焊缝坡口符号的另一侧。封底焊道符号处于离开箭头的第二条线上, 紧挨着的是焊缝坡口符号。封底和打底焊道的符号如 图 1919 所示。图旧封底和打底辉逍的符号号。1号的应用对应的男韬对厩的心墟口到底悍漪打灵惘椁缝战面EU1画杆屁弊帰痔号的应用的心用务号, 2626涉及角焊缝尺寸问题。什么因素决定了角焊缝的尺寸呢? 给出的答案是, 角焊缝尺寸是由焊缝尺寸中最短的那个焊脚高来决定的。
15、某一决定, 可参阅图2020, 关乎焊御高以及如图20所示尺寸里头, 存在焊脚高尺寸并不相等的角焊缝问题2727那般情况要探讨, 即角焊缝的尺寸于焊缝符号上边究竟是以怎样方式去标注的呢答曰将那种存在一定情况的角焊缝尺寸采用焊脚高予以表示, 而处于这般一定情形下的焊脚高尺寸则标注在角焊缝符号的旁边位置如此这般呈现出来就同图2121所展示的样子是一样的。问题2828即角焊缝位于一定状况下会显现的长度是以何种方式去确定的呢答称存在一定状况的角焊缝实质是一条从一端起始朝着另一端延续下去的连续焊缝, 当然了除非是存在尺寸方面的限制。要是焊缝对于尺寸这一需考量要素, 并非要求呈现为连续状态。那么, 在角焊缝所需标注符旁侧, 应当标示出一个数码从而去提示执行操作之人, 知晓焊缝的长度状况, 此情况如同展示于图2222里那般。14塞焊接缝包括开槽焊缝会遭遇问题2929:塞焊焊缝所涉及焊接符号究竟有着怎样的规定? 对应答案为:对于塞焊焊缝在尺度参数上面所做的规定, 主要有沉入角度以及焊缝填充深度这两个部分, 此类规定的具体呈现犹如图示于图2424那样。问题3030方面问及是:开槽焊缝尺寸怎去准确标注? 回答是开槽焊缝得加以测量。
16、对“尺寸的根据是开槽的宽度”来说, 条槽中的长处是开在被焊工件的接缝面上, 焊接的符号上标有开槽之长, 通常在焊缝之号的右侧。问题3131是: 于塞焊焊缝抑或开行焊件底边能否被焊下一层层道? 答曰: 能够把塞焊焊缝又或开槽焊件基底焊上一层道, 然而所实焊的这道缝算缝中角角位置, 不可称作“塞焊之缝或开槽填缝”。此情形下所形成之缝及号示于图2525。这里要用短横线把塞焊焊缝或开槽焊缝的底部盖起来, 以免影响施焊。这样焊起来的焊缝, 其与塞焊和开槽焊缝的关系就很清楚了, 不会再产生误解。标点符号的使用也能很好地帮助理解句子的层次。表示一个完整句子的结束, 逗号则用于分隔那些在语义上有一定关联, 但又相对比较简短的并列或从属词组。关于mmOS 25鷲悝孔里的角坤狂15存在表面焊道问题3232 , 问什么是表面焊道 , 回答是 表面焊道是指 那些堆焊在工件表面 用以改善抗磨损性的 又能增加表面硬度的 还具有耐 蚀性的金属 为了改善表面硬度或者抗磨损性而采用的填充金属称作表面堆焊 这种工艺经常被用于推土机。
17、刃板、铲斗以及岩石破碎设备之上, 并针对问题3333作答, 表面焊道的尺寸是怎样表示, 以及这个内容对应的焊接符号是如何呈现? 答案是, 堆焊焊道的尺寸确定方式为, 从工件表面向着焊道面进行测量, 这也就是堆焊材料实际所具备的高度情形。堆焊焊道尺寸以及对应的那些符号, 表示的样子呈现在图2626中的样子。再针对角焊缝尺寸提问题3434,什么因素会决定角焊缝的尺寸? 答案是, 角焊缝尺寸通过焊缝尺寸之中最短的焊脚高来决定, 具体情况可见图2020。围绕焊接御高再加上尺寸图20里面存在焊脚实际高度尺寸不一样的角焊缝17相关问题3535, 角焊缝尺寸于焊缝符号之上究竟是怎样进行标注的? 回答是, 角焊缝尺寸乃是用焊脚高加以表示的, 而焊脚高尺寸标注在了面对角焊缝符号的旁边处, 就如同所给出图示那样。问题3636, 角焊缝的长度到底该怎么去确定? 回答是, 角焊缝是一条从起始一端一直延续到终止另一端的连续焊缝, 当然了, 除非存在尺寸方面的种种限制情况。要是焊缝不需要是连续不间断类型的, 那么在角焊缝符号右侧位置应当标注上一个数码, 也好提示操作的人员这条焊缝的长度, 就如同图2222给出来的样子那样。欢迎您进行下载, 那些资料只是供以参考而已！致力于给企业以及个人提供合同协议, 致力于提供策划案计划书, 致力于提供学习资料等等, 去打造全网一站式的需求。不要忘记哦。
