堪称常见结构形式之一的钣金件, 于工业产品范畴内, 像手机外壳、机箱机柜、汽车零件以及家电面板等各处, 均有所在。可是呢, 好多专注设计钣金件的工程师, 时常出现这么一种状况, 那就是因对冲压工艺的限制缺乏了解, 进而设计出没法进行加工或者成本过高的产品。就在这天, 这么一篇饱含干货的内容, 将带领着你, 井然有序地梳理钣金件结构设计之中的核心要点, 助力你从仅仅具备设计能力, 进阶成为能够熟练巧妙设计的人。
本文目录
01钣金基础入门:材料与工艺
02冲裁设计:避开尖角与狭槽
03折弯设计:高度、半径与干涉
04凸包与止裂槽设计
05提升强度与降低成本的秘诀
06五大常用装配方式详解
01 钣金基础入门
什么是钣金?
钣金, 是针对那种通常在6mm以下的金属薄板所采用的一种综合冷加工工艺, 它涵盖了冲裁、就涵盖了折弯、还涵盖了拉伸、也涵盖了成形、又涵盖了铆合以及焊接等多种操作。它最为明显突出显著的特征, 便是同一零件的厚度保持一致。恰恰是因为具备这个特点, 所以钣金件在结构设计的时候, 是既有独特特别与众不同的优势的, 同时也存在明确限定规范清晰的工艺限制的。
钣金原材料卷材
冲压工艺简介
冲压这种成形加工方法, 是借助压力机以及模具, 朝着板材施加外力, 以此让板材产生塑性变形或者分离, 进而获取所需形状以及尺寸工件, 按照工序组合方式, 冲压模具能够被划分成三大类:
冲压行程仅有一次时, 于一个工位当中, 仅仅能完成一道工序, 像冲孔工序, 或者折弯工序, 又或者落料工序等。
复合模:一次行程中,在一个工位上同时完成多道冲压工序。
在一次冲压行程过程中, 于几个不一样的工位之上, 同时达成多道工序, 这样的模具被称作连续模, 其中连续模又称级进模。
常用钣金材料一览
材料 特点 典型应用
SPCC冷轧板
最常用,易刮伤生锈,需表面处理
机箱、机柜、支架
SECC镀锌板
耐腐蚀性、装饰性优良
外观件、家电面板
不锈钢
耐腐蚀耐热,力学性能优异
装饰件、医疗器械
铝合金板
轻便耐腐蚀,导热导电好
航空件、外观件

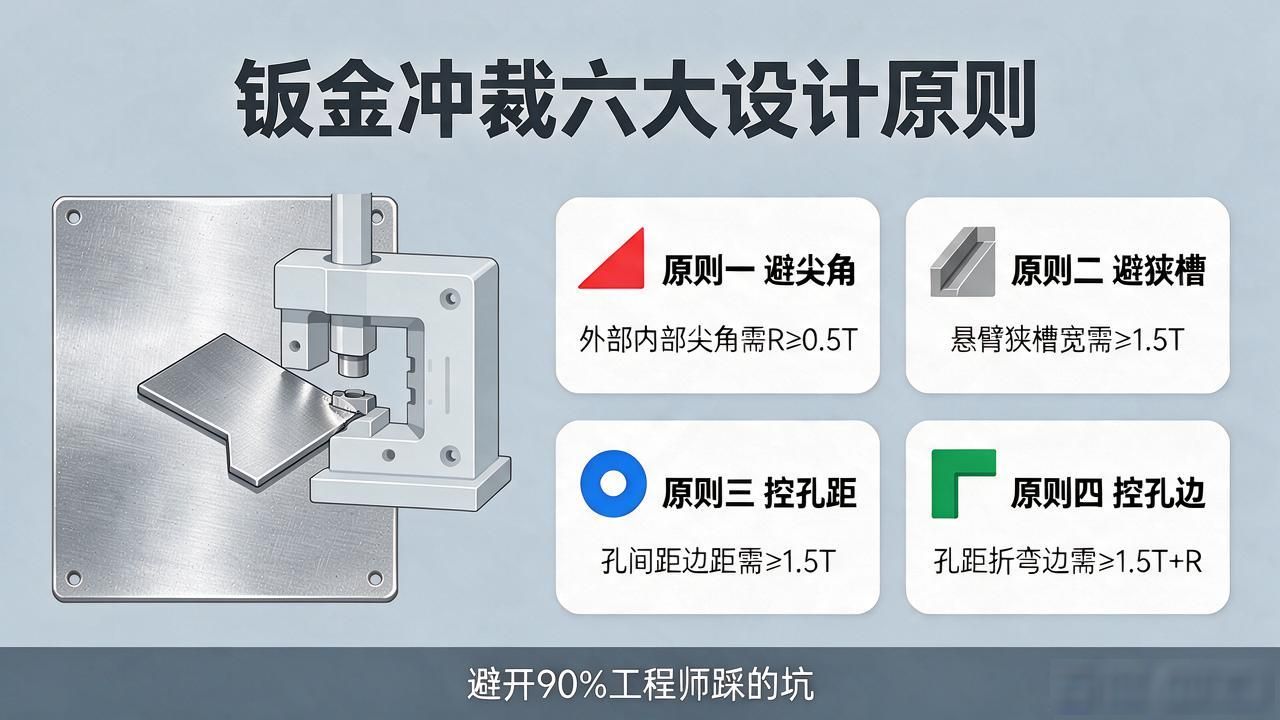

02 冲裁设计要点

要进行钣金加工, 冲裁是首先要开展的那道工序, 然而它同时也是尤其容易出现设计问题所处的环节。下面有着六大原则, 能够助力你躲开常用的设计陷阱。
原则一:避免外部、内部尖角
安全因素:钣金外部尖角锋利,容易划伤操作人员或用户。
因素为模具, 钣金的尖角在模具上对应的同样是尖角, 凹模里存在的尖角其加工是困难的, 在进行热处理时务必要容易致使开裂, 于冲裁期间易于出现崩刃现象以及过快磨损, 这会极大地降低模具的寿命。

左:原始设计(尖角) 右:优化设计(R≥0.5T)
原则二:避免过长的悬臂和狭槽
尺寸过小的凸模对应的冲压模具上相关部分, 会因悬臂及狭槽过长致使强度低, 模具寿命随之变短, 材料浪费也因过长悬臂有可能在钣金上出现。

原则三~五:孔的大小、间距与位置
1.冲孔不宜过小,否则凸模强度不足
2.孔与孔之间、孔到边缘需保持足够间距
3.避免孔距离折弯边或成形特征太近(建议 E≥2.0T)

孔距离折弯边太近会导致变形,优化后保持 E≥2.0T
原则六:避免展开后冲裁间隙过小
03 折弯设计要点
钣金件被赋予三维形态的关键工序是折弯, 而折弯也是设计里最为容易出现差错的地方。请一定牢记以下八大原则。
原则一:折弯高度不能太低
当钣金折弯的高度过低之际, 折弯当中容易出现扭曲变形的状况, 从而极为不易获取理想的零件形状与尺寸精度。通常有着这样的建议: H要大于或等于2.0T加上R。
原则二:折弯半径要合适
钣金折弯半径需大于材料最小折弯半径, 以此来保障折弯强度。若半径过小, 材料外侧将出现开裂情况。要是半径过大, 回弹会十分严重, 从而对精度有所影响。

原则三:折弯方向垂直于纤维方向
在进行钣金折弯操作时, 应当尽可能地使其垂直于材料的沿着轧制方向所形成的纤维方向, 如此一来就能够获取到更为优良的折弯质量以及强度, 进而减少出现开裂的风险。
原则四:避免折弯根部不能压料

原则五~六:避免折弯干涉 & 保证折弯强度

设计时需模拟折弯过程,避免折弯时与其他部位发生碰撞干涉
原则七~八:避免复杂折弯 & 多重折弯上的孔很难对齐

左:复杂折弯(不推荐) 右:简化设计(推荐)
04 凸包与止裂槽设计

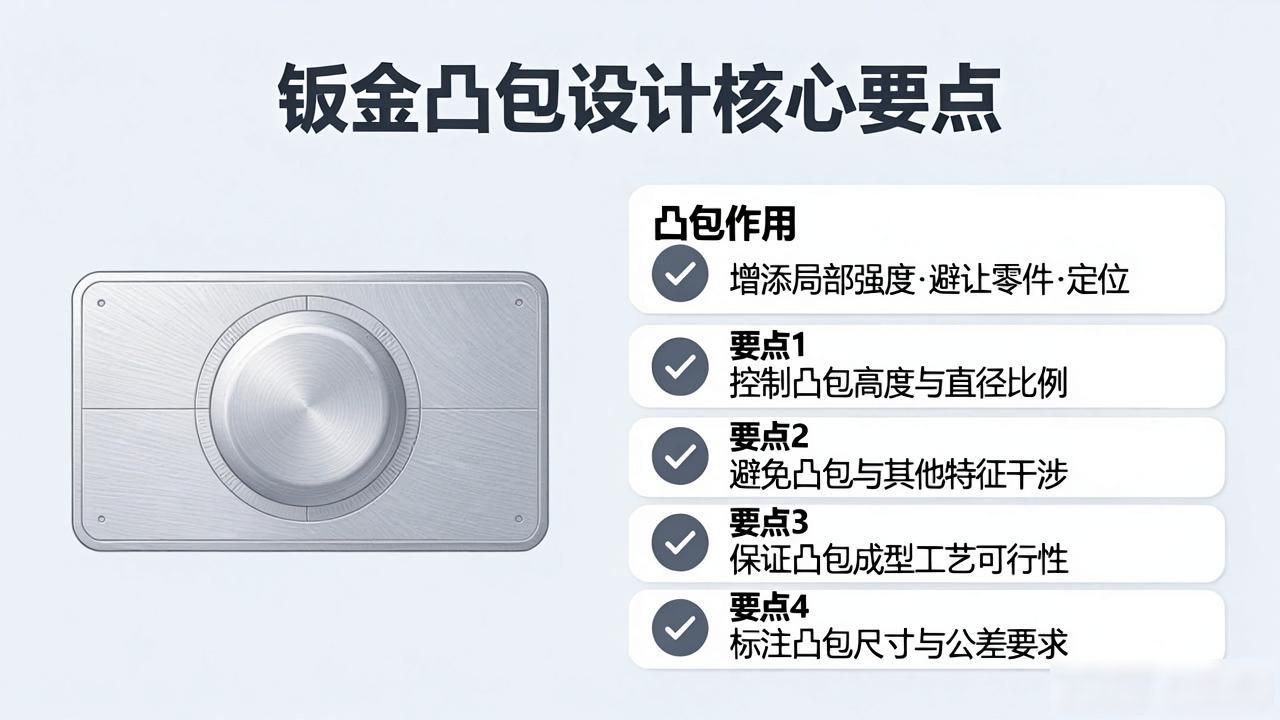

凸包设计四要素

凸包常常被用于增添钣金局部的强度, 用于避让别的零件亦或是当作定位特征。在进行设计的时候, 需要留意下面这四点:
深度:不宜过深,否则材料过度减薄易破裂
斜度:凸包侧壁应有一定斜度,便于脱模
转角:根部转角需圆滑过渡,避免应力集中
距离:凸包与周围特征保持足够距离,避免相互影响

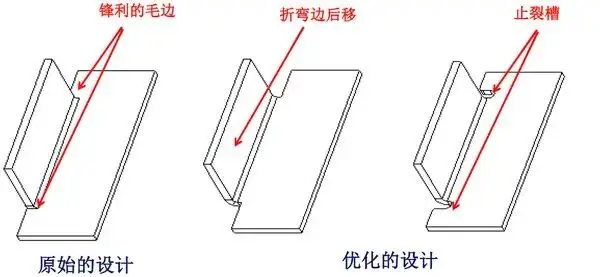

止裂槽设计
用于折弯以及凸包等工序里的止裂槽, 其主要起到的作用是, 防止材料出现撕裂以及变形的情况, 与此同时, 还能减小成形力。止裂槽的宽度应当大于1.5T(此T指的是板厚)。

05 强度提升与成本降低
五大方法提升钣金强度
方法一:避免平板设计
仅仅简单的平板钣金件, 其强度是最差的, 只要稍微有受力的情况发生, 就会随之出现变形, 应当在设计过程当中增添一些诸如折弯、翻边、或者凸包之类的立体特征。

左:平板设计(强度差) 右:增加折边(强度大幅提升)
方法二:添加加强筋
于钣金制成的平面之上, 冲压出呈现凸起状态的加强筋, 此乃是在提升该平面强度方面, 最为有效同时还最为经济的方法当中的一项。
方法三:增加折弯、翻边或反折压平
把平板的边缘进行折弯操作, 或者开展翻边处理, 能够明显提升边缘的刚度, 还可增大整体的抗变形能力。
方法四:折弯处添加三角加强筋
冲压三角形加强筋于折弯转角部位进行操作, 能够切实有效地提高转角区域的强度, 以及增强其抗变形的能力。

方法五:折弯边自铆或通过拉钉连成一体
把多个呈现折弯形态的边, 借助自铆或者拉钉的方式, 连接成为一个统一的整体框架, 如此能够明显地提升整体的刚度。
五大方法降低钣金成本
1.合理设计钣金形状,提高材料利用率,减少废料
2.在满足功能的前提下,尽量减小钣金件外形尺寸
3.钣金件的外形尽量简单,减少加工工序
4.合理选择零件的装配方式,避免过度设计
5.合理利用钣金结构,减少零件数量,降低装配成本

优化排样方式可显著提高材料利用率,直接降低成本

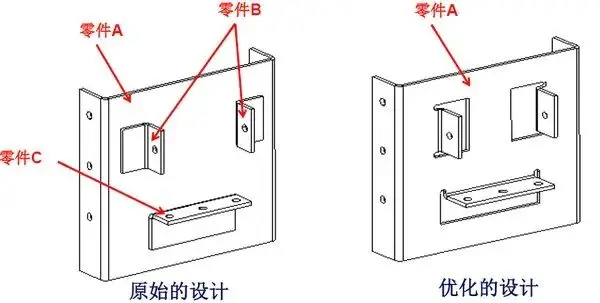

通过巧妙设计将多个零件合并为一个,大幅降低装配成本

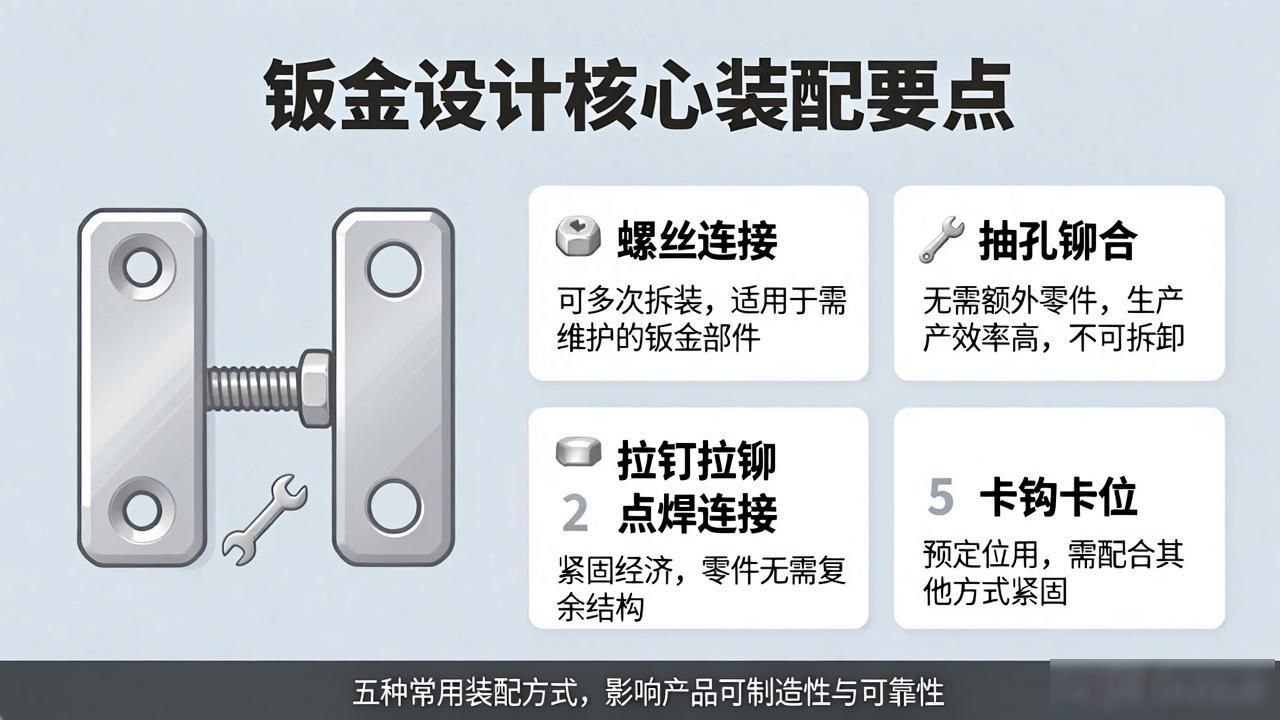

06 五大常用装配方式

直接对产品的可制造性、可靠性以及维修性产生影响的, 是钣金件所作采用的装配方式 , 以下存在着五种最为常用的装配方式。
1. 卡扣装配
存在一种装配方式, 它是卡扣装配, 此方式乃是最为经济的, 也是最为快捷的, 根本无需额外的紧固件, 经常被用于塑料件跟钣金件的连接之处, 或者是钣金件相互之间的快速拆装方面。在进行设计之时, 必须充分考虑卡扣的弹性变形量以及卡合力度。

常见卡扣形式与卡槽形式
2. 拉钉(铆钉)装配
拉钉装配, 是借助专用拉钉枪, 把铆钉拉紧从而实现固定, 它适用于那种不方便从两侧进行操作的场合。其中, 常见的形式有平头拉钉以及圆头拉钉这样子的两种情况。
平头拉钉(左)与圆头拉钉(右)
3. 自铆装配
自铆这种连接方式, 乃借助钣金自身固有材料, 于冲压进程当中, 形成相互锁定之结构, 并不需要额外添加紧固件, 其具备成本低廉、效率较高的特性, 特别适用于两层或者多层钣金之间的连接。
4. 螺钉机械装配
螺钉装配是最传统、最可靠的连接方式,主要有三种形式:
抽牙孔+自攻螺钉:成本低,适合小批量,但连接强度有限
抽牙孔+攻牙+螺钉:连接可靠,可反复拆装
铆合螺母+螺钉:连接强度高,适合受力部位

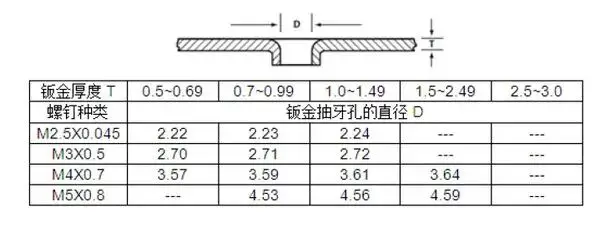

钣金抽牙孔直径对照表(根据板厚和螺钉规格选择)

铆合螺母+螺钉装配示意
5. 焊接
加热至熔点后冷却, 以此把两个分散的钣金件形成牢固接合, 这个过程就是焊接, 而焊接属加工方法。按加热方式区分, 主要分成气焊和电焊这两大类。
气焊:利用气体火焰加热工件和焊丝
电弧焊:利用电弧放电熔接焊条和工件
电阻焊:通过电极放电熔接工件(点焊、缝焊等)

总结
具备卓越性的钣金件设计, 得要于功能需求、工艺可行性以及成本控制之间寻觅到最为理想的平衡点。本文归纳总结出的要点涵盖了钣金设计的关键核心环节:
冲裁避坑:远离尖角、悬臂、不合理孔距
折弯要点:控制高度、半径、方向与干涉
凸包与止裂槽:把握深度、斜度、距离
强度提升:告别平板,善用加强筋和折边
成本控制:简化外形、提高材料利用率
装配方式:按需选择卡扣、拉钉、自铆、螺钉或焊接
掌握这些要点,你的钣金设计水平将迈上一个新台阶!
