焊接基本符号大全

表示着在图样之上标注焊接方式、焊缝形态以及焊缝尺寸等技术方面内容的符号是焊接符号, 它是由焊缝符号、指引线、焊缝尺寸符号构成的。下面为你详尽介绍各类焊接符号图标:

焊缝符号

1. 基本符号

指明焊缝横断面形状的符号, 基本符号以及辅助符号于图纸之上以粗实线来绘制, 引出线则用细实线绘制。常见的基本符号如下:

| 符号 | 焊缝名称 | 示意图 |

| I | I形焊缝 | I形焊缝 |

| V | V形焊缝 | V形焊缝 |

| Y | 带钝边V形焊缝 | 带钝边V形焊缝 |

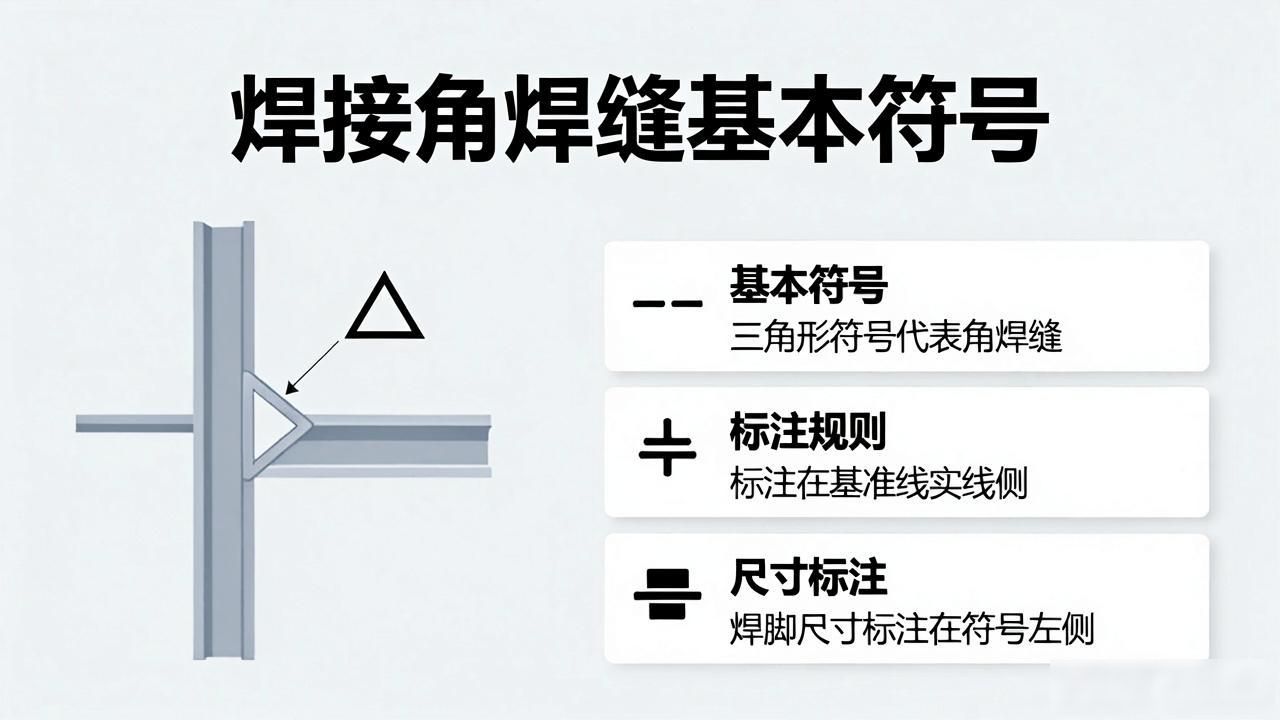

| 角焊缝符号 | 角焊缝 | 角焊缝 |

| 封底焊缝符号 | 封底焊缝 | 封底焊缝 |

2. 辅助符号

用于用以传达焊缝表面形状特征的标记, 通常情形下, 并不需要精准地阐明焊缝的表面形状, 故而辅助标记常常不予以标明着, 辅助标记具备三种, 分别呈现为:

表示焊缝表面平齐的符号。

表示焊缝表面凹陷的符号。

表示焊缝表面凸起的符号。

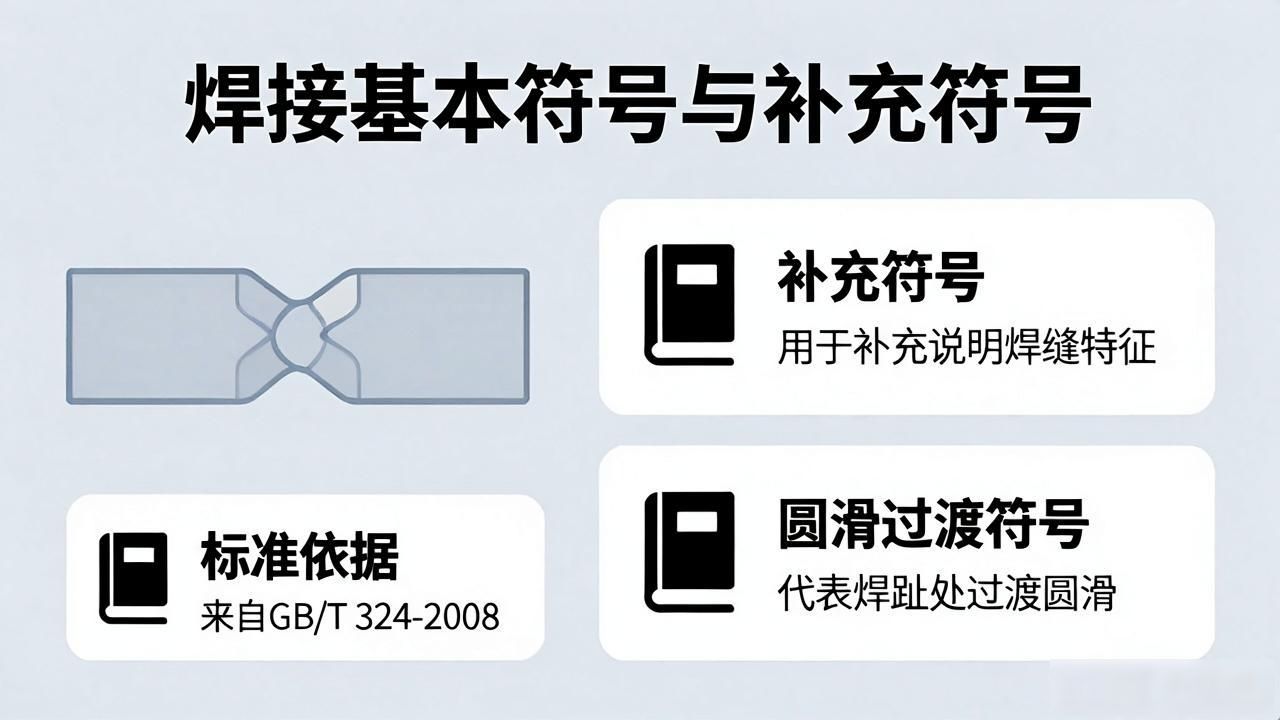

3. 补充符号

用以补充说明焊缝某些特征而采用的符号, 像代表“焊趾处过渡圆滑”的那种补充符号也包含在内。大家能够从标准GB/T 324 – 2008里找到全部的补充符号。

| 符号 | 含义 | 应用示例 |

| 涂黑的圆圈 | 熔透角焊缝 | 画在引出线的转折处 |

有如此一种形式, 它呈现为圆圈形状, 此形状是环绕工作件周围的围焊缝, 该围焊缝需画在引出线的转折之处, 且要对其焊角尺寸K加以标注。

涂黑的三角形旗号, 有现场焊缝, 绘在引出线的转折处。

指引线

它是由箭头线以及基准线组合而成的, 当中基准线, 是由一条实线跟一条虚线共同构成的, 而且它们的线型全部都是细线。还明确做出了相应的具体规定, 如下:

基准线的虚线, 能够画在基准线实线的上侧, 也能够画在基准线实线的下侧, 基准线通常应当和图样的标题栏保持平行, 只是在一些特殊条件之下的时候, 才会与标题栏形成垂直。

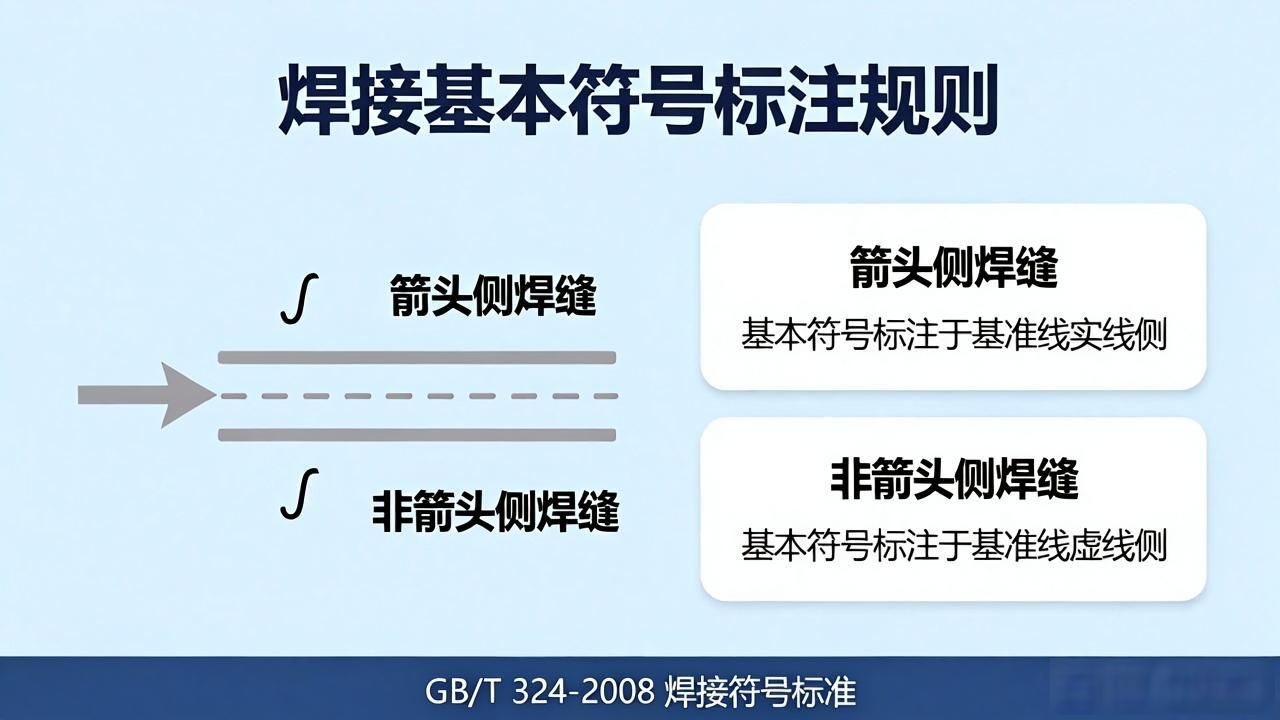

要是焊缝处于接头的箭头那一侧, 那么基本符号会标注于基准线的实线这边；倘若焊缝处位于接头的非箭头这一侧, 那么基本符号会标注在基准线的虚线那边。

当为双面对称焊缝时，基准线可不加虚线。

关于箭头线同焊缝的位置, 通常没特别要求, 然而, 当标注单边形焊缝之际, 箭头线需指向有坡口那一侧的工件。

焊缝尺寸符号

有着表示焊缝形状尺寸功能的符号, 像是焊脚尺寸这个, 还有焊缝宽度那个, 以及焊缝厚度这类等。在对基本符号展开介绍的当儿, 会一并介绍与之相关的焊缝尺寸符号, 以及其选用范围。

焊接方法代号

在焊接结构图的这个样式处, 焊接的方法能够依照国家标准GB 5185 – 85给定的规则, 使用阿拉伯数字去进行表示, 并且标注于指引线的尾部位置。要是属于组合焊接的方法, 那么是可以使用“/”来进行分开的, 左侧所表示的是正面（或者盖面）的焊接方法, 右侧所表示的是背面（或者打底）的焊接方法。举例来说, V形焊缝先是采用钨极氩弧焊来进行打底操作, 随后运用手工电弧焊来进行盖面操作, 这样的话就表示为141/111。常用焊接方法的代号能够去查阅相关标准这份文件。

因没办法直接呈现完整的图标大全, 所以你能够去查阅GB/T 324 – 2008《焊缝符号表示法》, 以及GB 5185 – 85等国家标准文件, 以此获取更为全面、精确的焊接符号图标信息。
