火焰校正方法和技巧

火焰矫正方法和技巧如下：

一、火焰矫正方法。

火焰矫正方法有三种：线状加热法、点状加热法、三角形加热法。

二、火焰矫正技巧。

在翼缘板处在对着纵长焊缝的位置, 采取由中间朝着两端进行线状加热的方式, 如此便可实现矫正弯曲变形的目的。为防止出现弯曲以及扭曲变形的情况, 两条加热带需要同步开展操作。矫正可采用低温矫正或者中温矫正法。这种方法对减少焊接内应力颇为有利, 然而这种方法在纵向展开收缩的过程中会伴随较大程度的横向收缩, 掌握起来难度较大。

先由两人同时操作来执行线状加热, 接着分别加热。三角形的宽度应该不超过板厚的2倍, 那三角形这一形状的底与对应的翼板上的线状加热的宽度是相等的。加热三角形是从顶部起始, 随后从中心朝着两侧扩展, 一层一层地加到直至是到三角形底才停下。加热腹板期间温度不可以太高, 不然会导致出现凹陷变形, 到那时就很难修复了。

火焰矫正的原理：

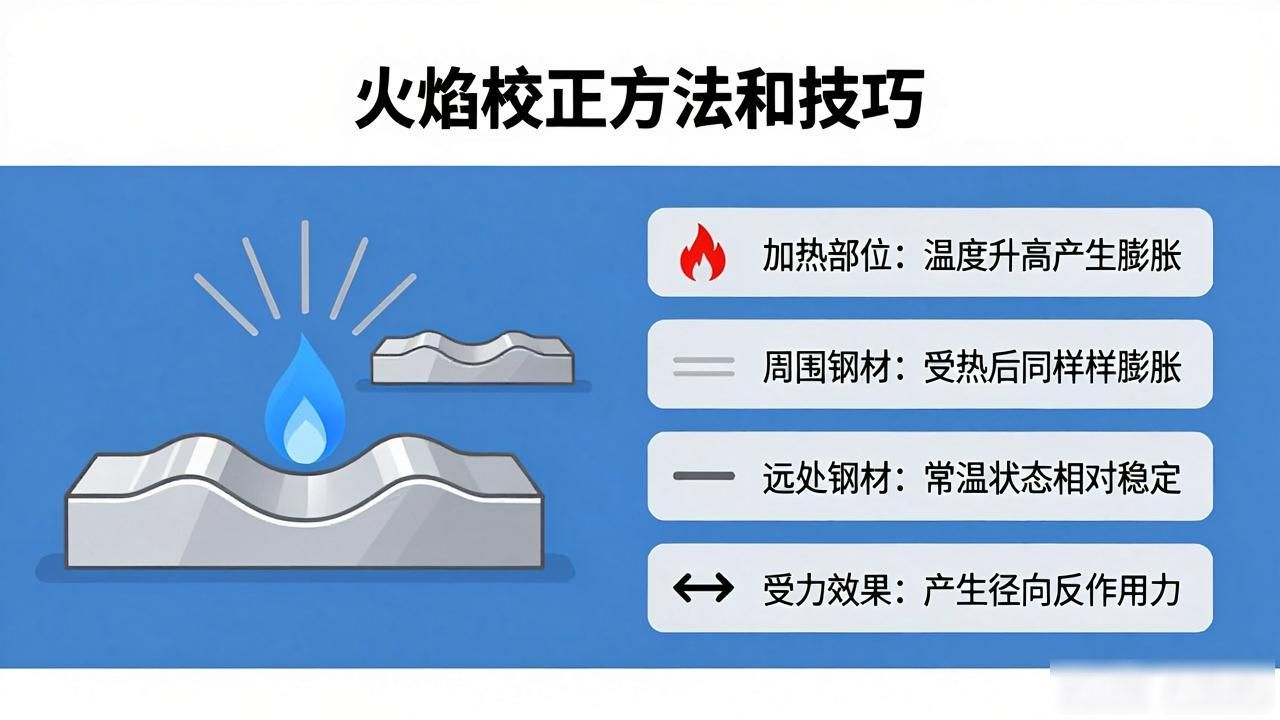

对校正工件变形部位采用火焰加热时, 其加热部位会随着温度升高而膨胀, 附近钢材同样因温度升高而膨胀, 然而周围部位存在大部分钢材处于常温状态, 这些钢材并不膨胀, 它们相对比较稳定, 会对受热部位的膨胀起到阻碍作用, 还会压抑受热部位的膨胀, 进而使得加热部位受到径向反作用力。

温度超过金属屈服点时, 会产生塑性压缩变形, 停止加热, 随着温度降低, 高温下产生的局部压缩变形仍保留, 因冷却产生收缩应力, 其纤维收缩变短, 从而达到校正目的。

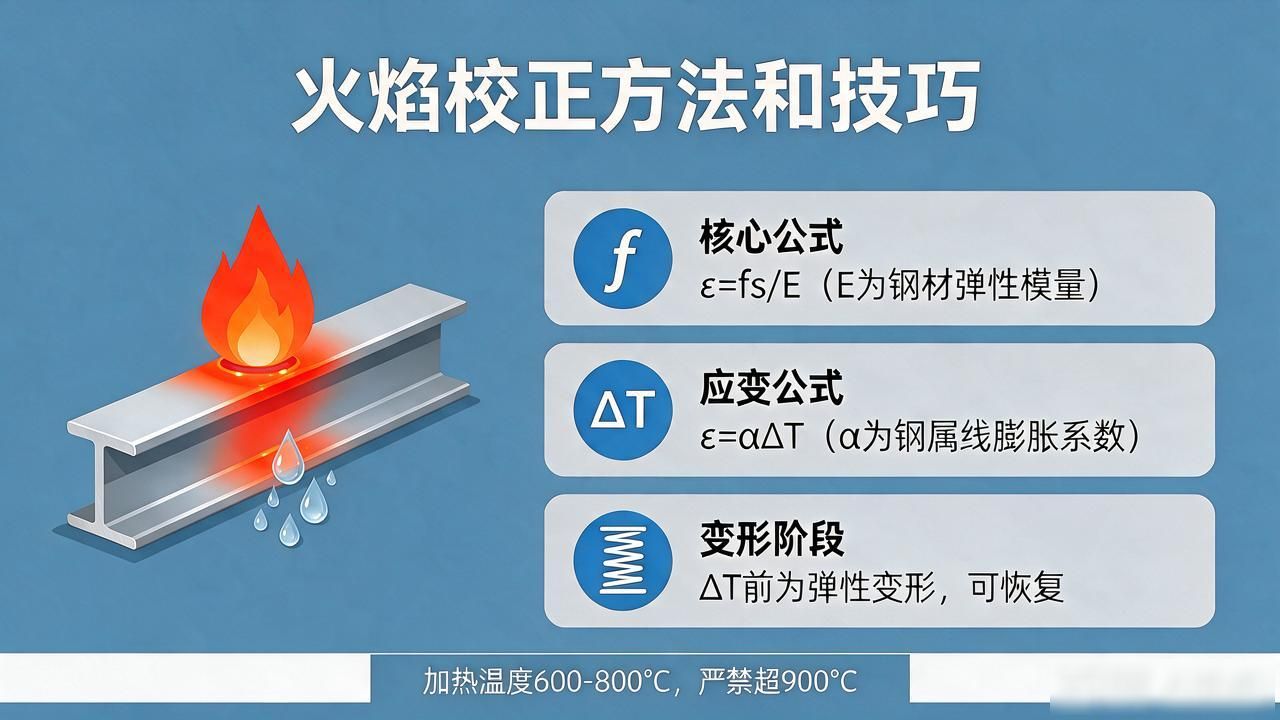

根据虎克定律可得出, e等于fs除以E, 这里面, E是钢材的弹性模量, fs是钢材的屈服强度, 同时也是钢材的应变。并且, 钢材在温度发生变化的时候, 其应变存在下述公式,ε等于αΔT, 其中, a是钢材的线膨胀系数, 跟常温相比较而言, 当温度达到T℃时就会产生塑性变形。在没有达到ΔT之前属于弹性变形, 而且弹性变形是能够恢复的。
