今天给大家讲讲锐角与钝角展开怎么算？

前两日所讲的, 关于90折弯展开的算法方式, 是否存在未曾看过的情况呢? 就在今天, 再次为大家进行一番温习, 使其得以回顾。

首先看第一个图

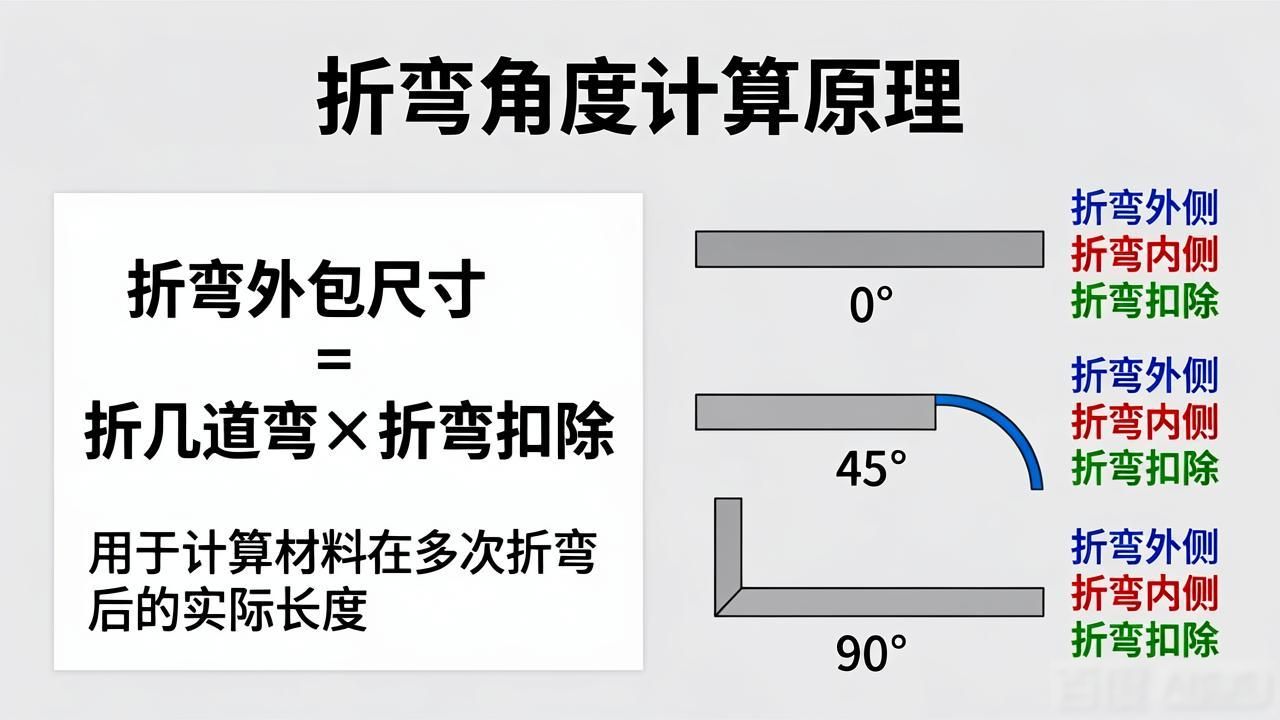

上图折弯外包折弯尺寸100*100 板厚2.0 材料铁板

折弯扣除每个工厂不一样,选用的下槽不同折弯扣除也不一样

下面是6倍板厚下槽的折弯扣除作为参考

1.0扣除1.75

1.2扣除1.95

1.5扣除2.36

2.0扣除3.35

2.5扣除4.2

3.0扣除5.0

4.0扣除6.8

5.0扣除7.8

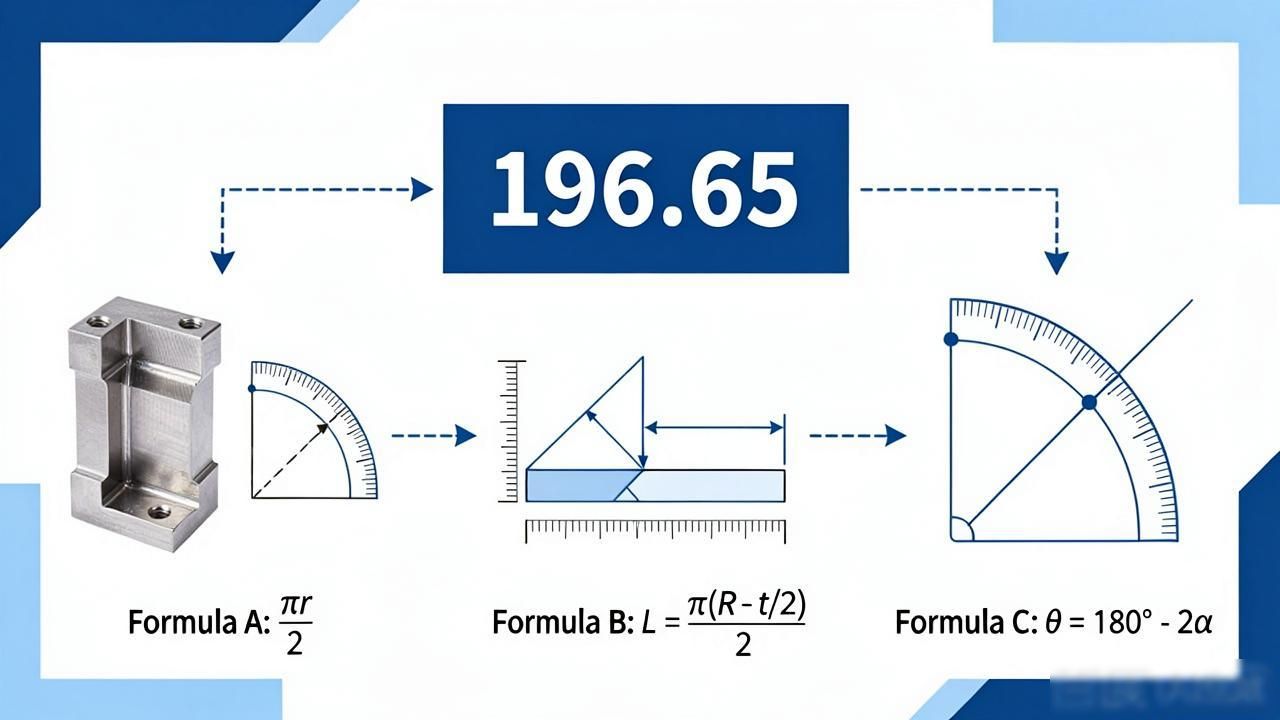

上图的展开L=100+100-3.35=196.65

展开就是折弯外包尺寸减去折几道弯就减去几个折弯扣除

上面90度是以前讲过的，下面来讲讲折弯锐角及钝角展开

看下图

什么是钝角展开L呢, 它是外包折弯尺寸相加减去, （180°减去钝角角度）除以90度, 再乘以相应板厚的折弯扣除。

上图板厚2.0铁板

再看锐角折弯如下图

先瞧瞧这个图，折弯的地方是尖角状, 并且就我们平常常规折弯之后, 折弯那个地方绝不会是尖角, 所以, 在上图里面标注的折弯尺寸137 , 还有111这个数值, 相较于我们正常折弯之后所呈现的尺寸而言，是要更大一些, 故而, 上图理应进行一番修改。

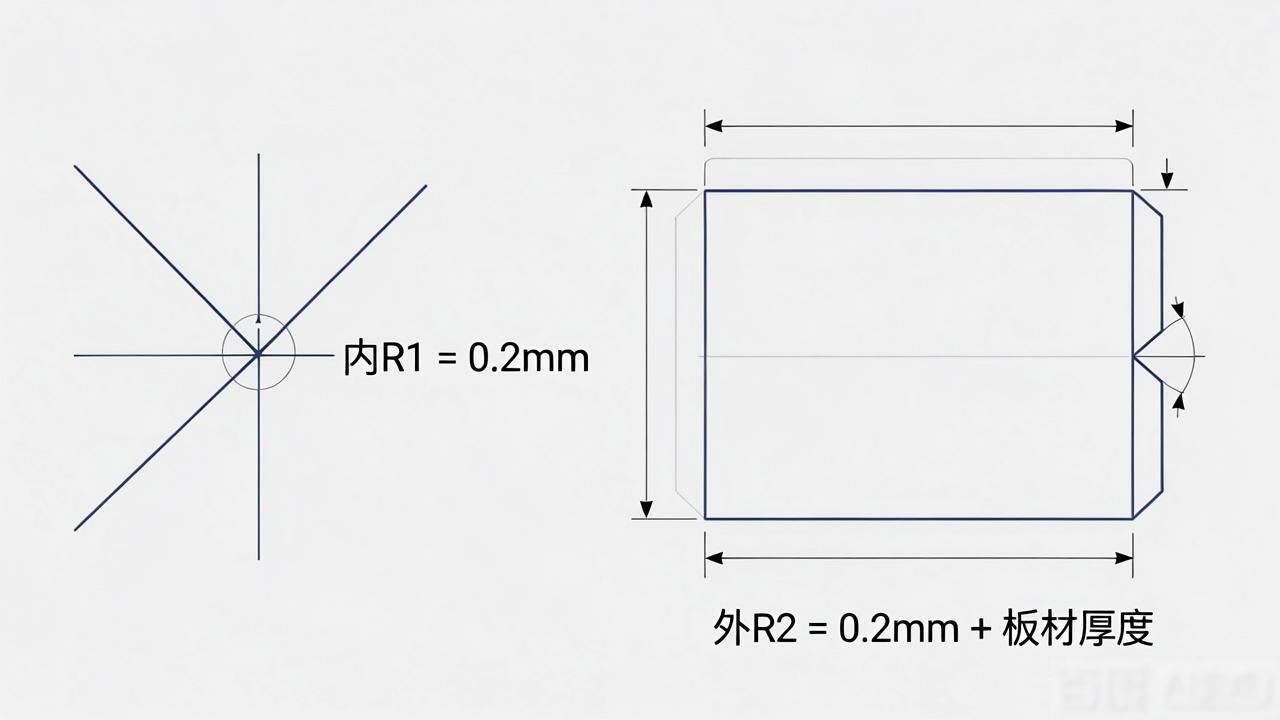

尖角处, 内R1, 我们在做展开时, 设置为0.2, 外R2, 就是0.2加上相应的板厚。

修改后如下图在标注尺寸标注的时候选择外R圆弧的中点

这样进行标注之后, 和原图的折弯尺寸存在不少差异, 要是我们依据原图标注的折弯尺寸去计算展开, 那么相差的数值会太多。

尺寸标注好以后我们来算展开

上图是2mm后铁板

锐角展开时, L的值为外包折弯尺寸相加之和减去, 减去（锐角角度除以90度）得到的结果, 再乘以相应板厚的折弯扣除。

上次提及要给众人讲讲折弯线于展开里怎样绘制了, 今天鉴于时间方面的问题, 先来讲讲一个较为简单的90度折弯之后的折弯线的绘制。

如第一个图

这个图展开后上面我们讲过算出来后是196.65

如下图

折弯线所处的位置, 便是折弯的第一条边所偏移的距离, 其距离S等于折弯尺寸减掉折弯扣除的一半。

S=100-2.35/2=98.825

就是下图黄色线的位置
