用于钣金展开的计算方法, 是钣金加工里一项至关重要的技术。下面来介绍展开计算方法的基本公式, 以及各种情形下的具体计算方式。第一种情况是, 当R等于0, 折弯角θ为90°且T是1.2mm时, 展开长度L等于(A减去T)加上(B减去T)再加上K, 这里的K等于λ乘以π除以2, 而λ等于T除以4, T指的是钣金的厚度。第二种情况是, 当R等于0, θ为90°且T大于或等于1.2mm时, 展开长度L等于(A减去T)加上(B减去T)再加上K, 这里的K等于λ乘以π除以2, 而λ等于T除以3, T指的是钣金的厚度。3. R不等于θ等于90°展开长度L等于(A减去T减去R)加上(B减去T减去R)加上(R加上λ)乘以π除以2, 其中λ依据R的大小有不同变化。当R大于或等于5T时, λ等于T除以2；当1T小于等于R小于5T时, λ等于T除以3；当0R小于t时, λ等于t。4. R等于0θ不等于90°展开长度L=。

A-T*tan(a/2)

B-T*tan(a/2)

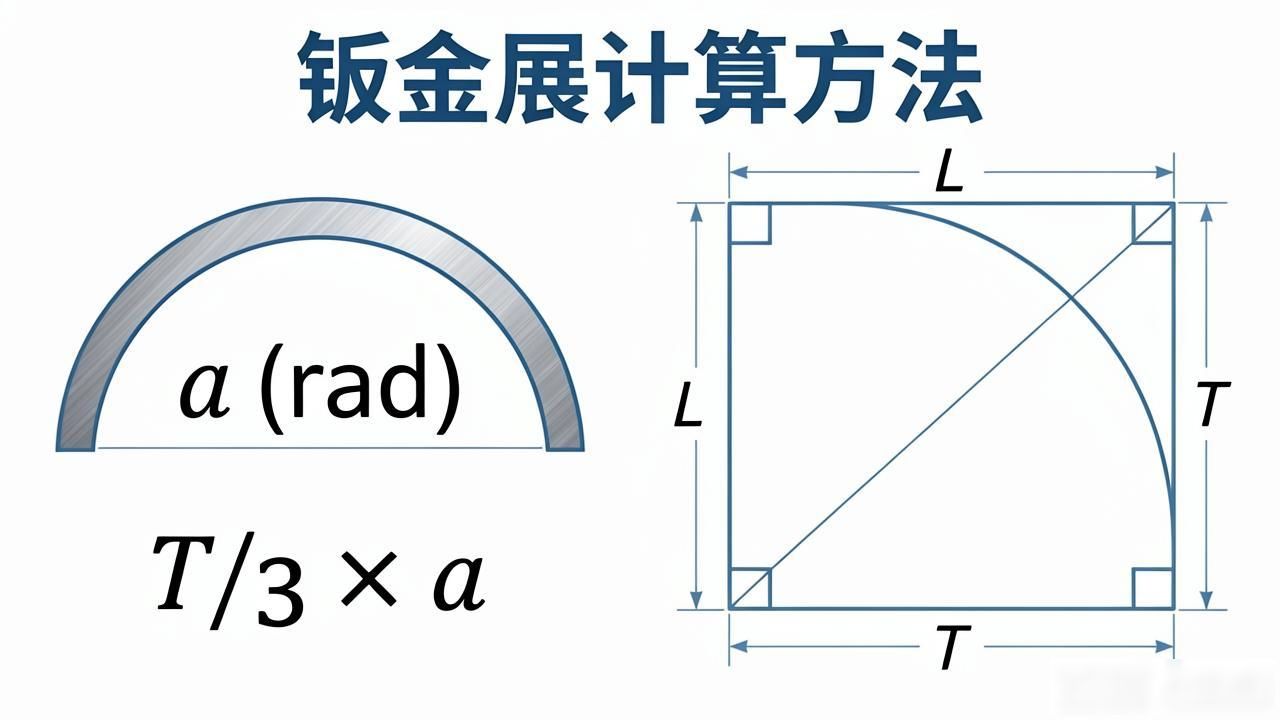

加上, T除以3, 再乘以a, 这里面的a呢, 是弯曲的角度, 其单位是rad。5. R不等于θ, 且θ不等于90°, 展开的长度L等于。

A-(T+R)*tan(a/2)

B-(T+R)*tan(a/2)

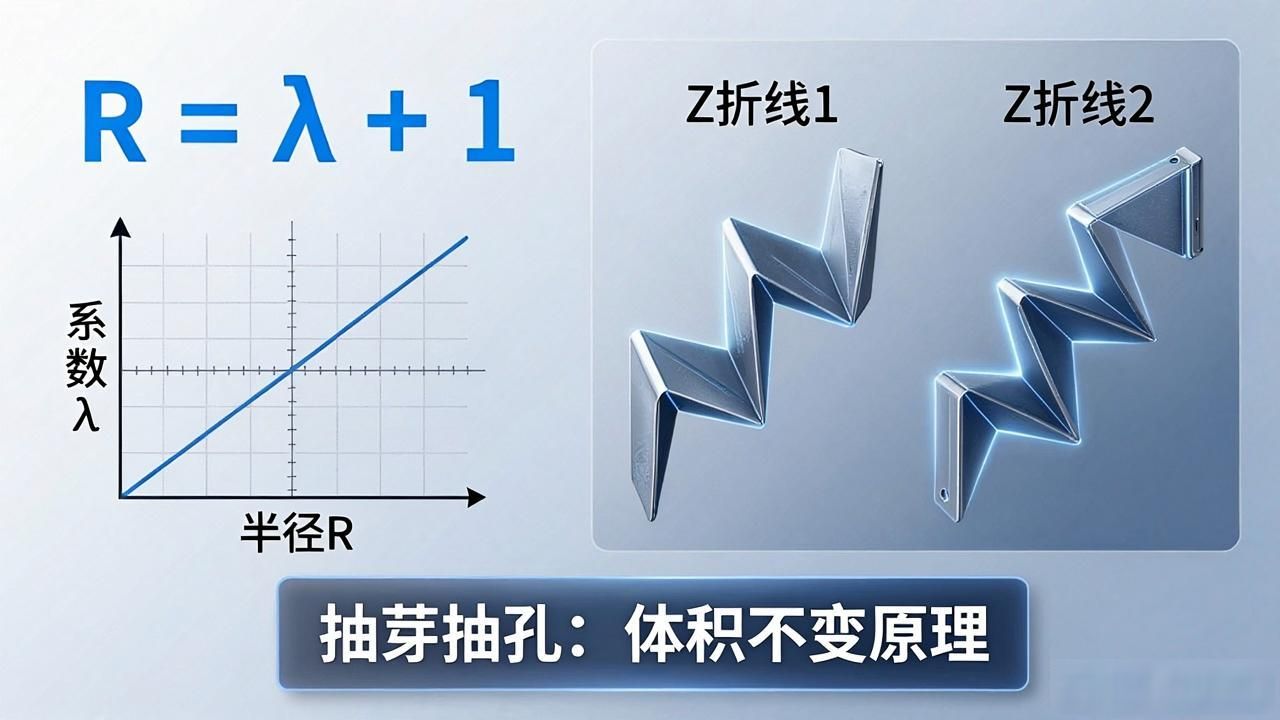

+(R加上λ)乘以a, 其中λ依据R的大小有所不同, 当R大于或等于5T时, λ等于T除以2；当1T小于等于R小于5T时, λ等于T除以3；当0小于R小于t时, λ等于t。6.Z折线1的计算方式需向上级请示, 通常情况下, 当C大于或等于5时, 分两次进行成型, 按照两个90°的折弯来计算, 展开长度L等于A减去T加上C加上B再加上2K。7.Z折线2的计算方式需向上级请示, 一般情况下, 当C小于或等于3T时, 一次成型, 展开长度L等于A减去T加上C加上B再加上K除以2。8. 抽芽抽芽时,孔尺寸计算所依据的原理是体积不变原理, 也就是说, 抽孔之前与抽孔过后的材料体积是保持不变的。通常而言, 抽孔的高度并非很深。
