1、1. 热矫正工艺规范, 目的在于, 凭借针对产品矫正过程的控制以及产品损伤修补过程的把控, 从而保证产品加工质量贴合要求。2. 范围为, 本程序适用于钢结构产品的矫正过程控制以及损伤修补过程控制。3. 职责方面, 3.1生技部负责编制矫正工艺措施以及修补措施。3.2质管部负责矫正过程的质量检验以及监督这项工作。3.3生产班组负责矫正工艺的实施以及质量的控制。4. 参考程序文件, 4.1 是业主文件及图纸, 4.2 为施工过程控制程序, 4.3 是不合格品控制程序, 4.4 是 -2001 钢结构工程施工质量验收规范, 5. 是程序, 5.1 中矫正分成机械矫正和火焰矫正这两种方法, 5.1.1 是机械校正, 5.1.1.1 里机械矫正运用矫正机、压力机、千斤顶以及自制的螺旋丝杠等方式, 也可以。
2、采取锤击形式, 然而矫正之际不准直接锤击, 得有诸如垫板之类的保护举措；机械矫正之前, 要把构件上的所有杂物清扫干净, 将和压辊相接触的焊缝焊点修磨得平整；碳素结构钢处于环境温度低于零下十六、低合金结构钢处于环境温度低于零下十二的时候, 不应该开展冷矫正以及冷弯曲；焊接H型钢的机械校正办法主要是矫正翼缘板的角变形, 在专门的翼缘矫正机上, 借助机械力进行反复的强制性校正, 直至角变形量契合标准才算完。翼缘板厚度要是超过了30mm, 通常会要求进行往返若干次校正, 每次校正量为12mm。机械校正的当口, 还能够采用压力机依照构件实际变形状况直接校正。焊接H型钢的矫正原理图是这样的: 5.1.2火焰矫正, 5.1.2.1火焰矫正之际, 一般会使用氧气以及已炔。
3、或是丙烷这种气体, 工具通常会用到矫正专门使用的等压式焊炬, 5.1.2.2对于变形的热矫正大多采用中性氧化焰, 也就是氧气与乙炔的体积比为L等于1.1至1.4, 要是想要让钢材产生均匀收缩进而达到矫正变形的目的, 一般能够采用L等于1.1至1.2的中性焰, 要是想要借助钢材沿厚度方向温度分布不均匀进而产生不均匀收缩来达成矫正变形的目的之时, 可以采用L等于1.3至1.4的氧化焰较快地去加热钢材表面, 中性焰适宜矫正厚的钢板, 对于10mm以下的钢板则需要采用氧化焰。5.对于厚度处于30mm以上的钢板, 采用碳化焰（L1）进行缓慢加热, 借此逐渐达成“烤透”钢板的目的, 防止出现钢板表面温度颇高然而内部温度却相对较低的这种现象发生。低碳钢以及低合金钢在火焰加热矫正之时, 进行加热。
4、温度不该超出900, 低合金钢于火焰加热矫正后要自然冷却, 矫正温度得恰当, 要尽力不让钢材受不利影响, 还要尽力提升矫正变形的效率, 对于低碳钢热矫正时, 加热温度不宜高于780, 对于低合金钢热矫正时, 其温度定在720左右, 对于经过热处理的钢材, 原则上不许进行热矫正, 因为加热矫正后会失去热处理的作用, 必须加热矫正时, 其温度控制在600左右, 最高不该超过650。5.1.2.5于火焰矫正而言, 需依据构件的变形情形, 来确定加热的方位以及加热的先后顺序；火焰矫正之际, 加热的温度不适宜过高, 过高的情况会致使金属变得脆弱、对冲击韧性产生影响, 加热温度应当调控在900以下, 最低的温度能够达到300左右。5.1.2.6针对热矫正呈现出的高温, 要进行严谨的把控, 除借助颜色加以辨识之外。
5、矫正人员必须得运用红外线测温仪来展开监测工作, 且在这过程中质管部质检员应当时不时地针对现场矫正温度去实施监督检查。咱们来看啊, 钢材表面存在着不同的颜色以及与之相对应的温度情况, 具体是这样的, 比如深褐红色对应的是某个温度, 樱红色对应的又是另一个温度, 褐红色、淡樱红色、暗樱红色、亮樱红色、深樱红色、桔黄色也一一对应着各自的相应温度数值。另外要说的是, 对于热矫正这一操作情况, 在同一部位所开展的加热矫正通常是不能超过 2 次的, 要把钢材加热到合适那个温度才行。5.1.2.7热矫正方法, 热矫正方法包含点状加热、线状加热、三角加热。a这种点状加热, 主要是借助加热圆点的收缩, 以此来达成矫正变形的目的, 通常用于矫正板料凹凸变形、折皱变形和圆管的弯曲变形。b线状加热, 线状加热又能够被区分为直线加热、环形线加。

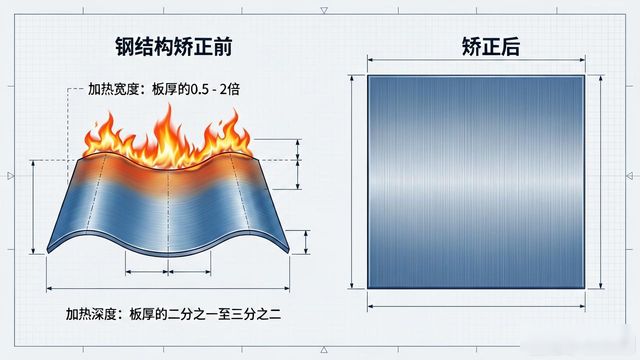

6、存在热、曲线加热这三种基本形式, 线状加热常运用氧化焰, 致使钢板在厚度方向上温度分布并不均匀, 当横向收缩时, 构件会产生角变形, 籍此达成矫正原角变形的目的, 线状加热的宽度不适宜太大, 通常选取板厚的0.5 倍至 2 倍左右, 加热钢板的深度为板厚的二分之一至三分之二, 此加热法主要用以矫正角变形, 还运用于弯曲变形、畸变形、扭曲变形等矫正。在加热线那儿的钢材, 处于冷却进程里, 它的横向收缩比纵向收缩大, 故而也能够用中性焰慢慢地加热钢材, 让加热深度尽可能加大, 借助钢材横向上的平均收缩来矫正变形, 加热带越宽, 横向伸缩就越厉害, 不过为了确保矫正的综合质量, 对于中等厚度的钢板, 基本上不要超过15mm。几种常见线性加热的加热示意图如下: （1）折皱变形热矫正平行线加热三角形加热上。
7、图示呈现的是钢板跟两条加劲肋完成焊接后于边缘出现的折皱变形情况, 通常会运用中性焰借助平行线法或者三角形法来进行加热矫正, 要是对两种方法予以综合矫正的话, 效果将会更佳。平行线加热的位置如同图示, 需从凸起的两侧朝着最高处逐步围拢, 不可以先从凸起的最高处开始加热。加热的深度等同于板的厚度, 加热线的线宽以及线距是依据变形状况和板厚来确定的, 一般线宽选取一定数值, 线距大约为80mm, 加热线的长度同样要视折皱变形的范围以及图中a的尺寸来定, 一般是a/3a/2。就折皱变形相对较小的构件而言, 常常会把平行线加热法当作主流方式，而针对折皱变形较为大的构件来讲, 那么就要将三角形加热法看做主要方式, 三角形加热所处的位置同样得选在凸起的两边, 加热的程度是板的厚度, 折皱变形通常大多出现在更薄的钢板当中, 不适宜予以采用。
8、要加热大三角形时, 通常会采用等腰三角形, 这个等腰三角形的顶角是30, 腰长大概在80mm左右, 要是只用三角形这一种加热办法, 那么三角形的顶角能够适当变小, 腰长能够适当加大, 三角形的布置得均匀, 一次数量不要太多, 像是每1m范围里1至3个是比较合适的, 要是一次矫正没办法完成, 那就可以再酌情进行增加。（2）为矫正 T 字梁焊接后翼板产生的角变形热, 加热线加热位置于翼板腹板, 如上图所示。矫正操作时, 采用氧化焰, 在翼板凸面且与焊缝相对应之处, 进行线状加热。加热深度为板厚度的 1/2 至 2/3。加热线宽度通常取翼板厚度的 0.5 至 2 倍。若一次矫正未达成, 可再次实施矫正。如此这般的线状加热, 冷却之后, 能让翼板在厚度方向, 产生不均匀的横向收缩, 进而使得原有的角变形得以矫正。厚板的。
9、均匀弯曲热矫正, 厚板在板面以外出现均匀弯曲变形, 情况如图所示, 其矫正方法和之前角变形的方法大致相同, 用氧化焰在线状加热弯起的凸面最高点附近, 加热深度是板厚的1/22/3, 加热线宽度为板厚的0.52倍, 倘若一次加热矫正不好, 可在两侧附近接着加热, 不过加热线宽度要渐渐缩小免得矫正过量。对于受热线（4）影响而发生畸变形的热矫正加热线, 箱形构件畸变形示意图如图所示, 原本是矩形的箱形断面变成了平行四边形。从实际操作环节来看, 端断面BACD出现变形情形之后, 其中的A以及C原本所呈现的直角状态转变成为了钝角, 而B和D却相应地变成了锐角, 对角线是BDAC这种形式了。在对其实施矫正操作的时候, 要借助氧化焰针对箱体四条棱处的腹板进行加热处理, 其中转变为锐角状态的、就像是图里面标号为B、D的部分, 在箱体的外侧进行加热, 变为钝角的、像图里面所显示为A、C的, 要在箱体的内侧进行加热, 加热线。
10、在焊缝边缘的附近之处, 宽度通常是腹板厚度的一点五倍, 深度是腹板厚度的二分之一或者三分之二, 长度是构件变形部分的全部长度。在对腹板进行加热以后, 要是还有变形情况, 还能够在箱体内侧以及外侧进行线状的加热盖板, 其遵循的原则跟加热腹板的加热线是一样的。（5）板件扭曲热矫正就如同图示这样, 是板条AB、CD扭曲变形的示意性图形, 要是把它放置在平台上面, 那么A点和C点会向上翘起。进行矫正时, 采用氧化焰, 在凸面开展线状加热, 加热线跟板条长边所成夹角, 通常是45℃（方向如同图示）, 加热线的宽度, 大概是板条厚度的1至2倍, 加热深度为板条厚度的1/2至2/3, 矫正从板条中部起始, 朝着两端逐步推进。这种方法的原理在于, 让板条冷却之后产生新的角变形, 能够跟原有的扭曲变形相互抵消, 不过可能会残留如同图示的弯曲变形, 此时可用三角加热法再次进行。

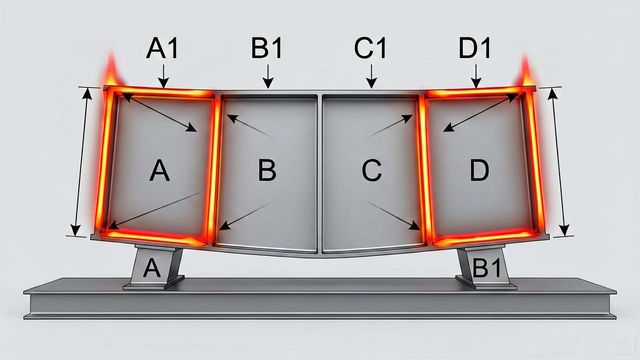

11、进行一步矫正弯曲变形, 于矫正扭曲变形之际, 要是加热一次矫正无法达成, 能够再次加热矫正, 然而需要留意, 加热线所处位置不可重复, 加热线（6）箱形构件的扭曲加热线如所展现的那般是箱形构件A、B、C、D, A1、B1、C1、D1扭曲变形示意状况 , 要是把这放置于平台之上, 那么A和B1点会向上翘起 , 矫正之时, 在腹板B、B1、C1、C外侧运用氧化焰线状加热, 加热线的方向如同所呈现的样子, 矫正是从腹板的两端起始逐步朝着中间开展的。加热线宽度是腹板厚度的十二倍, 加热深度是腹板厚度的二十二分之一又三分之二。在箱形构件上板D、C、C1、D1外侧, 也用氧化焰线状加热矫正, 加热线方向如图示, 加热线宽度与加热深度和腹板相同。同时, 还要按同样原则和方法对腹板A、A1、D1、。
12、D以及盖板A、B、B1、A1进行加热矫正。因导致箱形构件扭曲变形的因素繁杂众多, 故经上述矫正之后, 或许依旧存有或者新生一些别的变形, 能够再依据具体情形进一步予以矫正。上述所讲的是针对几种基本形式的变形通常运用的加热矫正办法, 而在实际生产当中, 不但有单一形式的变形, 更为多见的是存有两种或者两种以上形式的综合变形, 对于这些复杂变形, 要依照具体情况采用适宜的方法进行加热矫正, 其原则与步骤见热矫正的步骤。热矫正变形之际, 由若干名工人一同操作, 能够收获较好的成效, 对于有相互抑制的零件构成的构件而言, 在矫正之时更应当由若干名工人彼此协作, 于同一时刻从相应的位置施以加热矫正。部分变形较为严重, 刚性颇为大的构件, 仅仅依靠热矫正存在困难的时候, 也还能够同时借由外力予以辅佐, 借助辅助工具, 在构件。
13、在适当部位, 运用拉、压、撑、顶、打这些方法, 或者把构件某部位来垫起, 亦或是使其悬空, 如此促使构件变形能够得以矫正。需要留意的是, 绝对不可以用力过重, 以至于损伤构件。还应当尽力防止矫枉过正这种现象出现。三角加热通常是等腰三角形, 较多用于矫正弯曲变形。在弯曲构件的凸侧实施加热, 三角形的底边处于弯曲面凸侧边缘, 顶点位于弯曲面的凹侧, 顶角一般是30到60, 其大小依据构件尺寸以及变形的具体情形来定。这般的一种加热方式针对钢板处在其厚度方向时, 有着均匀收缩的要求, 所以加热的深度应当是钢板的整个厚度, 适宜采用中性焰。鉴于三角形加热的面积比较大, 于是收缩量同样较大, 所以常常被用于矫正多种型材以及厚度较大同时刚性较强构件出现的弯曲、变形情况, 有时还用来矫正折皱变形以及翘曲变形这几种常见的情况, 三角加热的加热示意图如下: (1)板条。
14、针对马刀形弯曲这种在板平面内的弯曲变形且通常被称作马刀形弯曲的情况, 进行热矫正时, 是对三角形的水平收缩矫正, 于弯曲的凸面开展加热, 常用中性焰在弯曲的凸侧实施三角形加热来矫正, 加热的深度等同于板厚, 三角形分布需与变形相适配，一般而言板条中部适当多些, 每米范围有1至2个, 端部逐渐变少, 三角形大小依据板条尺寸以及变形的具体情形来决定, 一般其腰长为板条宽度的1/3左右。（2）对型钢弯曲变形而言, 通常采用三角形加热法矫正, 如图所示为角钢弯曲变形示意图。型钢弯曲若向任一方向进行弯曲, 三角形顶点需处于弯曲凹面的一侧, 底边则位于弯曲凸面一侧的边缘位置, 采用中性焰加热方式, 加热深度为翼缘的厚度。一般情况下, 在型钢中部三角形布置要适当多一些, 而在端部。
15、不是多些, 而是得看变形的具体情形来确定数量, 加热三角形的大小是要靠变形的程度来定的, 通常三角形的高度是型钢宽度的比例数值为五分之一至三分之二。（3）T形钢以及箱型件弯曲处的热矫正, 是用三角形加热的方式, 就像上图(a)所展示的那样, 是T形构件焊完之后出现的上拱弯曲变形, 矫正的法子参考 型钢弯曲的办法，采用三角形加热法对竖板进行加热矫正就行。圖（b）呈箱形構件所產生的上拱彎曲變形, 矯正之時可運用中性焰在上蓋板進行線狀加熱, 加熱深度乃上蓋板的厚度, 加熱帶的寬度约為上蓋板厚度的2倍。與此同時於兩腹板上方展開三角形加熱, 加熱最適宜在有隔板之處開展，用以提升矯正效率以及質量, 加熱深度為腹板厚度, 加熱三角形的高度可選取腹板高度的1/6──2/5。加熱一次倘若矯正未成功, 尚可再次持續加熱。5.1。

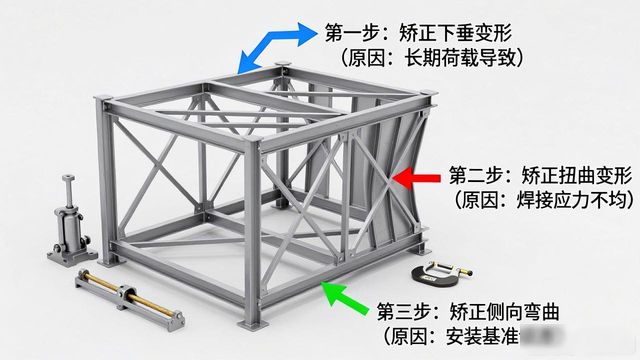

16、二点八热矫正的程序, a.针对变形对变形构件展开分析与调查, 尤其是针对复杂构件的综合性变形, 更需予以重视。首先, 把构件放置于平台之上, 明晰构件主要产生了哪些基本形式的变形, 留意剖析是临时的弹性变形, 还是永久性的塑性变形, 对于体型较大且刚性较弱的构件运用足够的支撑点, 同时要考量日照、温度等因素对变形带来的影响, 避免造成假象。其次，剖析引发变形的原因, 唯有明确了缘由, 才便于进行矫正。此外, 需对变形量实施测量工作, 达成心中存有“数”的状态, 这是由于仅仅依靠视觉予以判断极易致使错觉产生, 从而为矫正带来麻烦, 带来不便感受。在针对某一构件的变形已然拥有清晰认知之后, 需依据变形的实际情形确定适宜的矫正顺序, 一般而言遵循的原则是: 要是针对某一种变形加以矫正, 能够让其他的变形。
17、有一种情况, 它朝着简化以及明确的方向发展, 如此一来, 或许能够削减在对其他变形予以矫正之际所产生的约束力, 这样子的话, 应当先对这种变形展开矫正, 当然咯, 最先进行矫正的那种变形, 同样不应该遭受其他变形格外大的约束力。不然的话, 那就得在之后对这种变形实施矫正, 构件的各个部分一直都是相互牵连并且相互制约的, 打个比方说, 最初着手矫正的第一种变形, 在矫正完成之后有可能会致使尚未矫正的第二种变形的约束力有所降低, 然而当第一种变形矫正到某种程度之后, 极有可能又会受到第二种变形的限制, 在这时就应当暂且搁置第一种变形, 转而对第二种变形进行矫正。一般来讲了, 大概率不会先把一种变形完整地矫正完毕之后再去做其他变形的矫正行为。应当将矫正变形视为一个整体性的工作体系, 不可以进行简单的、机械性的操作。比如说箱形构件在了设个情况之下, 要是它既有出现扭曲变形的状况了, 又存在朝着一侧弯曲的旁弯变形势态时, 那就应当优先矫正扭曲变形势所形成的情况随后进行矫正旁弯变形成果的行为之事。不然的话, 倘若先进行矫正了其他的部分情况了。
18、存在正旁弯, 由于有扭曲出现, 所以矫正起来比较困难, 就算旁弯被矫正过来了, 在矫正扭曲期间, 又会出现新的旁弯。又如, T字构件焊接后通常会发生角变形以及上拱变形, 偶尔还会出现旁弯, 综合考量, 矫正的依次顺序是先矫正角变形, 接着矫正上拱弯曲变形, 最后矫正旁弯变形。当然, 最终矫正旁弯变形后可能会再次引发一些上拱和别的变形。一般来讲, 变形不会过大, 再进行一次矫正就行。当构件同时出现整体变形以及局部变形之时, 原则上说应当首先对整体变形进行矫正, 而后才能矫正局部变形其中的后桥正局部变形。当然, 倘若一开始就矫正局部变形, 确实对整体的矫正有着显著有利情况的时候、应当先是矫正局部变形。像对于角变形这种属于局部变形的情况、一般都是先对其进行矫正处理, 凹凸变形往往是留在了最后才去做那个矫正, 折皱变形能够依据具体的情况、或者先做或者之后再做矫正出现的例子都是已经存在的。 c.继而确定加热的部。
19、位置以及方位对于热效果而言, 存在着较多的影响因素, 加热所处的位置, 乃是其中最为主要的因素当中的一个, 不一样的加热位置, 能够矫正不一样的变形, 要是加热位置不妥当, 不仅无法达成预期的目的, 并且有的时候还会收获相反的结果。通常能够依据以上所说的原则方法, 针对不一样的变形构件去决定具体的加热位置以及矫正方法。要尽可能防止于同一地方反反复复地进行加热, 如若不然, 不但会对钢材组织造成不利的作用, 并且矫正效果也会明显地降低, 下面这个式子是在同一位置重复加热矫正时, 加热的次数以及矫正量关系的经验公式。式中: S代表每次重复加热后引发的收缩量；代表初次加热后引发的收缩量；n表示重复加热的次数。在加热位置能够选择的情形下, 要极力避开关键部位而挑选次要部位, 通过这样做能够避免热矫正后引发的新的变形。
20、致使构件关键尺寸或者螺栓孔出现改变, 先前已经提及, 由几名工人于构件的不同部位同时进行加热, 能够极大程度减少彼此之间的制约力, 有益于加热部位冷却后的收缩, 矫正效果会有着极其显著的提升, 针对箱形钢结构的整体而言, 加热矫正需谨慎从事, 矫正工作量越少为佳, 以免引发难以有效处理的后果, d.依据被矫结构的材质情形, 变形部位钢材的厚度, 并结合构件变形的具体状况, 来确定所采用的火焰, 还有钢材加热的温度, 加热温度应当控制在620以下。e.准备好热矫正的相关准备工作, 热矫正的准备工作重点在于, 检查所需用到的设备, 看设备是否合乎规定, 检查所需用到的工具, 看工具是否合乎规定, 检查所需用到的气体, 以此来验证各项准备工作是否具备矫正的条件, 查看减压器有无故障, 查看压力表是否准确, 查看瓶阀是否存在漏气情况, 查看焊矩有无漏气以及堵塞现象, 查看氧气和乙炔气的压力是否合适。
21、对于测温用品以及辅助工具, 其是否齐全等情况。5.3 涉及矫正及修整, 5.3.1 当进行热矫正时, 需要检测钢材的加热温度, 要保证温度符合标准所要求的情况, 防止矫正过量出现 , 在矫正一次之后, 要留意观察矫正所达成的效果。5.3.2 热矫正所产生的效果, 必须等待构件完全冷却之后, 才能够进行检查。5.3.3 针对热矫正较难达成的构件, 应当与机械矫正相互配合来开展矫正。5.对于矫正过程里出现的凹面或者损伤, 划痕深度超越标准的部位, 由生产技术部依照标准制订相应的措施, 并且由质管部按照修补措施的要求对班组开展指导监督以及检查。采用焊接修补时, 班组应当严格执行我厂的焊接工艺规程以及焊接程序。热矫正不合格品依据不合品控制程序里的有关规定予以处理。矫正后的检查, 热矫正的变形构件或者零件, 要等到完全冷却之后才能够进行检查和测量。5.4.2检查是在平台之上开展的, 借助大平尺、直角尺、粉线、塞规、钢尺、水平仪、经纬仪这些测量用具以及量具, 依据各部尺寸的要求来实施检查。5.4.3经过矫正的钢材表面, 不应该存在明显的凹面情况或者损伤, 划痕的深度不可以大于0.5mm, 并且不应该大于该钢材厚度负允许偏差的二分之一。5.4.3钢板矫正之后的允许偏差如下表所示: 项目为允许偏差；钢板的局部平面度（在1m范围之内） 5.4.4 H型钢、T型钢、箱型件的旁弯、弯曲、扭曲要符合各项目的标准规定。
