钣金展开放样的一般步骤是什么

钣金展开放样的一般步骤是什么

摘要

将三维的钣金零件“摊平”成二维平面图形的这个过程, 被称作钣金展开放样, 它与零件加工精度以及生产效率直接相关联。不管是采用手工放样的方式, 还是运用软件放样的手段, 其核心步骤都是离不开识图分析、尺寸处理、方法选择、绘图制作、样板检验这五大环节的。好比忽略中性层、漏看工艺要求此类新手常常会踩到的坑, 实际上都是能够借助规范步骤来避免的。今天就以“手把手教学”的形式, 把每个步骤都拆解开来, 带领大家从“对图纸能够看懂”到“做出可以使用的样板”, 看完之后就能够开始上手练习。

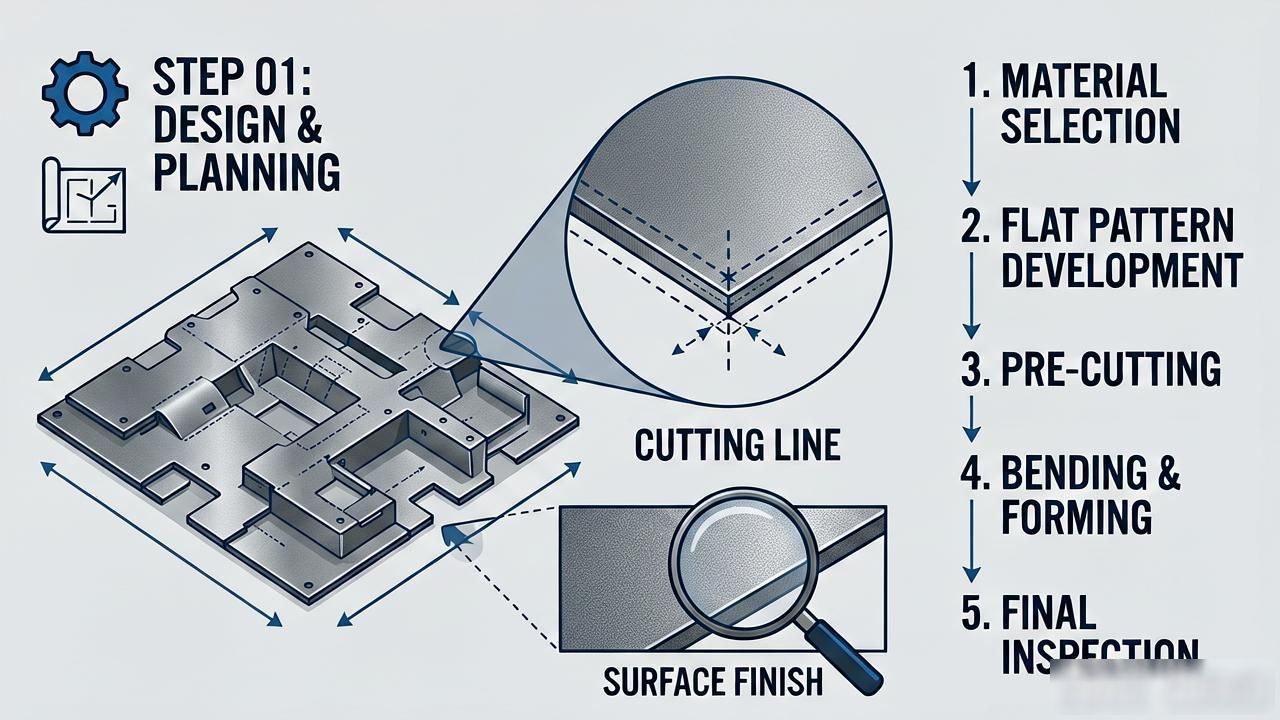

一、第一步：把图纸“吃透”——识图分析是基础

刚开始学习放样那会儿, 我曾带过一名徒弟, 他一拿到图纸便心急火燎地去画展开图, 最终零件弯制出来既歪又扭, 后来经过查找才发觉他连图纸上标注的“折弯方向”都看错了。所以说, 识图分析乃是所有步骤的“地基”, 倘若地基不稳固, 那么后续的一切都将付诸东流。

具体要怎么“吃透”图纸？分三步：

1. 先看“零件长什么样”——明确三维形状

图纸拿到手后, 别急着去计算尺寸, 要先弄明白零件究竟是“直筒”类型, 还是“弯头”类型, 亦或是“锥形”类型, 又或者是“复杂组合件”类型。就拿常见的“直角弯头”来说, 它是两个圆筒相互垂直地相交；而“天圆地方”呢, 是上面呈圆形、下面呈方形的一种过渡件。可以对照图纸画出一个简单的立体草图, 或者找一个类似的实物比划一番, 在心里形成一个“零件长什么样”的概念, 如此这般后面在展开操作时才不会出现偏差。

2. 再抠“关键尺寸”——别漏了工艺要求

图纸之上的尺寸存有两种情形, 其一为外形尺寸, 像那总长、总宽以及高度这般；其二是工艺尺寸, 诸如折弯半径、坡口角度与拼接缝所处位置之类。新手极易忽视工艺尺寸, 举例来讲折弯半径R, 要是图纸标注为R5, 那么在进行展开操作之际就必定得考量此半径对于长度所产生的影响, 不然一旦样板制作完成, 折弯之后的尺寸定会相差一段距离。

此外, 需留意“基准面”, 于图纸之上一般会标明哪一个面是“基准”, 所有的尺寸都是从这个面起始进行计算, 像“以底面作主参照标准进行度量, 高度为100mm”这种情况, 千万不要将基准面弄错, 否则整个构成部件坐落之处皆会出现移位偏差标点符号。

3. 最后想“怎么加工”——提前预判难点

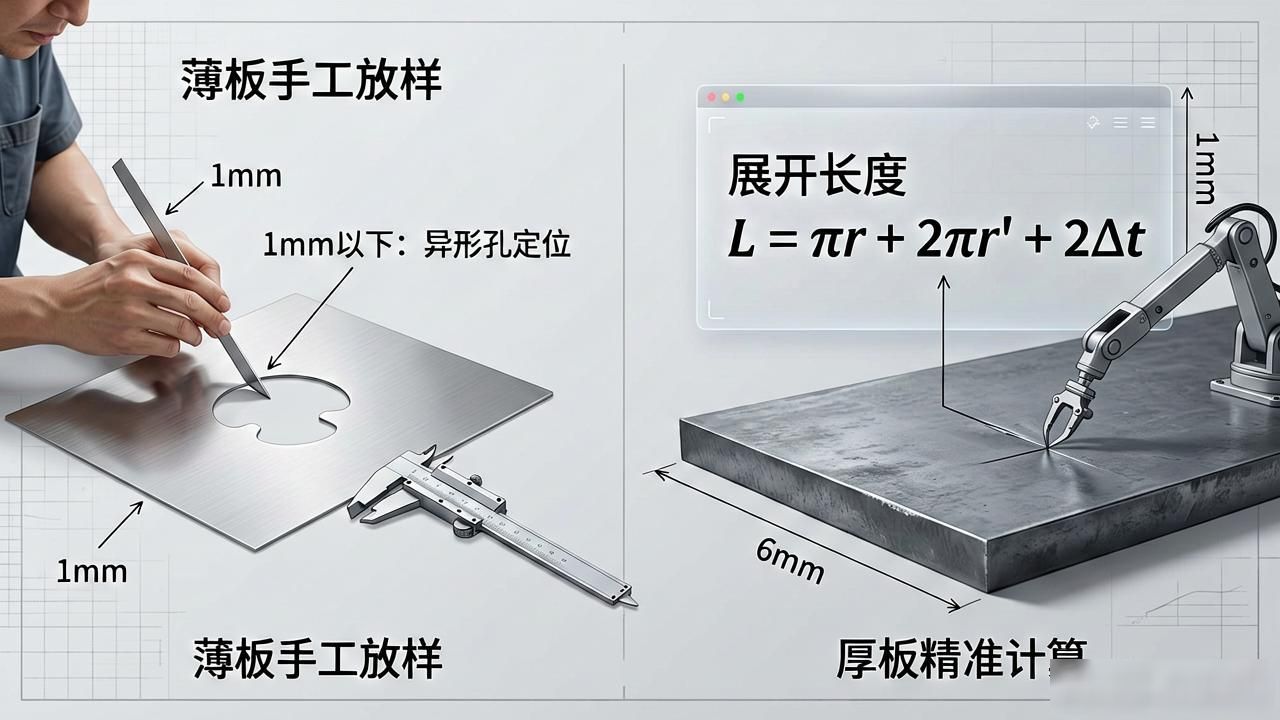

像是零件之上存在着“异形孔”以及“复杂折弯”这种情况, 又或者材料属于“厚板”（像是6mm以上这般）, 诸如此类状况都会对数值的方法产生影响。比如说: 要是属于（1mm以下的）薄板的话, 在进行手工放样期间误差或许不会很大；然而要是属于厚板的话, 那就势必要对中性层展开精准的计算, 不然的话, 一旦展开长度相差了1mm, 在折弯之后就有可能出现无法安装上去的情形了。

二、第二步, 将“三维尺寸”转化为“二维尺寸”, 其中尺寸处理是核心要点。

图纸之上所呈现的尺寸属于三维范畴, 而展开放样之时需将其转变为二维平面方面的尺寸, 在此最为关键的要点是“中性层计算”以及“尺寸补偿”, 此二者同样是新手极易产生头疼之感的所在之处。

1. 什么是“中性层”？——折弯时“不变形”的那一层

于钣金折弯期间, 板材的内侧会遭受到压缩, 其外侧会被进行拉伸, 然而在中间存在着一层, 这层既不会被压缩, 也不会被拉伸, 此层便称做“中性层”。展开的长度实际上就是中性层的长度, 并非是板材的“外皮长度”, 也并非是“内皮长度”。

给出一个事例: 有一块厚度为1mm的钢板, 其折弯半径是R1, 折弯的角度为90（也就是π/2弧度）, 那么中性层半径r等于R加上0.5t（这里的t指的是板厚, 0.5t属于经验系数, 不同的材料、厚度系数有可能不一样, 例如厚板可能取0.4t）。中性层弧长等于π乘以r乘以（折弯角度除以180）, 即3.14乘以(1加上0.5乘以1)乘以(90除以180), 等于3.14乘以1.5乘以0.5, 约等于2.355mm, 再把两个直边长度加起来, 便是总展开长度。

2. 尺寸补偿：别忽略“板厚”和“坡口”

若零件存在焊接需求, 那么坡口尺寸是需要计进到展开图里边的。就好比“V型坡口”这种情况, 板的厚度为10mm, 并且坡口角度是30, 如此一来, 在进行展开的时候, 就得额外多留出“坡口深度”的尺寸，不然在焊接完成之后, 零件的长度将会出现变短的状况。

此外, 呈“咬口连接”状的那种零件呢（像通风管道这一类）, 在展开之际还得预留出咬口所需的余量是那般情况, 平常一般是单边保留5至10毫米这个数量范围, 具体究竟留多少得依据实际的咬口形式而言明的呀（诸如单咬口、联合角咬口这样子）。这么些所谓的“小细节”若遭遗漏了, 那样板制作出来必定是宣告失败状况的。

三、第三步：选对方法事半功倍——放样方法怎么挑？

展开放样方法包含手工放样, 还有CAD放样, 以及专业软件放样, 并不存在所谓“最好”的, 而是仅有“最适合”的。

1. 手工放样：适合简单零件，练手必备

最具传统特性的操作方式是手工放样, 借助直尺、圆规以及量角器于样板纸上进行绘制, 其具备成本低廉、灵活性强、适合新手练手以及适用于小批量、简单形状似直角弯头、等径三通之类零件的优点, 同时存在效率低下、误差偏大特别是针对复杂零件的缺点。

手工放样常用“平行线法”“放射线法”“三角形法”：

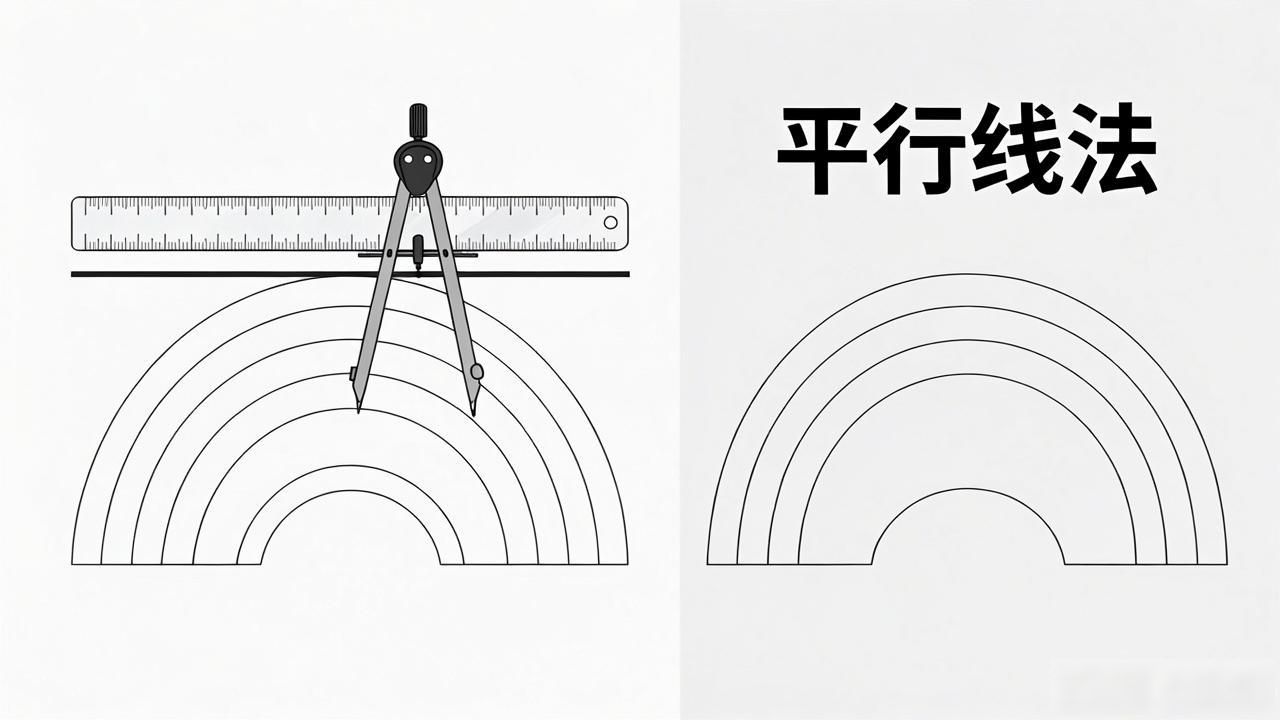

平行线法, 适用于圆柱、棱柱类零件, 像直圆筒这类, 其原理是, 将零件表面划分成诸多平行的素线, 随后把这些素线“平移”至平面上。

放射线法, 适用于圆锥、棱锥类零件, 像漏斗这类, 其原理是, 从顶点开始画放射线, 将圆锥表面划分成三角形, 然后进行展开。

三角形法，适用于类似天圆地方这种复杂曲面, 它要将曲面划分成多个小三角形, 然后逐个进行展开, 之后再予以拼接。

2. CAD放样：效率比手工高，适合中等复杂度零件

使用诸如等软件进行放样, 相较于手工而言速度要快得多, 能够径直标注尺寸, 还可检查误差。其步骤与手工相类似, 仅仅是将“手画”转变为“鼠标画”。举例来说, 绘制直角弯头展开图时, 借助CAD绘好主视图、侧视图, 进而运用“延伸”“修剪”命令绘制展开线, 最终开展尺寸标注, 打印出来便能够当作样板。

3. 专业软件放样：复杂零件首选，精度高

仿若、UG、亦或是专门的钣金软件（诸如、）这般的存在, 能够直接将零件三维模型予以输入, 通过一键就能就此呈现出展开图, 亦能够自动去计算中性层、补偿尺寸, 甚至还可导出数控切割代码。其适用于大批量、复杂类型的零件（例如汽车覆盖件、大型设备外壳此类）, 不过却需要去学习软件操作, 新手的话或许要花费些许时间才可以上手进行操作。

四、第四步：画出“能直接用”的展开图——绘图制作要细致

不论是采取哪一种方式, 总归是要绘出展开图, 当下存在若干“细节”, 这些“细节”对样板能否被采用起着决定性作用:

1. 线条要清晰：实线、虚线、尺寸线别画混

展开图之上, 零件的轮廓线运用粗实线, 折弯线以及接缝线采用细实线, 隐藏的那些线条借助虚线, 尺寸线务必要标注清晰（包含总长、总宽、关键弧度半径等等）。举例而言, 绘制圆筒展开图时, 需要标注“展开长度”（中性层周长）以及“高度”, 并且还要在接缝之处标注“搭接量”（一般为5 – 10mm, 以便于焊接或者咬口）。

2. 留足“加工余量”：别让样板“刚刚好”

展开图的边缘部分是需要留出“切割余量”的, 举例来说, 像是激光切割这种方式需要留出0.5mm的余量, 而等离子切割则要留出1mm的余量, 折弯的地方要留出“折弯余量”, 此余量是依据折弯模具进行调整的, 一般情况下是1至2mm。我曾经见到过有人在画展开图的时候是“卡着尺寸画”的形势, 最终在切割的时候多切了0.3mm, 如此一来整个零件就变短了, 最后只能报废处理。

3. 标记“工艺符号”：告诉加工师傅“怎么干”

折弯方向, 用箭头来表明, 要在展开图上标注；折弯顺序, 以 1、2、3 等呈现, 也需在展开图上标记；焊接位置, 借助焊接符号表示, 同样要在展开图上注明, 如此一来, 加工师傅一看便懂, 无需反复询问, 效率可提高许多。

五、第五步：样板做好别急着用——检验修正不能少

将样板绘制完成了, 把它裁剪下来（也可以借助数控切割使其呈现出来）, 不要急躁地直接应用在板材之上, 首先要开展“三步检验”:

1. 尺寸复核：拿尺子量一遍关键尺寸

使用卷尺、卡尺去测量展开图的总长, 测量展开图的总宽, 测量展开图中有关的弧度半径, 将所测量的结果与图纸进行对比, 对于精密零件而言误差不可以超过0.5mm, 对于普通零件来说误差不可以超过1mm。就拿直角弯头的展开图来说, 要去量一下其“端口直径”, 还要量一下其“中心距”, 要是两者相差太多, 那么折弯之后肯定无法对上口。

2. 试弯/试拼：用废料“打样”

寻一块与零件具备相同厚度的废料, 依照样板裁剪下来, 进行试折弯或者试拼接。举例而言, 若折弯九十度, 查看角度是否精准, 直线边长度是否足够；针对拼接的零件, 将样板拼接起来, 瞧瞧接缝是否严密, 有无缝隙存在。当试弯期间发觉问题, 即刻修改样板, 这比直接以板材进行加工导致报废要好。

3. 标注存档：下次用不用再画一遍

样板经检验不存在问题后, 拿来记号笔写上“零件名称、图号, 材料厚度以及加工日期”, 而后进行存档。下次制作同款零件时, 即刻拿来直接使用, 无需再次进行放样, 这样可以节省时间。

最后说几句

钣金展开放样其看上去貌似复杂至极, 实则乃是将三维予以转化为二维的进程, 只要切实把识图这一步骤、算尺寸这一步骤、选方法这一步骤、画图纸这一步骤、验样板这一步骤全部做得踏实稳健, 新手同样能够逐渐上手。于刚开始进行练习之际, 切不可惧怕出现差错, 要多去绘制几个较为简单的零件像直角弯头、小圆筒之类、以此熟悉中性层计算以及手工放样方法, 随后再逐步尝试软件放样。请务必记住: 对于放样而言其核心在于精准无疑, 在每个步骤都额外施加多花10分钟去进行检查这样的举措, 那么后续的加工便能够少造成浪费1小时的局面。

请注意, 文中所提及的中性层系数以及余量尺寸等, 皆属于常规经验数值, 具体情况需要依据材料、设备以及工艺要求进行调整, 最终是以实际生产数据作为标准依据。
