solidworks教程–钣金的展开和折叠怎么使用

教程中, 钣金的展开以及折叠该咋样使用；于画钣金零件之际, 我们有时常常会需要去观察展开图, 或者在这个过程里对展开图加以修改, 之后折叠起来开展下一步的操作, 现下教众人如何去进行操作。

方法/步骤

新建任意一个钣金零件，保存。

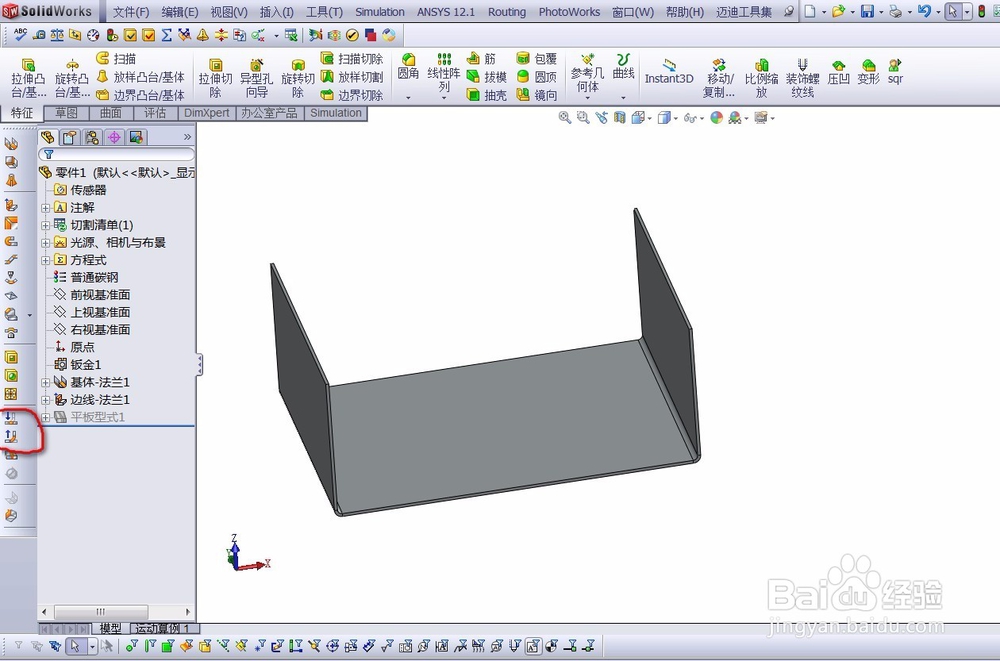

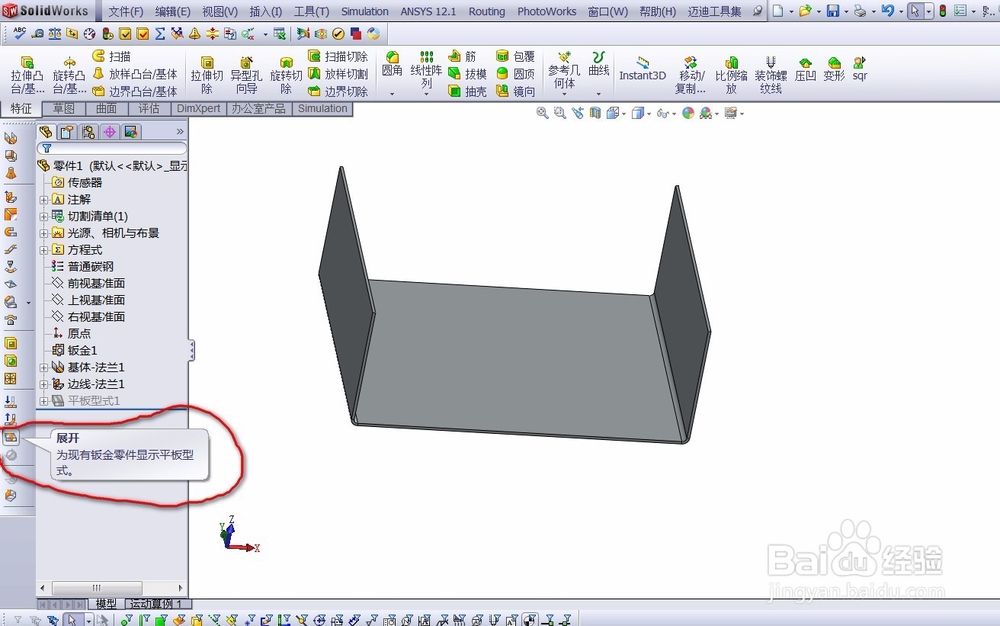

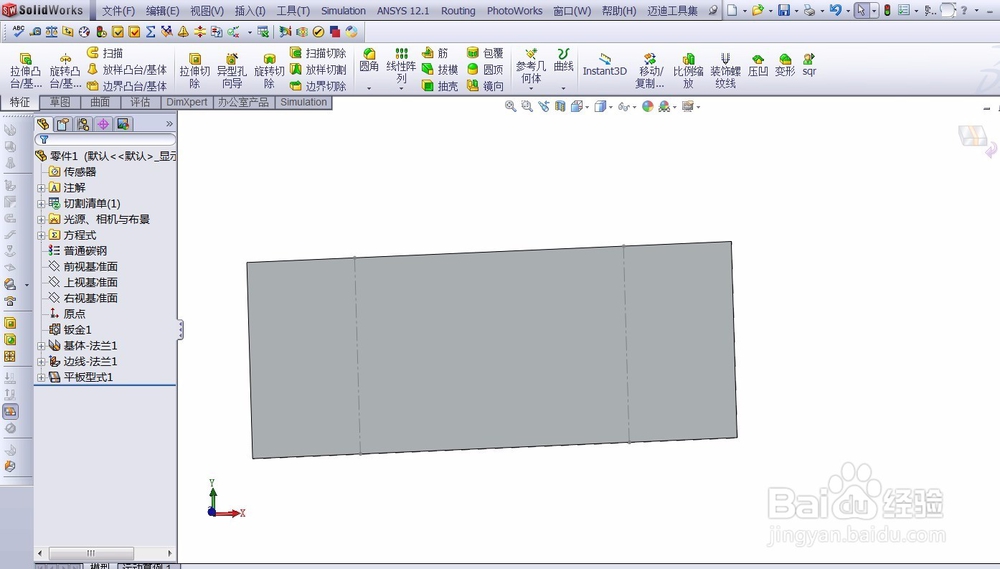

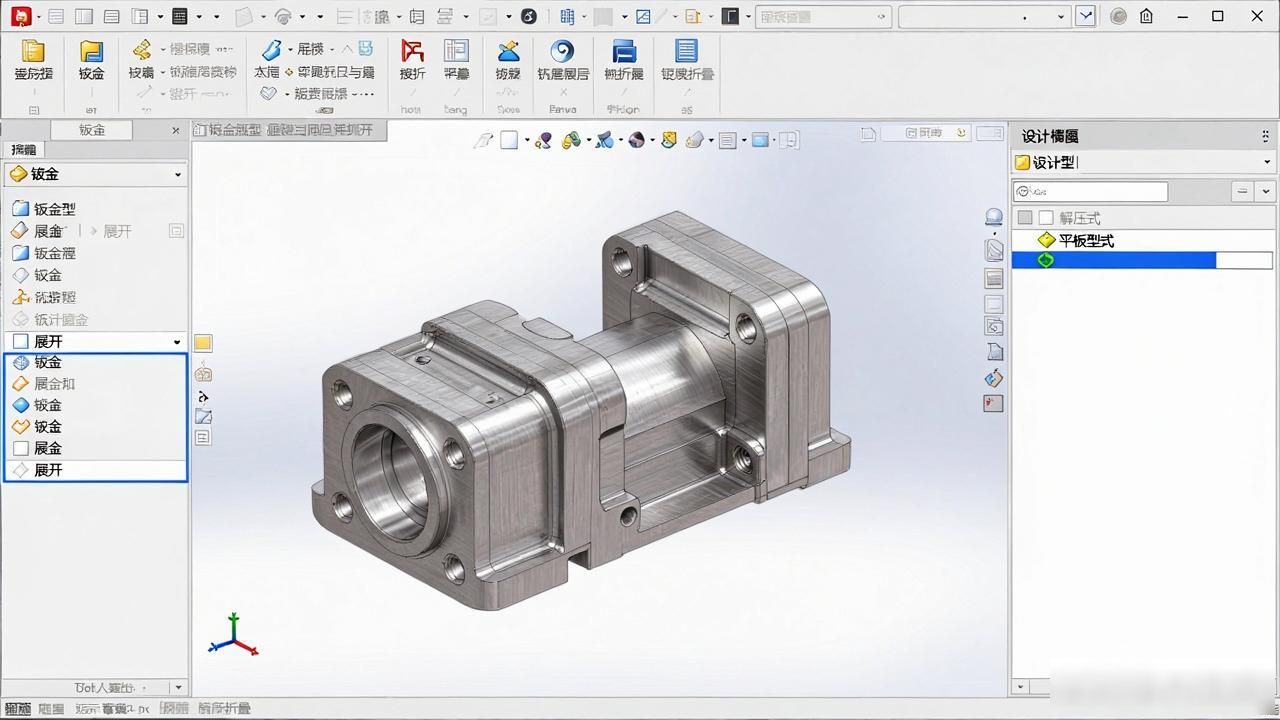

钣金其一般所具有的查看展开图功能, 此功能是我们时常会去运用的, 缘由在于我们常常需要去查看展开图是否会出现干涉情况；其具体的操作便是去点击左边钣金工具里的这个按钮, 使得零件展开, 然后再点击一下便会折叠起来, 实际上我们可以看到, 这个操作事实上就是设计树当中的“平板型式”的解压以及压缩过程。

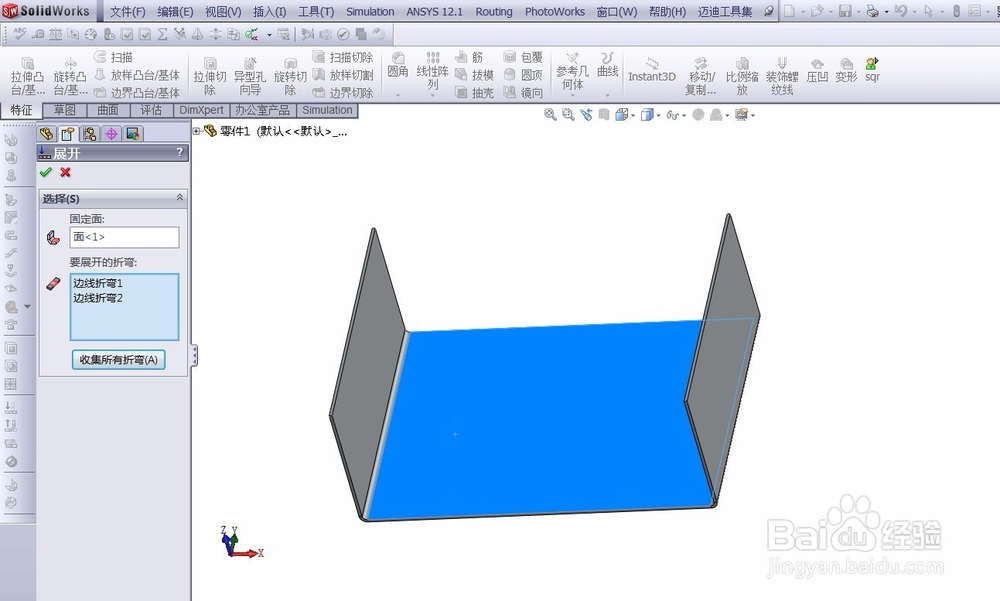

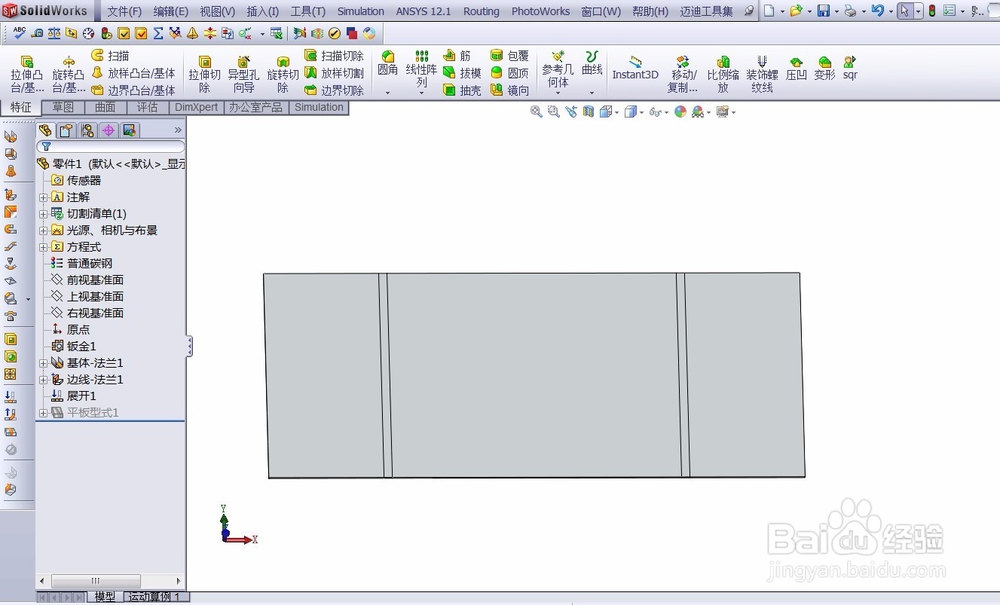

钣金操作里的展开, 此功能得和折叠一同使用, 这儿有两个按钮图标, 比如说咱要于展开图形上借由折弯线弄出一个圆孔, 接着再折叠起来。先是点击展开按钮, 挑选一个固定面, 而后选取收集所有折弯, 系统会自行收集, 确认之后, 就实现展开了, 设计树当中也会呈现出这个特征的名字。

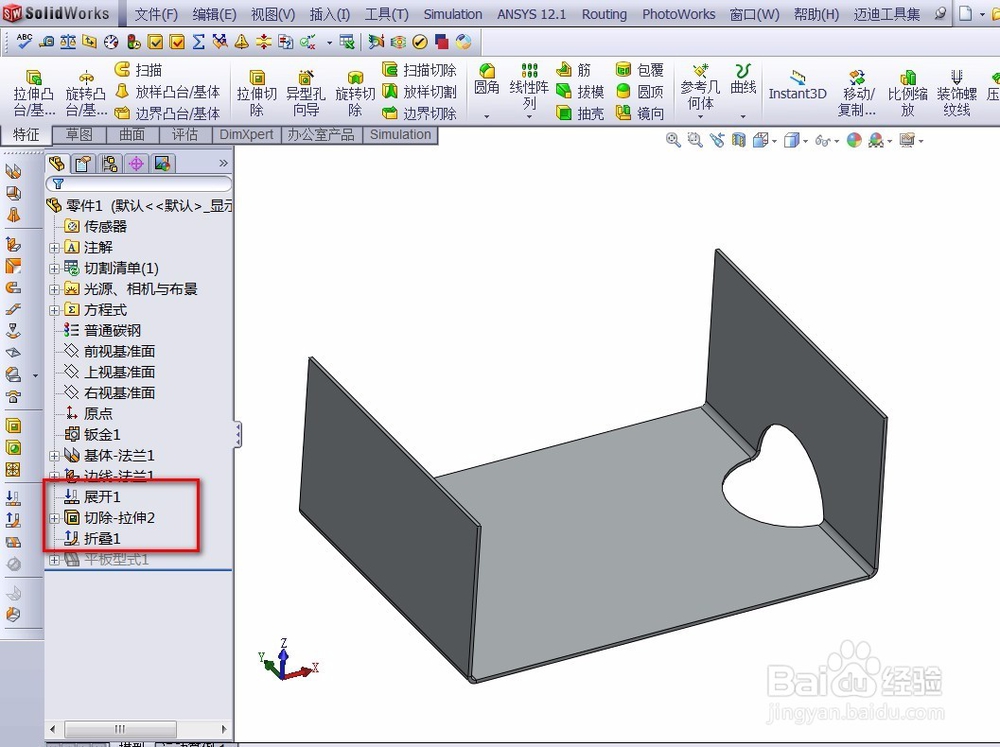

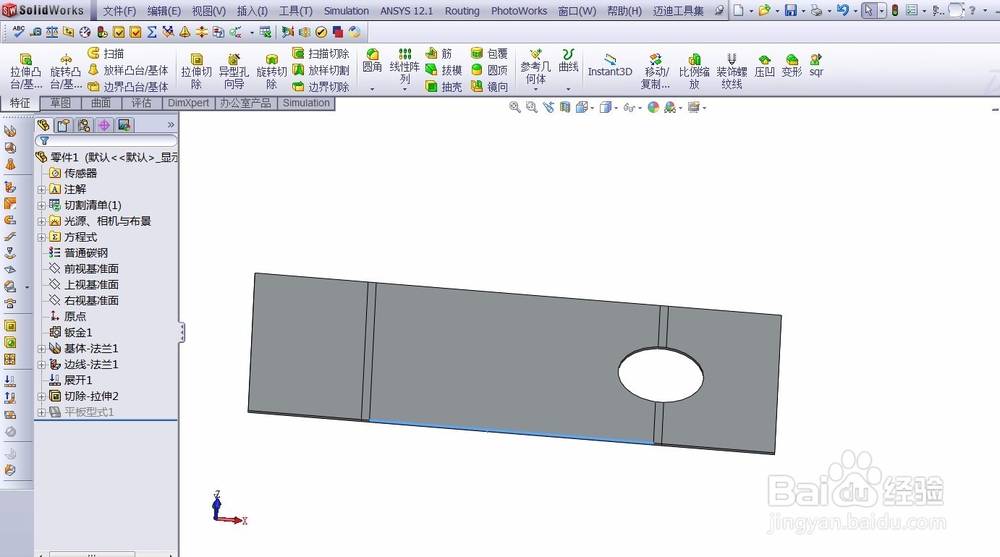

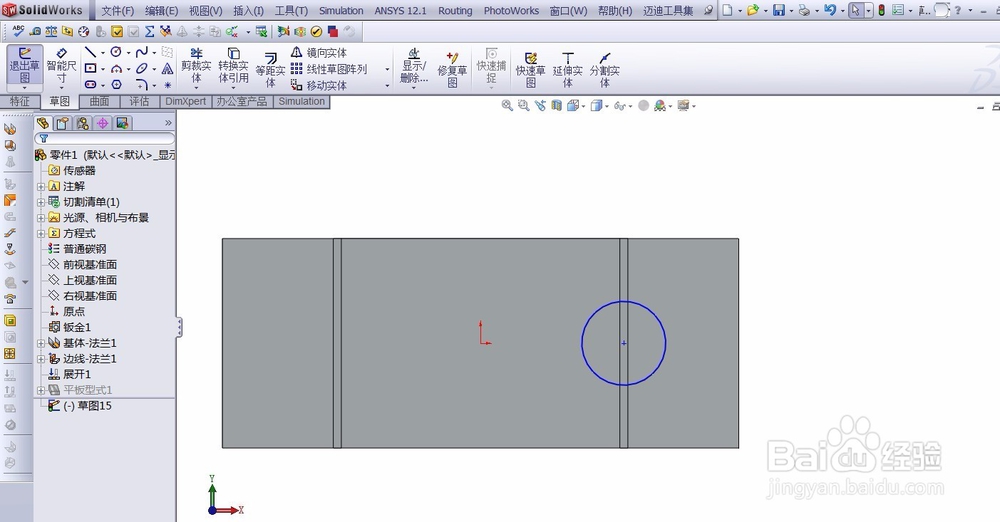

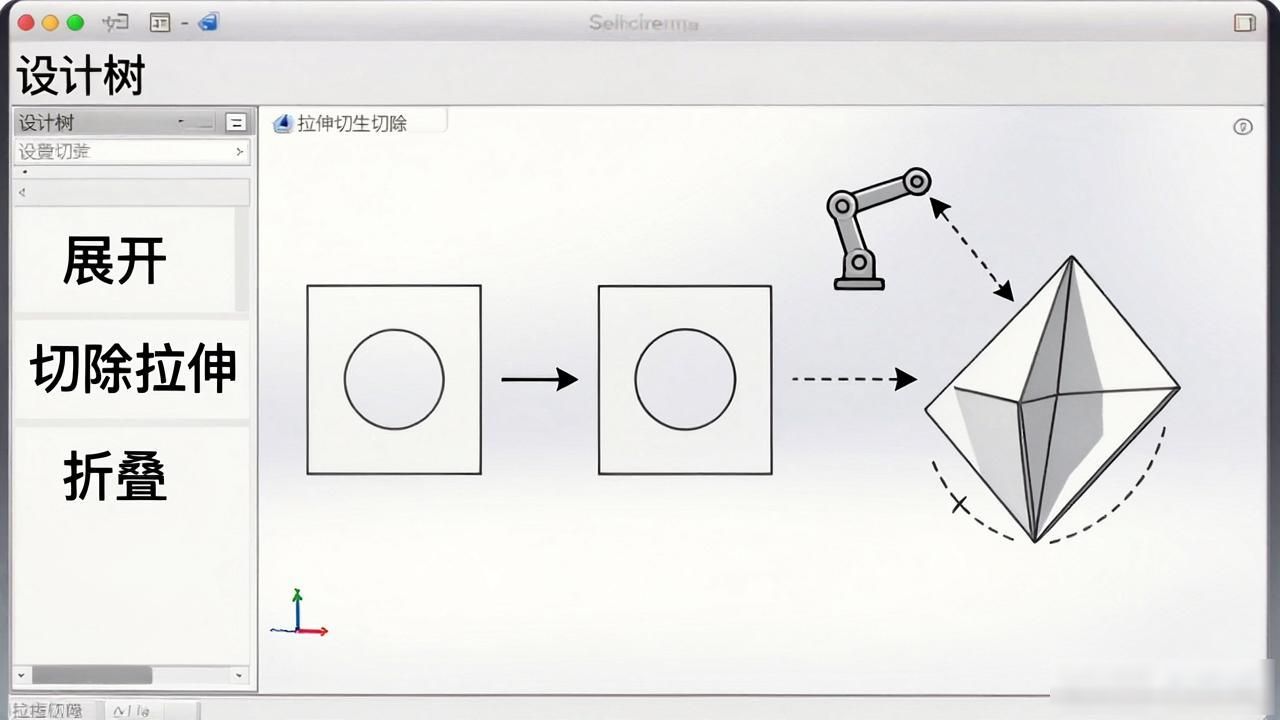

钣金进行折叠时，先演示用法, 选一个平面画草图圆孔, 通过拉伸切除生成孔, 之后点击折叠按钮, 再收集所有折弯, 确定, 零件便完成折叠。要注意设计树上展开、切除拉伸、折叠这一系列操作。
